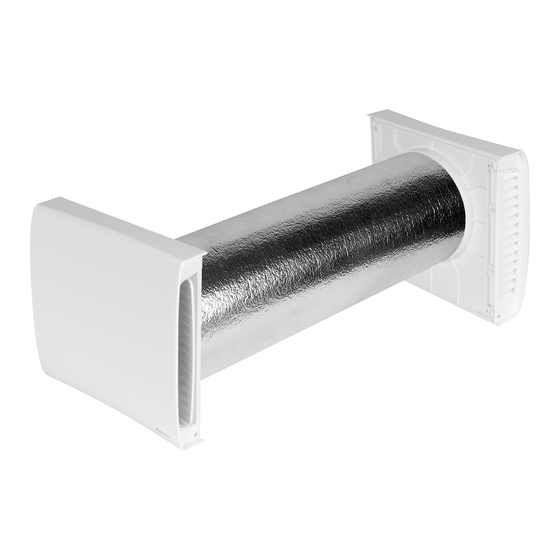

Awenta AHR Operating Manual

Recuperator
Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 9

Quick Links

Download this manual
INSTRUKCJA OBSŁUGI REKUPERATORA
AHR
WAŻNE INFORMACJE
Prosimy o uważne przeczytanie tej instrukcji przed montażem i każdą inną czynnością związaną z pracą przy urządzeniu! Firma AWENTA nie ponosi
odpowiedzialności za szkody wynikające z błędnej obsługi, zastosowania niezgodnego z przeznaczeniem lub w wyniku nieautoryzowanych
napraw lub zmian.
Niniejsza instrukcja montażu stanowi część produktu i zawiera ważne informacje techniczne i wskazówki dotyczące bezpieczeństwa pracy. Instrukcję
montażu należy uważnie przeczytać i przechowywać w dostępnym miejscu celem późniejszego jej wykorzystania. Instrukcja obsługi dostępna jest również
na stronie internetowej www.awenta.pl
Ostrzeżenia
Poniższe symbole stanowią znaki ostrzeżenia pod względem bezpieczeństwa technicznego. W celu uniknięcia ryzyka obrażeń i sytuacji zagrożenia należy
przestrzegać wszystkich przepisów bezpieczeństwa, względnie symboli umieszczonych na tym dokumencie!
Uwaga
niebezpieczeństwo!
Wskazania bezpieczeństwa:
• Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej
8 lat i przez osoby o obniżonych możliwościach zycznych, umysłowych i
osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony
zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w
bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe.
Dzieci nie powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny
wykonywać czyszczenia i konserwacji sprzętu.
• Urządzenie jest przeznaczone do podłączenia na stałe, do stałej instalacji
elektrycznej wewnątrz pomieszczeń, wyposażonej w środki lub
urządzenia mające przerwy stykowe na wszystkich biegunach,
zapewniające pełne odłączenie w warunkach przepięć kategorii III
zgodnie z przepisami dotyczącymi takiej instalacji.
• Urządzenie jest przeznaczone do montażu tylko zgodnie z opisem i
wytycznymi niniejszej instrukcji w szczególności dotyczących jego
wymaganej pozycji montażu ze względu na wprowadzenie przewodu
zasilającego do obudowy.
• Przy wszystkich pracach z urządzeniem należy je całkowicie odłączyć
od sieci i zabezpieczyć przed ponownym włączeniem.
• Należy przedsięwziąć środki uniemożliwiające wsteczny przepływ do pomieszczenia gazów z otwartych kanałów spalinowych lub z innych sprzętów z
otwartym ogniem.
• Niedopuszczalne są samowolne przeróbki lub mody kacje urządzenia.
• Przed montażem urządzenia sprawdzić nośność elementów konstrukcyjnych, do których będzie ono przymocowane, gdyż niewłaściwe zamocowanie może
doprowadzić do uszkodzenia lub zniszczenia urządzenia, a także może stwarzać zagrożenie dla osób znajdujących się w pobliżu.
Urządzenie może stać się niebezpieczne, jeśli zostanie użyte niezgodnie z przeznaczeniem lub zostanie instalowane przez
niewyszkolony personel.
Zakres stosowania i warunki pracy
• Rekuperator przeznaczony jest do tłoczenia powietrza normalnego lub zawierającego nieco pyłu (wielkość cząstek < 10 m), mało agresywnego i wilgotnego,
w klimacie umiarkowanym.
• Dopuszcza się eksploatację urządzenia zainstalowanego wyłącznie na stałe, wewnątrz budynku z zapewnieniem niedostępności do przewodu zasilającego.
• Dopuszczalny zakres temperatury pracy urządzenia AHR160 wynosi od -20°C do +40°C.
• Dopuszczalny zakres temperatury pracy czujnika AHRTH wynosi od +5°C do +40°C.
Możliwość porażenia prądem
- wysokie napięcie!
PL
SK
1
EN
DE
9
RU
IT
17
CZ
25
FR
Uwaga
- wirujące elementy!
PL
AW.AHR.01.2021
33
41
49
57
1
