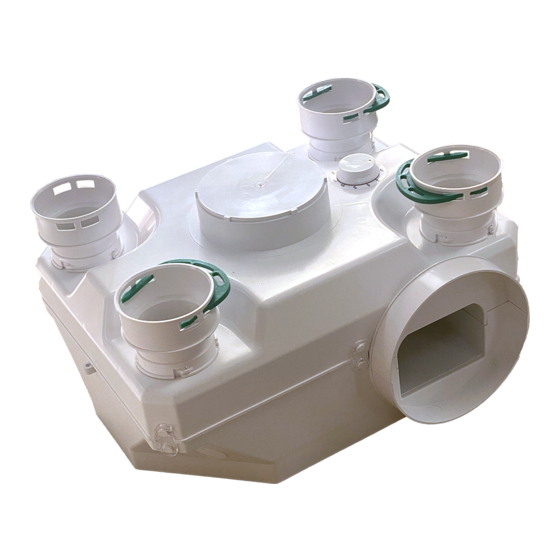

INSTRUKCJA OBSŁUGI WENTYLATORA
CVU
WAŻNE INFORMACJE
Prosimy o uważne przeczytanie tej instrukcji przed montażem i każdą inną czynnością związaną z pracą przy
wentylatorze! Firma AWENTA nie ponosi odpowiedzialności za szkody wynikające z błędnej obsługi,
zastosowania niezgodnego z przeznaczeniem, lub w wyniku nieautoryzowanych napraw lub zmian.
Niniejsza instrukcja montażu stanowi część produktu i zawiera ważne informacje techniczne i wskazówki
dotyczące bezpieczeństwa pracy wentylatorów. Instrukcję montażu należy uważnie przeczytać i
przechowywać w dostępnym miejscu celem późniejszego jej wykorzystania. Instrukcja obsługi dostępna jest
również na stronie internetowej www.awenta.pl
Ostrzeżenia
Poniższe symbole stanowią znaki ostrzeżenia pod względem bezpieczeństwa technicznego. W celu uniknięcia
ryzyka obrażeń i sytuacji zagrożenia należy przestrzegać wszystkich przepisów bezpieczeństwa, względnie
symboli umieszczonych na tym dokumencie!
Uwaga
niebezpieczeństwo!
Wskazania bezpieczeństwa:
• Niniejszy sprzęt może być użytkowany przez dzieci
w wieku co najmniej 8 lat i przez osoby o
obniżonych możliwościach zycznych, umysłowych
i osoby o braku doświadczenia i znajomości
sprzętu, jeżeli zapewniony zostanie nadzór lub
instruktaż odnośnie do użytkowania sprzętu w
bezpieczny sposób, tak aby związane z tym
zagrożenia były zrozumiałe. Dzieci nie powinny
bawić się sprzętem. Dzieci bez nadzoru nie powinny
wykonywać czyszczenia i konserwacji sprzętu.
• Wentylator jest przeznaczony do podłączenia na
stałe, do stałej instalacji elektrycznej wewnątrz
pomieszczeń, wyposażonej w środki lub urządzenia
Możliwość porażenia prądem
- wysokie napięcie!
PL
EN
RU
CZ
SK
Uwaga
- wirujące elementy!
PL
AW.CVU.01.2020
1
7
13
19
24
1
