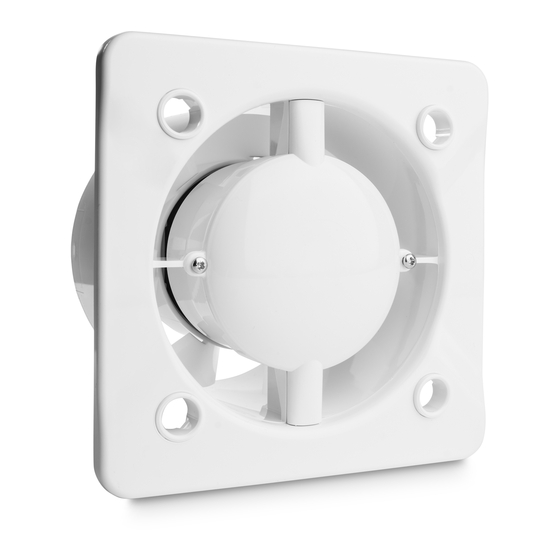

KORPUS WENTYLATORA Ø100, Ø 125
INSTRUKCJA
(KWS100, KWS125) i „TURBO" (KWT100, KWT125).
WAŻNE INFORMACJE
NINIEJSZY PRODUKT NIE MOŻE BYĆ STOSOWANY BEZ WIERZCHNIEGO
PANELU STANOWIĄCEGO OSŁONĘ PRZED NIEPOŻĄDANYM KONTAKTEM!
PANELE DO KORPUSU OFEROWANE SĄ ODDZIELNIE.
Prosimy o uważne przeczytanie tej instrukcji przed wypakowaniem, montażem i każdą inną
czynnością związaną z pracą przy wentylatorze! Firma AWENTA nie ponosi
odpowiedzialności za szkody wynikające z błędnej obsługi, zastosowania niezgodnego z
przeznaczeniem, lub w wyniku nieautoryzowanych napraw lub zmian.
Niniejsza instrukcja montażu stanowi część produktu i zawiera ważne informacje techniczne i
wskazówki dotyczące bezpieczeństwa pracy wentylatorów. Instrukcję montażu należy
uważnie przeczytać i przechowywać w dostępnym miejscu celem późniejszego jej
wykorzystania.
Ostrzeżenia
Poniższe symbole stanowią znaki ostrzeżenia pod względem bezpieczeństwa technicznego.
W celu uniknięcia ryzyka obrażeń i sytuacji zagrożenia należy przestrzegać wszystkich
przepisów bezpieczeństwa, względnie symboli umieszczonych w tym dokumencie!
Uwaga niebezpieczeństwo!
Uwaga - wirujące elementy!
PL
EN
DE
RU
CZ
SK
OBSŁUGI
Instrukcja obsługi
Instruction manual
Bedienungsanleitung
Инструкция по обслуживанию
Návod obsluhy
Návod na použitie
DLA
WERSJI „SILENT"
Możliwość porażenia prądem - wysokie napięcie!
PL
EN
1
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SYSTEM + SILENT KWS 100 and is the answer not in the manual?

Questions and answers

Summary of Contents for Awenta SYSTEM + SILENT KWS 100

  • Page 1 PANELE DO KORPUSU OFEROWANE SĄ ODDZIELNIE. Prosimy o uważne przeczytanie tej instrukcji przed wypakowaniem, montażem i każdą inną czynnością związaną z pracą przy wentylatorze! Firma AWENTA nie ponosi odpowiedzialności za szkody wynikające z błędnej obsługi, zastosowania niezgodnego z przeznaczeniem, lub w wyniku nieautoryzowanych napraw lub zmian.
