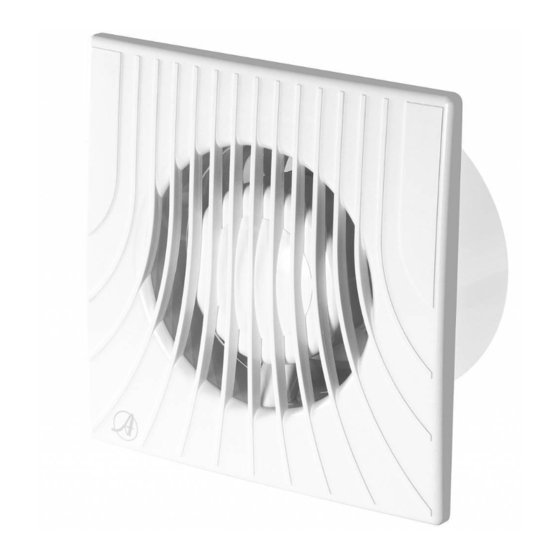

Awenta WA Series Operating Manual

Awenta WA Series Operating Manual

Air exhaust fan
Hide thumbs Also See for WA Series:

Advertisement

Available languages

Available languages

BETJENINGSVEJLEDNING FOR VENTILATOR
WA SERIE
WA100
VIGTIGT
Læs venligst denne vejledning nøje inden montering og enhver form for andre handlinger i forbindelse med
arbejde med ventilatoren! Firmaet UNITE fraskriver sig ansvar for skader opstået som følge af ukorrekt
betjening, anvendelse til andre formål, end udstyret er beregnet til eller som følge af uautoriserede
reparationer eller ændringer.
Denne monteringsvejledning udgør en del af produktet og den indeholder vigtige, tekniske oplysninger og
anvisninger vedrørende sikkerhedsmæssigt forsvarlig drift af ventilatorer. Monteringsvejledningen skal læses
nøje og opbevares et tilgængeligt sted til fremtidig reference. Betjeningsvejledningen er også tilgængelig på
hjemmesiden www.lemu.dk.
Advarsler:
Nedenstående symboler udgør advarselstegn for så vidt gælder teknisk sikkerhed. Med henblik på at undgå
risikoen for legemsskader og faresituationer skal samtlige sikkerhedsbestemmelser, evt. symboler indeholdt i
denne vejledning, overholdes!
OBS fare!
Risiko for elektrisk stød – højspænding!
Sikkerhedsanvisninger
• Ventilatoren kan anvendes af børn i en alder af
mindst 8 år og af personer med begrænsede
fysiske og intellektuelle færdigheder og personer,
der ikke har erfaring og kendskab til udstyret
udelukkende under forudsætning af, at betjening
nder sted under tilsyn el. at der sørges for
oplæring i sikkerhedsmæssigt forsvarlig brug af
udstyret således, at hermed forbundne risici er
forstået. Børn må ikke lege med udstyret. Børn
uden tilsyn bør ikke rengøre og vedligeholde
udstyret.
DK
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the WA Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Awenta WA Series

  • Page 1 BETJENINGSVEJLEDNING FOR VENTILATOR WA SERIE WA100 VIGTIGT Læs venligst denne vejledning nøje inden montering og enhver form for andre handlinger i forbindelse med arbejde med ventilatoren! Firmaet UNITE fraskriver sig ansvar for skader opstået som følge af ukorrekt betjening, anvendelse til andre formål, end udstyret er beregnet til eller som følge af uautoriserede reparationer eller ændringer.
  • Page 2 • Ventilatoren er beregnet til fasttilslutning til et fast, indendørs el-anlæg forsynet med midler eller udstyr med kontaktafstand på alle poler, der vil garantere fuldstændig frakobling i tilfælde af overspænding i kategori III i overensstemmelse med lovbestemmelser vedrørende den slags anlæg.
  • Page 3 af de konstruktionsdele, som udstyret skal fastgøres til, idet uforsvarlig fastgørelse kan medføre beskadigelse eller ødelæggelse af udstyret og kan derudover udgøre fare for mennesker, der måtte færdes i nærheden. Udstyret kan blive farligt, hvis det anvendes i uoverensstemmelse med formålet eller hvis det bliver monteret af ufaglært personale.
  • Page 4 TILBEHØR Tilgængelige tilbehørsoptioner: Klemrække (standard, varenummer uden en supplerende mærkning). Modeller forsynet med en klemrække tilsluttes i overensstemmelse med tilslutningsdiagrammet vist på Fig. 3. Ventilatoren startes vha. en særskilt afbryder, der indgår i bygningens el-anlæg (udgør ikke en del af udstyret). Timer (varenummer slutter med bogstavet “T”) Modeller forsynet med en timer (forsinket slukning) tilsluttes i overensstemmelse med tilslutningsdiagrammet vist på...
  • Page 5 • Bemærk: før påbegyndelse af arbejder kontrolleres, om der ikke er spænding på forsyningsledningen. • Huller til ventilator og de medfølgende ø6 fastgørelsesbolte udmåles og laves. • Ventilatorens frontpanel (1) monteret vha. kliklåse, ernes. • Låget på ventilatorens hovedparti (2) sikret vha. bolte (9) ernes. •...
  • Page 6: Vedligeholdelse Og Rengøring

    • Type af nettet, spænding og frekvens skal være i overensstemmelse med oplysninger anført på mærkepladen. • For ventilatorer forsynet med en timer er grænsespænding på T klemmen, der initierer start af nedtælling af forsinkelsestid el. stimulerer ventilatorens drift er en værdi på ca. 130 Vac. Mål De enkelte modellers mål vises på...
  • Page 7 6. Garantien omfatter ikke skader på udstyret, som brugeren er ansvarlig for og som er opstået som følge af ukorrekt montering, montering foretaget af hertil uautoriserede personer, anvendelse til andre formål, end udstyret er beregnet for, ukorrekt transport, opbevaring og vedligeholdelse, beskadigelser opstået som følge af uautoriserede ændringer og mekaniske beskadigelser.
  • Page 8: Important Notice

    OPERATING MANUAL WA SERIES AIR EXHAUST FAN WA100 IMPORTANT NOTICE Please read the Operating Manual carefully before attempting to install or service the air exhaust fan. UNITE shall not be liable for any damage resulting from incorrect operation, non-intended use or unauthorized repair or modi cations of the product.
  • Page 9 • The air exhaust fan is intended for permanent installation and connection with the building electrical system. The building electrical system connected to the air exhaust fan must be capable of breaking live voltage contact on all switching poles to fully isolate the air exhaust fan from power during Category III overvoltage conditions, in accordance to applicable electrical engineering regulations.
  • Page 10 • Never attempt to modify or alter the air exhaust fan without authorization. • Before installing the air exhaust fan, verify the load bearing capacity of the installation substructure. Improper installation fastening may result in damage or failure of the air exhaust fan and hazards to the people nearby.
  • Page 11: Installation

    • If the storage time exceeds 1 year, the motor bearings of the air exhaust fan must be tested by turning the fan rotor by hand before installation. The fan rotor must run smoothly. • Dispose of the air exhaust fan at the end of its operating life strictly in accordance with environmental protection and waste management laws.
  • Page 12 Preparing the installation process (see the air exhaust fan parts highlighted in Fig.1 and Fig.2). Precisely choose the installation location of the air exhaust fan. • Prepare the power cable to make the power supply line. Use an NYM-O 2x1.5 mm²(H07V-K 2x1.5 mm²) or NYM-O 3x1.5 mm²...
  • Page 13: Maintenance And Cleaning

    guarded against direct touch due to their installation conditions (e.g. in line with the air exhaust ductwork), no direct touch guard is required if the installation conditions provide an equivalent level of safety. Note that the air exhaust fan user is liable for compliance with current safety standards and may be held liable for accidental injury or death caused by failure to provide the required safety.
  • Page 14 WARRANTY TERMS & CONDITIONS 1. The warranty period for proper performance of the air exhaust fan is 2 years from the date of the rst purchase. 2. The warranty rights and obligations will be void and null without demonstrating a proof of purchase (a receipt or an invoice).
  • Page 15 Fig. 1 Fig. 3 Fig. 2a Fig. 4 Fig. 5 Fig. 2b...
  • Page 16 Fig. 6 VARENUMMER / PART INDEX Ø WA100...
