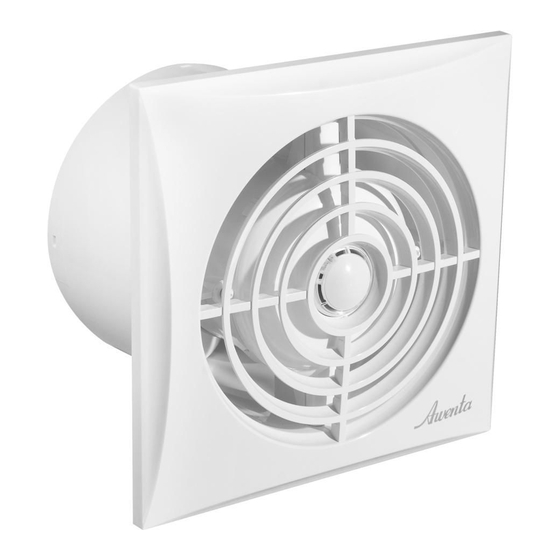

Awenta SILENCE Series Operating Manual

Air exhaust fan
Hide thumbs Also See for SILENCE Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

BETJENINGSVEJLEDNING FOR VENTILATOR
SILENCE SERIE
•
WZ100
WZ125
VIGTIGT
Læs venligst denne vejledning nøje inden montering og enhver form for andre handlinger i forbindelse med
arbejde med ventilatoren! Firmaet UNITE fraskriver sig ansvar for skader opstået som følge af ukorrekt
betjening, anvendelse til andre formål, end udstyret er beregnet til eller som følge af uautoriserede
reparationer eller ændringer.
Denne monteringsvejledning udgør en del af produktet og den indeholder vigtige, tekniske oplysninger og
anvisninger vedrørende sikkerhedsmæssigt forsvarlig drift af ventilatorer. Monteringsvejledningen skal læses
nøje og opbevares et tilgængeligt sted til fremtidig reference. Betjeningsvejledningen er også tilgængelig på
hjemmesiden www.lemu.dk.
Advarsler:
Nedenstående symboler udgør advarselstegn for så vidt gælder teknisk sikkerhed. Med henblik på at undgå
risikoen for legemsskader og faresituationer skal samtlige sikkerhedsbestemmelser, evt. symboler indeholdt i
denne vejledning, overholdes!
OBS fare!
Risiko for elektrisk stød – højspænding!
Sikkerhedsanvisninger
• Ventilatoren kan anvendes af børn i en alder af
mindst 8 år og af personer med begrænsede
fysiske og intellektuelle færdigheder og personer,
der ikke har erfaring og kendskab til udstyret
udelukkende under forudsætning af, at betjening
nder sted under tilsyn el. at der sørges for
oplæring i sikkerhedsmæssigt forsvarlig brug af
udstyret således, at hermed forbundne risici er
forstået. Børn må ikke lege med udstyret. Børn
uden tilsyn bør ikke rengøre og vedligeholde
udstyret.
DK
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SILENCE Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Awenta SILENCE Series

Summary of Contents for Awenta SILENCE Series

  • Page 1 BETJENINGSVEJLEDNING FOR VENTILATOR SILENCE SERIE • WZ100 WZ125 VIGTIGT Læs venligst denne vejledning nøje inden montering og enhver form for andre handlinger i forbindelse med arbejde med ventilatoren! Firmaet UNITE fraskriver sig ansvar for skader opstået som følge af ukorrekt betjening, anvendelse til andre formål, end udstyret er beregnet til eller som følge af uautoriserede reparationer eller ændringer.
  • Page 2 • Ventilatoren er beregnet til fasttilslutning til et fast, indendørs el-anlæg forsynet med midler eller udstyr med kontaktafstand på alle poler, der vil garantere fuldstændig frakobling i tilfælde af overspænding i kategori III i overensstemmelse med lovbestemmelser vedrørende den slags anlæg.
  • Page 3 af de konstruktionsdele, som udstyret skal fastgøres til, idet uforsvarlig fastgørelse kan medføre beskadigelse eller ødelæggelse af udstyret og kan derudover udgøre fare for mennesker, der måtte færdes i nærheden. Udstyret kan blive farligt, hvis det anvendes i uoverensstemmelse med formålet eller hvis det bliver monteret af ufaglært personale.
  • Page 4 TILBEHØR Tilgængelige tilbehørsoptioner: Klemrække (standard, varenummer uden en supplerende mærkning). Modeller forsynet med en klemrække tilsluttes i overensstemmelse med tilslutningsdiagrammet vist på Fig. 3. Ventilatoren startes vha. en særskilt afbryder, der indgår i bygningens el-anlæg (udgør ikke en del af udstyret). Timer (varenummer slutter med bogstavet “T”) Modeller forsynet med en timer (forsinket slukning) tilsluttes i overensstemmelse med tilslutningsdiagrammet vist på...
  • Page 5 Klargøring til montering (ventilatorens dele markeret på Fig. 1 og Fig.2). Det sted, hvor ventilatoren ønskes monteret, fastsættes præcist. • Strømforsyningsledningen gøres klar. Brug NYM-O 2x1,5 mm² (H07V-K 2x1,5mm²) eller NYM-O 3x1,5 mm² (H07V-K 3x1,5mm²) ledning med maks. udvendig diameter på 7,5 mm (6,3 mm med brug af en adapter), afhængigt af tilbehør.

  • Page 6: Vedligeholdelse Og Rengøring

    • I det tilfælde er det nødvendigt at anvende en erpolet netafbryder/revisionafbryder med kontaktåbning på mindst 3 mm (PN-EN 60335-1)! • Type af nettet, spænding og frekvens skal være i overensstemmelse med oplysninger anført på mærkepladen. • For ventilatorer forsynet med en timer er grænsespænding på T klemmen, der initierer start af nedtælling af forsinkelsestid el.
  • Page 7 4. S kadet udstyr skal a everes til producenten el. købsstedet. 5. Producenten forpligter sig til at reparere udstyret eller ombytte det med nyt inden 14 dage efter anmeldelse af reklamation. 6. Garantien omfatter ikke skader på udstyret, som brugeren er ansvarlig for og som er opstået som følge af ukorrekt montering, montering foretaget af hertil uautoriserede personer, anvendelse til andre formål, end udstyret er beregnet for, ukorrekt transport, opbevaring og vedligeholdelse, beskadigelser opstået som følge af uautoriserede ændringer og mekaniske...

  • Page 8: Important Notice

    OPERATING MANUAL SILENCE SERIES AIR EXHAUST FAN • WZ100 WZ125 IMPORTANT NOTICE Please read the Operating Manual carefully before attempting to install or service the air exhaust fan. UNITE shall not be liable for any damage resulting from incorrect operation, non-intended use or unauthorized repair or modi cations of the product.
  • Page 9 • The air exhaust fan is intended for permanent installation and connection with the building electrical system. The building electrical system connected to the air exhaust fan must be capable of breaking live voltage contact on all switching poles to fully isolate the air exhaust fan from power during Category III overvoltage conditions, in accordance to applicable electrical engineering regulations.
  • Page 10 • Never attempt to modify or alter the air exhaust fan without authorization. • Before installing the air exhaust fan, verify the load bearing capacity of the installation substructure. Improper installation fastening may result in damage or failure of the air exhaust fan and hazards to the people nearby.
  • Page 11 • If the storage time exceeds 1 year, the motor bearings of the air exhaust fan must be tested by turning the fan rotor by hand before installation. The fan rotor must run smoothly. • Dispose of the air exhaust fan at the end of its operating life strictly in accordance with environmental protection and waste management laws.

  • Page 12: Installation

    INSTALLATION The air exhaust fan shall only be installed, connected to electrical mains and commissioned for use by qualified personnel in accordance with applicable laws. Preparing the installation process (see the air exhaust fan parts highlighted in Fig.1 and Fig.2). Precisely choose the installation location of the air exhaust fan.

  • Page 13: Maintenance And Cleaning

    Check the operation of the air exhaust fan for abnormalities (noise, vibration or a high current load, rotation speed control possible). Operate the air exhaust fan only with the front bezel installed, as it is a direct touch guard on the suction side. Depending on the actual installation conditions, the air exhaust fan may require a direct touch guard on the delivery (exhaust) side.

  • Page 14: Warranty Terms And Conditions

    • Clean the front bezel, the mesh guard and all visible parts of the housing with a damp cloth. • Do not use aggressive paint solvents! • Do not clean with a high pressure cleaner or strong jets of water! •...
  • Page 15 Fig. 1 Fig. 3 Fig. 2a Fig. 4 Fig. 5 Fig. 2b...
  • Page 16 Fig. 6 VARENUMMER / PART INDEX Ø WZ100 WZ125 LODRET PLAN SENSORENS LINSE SENSOR LENS VANDRET PLAN SET OPPEFRA LEVEL TOP VIEW SET FRA SIDEN SIDE VIEW Fig. 7...
