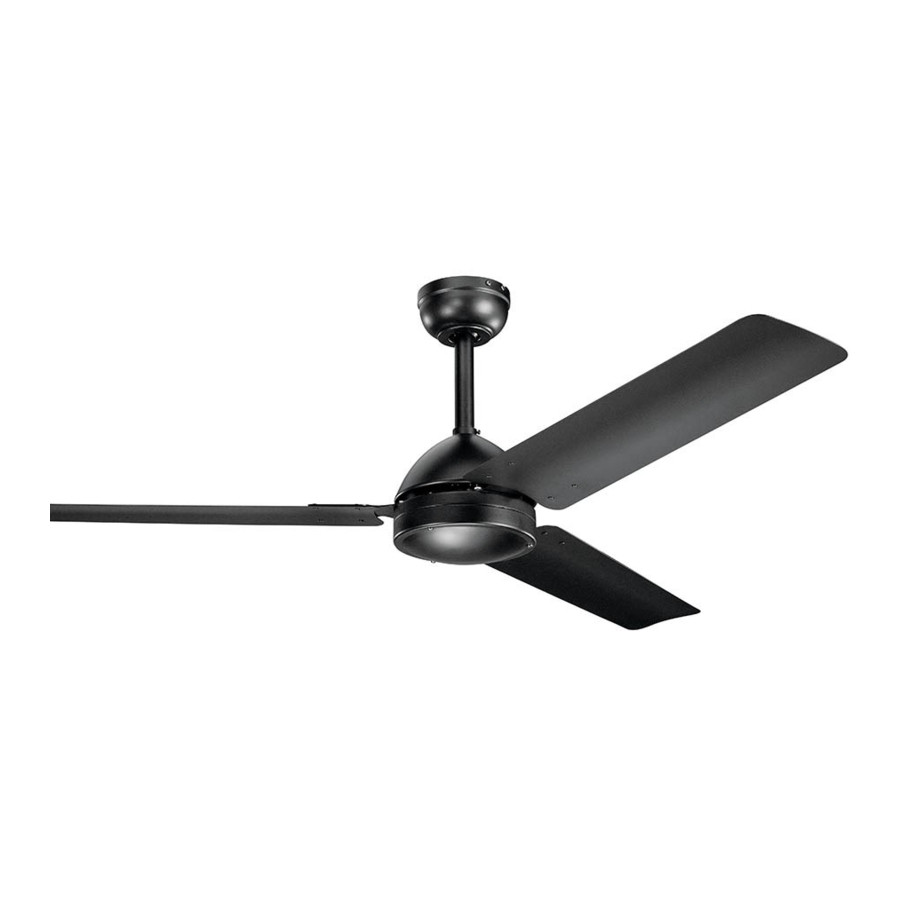

Kichler Lighting Todo 330025 Instruction Manual

Includes wall control
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

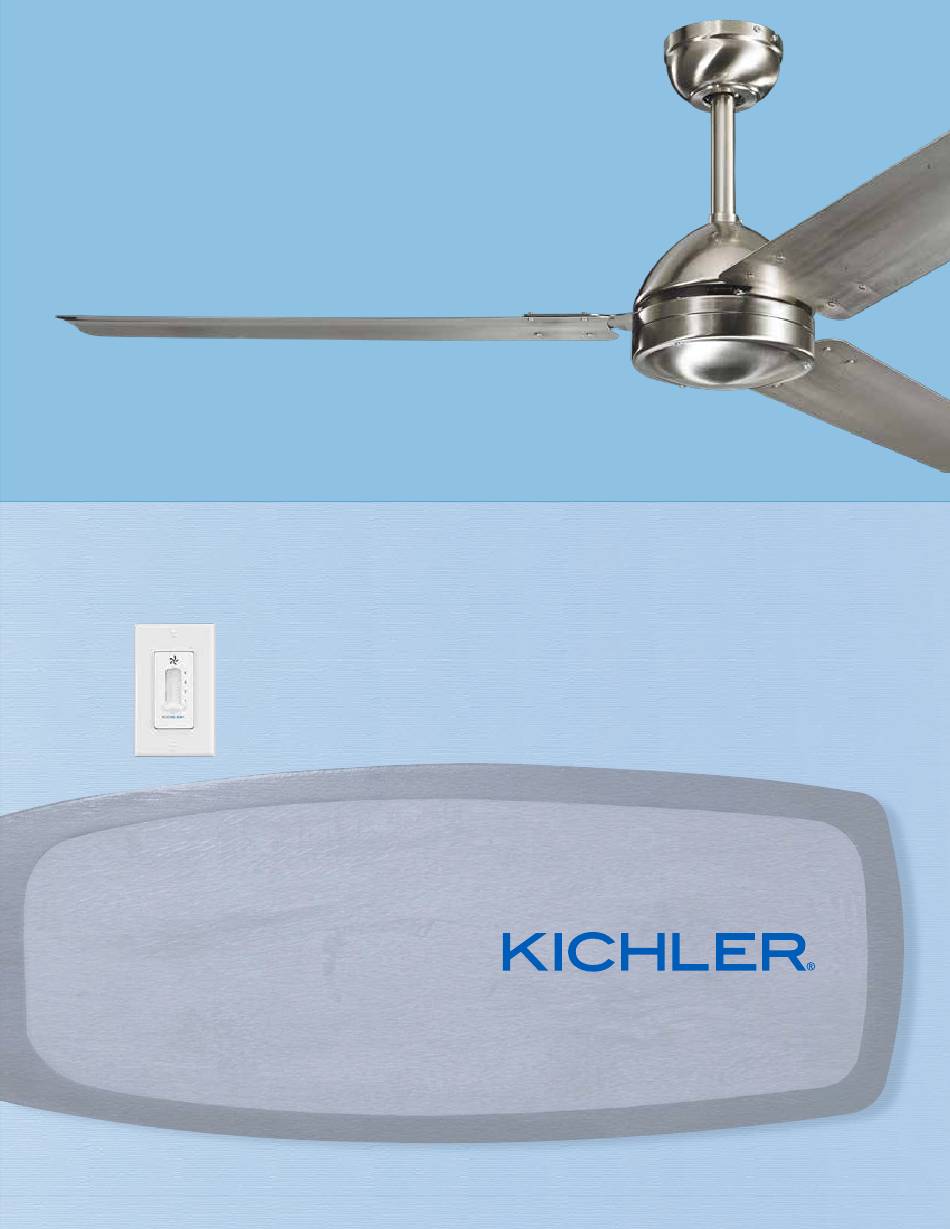

Todo
TM
330025
Includes Wall Control
Instruction Manual
UL Model #CF101P-56

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Todo 330025 and is the answer not in the manual?

Questions and answers

Related Manuals for Kichler Lighting Todo 330025

Summary of Contents for Kichler Lighting Todo 330025

  • Page 1 Todo 330025 Includes Wall Control Instruction Manual UL Model #CF101P-56...
  • Page 2 1. SAFETY RULES (READ AND SAVE THESE INSTRUCTIONS) 1. To reduce the risk of electric shock, insure 7. Do not operate reversing switch while fan electricity has been turned off at the circuit blades are in motion. Fan must be turned off breaker or fuse box before beginning.

  • Page 3: Tools And Materials Required

    56” Todo ™ 2. TOOLS AND MATERIALS REQUIRED • Phillips screw driver • Blade screw driver • 11mm wrench • Step ladder • Wire cutters 3. PACKAGE CONTENTS Unpack your fan and check the contents. You should have the following items: Ceiling mounting bracket;...

  • Page 4: Mounting Options

    4. MOUNTING OPTIONS If there isn’t an existing UL (cUL for Canadian Installation) listed mounting box, then read the following instructions. Disconnect the power by removing fuses or turning off circuit breakers. Secure the outlet box directly to the building structure. Outlet box Use appropriate fasteners and building materials.

  • Page 5: Installing The Mounting Bracket

    56” Todo ™ 5. INSTALLING THE MOUNTING BRACKET REMEMBER to turn off the power before you begin. To properly install your ceiling fan, follow the steps below. Step 1. Pass the 120 volt supply wires from the ceiling outlet box through the center of the ceiling mounting bracket.

  • Page 6: Electrical Connections

    7. ELECTRICAL CONNECTIONS WARNING: To avoid possible electrical shock, be sure you have turned off the power at the main circuit panel. Black White Step 1. Connect the ground conductor of the 120-Volt supply (this may be a bare wire or a wire with green colored insulation) to the green ground leads of the fan.
  • Page 7 56” Todo ™ 9. ATTACHING THE FAN BLADE/ BLADE ARM ASSEMBLIES Step 1. Move the coupler cover to the top of the downrod, then position the blade assembly on the motor so the mounting screw holes align with the threaded holes. Step 2.

  • Page 8: Troubleshooting

    11. TROUBLESHOOTING Problem Solution Fan will not start. 1. Check circuit fuses or breakers. 2. Check all electrical connections to insure proper contact. CAUTION: Make sure the main power is OFF when checking any electrical connection. 3. Make sure the transmitter batteries are installed properly. Positive (+) side facing out. 4.
  • Page 9 Kichler Lighting ® 7711 East Pleasant Valley Road P.O. Box 318010 Cleveland, Ohio 44131-8010 Customer Service 866.558.5706 8:30 AM to 5:00 PM EST, Monday - Friday...
  • Page 10 Todo 330025 Comprend une commande murale Guide d’instructions Modèle UL nº CF101P-56...
  • Page 11 1. CONSIGNES DE SÉCURITÉ (LISEZ ET CONSERVEZ CES INSTRUCTIONS) 1. Pour réduire les risques d’électrocution, bord de fuite des pales et le sol. s’assurer que le courant est coupé au niveau 7. N’activez pas l’interrupteur d’inversion lorsque de la boîte de disjoncteurs ou de fusibles avant les pales sont en mouvement.

  • Page 12: Contenu De L'emballage

    Todo de 142 cm (56 po) ™ 2. OUTILS ET ÉQUIPEMENT REQUIS • Tournevis cruciforme • Tournevis plat • Clé de 11 mm • Escabeau • Coupe-fils 3. CONTENU DE L’EMBALLAGE Déballez votre ventilateur et vérifiez le contenu de l’emballage. Les articles suivants devraient s’y trouver : Support de montage au plafond;...

  • Page 13: Options D'installation

    4. OPTIONS D’INSTALLATION Si une boîte de sortie de courant homologuée UL (cUL pour les installations au Canada) n’est pas déjà installée, lire les instructions suivantes. Couper l’alimentation en retirant les fusibles ou en déclenchant les disjoncteurs. Boîte de sortie Fixer la boîte de sortie de courant directement à...
  • Page 14 Todo de 142 cm (56 po) ™ 5. INSTALLATION DU SUPPORT DE MONTAGE N’OUBLIEZ PAS de couper l’alimentation électrique avant de commencer. Pour installer correctement votre ventilateur de plafond, veuillez suivre les étapes suivantes. Étape 1. Faites passer les fils d’alimentation de 120 volts par le centre du support de montage au plafond.

  • Page 15: Connexions Électriques

    7. CONNEXIONS ÉLECTRIQUES AVERTISSEMENT : Pour éviter toute possibilité de choc électrique, veillez à couper le courant au niveau Noir Blanc du tableau de distribution principal. Étape 1. Connectez le conducteur de mise à la terre du Boîte de sortie Noir de courant circuit d’alimentation de 120 volts (ce conducteur est soit...
  • Page 16 Todo de 142 cm (56 po) ™ 9. FIXATION DES PALES DU VENTILATEUR/ SUPPORTS DE PALES Étape 1. Déplacez le couvercle d’accouplement vers le dessus de la tige de suspension, puis positionnez la pale sur le moteur de façon à ce que les trous des vis de montage soient alignés avec les trous filetés.

  • Page 17: Dépannage

    11. DÉPANNAGE Problème Solution Le ventilateur ne se 1. Vérifiez les fusibles ou disjoncteurs. met pas en marche. 2. Vérifiez toutes les connexions électriques pour assurer un contact adéquat. ATTENTION : Assurez-vous que l’alimentation électrique est COUPÉE lorsque vous vérifiez les connexions électriques. 3.
  • Page 18 Kichler Lighting ® 7711 East Pleasant Valley Road P.O. Box 318010 Cleveland, Ohio 44131-8010 Service à la clientèle 866 558-5706 entre 8h30 et 17h, HNE, du lundi au vendredi...
