5.3 Schaltpunkte speichern

A
3 s
C

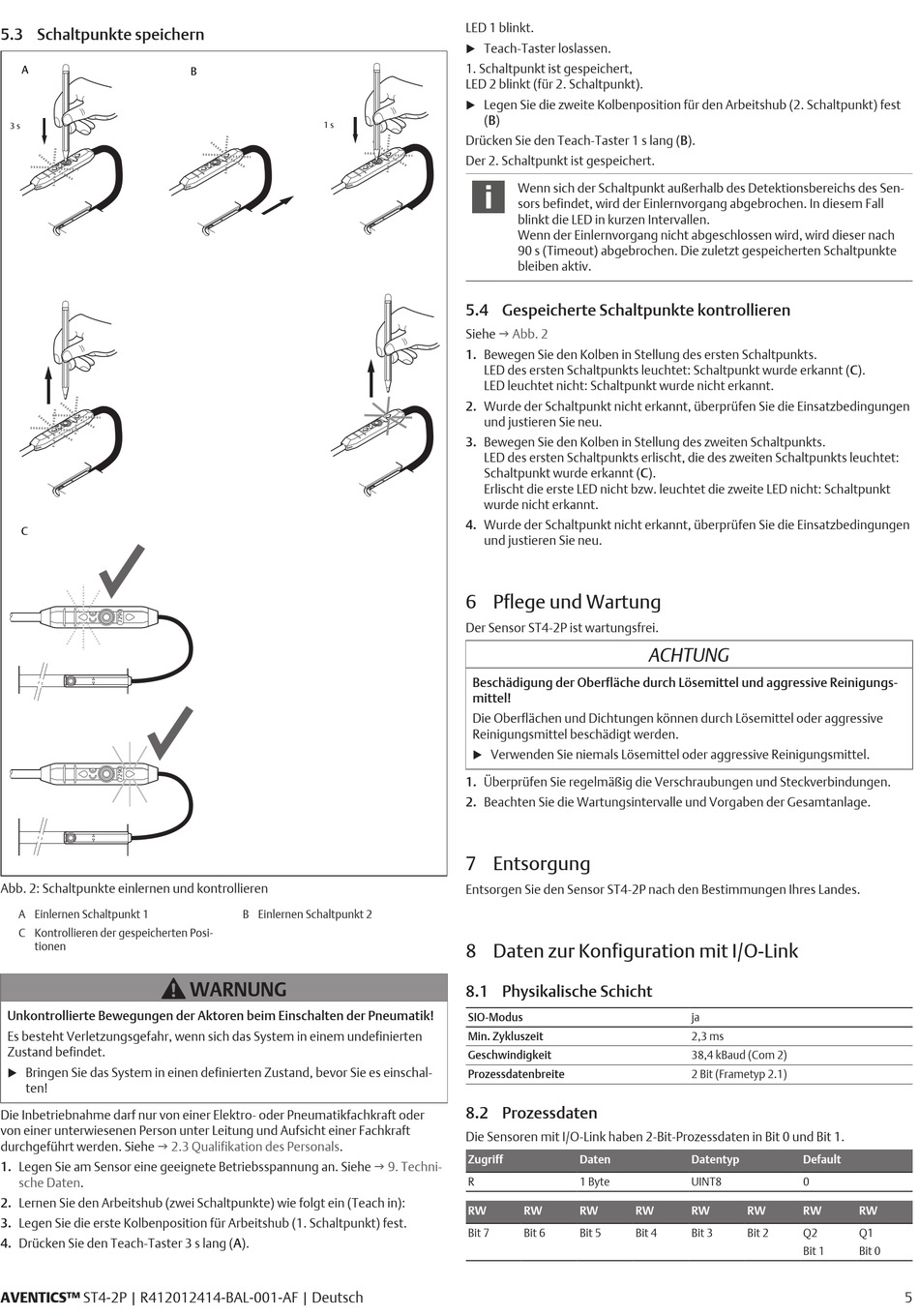

Abb. 2: Schaltpunkte einlernen und kontrollieren
A Einlernen Schaltpunkt 1
C Kontrollieren der gespeicherten Posi-
tionen
Unkontrollierte Bewegungen der Aktoren beim Einschalten der Pneumatik!
Es besteht Verletzungsgefahr, wenn sich das System in einem undefinierten
Zustand befindet.
Bringen Sie das System in einen definierten Zustand, bevor Sie es einschal-
u
ten!
Die Inbetriebnahme darf nur von einer Elektro- oder Pneumatikfachkraft oder
von einer unterwiesenen Person unter Leitung und Aufsicht einer Fachkraft
durchgeführt werden. Siehe g 2.3 Qualifikation des
1. Legen Sie am Sensor eine geeignete Betriebsspannung an. Siehe
sche Daten.
2. Lernen Sie den Arbeitshub (zwei Schaltpunkte) wie folgt ein (Teach in):
3. Legen Sie die erste Kolbenposition für Arbeitshub (1. Schaltpunkt) fest.
4. Drücken Sie den Teach-Taster 3 s lang (A).
AVENTICS™ ST4-2P | R412012414-BAL-001-AF | Deutsch
B
1 s
B Einlernen Schaltpunkt 2
WARNUNG
Personals.
LED 1 blinkt.
Teach-Taster loslassen.
u
1. Schaltpunkt ist gespeichert,
LED 2 blinkt (für 2. Schaltpunkt).
Legen Sie die zweite Kolbenposition für den Arbeitshub (2. Schaltpunkt) fest
u
(B)
Drücken Sie den Teach-Taster 1 s lang (B).
Der 2. Schaltpunkt ist gespeichert.
Wenn sich der Schaltpunkt außerhalb des Detektionsbereichs des Sen-
sors befindet, wird der Einlernvorgang abgebrochen. In diesem Fall
blinkt die LED in kurzen Intervallen.
Wenn der Einlernvorgang nicht abgeschlossen wird, wird dieser nach
90 s (Timeout) abgebrochen. Die zuletzt gespeicherten Schaltpunkte
bleiben aktiv.

5.4 Gespeicherte Schaltpunkte kontrollieren

Siehe g Abb. 2
1. Bewegen Sie den Kolben in Stellung des ersten Schaltpunkts.
LED des ersten Schaltpunkts leuchtet: Schaltpunkt wurde erkannt (C).
LED leuchtet nicht: Schaltpunkt wurde nicht erkannt.
2. Wurde der Schaltpunkt nicht erkannt, überprüfen Sie die Einsatzbedingungen
und justieren Sie neu.
3. Bewegen Sie den Kolben in Stellung des zweiten Schaltpunkts.
LED des ersten Schaltpunkts erlischt, die des zweiten Schaltpunkts leuchtet:
Schaltpunkt wurde erkannt (C).
Erlischt die erste LED nicht bzw. leuchtet die zweite LED nicht: Schaltpunkt
wurde nicht erkannt.
4. Wurde der Schaltpunkt nicht erkannt, überprüfen Sie die Einsatzbedingungen
und justieren Sie neu.

6 Pflege und Wartung

Der Sensor ST4-2P ist wartungsfrei.
Beschädigung der Oberfläche durch Lösemittel und aggressive Reinigungs-
mittel!
Die Oberflächen und Dichtungen können durch Lösemittel oder aggressive
Reinigungsmittel beschädigt werden.
Verwenden Sie niemals Lösemittel oder aggressive Reinigungsmittel.
u
1. Überprüfen Sie regelmäßig die Verschraubungen und Steckverbindungen.
2. Beachten Sie die Wartungsintervalle und Vorgaben der Gesamtanlage.

7 Entsorgung

Entsorgen Sie den Sensor ST4-2P nach den Bestimmungen Ihres Landes.

8 Daten zur Konfiguration mit I/O-Link

8.1 Physikalische Schicht

SIO-Modus
Min. Zykluszeit
Geschwindigkeit
Prozessdatenbreite

8.2 Prozessdaten

Die Sensoren mit I/O-Link haben 2-Bit-Prozessdaten in Bit 0 und Bit 1.
Zugriff
g 9. Techni-
R
RW RW
Bit 7 Bit 6
ACHTUNG
ja
2,3 ms
38,4 kBaud (Com 2)
2 Bit (Frametyp 2.1)
Daten Datentyp
1 Byte UINT8
RW RW RW RW
Bit 5 Bit 4 Bit 3 Bit 2
Default
0
RW RW
Q2 Q1
Bit 1 Bit 0
