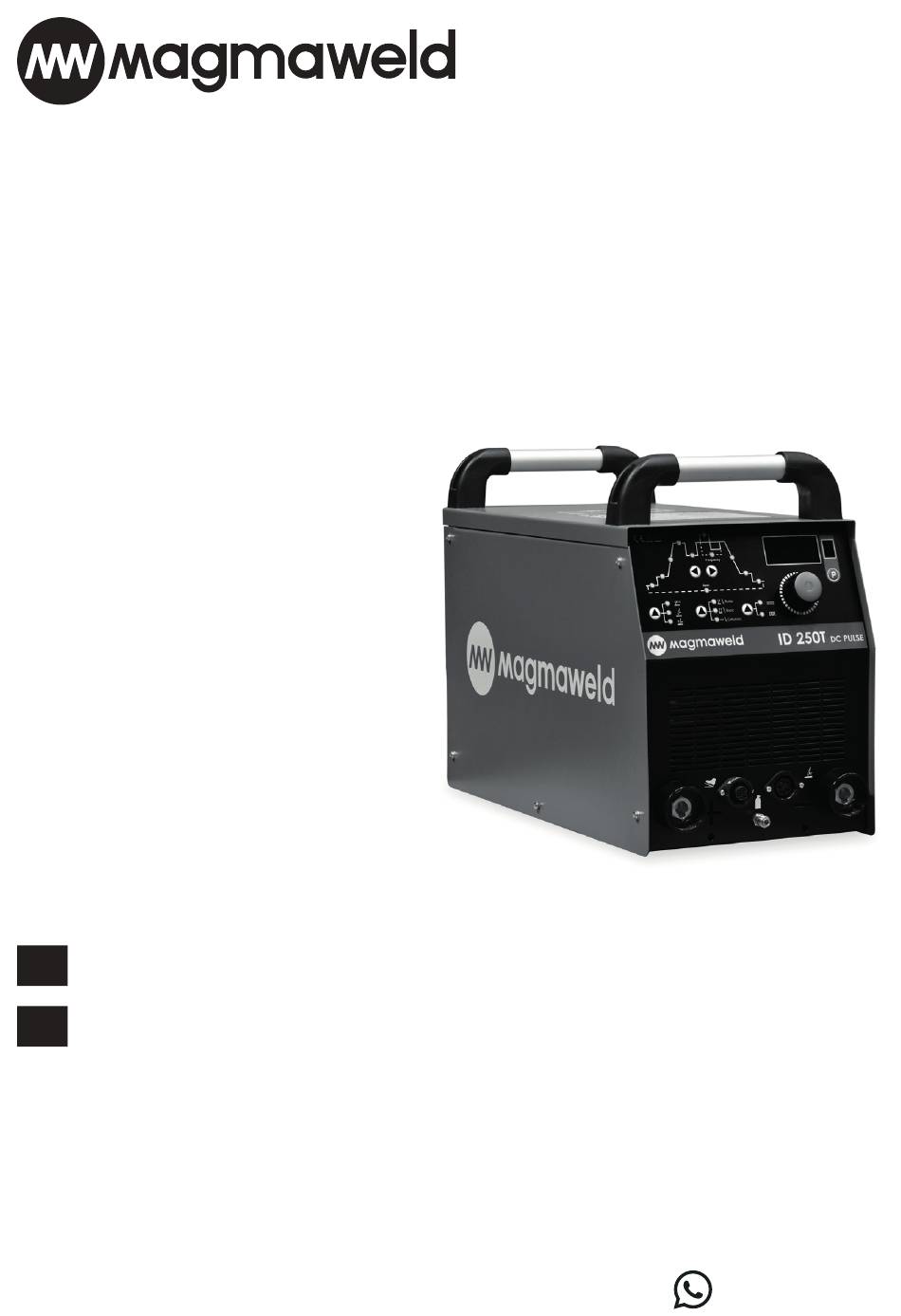

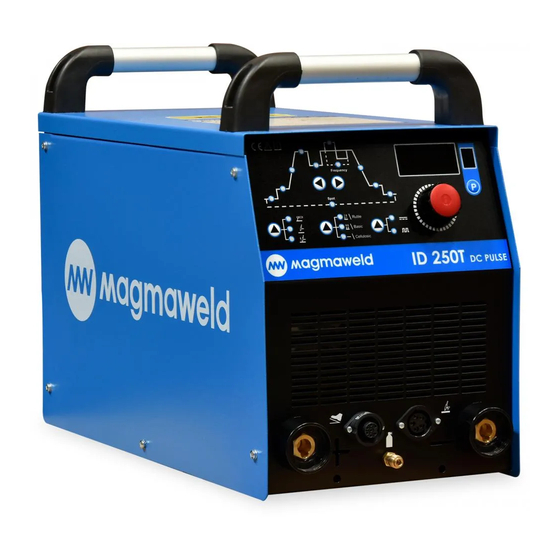

  • Page 1 USER MANUAL KULLANIM KILAVUZU ID 250T DC PULSE ID 300T DC PULSE DC INVERTER TIG WELDING MACHINE TIG KAYNAK İNVERTÖRÜ (+90) 444 93 53 magmaweld.com info@magmaweld.com (+90) 538 927 12 62...
  • Page 2 Müşteri Hizmetleri: 444 93 53 E-posta: info@magmaweld.com Organize Sanayi Bölgesi, 5. Kısım 45030 Manisa / TÜRKİYE Tüm hakları saklıdır. Magma Mekatronik Makine Sanayi ve Ticaret. A.Ş.’nin yazılı izni olmaksızın bu dökümanın tamamının yada bir bölümünün kopyalanması yasaktır. Magma Mekatronik önceden haber vermeksizin bilgilerde ve resimlerde değişiklik yapılabilir.

  • Page 3: Table Of Contents

    ID 250T DC PULSE / ID 300T DC PULSE Contents CONTENTS SAFETY PRECAUTIONS TECHNICAL INFORMATION General Information Machine Components Product Label Technical Data Accessories INSTALLATION INFORMATION Delivery Control Installation And Operation Recommendations Mains Plug Connection Connecting To The Mains Connections For TIG Welding 2.5.1...

  • Page 4: Safety Precautions 4 Tr

    Safety Precautions ID 250T DC PULSE / ID 300T DC PULSE SAFETY PRECAUTIONS Be Sure To Follow All Safety Rules In This Manual! Explanation Of Safety • Safety symbols found in the manual are used to identify potential hazards. Information •...
  • Page 5 ID 250T DC PULSE / ID 300T DC PULSE Safety Precautions Moving Parts May • Keep away from the moving parts. Cause Injuries • Keep all protective devices such as covers, panels, flaps, etc., of machinery and equipment closed and in locked position.
  • Page 6 Safety Precautions ID 250T DC PULSE / ID 300T DC PULSE Welding Wires Can • Do not point the torch towards any part of the body, other persons, or any metal while unwrap ping Cause Injuries the welding wire. • When welding wire is run manually from the roller especially in thin diameters the wire can slip out of your hand, like a spring or can cause damage to you or other people around, therefore you must protect your eyes and face while working on this.
  • Page 7 ID 250T DC PULSE / ID 300T DC PULSE Safety Precautions • Always use handles or carrying rings when relocating the power-supply sources. • Never pull from torches, cables or hoses. Be absolutely sure to carry gas cylinders separately. • Remove all interconnections before transporting the welding and cutting equipment, each being separately, lift and transport small ones using its handles, and the big ones from its handling rings or by using appropriate haulage equipment, such as forklifts.
  • Page 8 Safety Precautions ID 250T DC PULSE / ID 300T DC PULSE Evaluation Of Electromagnetic According to article 5.2 of IEC 60974-9; Suitability Of The Before installing the welding and cutting equipment, the person in charge of the operation and/or the Work Area user must conduct an inspection of possible electromagnetic interference in the environment.
  • Page 9 ID 250T DC PULSE / ID 300T DC PULSE Safety Precautions Arc Welding May Cause The electrical current passing through any conductor generates zonal electric and magnetic fields (EMF). Electromagnetic All welders must follow the following procedures to minimize the risk of exposure to EMF from the Field (EMF) welding circuit;...

  • Page 10: Technical Information

    1.1 General Information ID 250T DC Pulse and ID 300T DC Pulse is an inverter type portable, mono-phase Pulsed DC TIG-MMA welding machine designed for TIG welding of all kinds of thin metal sheets except aluminum & for MMA welding of all kinds of stick electrodes up to 5 mm.

  • Page 11: Product Label

    ID 250T DC PULSE / ID 300T DC PULSE Technical Information 1.3 Product Label Duty Cycle Three Phase Transformer Rectifier Open Circuit Voltage TIG Welding Line Voltage and Frequency Manual Metal Arc Welding Rated Welding Voltage Direct Current Input Current...

  • Page 12: Technical Data

    Technical Information ID 250T DC PULSE / ID 300T DC PULSE 1.4 Technical Data TECHNICAL DATA UNIT ID 250T DC PULSE ID 300T DC PULSE Line Voltage (3 faz - 50-60 Hz) Input Power TIG 9,5 (%35) 12,3 (%30) Input Power MMA...

  • Page 13: Installation Information

    ID 250T DC PULSE / ID 300T DC PULSE Installation Information INSTALLATION INFORMATION 2.1 Delivery Control To unpack your purchased welding machine to comply with the truck transport regulations, first tear the cutter, then cut the ring and lift the machine down the pallet to comply with the truck transport regulations.

  • Page 14: Mains Plug Connection

    Installation Information ID 250T DC PULSE / ID 300T DC PULSE 2.3 Mains Plug Connection For your safety, never use the mains cable of the machine without a plug. • Since mains connection sockets may vary from factory to factory, an appropriate plug must be installed o the builtin mains cable of the machine by qualified ele- ctricians.

  • Page 15: Gas Connections

    ID 250T DC PULSE / ID 300T DC PULSE Installation Information 2.5.2 Gas Connections • Secure the gas cylinder (11) to a wall by a chain. To operate safely and get best results, use approved regulators. • Open the gas cylinder valve (13) few times in order to blow out any possible dirt or particles.

  • Page 16: Earth Clamp Connections

    Installation Information ID 250T DC PULSE / ID 300T DC PULSE • Adjustable Pedal Connection; It should be connected to the pedal socket with the ends 3-4-5-6. (3) Brazing direction is referenced. Figure 6: Mounting the Torch Plug and The Torch 2.5.7 Earth Clamp Connections...

  • Page 17: Changing The Tungsten Electrode

    ID 250T DC PULSE / ID 300T DC PULSE Installation Information 2.5.8 Changing the Tungsten Electrode • Unscrew the clamping cap (27). • Remove the existing tungsten electrode (26) from the collet (28) and insert the new electrode in. • Insert the collet (28) into the torch.

  • Page 18: Usage Operation

    Usage Operation ID 250T DC PULSE / ID 300T DC PULSE USAGE OPERATION 3.1 User Interface Multifunctional Knob İs used for selecting and adjusting welding paramerters. To select a parameter, press the button and observe that the corresponding LED lights. Clockwise and counter clockwise turning of the knob, increases and decreases the value respectively.
  • Page 19 ID 250T DC PULSE / ID 300T DC PULSE Usage Operation Button is for selecting flat DC TIG / PULSE DC TIG LED 14 lights when flat DC TIG is selected and LED 15 lights when PULSE DC TIG is selected.

  • Page 20: Tig Cycle

    Usage Operation ID 250T DC PULSE / ID 300T DC PULSE 3.2 TIG Cycle 3.3 Menu Structure The statuses of the functions on or off according to the modes are as follows. 3.3.1 TIG Welding Process In HF Start TIG mode, a high ignition voltage is present at the torch. Never touch the tungsten electrode or parts condu- cting welding current when the device is switched on.

  • Page 21: Usage Of The Tig Welding Modes

    ID 250T DC PULSE / ID 300T DC PULSE Usage Operation 3.3.2 Usage Of The TIG Welding Modes 2 Stroke TIG Welding Push the torch trigger and do not release your finger. Current starts with start current after pre gas-flow period and increases according to the up-slope time adjustment and reaches to value of the main current.

  • Page 22: Mma Welding Process

    Usage Operation ID 250T DC PULSE / ID 300T DC PULSE DC - PULSE DC For using welding modes 2 Stroke - 4 Stroke - Spot Welding in Flat DC mode, select Flat DC mode by button. İts led will be on. In this mode, only main current.

  • Page 23: Maintenance And Failure Information

    ID 250T DC PULSE / ID 300T DC PULSE Maintenance And Failure Information MAINTENANCE AND FAILURE INFORMATION • Strictly follow the instructions contained in safety rules while servicing the machine. • Before removing any screw on the machine for maintenance, power supply must be disconnected from the electric lines and enough time should be allowed for capacitor discharging.

  • Page 24: Error Codes

    Maintenance And Failure Information ID 250T DC PULSE / ID 300T DC PULSE 4.3 Error Codes It gives an error message when the mains voltage is wrong or thermal. If you do not want the welding performance to be affected during installation, the parameters such as wire diameter, torch, consumables used in the torch, wire type, wire diameter and gas type should be considered.

  • Page 25: Annex 1 Spare Parts

    ID 250T DC PULSE / ID 300T DC PULSE Annex 1 Spare Parts ANNEX 1 SPARE PARTS www.magmaweld.com USER MANUAL | KULLANIM KILAVUZU...

  • Page 26: Annex 2 Spare Parts List

    Annex 2 Spare Parts List ID 250T DC PULSE / ID 300T DC PULSE ANNEX 2 SPARE PARTS LIST MATERIAL CODE MATERIAL CODE DEFINITION ID 250T DC PULSE ID 300T DC PULSE Elektronic Card E202A-3 PFC K405000151 K405000151 Elektronic Card E110A-3...

  • Page 27: Annex 3 Electrical Diagram

    ID 250T DC PULSE / ID 300T DC PULSE Annex 3 Electrical Diagram ANNEX 3 ELECTRICAL DIAGRAM www.magmaweld.com USER MANUAL | KULLANIM KILAVUZU...
  • Page 29 ID 250T DC PULSE / ID 300T DC PULSE İçindekiler İÇİNDEKİLER GÜVENLİK KURALLARI TEKNİK BİLGİLER Genel Açıklamalar Makine Bileşenleri Ürün Etiketi Teknik Özellikler Aksesuarlar KURULUM BİLGİLERİ Teslim Alırken Dikkat Edilecek Hususlar Kurulum ve Çalışma Tavsiyeleri Elektrik Fişi Bağlantısı Şebekeye Bağlama TIG Kaynağı...

  • Page 30: Güvenli̇k Kurallari Tr

    Güvenlik Kuralları ID 250T DC PULSE / ID 300T DC PULSE GÜVENLİK KURALLARI Kılavuzda Yer Alan Tüm Güvenlik Kurallarına Uyun! Güvenlik Bilgilerinin • Kılavuzda yer alan güvenlik sembolleri potansiyel tehlikelerin tanımlanmasında kullanılır. Tanımlanması • Bu kılavuzda herhangi bir güvenlik sembolü görüldüğünde, bir yaralanma riski olduğu anlaşılmalı ve takip eden açıklamalar dikkatlice okunarak olası...
  • Page 31 ID 250T DC PULSE / ID 300T DC PULSE Güvenlik Kuralları Hareketli Parçalar Yaralanmalara • Hareket halinde olan nesnelerden uzak durun. Yol Açabilir • Makine ve cihazlara ait tüm kapak, panel, kapı, vb. koruyucuları kapalı ve kilitli tutun. • Ağır cisimlerin düşme olasılığına karşı metal burunlu ayakkabı giyin.
  • Page 32 Güvenlik Kuralları ID 250T DC PULSE / ID 300T DC PULSE Kaynak Teli Yaralanmalara • Kaynak teli sargısını boşaltırken torcu vücudun herhangi bir bölümüne, diğer kişilere ya da herhangi Yol Açabilir bir metale doğru tutmayın. • Kaynak telini makaradan elle açarken -özellikle ince çaplarda - tel, bir yay gibi elinizden fırlayabilir, size veya çevrenizdeki diğer kişilere zarar verebilir, bu işlemi yaparken özellikle gözlerinizi ve yüzünü-...
  • Page 33 ID 250T DC PULSE / ID 300T DC PULSE Güvenlik Kuralları • Gerekli taşıma koşullarının sağlanması için Uluslararası Çalışma Örgütünün taşıma ağırlığı ile ilgili kurallarını ve ülkenizde var olan taşıma yönetmeliklerini göz önünde bulundurunuz . • Güç kaynağının yerini değiştirirken her zaman tutamakları veya taşıma halkalarını kullanın. Asla torç, kablo veya hortumlardan çekmeyin.
  • Page 34 Güvenlik Kuralları ID 250T DC PULSE / ID 300T DC PULSE Çalışma Alanının IEC 60974-9 madde 5.2’ye göre; Kaynak ve Kesme donanımı tesis etmeden önce, işletme yetkilisi ve/veya kullanıcı, çevredeki olası Elektromanyetik Uygunluğunun elektromanyetik Değerlendirilmesi parazitler hakkında bir inceleme yapmalıdır. Aşağıda belirtilen haller göz önünde bulundurulmalıdır;...
  • Page 35 ID 250T DC PULSE / ID 300T DC PULSE Güvenlik Kuralları Ark Kaynağı Herhangi bir iletken üzerinden geçen elektrik akımı, bölgesel elektrik ve manyetik alanlar (EMF) Elektronmanyetik oluşturur. Alana (EMF) Neden Olabilir Bütün kaynakçılar, kaynak devresinden gelen EMF’ye maruz kalmanın sebep olduğu riski en aza indirmek için aşağıdaki prosedürleri uygulamalıdır;...

  • Page 36: Tekni̇k Bi̇lgi̇ler

    Kontrol paneli üzerinden tüm kaynak parametreleri ayarlanabilir ve dijital göstergeler aracılığıyla izlenebilir. Uygun güç ve frekansı sağlayacak bir jeneratörle de kullanılabilir. ID 250T DC Pulse ve ID 300T DC Pulse, 25 metre uzunluğa kadar kaynak kablolarıyla da kullanılabilir.

  • Page 37: Ürün Etiketi

    Teknik Bilgiler ID 250T DC PULSE / ID 300T DC PULSE 1.3 Ürün Etiketi Çalışma Çevrimi Üç Fazlı Transformatör Doğrultucu Boşta Çalışma Gerilimi TIG Kaynağı Şebeke Gerilimi ve Frekansı Örtülü Elektrod Kaynağı Anma Kaynak Gerilimi Doğru Akım Şebekeden Çekilen Anma Akımı...

  • Page 38: Teknik Özellikler

    Teknik Bilgiler ID 250T DC PULSE / ID 300T DC PULSE 1.4 Teknik Özellikler TEKNİK ÖZELLİKLER BİRİM ID 250T DC PULSE ID 300T DC PULSE Şebeke Gerilimi (3 faz - 50-60 Hz) Şebekeden Çekilen Güç TIG 9,5 (%35) 12,3 (%30) Şebekeden Çekilen Güç...

  • Page 39: Kurulum Bi̇lgi̇leri̇

    ID 250T DC PULSE / ID 300T DC PULSE Kurulum Bilgileri KURULUM BİLGİLERİ 2.1 Teslim Alırken Dikkat Edilecek Hususlar Satın aldığınız kaynak makinesini forkliftle taşıma kurallarına uyacak şekilde ambalajından çıkartmak için önce şirinki yırtın, ardından çemberi kesin ve makineyi forkliftle taşıma kurallarına uyacak şekilde kaldırarak paletin üzerinden indirin. Siparişinizi eksiksiz teslim aldığınızdan emin olunuz .

  • Page 40: Elektrik Fişi Bağlantısı

    Kurulum Bilgileri ID 250T DC PULSE / ID 300T DC PULSE 2.3 Elektrik Fişi Bağlantısı Güvenliğiniz için, makinenin şebeke kablosunu kesinlikle fişsiz kullanmayın. • Fabrika, şantiye ve atölyelerde farklı prizler bulunabileceği için şebeke kablosuna bir fiş bağlanmamıştır. Prize uygun bir fiş, kalifiye bir elektrikçi tarafından bağ- lanmalıdır (Şekil 3).

  • Page 41: Gaz Bağlantıları

    ID 250T DC PULSE / ID 300T DC PULSE Kullanım Bilgileri 2.5.2 Gaz Bağlantıları • Argon gaz tüpünü (11) zincirle duvara sabitleyin. Emniyetle çalışmak ve iyi sonuçlar elde etmek için standartlara uygun bir regülatör (12) kullanın. • Gaz tüpü vanasını (13) bir süre açık tutarak, olası tortu ve partikullerin dışarı atılmasını sağlayın.

  • Page 42: Topraklama Pensesi Bağlantıları

    Kurulum Bilgileri ID 250T DC PULSE / ID 300T DC PULSE • Ayarlı Pedal Bağlantısı; Pedal soketine, 3-4-5-6 nolu uçlar gelecek şekilde bağlanmalıdır. (3) Lehimleme yönü referans alınmıştır. Şekil 6: Torç Fişi - Torç Bağlantıları 2.5.6 Topraklama Pensesi Bağlantıları • Topraklama pensesi kablosunun fişini (23) artı kutuplu sokete sokup sağa çevirerek iyice sıkın.

  • Page 43: Torç Sarflarının Montajı

    ID 250T DC PULSE / ID 300T DC PULSE Kullanım Bilgileri 2.5.7 Torç Sarflarının Montajı • Seramik gaz nozulu (30) ve tungsten elektrod (26) çalışma akımına ve iş parçasının şekline göre seçilmelidir. Buna bağlı olarak, kıskaç (28) ve kıskaç tutucunun (29) çapları tungsten elektrodun çapıyla örtüşmelidir.

  • Page 44: Kullanim Bi̇lgi̇leri̇

    Kullanım Bilgileri ID 250T DC PULSE / ID 300T DC PULSE KULLANIM BİLGİLERİ 3.1 Kontrol Paneli Parametre Ayar Düğmesi Kaynak parametrelerini istenen değere ayarlamak için kullanılır. Düğmeyi saat yönünde çevirmek parametrenin değerini arttırır, saat yönünün tersine çevirmek azaltır. Dijital Panel Seçilen kaynak parametresinin sayısal değerini ve kaynak esnasında akım değerini gösterir.
  • Page 45 ID 250T DC PULSE / ID 300T DC PULSE Kullanım Bilgileri Örtülü elektrod kaynağı modundayken; Rutil, bazik, selülozik elektrod modlarından birini seçmek için kullanılır. Rutil elektrod seçildiğinde LED 10 yanar. Bazik elektrod seçildiğinde LED 11 yanar. Selülozik elektrod seçildiğinde LED 12 yanar.

  • Page 46: Tig Eğrisi

    Kullanım Bilgileri ID 250T DC PULSE / ID 300T DC PULSE 3.2 TIG Eğrisi 3.3 Menü Yapısı Fonksiyonların modlara göre açık veya kapalı olma durumları aşağıdaki tablodaki gibidir. 3.3.1 TIG Kaynağı Yöntemi HF Tutuşturmalı TIG modunda torcta yüksek tutuşturma gerilimi bulunur. Cihaz çalışır durumdayken, kaynak akımını...

  • Page 47: Tig Kaynağı Modlarının Kullanımı

    ID 250T DC PULSE / ID 300T DC PULSE Kullanım Bilgileri 3.3.2 TIG Kaynağı Modlarının Kullanımı 2 Konumu TIG Kaynağı Torç tetiğine basıp tuttuğunuzda, ön gazın ardından başlangıç akımı başlar ve rampa süresince akım artarak üst akım seviyesine çıkar ve tetik basılı...

  • Page 48: Örtülü Elektrod Kaynağı Yöntemi

    Kullanım Bilgileri ID 250T DC PULSE / ID 300T DC PULSE PULSE’li DC TIG - DC TIG Yukarıdaki 3 TIG kaynak modundan birini PULSE modunda kullanmak için DC TIG - PULSE’li DC TIG seçim düğmesi ile PULSE’li DC TIG modunu seçtikten sonra TIG parametreleri seçim düğmeleri ile frekans ayar LEDini seçin ve PULSE frekansını...

  • Page 49: Bakim Ve Ariza Bi̇lgi̇leri̇

    ID 250T DC PULSE / ID 300T DC PULSE Bakım ve Arıza Bilgileri BAKIM VE ARIZA BİLGİLERİ • Geçerli güvenlik kurallarına bakım onarım işlemleri sırasında mutlaka okuyunuz. • Tamir için makinenin herhangi bir civatasını sökmeden önce, makinenin elektrik fişini şebekeden ayırınız ve kondan- satörlerin boşalması...

  • Page 50: Hata Kodları

    Bakım ve Arıza Bilgileri ID 250T DC PULSE / ID 300T DC PULSE 4.3 Hata Kodları Şebeke voltajı yanlış olduğunda ya da termik oladuğunda hata mesajı verir. Kurulum sırasında kaynak performansının etkilenmemesini istiyorsanız, makaraların tel çapına, torca, torca kullanılan sarflara , tel tipi, tel çapı ve gaz tipi gibi parametrelere dikkat edilmelidir.

  • Page 51: Ek 1 Yedek Parçalari

    ID 250T DC PULSE / ID 300T DC PULSE Ek 1 Yedek Parçaları EK 1 YEDEK PARÇALARI www.magmaweld.com USER MANUAL | KULLANIM KILAVUZU...

  • Page 52: Ek 2 Yedek Parça Li̇stesi̇

    Ek 2 Yedek Parça Listesi ID 250T DC PULSE / ID 300T DC PULSE EK 2 YEDEK PARÇA LİSTESİ MALZEME KODU MALZEME KODU TANIM ID 250T DC PULSE ID 300T DC PULSE Elektronik Kart E202A-3 PFC K405000151 K405000151 Elektronik Kart E110A-3...

  • Page 53: Ek 3 Devre Şemasi

    ID 250T DC PULSE / ID 300T DC PULSE Ek 3 Devre Şeması EK 3 DEVRE ŞEMASI www.magmaweld.com USER MANUAL | KULLANIM KILAVUZU...
  • Page 55 YETKİLİ SERVİSLER Güncel serv s l stem z ç n www.magmaweld.com web s tem z z yaret ed n z.
  • Page 56 İMALATÇI FİRMA Organize Sanayi Bölgesi 5. Kısım Yalçın Özaras Caddesi No: 1 45030, MANİSA, Türkiye T: (+90) 236 226 27 28 Made in TÜRKİYE 20.01.2020 UM_IDTP250_300_112015_012020_002_56 (+90) 444 93 53 magmaweld.com info@magmaweld.com...
