5 Installazione

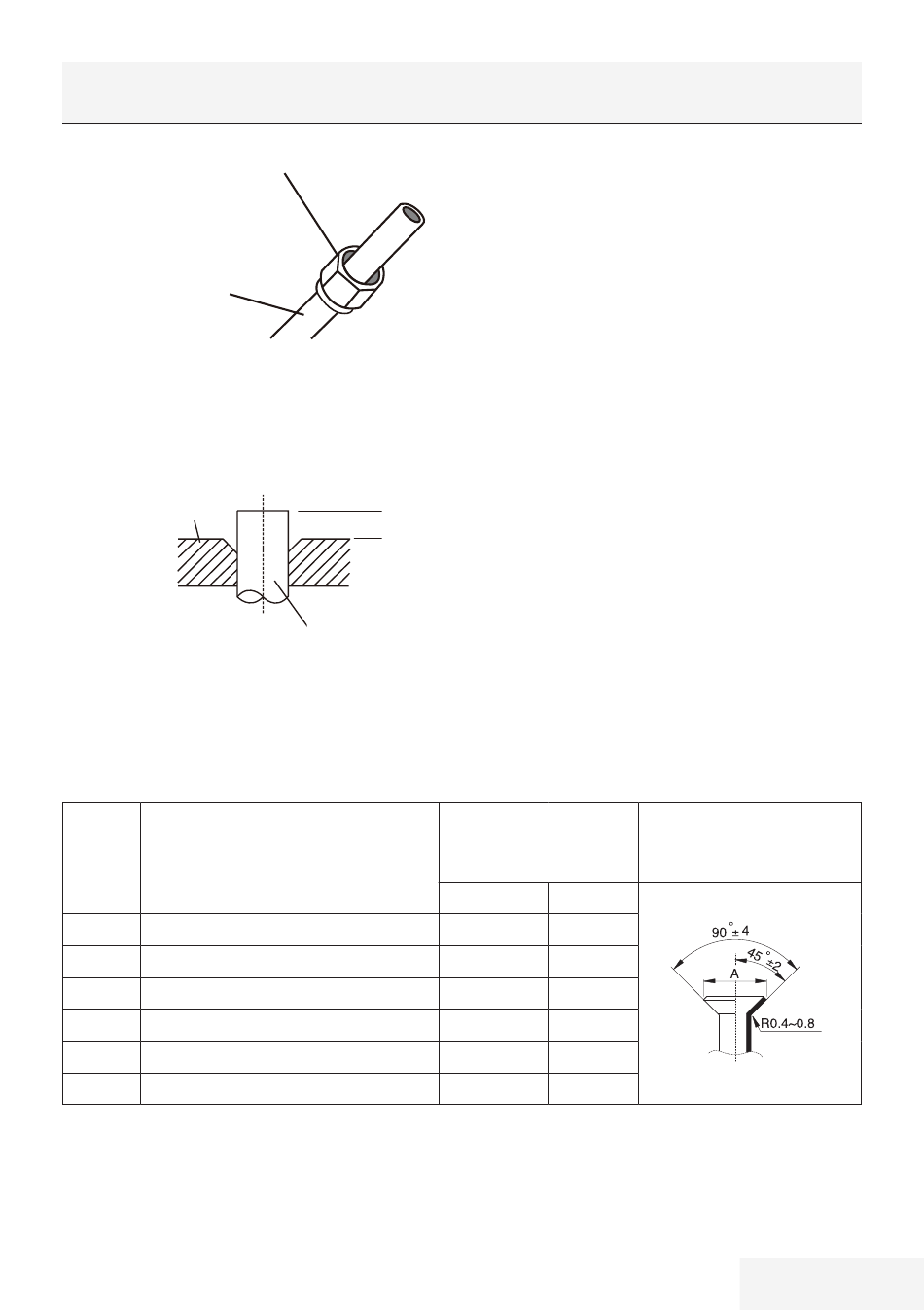

Flare nut
Dado svasato
Copper pipe
Tubo in rame
4. Rimuovere il nastro in PVC dalle estremità del
tubo quando si è pronti ad eseguire la svasatura.
5. Serrare la forma svasata sull'estremità del tubo.
L'estremità del tubo deve essere estesa oltre la
forma svasata.
Flare form Forma svasata
6. Posizionare lo svasatore nella forma.
7. Ruotare il manico dello svasatore in senso
orario finché il tubo non è completamente
svasato. Svasare il tubo in base alle dimensioni.
Estensione del tubo oltre la forma svasata
Calibro
Coppia di serraggio
per tubi
Ø 6,4 18-20 Nm (183-204 kgf.cm)
Ø 9,5 25-26 Nm (255-265 kgf.cm)
Ø12,7 35-36 Nm (357-367 kgf.cm)
Ø 15,9 45-47 Nm (459-480 kgf.cm)
Ø 19,1 65-67 Nm (663-683 kgf.cm)
Ø 22 75-85 Nm (765-867 kgf.cm)
8. Rimuovere lo svasatore e la forma svasata,
quindi controllare l'estremità del tubo per
verificare se sono presenti crepe e se la
svasatura è omogenea.
Condizionatore d'aria di tipo multisplit/Manuale utente
A
Pipe
Tubo
Dimensione della
svasatura (A) (Unità:
Min�
8,4/0,33
13,2/0,52
16,2/0,64
19,2/0,76
23,2/0,91
26,4/1,04
mm/pollici)
Max�
8,7/0,34
13,5/0,53
16,5/0,65
19,7/0,78
23,7/0,93
26,9/1,06
Forma svasata
91 / 124 IT
