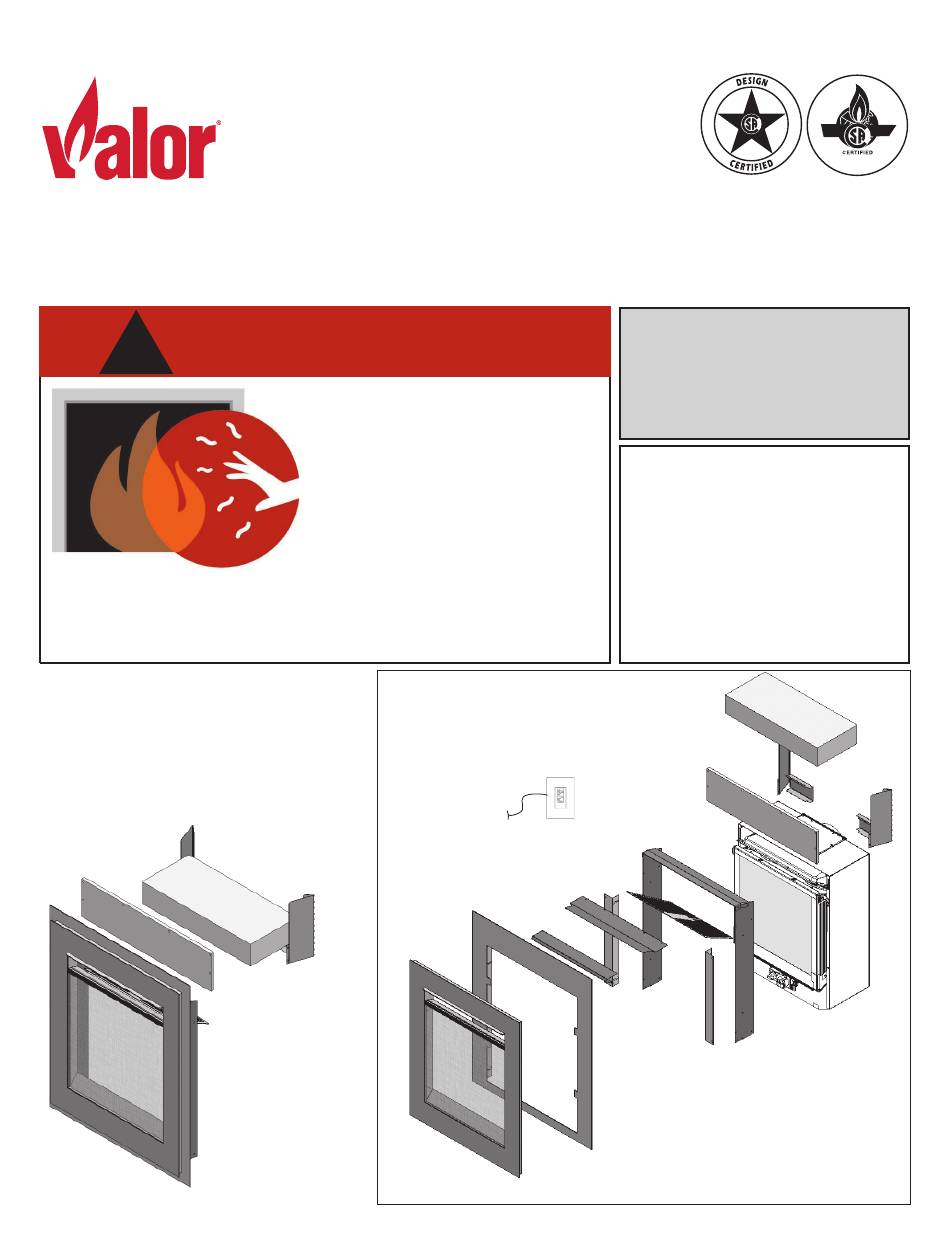

INSTALLATION MANUAL
Ledgeview Fronts 546LFB_ZC
Approved for use with Valor heater models 530 only in ZC applications;
NOT compatible with 530INI/IPI insert engines for which use 546LF_
DANGER
!
A barrier designed to reduce the risk of burns from the hot
viewing glass is provided with this appliance and must be
installed for the protection of children and other at-risk
individuals.
The 546LF_ZC Portrait Ledgeview Front
is designed to be used on the 530 Valor
heaters when installed in a zero clearance
application.
For installation with an insert, use 546LF_
Ledgeview Fronts.
4005278-04
©2022, Miles Industries Ltd.
Portrait
HOT GLASS WILL
CAUSE BURNS.
DO NOT TOUCH GLASS
UNTIL COOLED.
NEVER ALLOW CHILDREN
TO TOUCH GLASS.
Overview
INSTALLER: Leave this
manual with the appliance.
CONSUMER: Retain this
manual for future reference.
Note: This kit must be
installed or serviced by a
qualified installer, service
agency or gas supplier.
These instructions are to be
used in conjunction with the
main installation instructions
for the above listed heater
model.
Touch Control Wall
Switch with wire
Hardieboard Panel
ZC Baffle
Heat
exchanger
cover
Stud brackets (2)
Backing Plate
Ledgeview Front with Barrier screen
(530 engine sold separately)
Insulation
Stand off brackets
530 Engine
(sold separately)
Backing frame
Assembly
Advertisement
Table of Contents
Related Manuals for Valor Ledgeview 546LFB ZC
Summary of Contents for Valor Ledgeview 546LFB ZC
- Page 1 INSTALLATION MANUAL Portrait Ledgeview Fronts 546LFB_ZC Approved for use with Valor heater models 530 only in ZC applications; NOT compatible with 530INI/IPI insert engines for which use 546LF_ DANGER INSTALLER: Leave this manual with the appliance. CONSUMER: Retain this HOT GLASS WILL manual for future reference.
-
Page 2: Kit Contents
Kit Contents Insulation 546 ZC Stand off brackets 1 Backing Frame assembly 1 Backing plate Touch Control Wall Switch Hardieboard with wire 1 Ledgeview Front assembly 1 Heat Exchanger Cover 1 Ceiling Panel 1 ZC Baffle 1 Barrier Screen (fitted) 2 Stand Offs Ceiling ZC baffle... - Page 3 Corner dimensions 90° Face of wall studs 48” (1219 mm) Framing Wall Finish 6-1/8” (154 mm) 32” (813 mm) cement board to header supplied Note - There is a 1” (25 mm) gap between bottom of cement board and top of backing frame assembly 26-7/8”...
- Page 4 Adjustability of the Ledgeview Front ZC • Method 1. The appliance’s position within the framing cavity may be adjusted forward in the framing up to 1” to accomodate additional wall finish thickness “tucked” behind the backing plate. • Method 2. The Backing Plate is also adjustable to accomodate up to an additional 3/4”...
-
Page 5: Installation
Installation 3. Install stud brackets over top of the backing plate frame assembly with 2 screws per side. 1. Fit the ZC baffle under the top panel of the See Adjustability of the Ledgeview Front ZC section for appliance case. Secure as shown with 2 thread more information on position of brackets. - Page 6 6. Insert the appliance into the framing and secure the 8. Remove the window if not already done. Connect stud brackets with two wood screws per side (not the gas and venting. See the heater installation supplied). Make sure the framing is leveled. manual for more information.
- Page 7 a. Decide where the switch is to be installed. Install g. Plug the wire into the switch plate and to the an electrical outlet box (not supplied). outlet box. b. Thread the switch wire through an access hole in h. Reconnect the ignition wire to the receiver if it the appliance.
- Page 8 14. Insert backing plate within the frame assembly. 16. Hook the Ledgeview front assembly to the backing Push plate over wall finish and secure it with two plate flanges. screws per side using the hole or slot at the sides depending of the wall thickness.
-
Page 9: Wiring Diagram
Wiring Diagram Touch Control Wall Switch Connector Battery Holder 4 AA Batteries... -
Page 10: Repair Parts List
Repair Parts List Description Part Numbers 546LFBZC 546FLNZC 546LFZZC 546LFPWZC Black Nickel Bronze Pewter Insulation 620B987 620B987 620B987 620B987 LH Standoff 4005266 4005266 4005266 4005266 RH Standoff 4005265 4005265 4005265 4005265 Cement Board 4005224 4005224 4005224 4005224 Backing Frame Assembly 4005272AZ 4005272AZ 4005272AZ... -
Page 11: Guide D'installation
GUIDE D’INSTALLATION Portrait Devantures Ledgeview 546LF_ZC Certifi ées pour usage avec le foyer Valor 530 seulement pour applications à dégagements zéro (ZC); incompatibles avec encastrables 530INI/IPI. DANGER INSTALLATEUR : Laissez cette notice avec l’appareil. CONSOMMATEUR : Conservez cette notice pour consultation VITRE CHAUDE - RISQUE ultérieure. -
Page 12: Contenu Du Kit
Contenu du kit Isolant 546 ZC 1 Encadrement de plaque de finition Écarteurs 1 Plaque de finition Panneau de béton 1 Devanture Ledgeview Interrupteur mural avec fil 1 Couvercle d’échangeur de chaleur 1 Panneau du haut 1 Déflecteur ZC 1 Pare-étincelles (installé) 2 Écarteurs Panneau Déflecteur... - Page 13 Dimensions en coin 90° Façade de la Face of charpente wall studs 48” (1219 mm) Encastrement Panneau de gypse 6-1/8” (154 mm) 32” (813 mm) panneau de béton à la base du linteau (fourni) Note - Espace de 1” (25 mm) entre le bas du panneau de béton et le dessus de l’encadrement de la...
- Page 14 Ajustabilité de la Devanture Clearview ZC • Méthode 1. La position de l’appareil peut être avancée dans la charpente jusqu’à 1 pouce (25 mm) afin de permettre une épaisseur additionnelle de matériau de finition sous le rebord de la plaque de finition.
- Page 15 Installation 3. Fixez les supports de montage sur l’encadrement de plaque de finition à l’aide de 2 vis par côté. 1. Placez le déflecteur sous la paroi supérieure de la Consultez la section Ajustabilité de la Devanture caisse du foyer. Fixez-le avec deux vis fournies. Ledgeview ZC pour plus d’information.
- Page 16 6. Insérez l’appareil dans l’encastrement et fixez les 9. Ventilateur de circulation d’air 555CFK. Si vous supports de montage aux poteaux de chaque installez le ventilateur, nous vous conseillons de le côté avec deux vis à bois par côté (non-fournies). faire maintenant.
- Page 17 a. Installez une boîte de raccordement électrique f. De l’extérieur de l’appareil, acheminez le fil (non fournie) à l’endroit où sera situé jusqu’à la boîte de raccordement. l’interrupteur. g. Branchez le fil à l’interrupteur et à la boîte b. Insérez le fil de l’interrupteur dans un des trous raccordement électrique.
-
Page 18: Entretien
14. Insérez les montants de la plaque de finition dans 16. Accrochez la devanture Ledgeview sur les onglets de l’encadrement. Poussez la plaque par-dessus la plaque de finition. la finition du mur et fixez-la avec deux vis par côté utilisant le trou ou la fente de fixation selon l’épaisseur de la finition du mur. -
Page 19: Schéma Des Connexions
Schéma des connexions Bouton manuel Bouton principal de la soupape Interrupteur mural Soupape combinée Connecteur Interrupteur marche-arrêt Bloc interrupteur Terminal rouge Arrêt Marche Câble de 8 fils Câble de l’électrode Antenne Étincelle Étincelle Interrupteur marche-arrêt Thermocourant Bloc interrupteur Veilleuse Récepteur Commutateur de réinitialisation Schéma des connexions GV60 Porte-piles... -
Page 20: Liste De Pièces
Liste de pièces Description de pièces 546LFBZC 546FLNZC 546LFZZC 546LFPWZC Noir Nickel Bronze Étain Isolant 620B987 620B987 620B987 620B987 Écarteur gauche 4005266 4005266 4005266 4005266 Écarteur droit 4005265 4005265 4005265 4005265 Panneau de béton 4005224 4005224 4005224 4005224 Encadrement de plaque de 4005272AZ 4005272AZ 4005272AZ...
