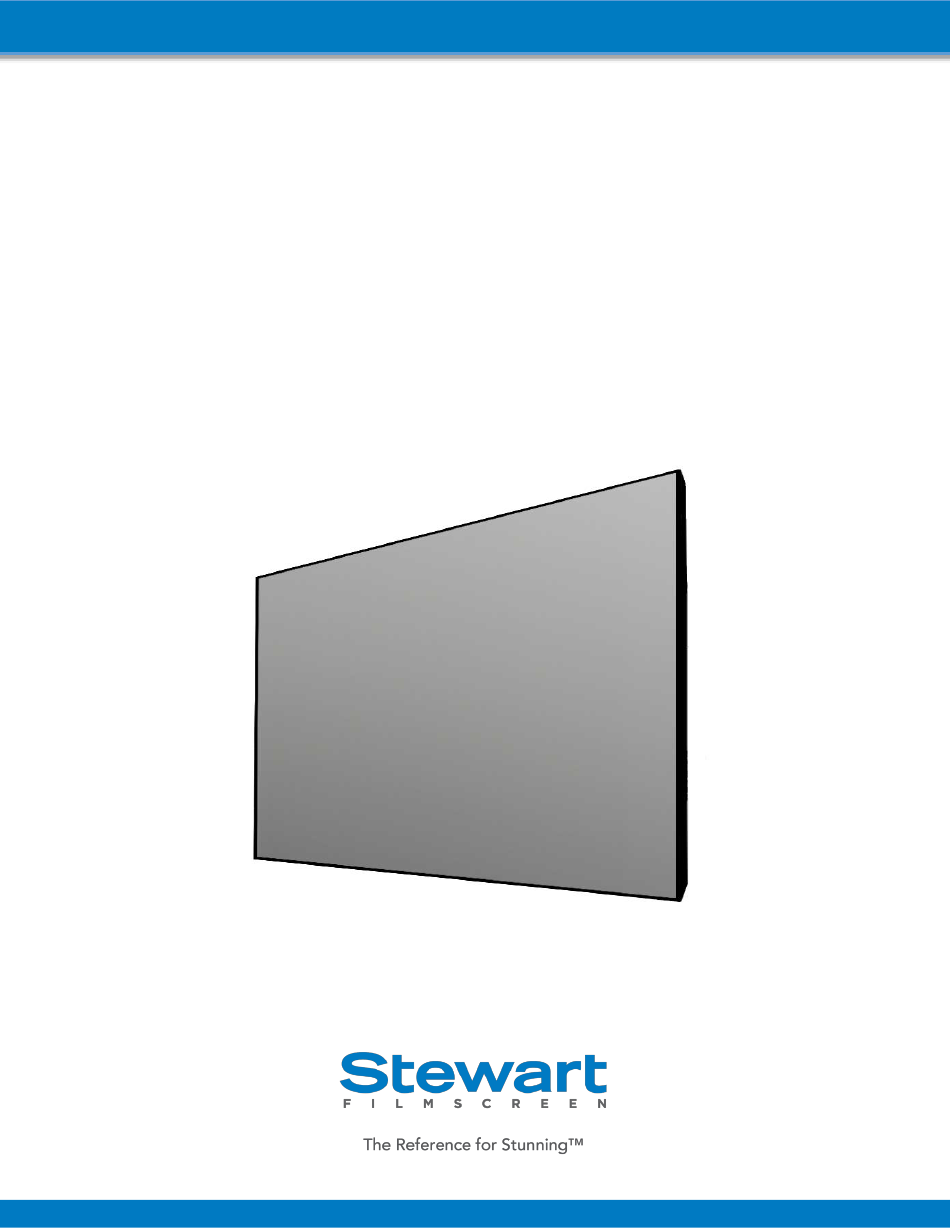

- Page 1 L E D I N S T A L L G U I D E Balón Series Borderless, or Minimally Bordered Flexible Screen System...
- Page 2 BALON SERIES LED KIT CONTENTS The following is what is included in your new LED kit from Stewart. 2X LED Rolls (series roll connector included) 1X IR Controller (remote included) 1X 24 V 6.25 A Power Supply...
- Page 3 BALON SERIES LED KIT INSTALLATION GUIDE Use the following steps to connect the LED kit to the Balón Series. Note: This step should always precede screen material attachment. 1. Start at either bottom corner of the back of the Balón frame, depending on which side you would like your power supply to run on (see Figure 1).
- Page 4 BALON SERIES LED KIT INSTALLATION GUIDE (CONT.) 3. Once you reach the corner/turn on the frame, make a wide loop with the LED strip so that at least 4-5 LED diodes are hanging in the corner to even out the light field coverage (see Figure 3).
- Page 5 Stewart LED Kit Diagram The Stewart Filmscreen 6.25 Amp 24 Vdc power supply is used to provide power to all our LED lighting kits with 1-2 16 foot LED rolls. This ultra-high capacity power supply is perfect for small to large-scale applications requiring multiple LED lighting hardware, by providing a single power source instead of multiple low capacity DC power supplies.
-
Page 6: Power Off
LED KIT IR CODES POWER ON: 0000 006B 0047 0005 0159 00AC 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0041 0015 0041 0015 0041 0015 0041 0015 0015 0015 0041 0015 0041 0015 0041 0015 0041 0015 0041 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0041 0015 0041 0015 0041 0015 0041 0015 0041 0015 0041 0015 0627 0159 0056 0015 0E63 0159 0056 0015 0015 0001 0E63 0159 0056 0015 0E63 0159 0056 0015 0E63 0159 0056 0015 0015 0001 0E63 0159 0056... - Page 7 RED 2: 0000 006B 003D 000B 015B 00AD 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0041 0015 0041 0015 0041 0015 0041 0015 0015 0015 0041 0015 0041 0015 0041 0015 0015 0015 0015 0015 0015 0015 0041 0015 0015 0015 0015 0015 0015 0015 0015 0015 0041 0015 0041 0015 0041 0015 0015 0015 0041 0015 0041 0015 0041 0015 0041 0015 0015 0000 061A 015B 0057 0015 0E77 015B 0057 0015 0E77 015B 0057 0015 0E77 015B 0057 0015 0015 0000 0E77 015B 0057 0015 0E77 015B...
- Page 8 GREEN 2: 0000 006B 004B 0002 015A 00AD 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0041 0015 0041 0015 0041 0015 0041 0015 0015 0015 0041 0015 0041 0015 0041 0015 0041 0015 0015 0015 0015 0015 0041 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0041 0015 0041 0015 0015 0015 0041 0015 0041 0015 0041 0015 0041 0015 0629 015A 0056 0015 0E69 015A 0056 0015 0015 0000 0E69 015A 0056 0015 0E69 015A 0056 0015 0E69 015A 0056 0015 0E69 015A 0056 0015 0E69...
- Page 9 BLUE 2: 0000 006B 0023 0002 015B 00AC 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0041 0015 0041 0015 0041 0015 0041 0015 0015 0015 0041 0015 0041 0015 0041 0015 0015 0015 0041 0015 0015 0015 0041 0015 0015 0015 0015 0015 0015 0015 0015 0015 0041 0015 0015 0015 0041 0015 0015 0015 0041 0015 0041 0015 0041 0015 0041 0015 0015 0000 0615 015B 0056 0015 0E72 BLUE 3:...
- Page 10 STROBE: 0000 006B 0049 0006 015A 00AD 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0041 0015 0041 0015 0041 0015 0041 0015 0015 0015 0041 0015 0041 0015 0041 0015 0041 0015 0041 0015 0041 0015 0041 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0041 0015 0041 0015 0041 0015 0041 0015 0629 015A 0056 0015 0015 0000 0E65 015A 0056 0015 0E65 015A 0056 0015 0E65 015A 0056 0015 0E65 015A 0056 0015 0E65 015A 0056 0015 0015...
