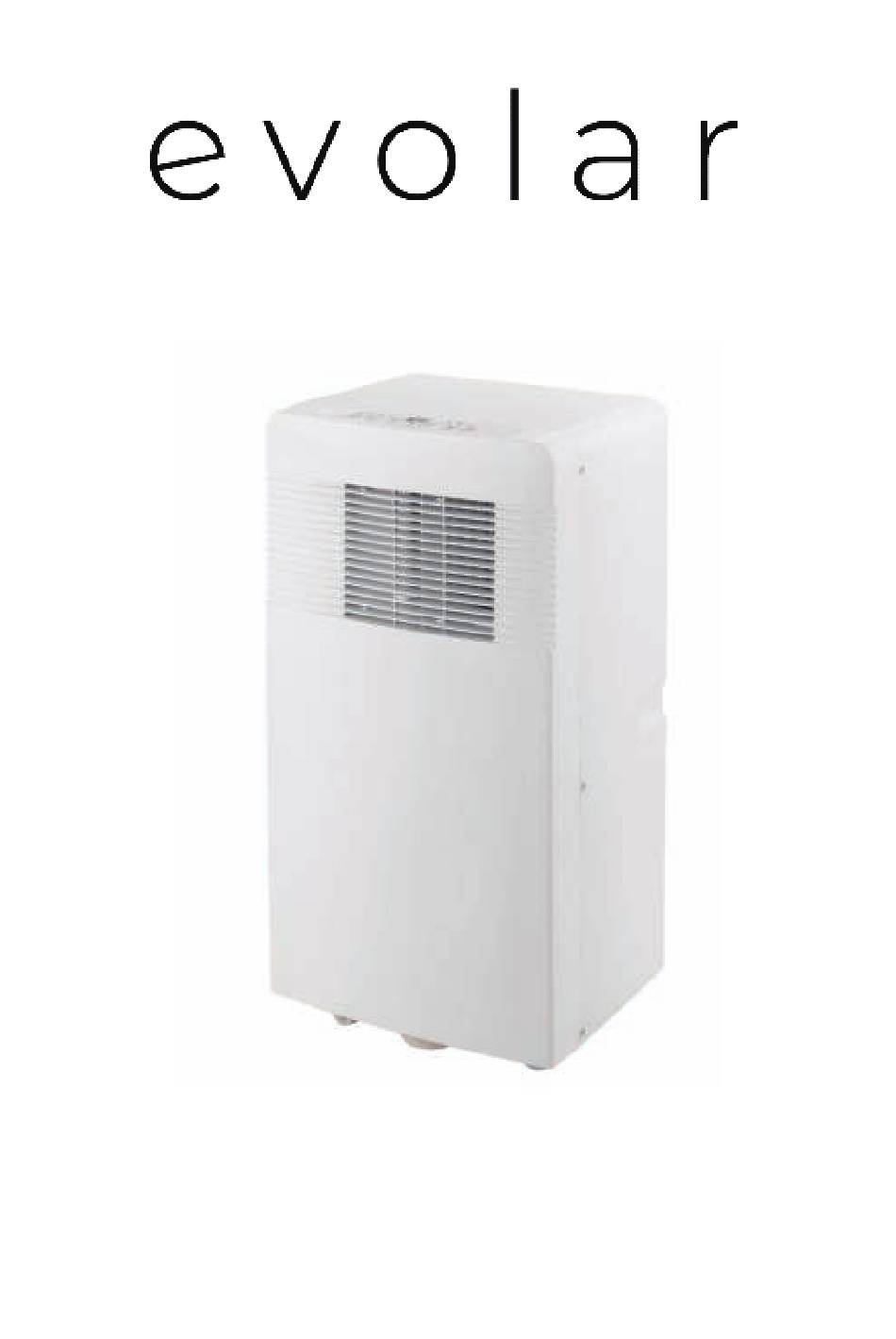

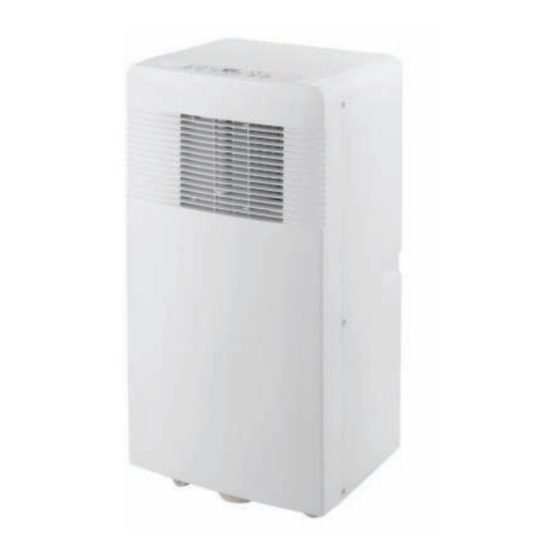

- Page 1 Handleiding mobiele airconditioner: Installatie- en bedieningshandleiding Evolar EVO-07C Evolar EVO-09C...
- Page 2 Before the installation and use, carefully and completely read the installation and user manual. Installation regulations per type: Do not use or store the Evolar EVO-07C in a room smaller than 4m2 and the Evolar EVO-09C in a room smaller than 12 m2.
- Page 3 Nederlands (NL): Technische gegevens: Type/Model Evolar EVO-07C Evolar EVO-09C 2,05 kW 2,6 kW Koelcapaciteit kW Koelcapaciteit Btu 7000 Btu/uur 9000 Btu/uur Verwarmingscapaciteit n.v.t. n.v.t. R290 R290 Koudemiddel Type koudemiddel Propaangas Propaangas Vulling koudemiddel 140 gram 160 gram Toelaatbare druk 2.6 MPa 2.6 MPa...
- Page 4 Veiligheidsinstructies: Voor gebruik dient u de installatie- en gebruikershandleiding zorgvuldig door te lezen. De mobiele airconditioner dient tijdens gebruik en transport ten alle tijden rechtop te staan. Indien het apparaat niet volledig rechtop heeft gestaan, dient u 2 uur te wachten voordat het apparaat gebruikt kan worden.
- Page 5 In een niet geventileerde ruimte dient u bij gebruik of bij het opslaan extra maatregelen nemen ter voorkoming van brand of explosie door weggelekt koelmiddel. Installatie voorschriften per type: Gebruik of bewaar de Evolar EVO-07C niet in een ruimte kleiner dan 4m2 en de Evolar EVO-09C niet in een ruimte kleiner dan 12m2.
- Page 6 Accessoires: Onderdeel Omschrijving Raamset (rechthoekige aansluiting) Slangaansluiting airco Afvoerslang warme lucht Slangaansluiting raamset Afstandbediening...
- Page 7 4. Ventilator standen toets 5. Timer aan/uit toets Installatie De Evolar EVO-07C en EVO-09C zijn mobiele airco/luchtontvochtigers welke verplaatst kunnen worden van ruimte naar ruimte. Volg onderstaande installatie instructies bij ingebruikname: Verwijder de verpakkingsmaterialen en plaats het apparaat dusdanig dat het rechtop blijft staan.
- Page 8 Draai beide uiteinden van de afvoerslang in de vierkante fixeerclip en de platte fixeerclip. Plaats de vierkante fixeerclip in de openingen aan de achterkant van de airconditioner. Plaats het andere uiteinde van de afvoerslang op de dichtstbijzijnde vensterbank. Om te ontvochtigen sluit u een waterslang aan op het wateraftappunt (nummer 6). Deze slang leidt u in een opvangbak.
- Page 9 Als de waterpomp is beschadigd, kan de onderbroken drainage ook worden gebruikt. Onder deze omstandigheden, sluit dan een afvoerslang aan op de onderste fixeerclip wanneer het controlelampje voor ‘water vol’ oplicht. Alarmfunctie voor als het interne waterreservoir vol is Het interne waterreservoir in de airconditioner heeft één veiligheidsschakelaar voor het waterniveau, dat het waterniveau controleert.
- Page 10 (50CM) Garantie Evolar biedt een garantie van 24 maanden. Uw garantiebewijs is geldig als het product in overeenstemming met de instructies wordt gebruikt en voor het doel waarvoor het is gemaakt. Het oorspronkelijke aankoopbewijs met de datum van aankoop, naam van de verkoper en het artikelnummer van het product moet worden ingediend.
- Page 11 CE-Conformiteitsverklaring JagBa B.V., te Nijmegen, 04-01-2019, verklaart hierbij dat de mobiele airconditioner/luchtontvochtiger van het merk Evolar, types EVO-07C en EVO-09C voldoet aan de LVD-richtlijn 2014/35/EU en aan de ECM richtlijn 2014/30/EU en in overeenstemming met de onderstaande normen is:...
- Page 12 Manual portable air conditioner: Installation and operation Manual Evolar EVO-07C Evolar EVO-09C...
- Page 13 Before the installation and use, carefully and completely read the installation and user manual. Installation regulations by type: Do not use or store the Evolar EVO-07C in a room smaller than 4m2 and the Evolar EVO-09C in a room smaller than 12 m2.
- Page 14 Technical data: Type / Model Evolar EVO-07C Evolar EVO-09C Cooling capacity kW 2.05 kW 2.6 kW 7000 Btu / hr 9000 Btu / hr Cooling capacity Btu heating Capacity refrigerant R290 R290 propane propane type of refrigerant filling refrigerant 140 grams...
- Page 15 Safety instructions: You are required to carefully read the operating manual through. The portable air conditioner must stand upright during use and transport at all times. If the device has not been fully erect, you must wait 2 hours before the device can be used. The unit is suitable for indoor use only.
- Page 16 In an unventilated room should you use or store to take additional measures to prevent fire or explosion by refrigerant leakage. Installation rules for each type: use or store the Evolar EVO-07C not in a space smaller than 4m2 and Evolar EVO-09C not in a space smaller than 12m2.
- Page 17 Accessories: Part Description Framework set (rectangular connector) Hose Connection AC Exhaust hose hot air Hose Connector Framework set remote...
- Page 18 5. Timer on / off button installation The Evolar EVO and EVO-07C-09C are mobile air-conditioning / dehumidifier which can be moved from room to room. Follow the installation instructions on commissioning: Remove the packaging and place the device so that it stays upright.
- Page 19 Place the other end of the hose to the nearest window. To dehumidify connect a water hose to the water tap point (number 6). This hose leads into a collection tray. Please note that the hose must not go up. To cool you to connect a drain hose.
- Page 20 Alarm function for when the internal water reservoir is full The internal water reservoir in the air conditioner has a safety switch for the water level, which controls the water level. When the water reaches an anticipated height, light-called 'water-filled' indicator on it.
-
Page 21: Troubleshooting
(50CM) Guarantee Evolar offers a 24 month warranty. Your warranty is valid if the product is used in accordance with the instructions and for the purpose for which it was created. The original purchase receipt with the date of purchase, the vendor name and the item number of the product should be submitted. If you require service, and warranty questions on www.evolar.nl... - Page 22 JagBa BV, Nijmegen, 04-01-2019, declares that the mobile air conditioner / dehumidifier of the brand Evolar, types EVO and EVO-07C-09C fulfills the LVD Directive 2014/35 / EU and Directive 2014 ECM / 30 / EU and in accordance with the following standards:...
