NB389
18.04.2008
Rev.1.3
NO

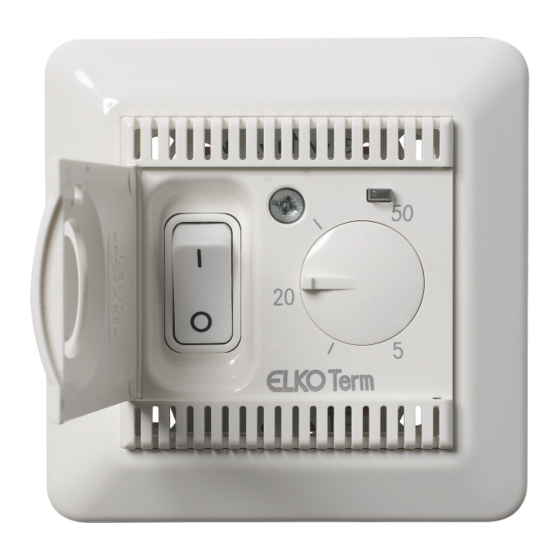

T2300-termostatene har 2-polt bryter og er laget for styring
av varmekabler, varmefolie eller varmeovner. Rød lysdiode
indikerer at termostaten er innkoblet og at gulvet/rommet
varmes opp.
Installasjon. Husk å koble fra nettspenningen!
1. Åpne lokket, løsne festeskruen og ta av frontplaten.

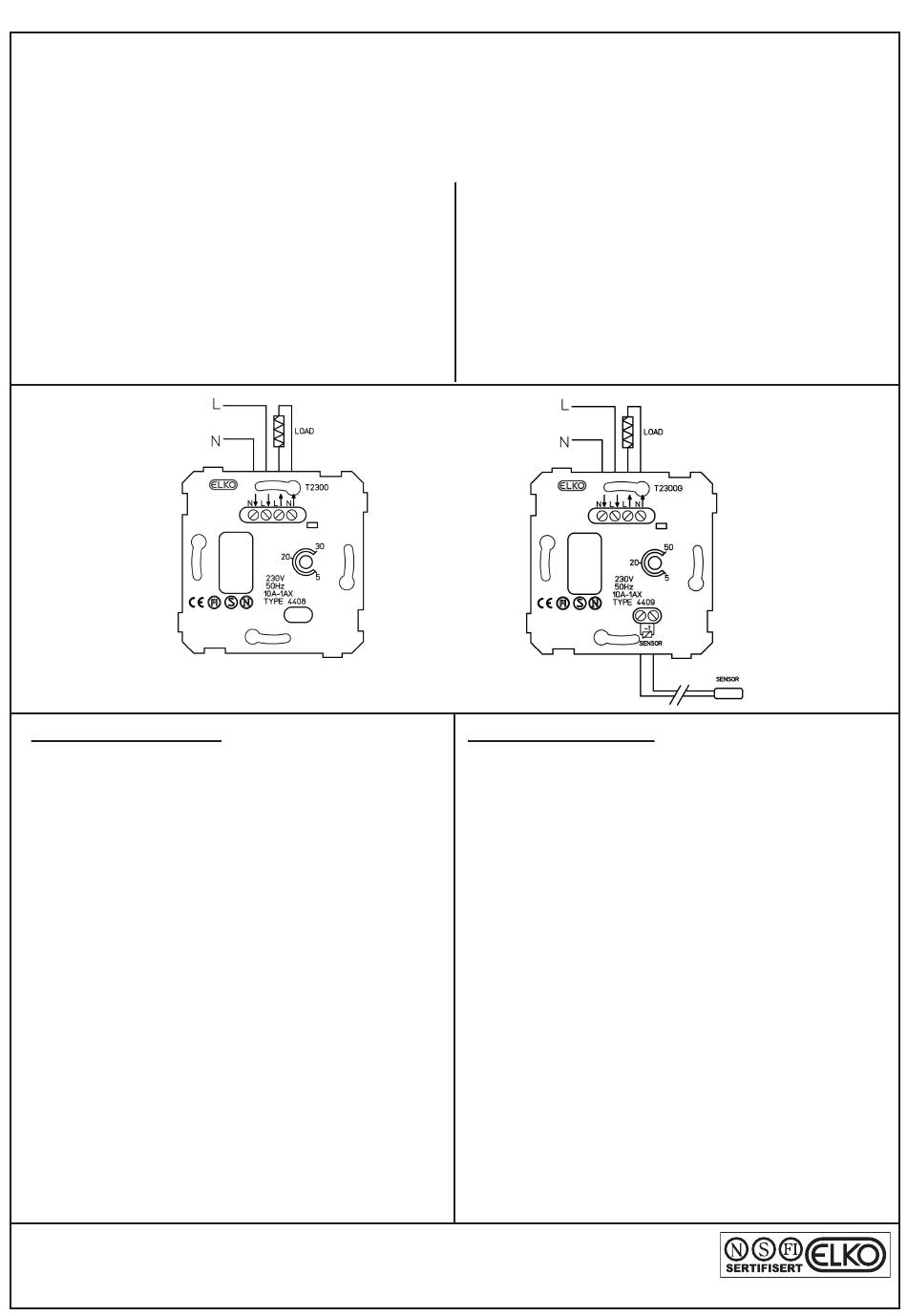

2. Koble til termostaten som vist i koblingsskjemaet.
Tekniske spesifikasjoner:
T2300
har innebygget temperaturføler og innstillings-
område 5 til 30°C.
T2300G har ekstern temperaturføler og innstillingsområde
5 til 50°C.
2-polt av-på bryter
Arbeidsspenning: 230V 50Hz
Max. belastning: 2300W, 10A cos φ = 1
Belastning transformator: 250VA
Beskyttet mot overspenning.
Beskyttet mot overtemperatur (110°C).
Sikringen mot overtemperatur har ingen tilbakestilling. Dette
betyr at termostaten har vært overbelastet og må byttes
dersom den har vært varmere enn 110°C.
Arbeidstemperatur: -10°C til 30°C.
Tilkobling: max. 2x 2,5mm² pr. klemme.
Tikoblingsklemmer med trådbeskyttelse.
Kapslingsklasse: IP20.
Gulvsensor: Dobbelisolert. Motstand ved +10°C: 20 kΩ.
NB! Spesialavfall
ELKO AS, Postboks 234, 1301 Sandvika, Tlf: 67 80 73 00 Fax: 67 80 73 01 www.elko.no
ELKO AB, Box 47020, 100 74 Stockholm , Tel. 08-449 27 00, Fax. 08-449 27 30 www.elko.se
ELKO Suomi Oy, Olarinluoma 9b, 02200 Espoo, Puh. +358 9-4393210, Fax. +358 9-43932120 www.elko.fi
Bruksanvisning for/för
elektroniske termostater
T2300 30°C - RS16 art.nr. 4408
T2300G 50°C - RS16 art.nr. 4409
Motstand ved +30°C: 8 kΩ.
SV
T2300-termostaterna har 2-polig brytning och är avsedda
för reglering av värmekablar, värmefolie eller elradiatorer.
Röd lysdiod indikerar att termostaten är inkopplad och att
golvet/rummet värms upp.
Installation. Glöm ej koppla från nätspänningen!
1. Öppna locket, lossa fästskruven och ta av frontplattan.
2. Anslut termostaten enligt kopplingsschemat.
Tekniska specifikationer:
T2300
har inbyggd temperaturgivare och inställnings-
område 5 till 30°C.
T2300G har extern temperaturgivare och inställningsområde
5 till 50°C.
Brytare: 2-polig
Arbetsspänning: 230V 50Hz
Max. belastning: 2300W, 10A cos φ = 1
Belastning transformator: 250VA
Överspänningsskydd.
Temperaturskydd (110°C)
Temperaturskyddet har ingen återställning. Har temperatur-
skyddet löst ut innebär det att termostaten varit överbelastad
och måste bytas eftersom den varit varmare än 110°C.
Arbetstemperatur: -10°C till 30°C.
Anslutning: max. 2x 2,5mm² pr. klämma.
Anslutningsklämmor med trådledarskydd.
Kapslingsklass: IP20.
Golvgivare: Dubbelisolerad. Motstånd vid +10°C: 20kΩ.
OBS! Specialavfall
Motstånd vid +30°C: 8kΩ.
