4. AANWIJZIGINGEN VOOR DE BEDRADING

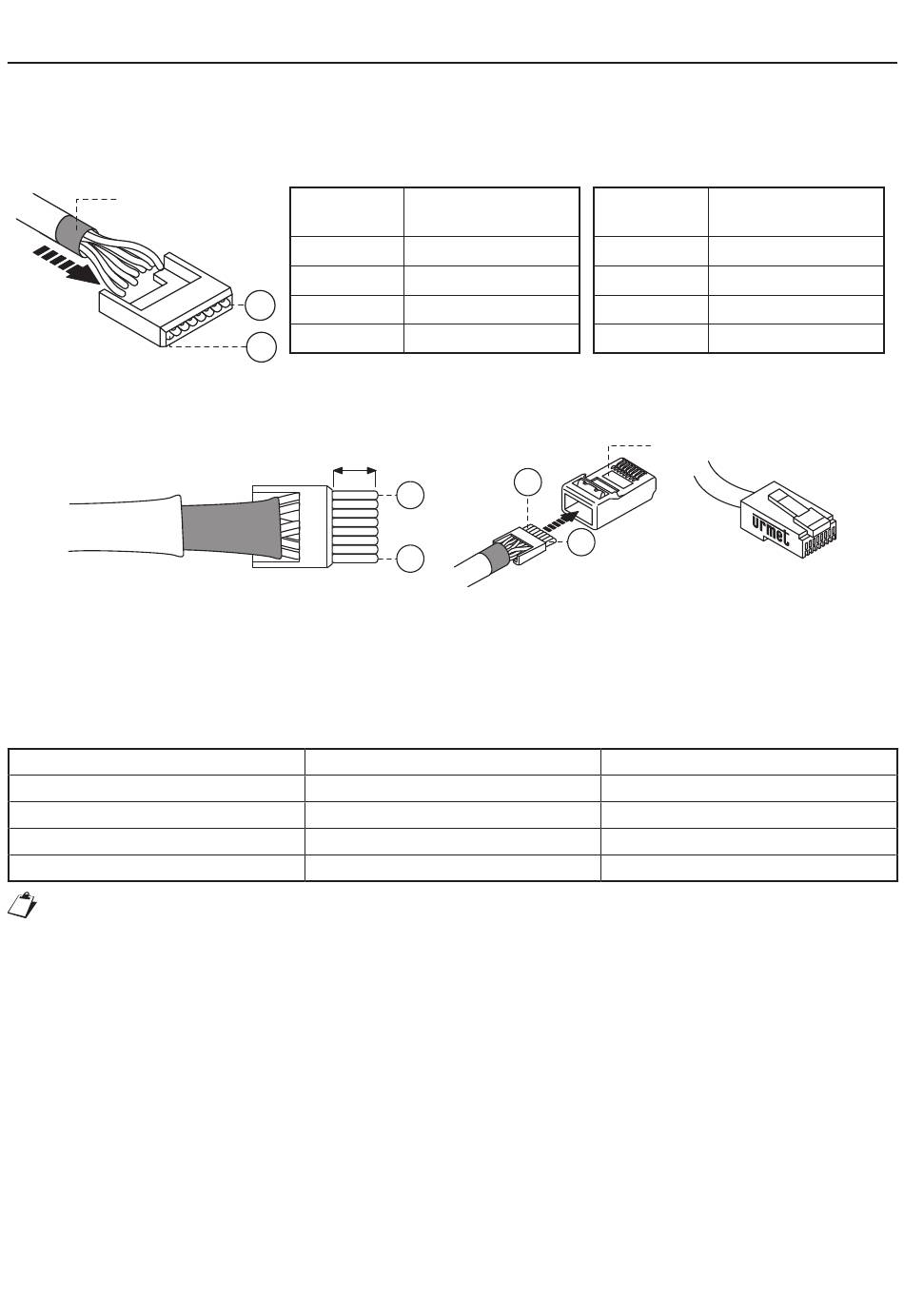

Ethernetkabel RJ45
Het Ipercom-systeem is ontwikkeld om te functioneren met de standaard EIA/TIA 568B.
• Plaats de kabel op een van de RJ45 stekkers met het Urmet-logo.
• Steek de stekker in de geleiding, met inachtneming van de kleurcode (Standaard T568B)
Grijze kabelmantel
• Snijd de kabels zodanig dat ze circa 5 mm uit de geleiding steken, steek de geleiding in de plug en krimp
de kabel met een krimptang.
• Controleer of de grijze kabelmantel in de plug blijft zitten. Dit type aansluiting garandeert GEEN dubbele
isolatie.
• Sluit een uiteinde van de Ethernet-kabel aan op de POE-systeem-switch en het andere op de LAN
-connector van het toestel.
4.1 AFSTANDEN EN DOORSNEDE KABELS
Soort aansluiting
Oproep aan verdieping
Paniekalarm
Oproep herhalen
LAN
De kabels moeten voldoen aan de norm NEN-EN- IEC 60332-1-2 als de doorsnede 0,5 mm
of groter is, of aan de norm NEN_EN-IEC 60332-2-2 als de doorsneder minder bedraagt dan
0,5 mm .
2
(#) Om te garanderen dat de beeldintercom op de maximum afstanden werkt, moet een kabel van categorie
5e worden gebruikt en moet de dubbele gevlochten draad een AWG24 doorsnede hebben.
De maximum weerstand van elke afzonderlijke geleider mag niet hoger zijn dan 10ohm/100m.
De kabel moet voldoen aan de volgende normen:
- EIA/TIA 568-B.2 of EIA/TIA 568-C.2
- EN50288 3-1
- IEC 61156-5
De verbinding tussen de beeldintercom IP en de POE-switch met een enkele kabel worden gedaan
zonder gebruik van extra koppelsnoeren.
24
Stekker nr.
1 Wit-Oranje
2 Oranje
1
3 Wit-Groen
4 Blauw
8
~ 5 mm
1
8
Maximum afstand
Kleur kabel
1
8
30 m
30 m
30 m
100 m
Stekker nr. Kleur kabel
5 Wit-Blauw
6 Groen
7 Wit-Bruin
8 Bruin
Plug
Minimum - maximum doorsnede
0,5 - 1 mm
0,5 - 1 mm
0,5 - 1 mm
CAT5e (#)
2
2
2
2
