3. INSTALLAZIONE

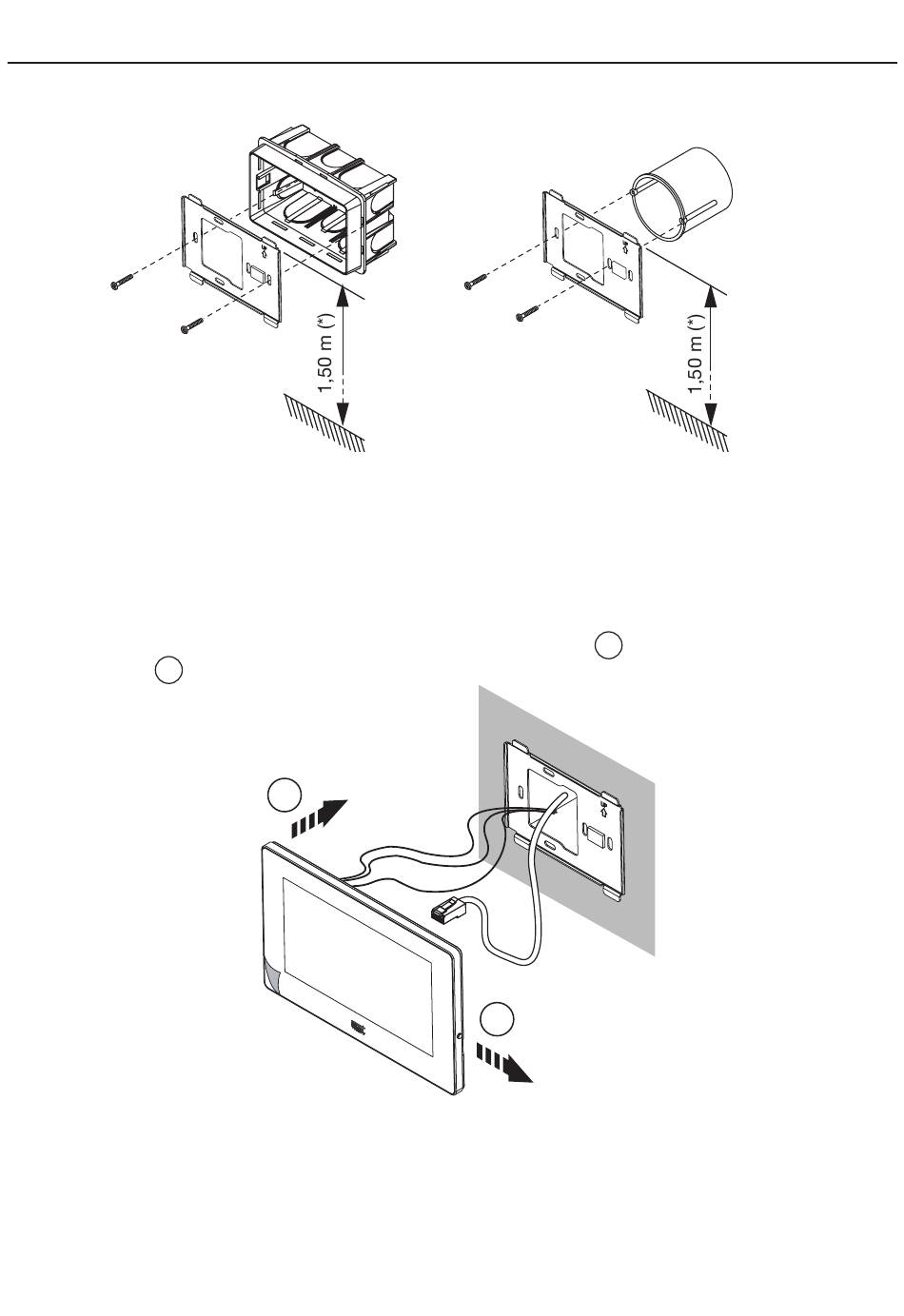

• Murare la scatola incasso Mod. 503 o la scatola a incasso Ø 60 all'altezza indicata nel disegno seguente.
• Fissare la staffa alla scatola incasso come indicato.
n.2 M3,5 x 19 mm
a corredo
(*) Nel caso di persone con disabilità o specifiche necessità di tipo D1 (con età avanzata), D2 (con difficoltà
motoria degli arti inferiori) e D3 (con difficoltà motoria degli arti superiori), il centro del dispositivo dovrà
essere posizionato ad una altezza compresa tra 110 cm e 130 cm rispetto al piano di calpestio. Per
ulteriori dettagli vedere la Norma tecnica CEI 64-21:2016-12 – Ambienti residenziali. Impianti adeguati
all'utilizzo da parte di persone con disabilità o specifiche necessità.
• Collegare ai fili del connettore gli eventuali conduttori delle funzioni panico, suoneria supplementare,
chiamata al piano.
• Accostare il videocitofono alla staffa centrando gli appositi agganci 1 e farlo scorrere verso destra fino
al suo arresto 2 .
• Rimuovere la pellicola di protezione dal display.
DS1741-001
Scatola
503
n.2 M3,5 x 19 mm
a corredo
1
2
Scatola
Ø 60 mm
3
