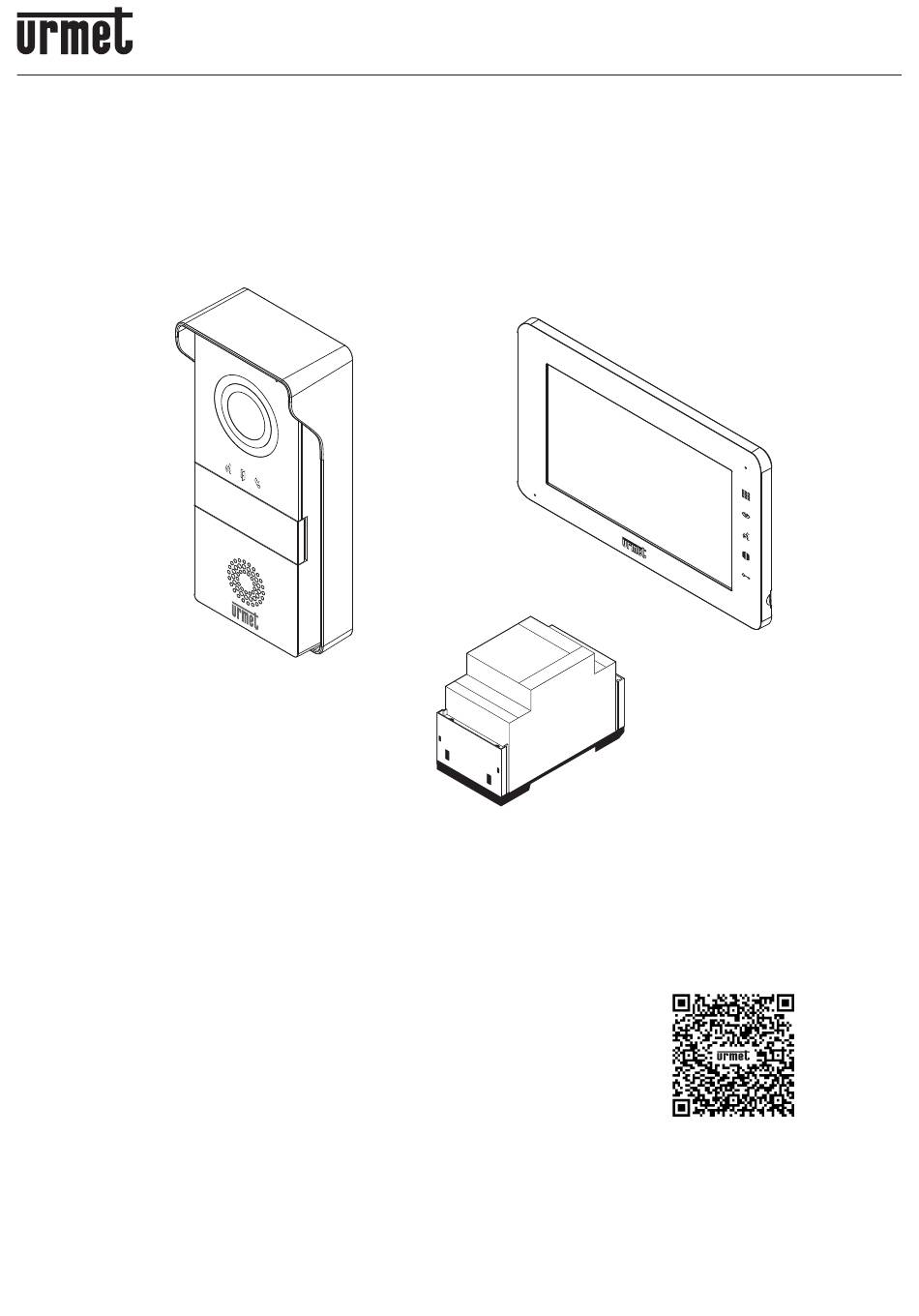

DS1744-001
KIT VIDEO 2 FILI MONOFAMILIARE CON VIDEOCITOFONO 7"
La documentation en français est disponible en scannant le code QR suivant
La documentación en español está disponible escaneando el siguiente código QR
A documentação em português está disponível através da leitura do seguinte código QR
Η τεκμηρίωση στα ελληνικά είναι διαθέσιμη σαρώνοντας τον ακόλουθο κωδικό QR
Dokumentacioni në gjuhën shqipe është i disponueshëm duke skanuar kodin QR të mëposhtëm
Urmet S.p.A si impegna a ridurre l'impatto ambientale utilizzando esclusivamente carta riciclata per stampare la documentazione
relativa al prodotto. / Urmet S.p.A is committed to reducing environmental impact by using exclusively recycled paper for printing
product documentation.
2 WIRE SINGLE USER KIT WITH 7" MONITOR
Sch./Ref. 1744/501
LIBRETTO INSTALLAZIONE
INSTALLATION BOOKLET
Mod.
1744
LBT21692
Advertisement
Table of Contents
Related Manuals for urmet domus 1744/501
Summary of Contents for urmet domus 1744/501
- Page 1 DS1744-001 LBT21692 KIT VIDEO 2 FILI MONOFAMILIARE CON VIDEOCITOFONO 7” 2 WIRE SINGLE USER KIT WITH 7” MONITOR Sch./Ref. 1744/501 LIBRETTO INSTALLAZIONE INSTALLATION BOOKLET La documentation en français est disponible en scannant le code QR suivant La documentación en español está disponible escaneando el siguiente código QR A documentação em português está...
-
Page 2: Table Of Contents
ITALIANO Sommario 1. COMPOSIZIONE DEL KIT ..................................3 2. PARTI DI RICAMBIO ....................................3 3. DISPOSITIVI ACCESSORI ..................................3 4. AVVERTENZE PER L’INSTALLAZIONE ..............................4 5. SCHEMA DI COLLEGAMENTO A BLOCCHI ............................4 5.1 TABELLA DELLE DISTANZE E DISPOSITIVI NEL SISTEMA ....................4 6. DESCRIZIONE DEL VIDEOCITOFONO ..............................5 6.1 COMPONENTI DEL VIDEOCITOFONO ............................5 6.2 MODALITÀ... -
Page 3: Composizione Del Kit
1. COMPOSIZIONE DEL KIT Il kit videocitofonico Sch. 1744/501 permette di realizzare un impianto monofamiliare con cablaggio semplificato. Le caratteristiche del sistema sono le seguenti: Pulsantiera • Pulsantiera realizzata in metallo con visiera antipioggia; • Telecamera a colori Day&Night con illuminazione del soggetto mediante LED a infrarossi;... -
Page 4: Avvertenze Per L'installazione
4. AVVERTENZE PER L’INSTALLAZIONE Leggere attentamente le avvertenze contenute nel presente documento in quanto forniscono importanti indicazioni riguardanti la sicurezza di installazione, uso e manutenzione. • I dispositivi facenti parte del kit dovranno essere destinati solo all’uso per il quale sono stati espressamente concepiti. Ogni altro uso è... -
Page 5: Descrizione Del Videocitofono
6. DESCRIZIONE DEL VIDEOCITOFONO 6.1 COMPONENTI DEL VIDEOCITOFONO Vista frontale Vista posteriore Led di segnalazione Attivazione serratura elettrica • BIANCO: videocitofono alimentato (sempre acceso) Microfono • ROSSO: volume suoneria a 0 (funzione MUTE attiva) Display Tasto Impostazioni Altoparlante Autoinserzione / Impostazione parametri audio/video 10. -
Page 6: Descrizione Della Morsettiera
2. Collegare i cavi provenienti dall’impianto alla morsettiera 3. Agganciare il videocitofono alla staffa come indicato dalle estraibile: frecce: 6.3 DESCRIZIONE DELLA MORSETTIERA 15V / GND Ingresso tensione di alimentazione di rete 15V BUS+ / BUS- Collegamento alla pulsantiera RING / GND Collegamento alla suoneria supplementare 7. -
Page 7: Modalità Di Installazione
7.2 MODALITÀ DI INSTALLAZIONE Murare verticalmente la scatola ad incasso tipo 503 o la scatola a incasso Ø 60: 2. Separare il tettuccio antipioggia dal frontale della pulsantiera 3. Rimuovere la guaina protettiva in gomma come indicato e perforare i punti di pre-rottura utilizzando un oggetto e fissarlo assicurandosi che il passaggio dei cavi provenienti appuntito. - Page 8 4. Eseguire passaggio cavi attraverso guaina 5. Reinserire la guaina protettiva che chiude la sede dei collegamenti sulla pulsantiera. successivamente effettuare i collegamenti sulla morsettiera facendo attenzione a rispettare le polarità indicate. 6. Ancorare il frontale al tettuccio antipioggia come indicato in 7.
-
Page 9: Descrizione Della Morsettiera
7.4 DESCRIZIONE DELLA MORSETTIERA MORSETTIERA A 6 VIE Morsetti elettroserratura pedonale SE+ / SE- Collegamento al videocitofono BUS+ / BUS- Azionamento elettroserratura passo carraio (3A @ 30 V NO-NC / C MORSETTIERA A 2 VIE AP+ / AP- Pulsante androne 7.5 LED INDICATORI DI STATO Sulla parte frontale della pulsantiera sono presenti 3 icone retroilluminate dedicate alle segnalazioni sullo stato dell’impianto. -
Page 10: Installazione Dell'alimentatore Di Sistema
8. INSTALLAZIONE DELL’ALIMENTATORE DI SISTEMA ALIMENTATORE DI SISTEMA Alimentatore in CAT II 2500 V. L’alimentatore, una volta installato, è soggetto a tensioni transitorie superiori a quelle della categoria di sovratensione di progetto. Necessita pertanto di una protezione supplementare dalle tensioni transitorie esterne all’apparecchiatura. Installazione su barra DIN (3 moduli da 18 mm). -
Page 11: Funzionamento
11 FUNZIONAMENTO 11.1 RICEZIONE DI UNA CHIAMATA DALLA PULSANTIERA Alla ricezione di una chiamata dalla pulsantiera, il display del videocitofono si accende, visualizzando l’icona in alto a sinistra. Con suoneria disattivata, sul display compare l’icona (funzione MUTE). Per rispondere e iniziare una conversazione con l’esterno, premere il tasto . -
Page 12: Videosorveglianza E Regolazione Immagine E Suoni
13. VIDEOSORVEGLIANZA E REGOLAZIONE IMMAGINE E SUONI Premendo il tasto con il videocitofono a riposo, si attiva la telecamera della pulsantiera e il display del videocitofono si accende (autoinserzione con funzione di videosorveglianza). Con il display acceso, è possibile modificare l’immagine del videocitofono e i suoni del sistema. Visualizza, a rotazione, la regolazione che si vuole effettuare... - Page 13 ENGLISH CONTENTS 1. KIT COMPOSITION ....................................14 2. SPARE PARTS ......................................14 3. ACCESSORY DEVICES ...................................14 4. INSTALLATION WARNINGS..................................15 5. CONNECTION BLOCK DIAGRAM ................................15 5.1 TABLE OF DISTANCES AND DEVICES IN THE SYSTEM .....................15 6. DESCRIPTION OF VIDEO DOOR PHONE...............................16 6.1 VIDEO DOOR PHONE COMPONENTS ............................16 6.2 INSTALLATION MODE ................................16 6.3 DESCRIPTION OF THE TERMINAL BOARD ..........................17 7.
-
Page 14: Kit Composition
1. KIT COMPOSITION The video door phone Ref. 1744/501 allows you to create a single user system with simplified wiring. The system features are as follows: Outdoor Station • Outdoor Station in metal with raincover; • Day&Night colour camera with illumination of the person via infra-red LED;... -
Page 15: Installation Warnings
4. INSTALLATION WARNINGS Read the warnings in this document carefully as they provide important information for safe installation, use and maintenance. • The devices composing the kit must only be used according to the use for which they were exclusively designed. Any other use is considered misuse. -
Page 16: Description Of Video Door Phone
6. DESCRIPTION OF VIDEO DOOR PHONE 6.1 VIDEO DOOR PHONE COMPONENTS Front view Rear view Signalling LED Electric lock activation • WHITE: video door phone powered (always on) Microphone • RED: with MUTE function active (volume 0) Display Settings Key Speaker Auto-insertion / Audio/video parameters setting 10. -
Page 17: Description Of The Terminal Board
2. Connect the cables coming from the system to the removable 3. Hook the video door phone on the bracket as indicated by terminal board: the arrows: 6.3 DESCRIPTION OF THE TERMINAL BOARD 15V / GND Mains power supply voltage input 15 V BUS+ / BUS- Outdoor station connection RING / GND... -
Page 18: Installation Mode
7.2 INSTALLATION MODE Vertically mount the recessed box type 503 or recessed box Ø 60 in the wall: 2. Separate the raincover from the front of the outdoor station 3. Remove the rubber sheath as indicated and perforate the pre-breakage points using a pointed object. and fasten it ensuring cable passage from the system coincide with the perforated panel of the raincover: No. - Page 19 4. Pass the cables using the sheath and then the connections 5. Re-insert the protective sheath closing the connections compartment on the outdoor station. on the terminal board paying attention to respect the polarity indicated. 6. Anchor the front panel to the raincover as indicated in the 7.
-
Page 20: Description Of The Terminal Board
7.4 DESCRIPTION OF THE TERMINAL BOARD 6-WAY TERMINAL BOARD SE+ / SE- Pedestrian electric lock terminals BUS+ / BUS- Video door phone connection NO-NC / C Driveway electric lock activation (3A @ 30 V 2-WAY TERMINAL BOARD Hall button AP+ / AP- 7.5 STATUS INDICATORS LED There are 3 backlit icons on the front part of the outdoor station dedicated to signalling system status. -
Page 21: Installation Of The System Power Supply Unit
8. INSTALLATION OF THE SYSTEM POWER SUPPLY UNIT 8.1 SYSTEM POWER SUPPLY UNIT Power supply unit in CAT II 2500 V. The power supply unit, once installed, is subject to transitory voltages over those of the design overvoltage category. Additional protection is necessary from the external transitory voltages to the equipment. -
Page 22: Operation
11 OPERATION 11.1 RECEIVING CALL FROM OUTDOOR STATION On receipt of the call from the outdoor station, the video door phone display switches on, displaying the icon on the top left. With the ringtone disabled, the display shows the icon (MUTE function). -
Page 23: Cctv And Adjustment Of Images And Sounds
13. CCTV AND ADJUSTMENT OF IMAGES AND SOUNDS Pressing with video door phone in standby, the outdoor station camera activates on and the video door phone display switches on (auto-insertion with CCTV function). With the display on, you can edit the image of the video door phone and the sounds of the system. Display, in rotation, the adjustment you want to execute Press with the display on to exit... -
Page 24: Schema Di Collegamento / Connection Diagram
14. SCHEMA DI COLLEGAMENTO / CONNECTION DIAGRAM Linea/Line 100 - 240V~ Alimentatore Power supply (VX.008) BUS+ BUS- Videocitofono RING Video door phone Suoneria esterna Additional ringtone BUS+ BUS- NO/NC Passo carraio Driveway Pulsantiera Outdoor station Pulsante androne Serratura elettrica Hall button Electric lock VX.008 REV.
