3. INSTALLATION

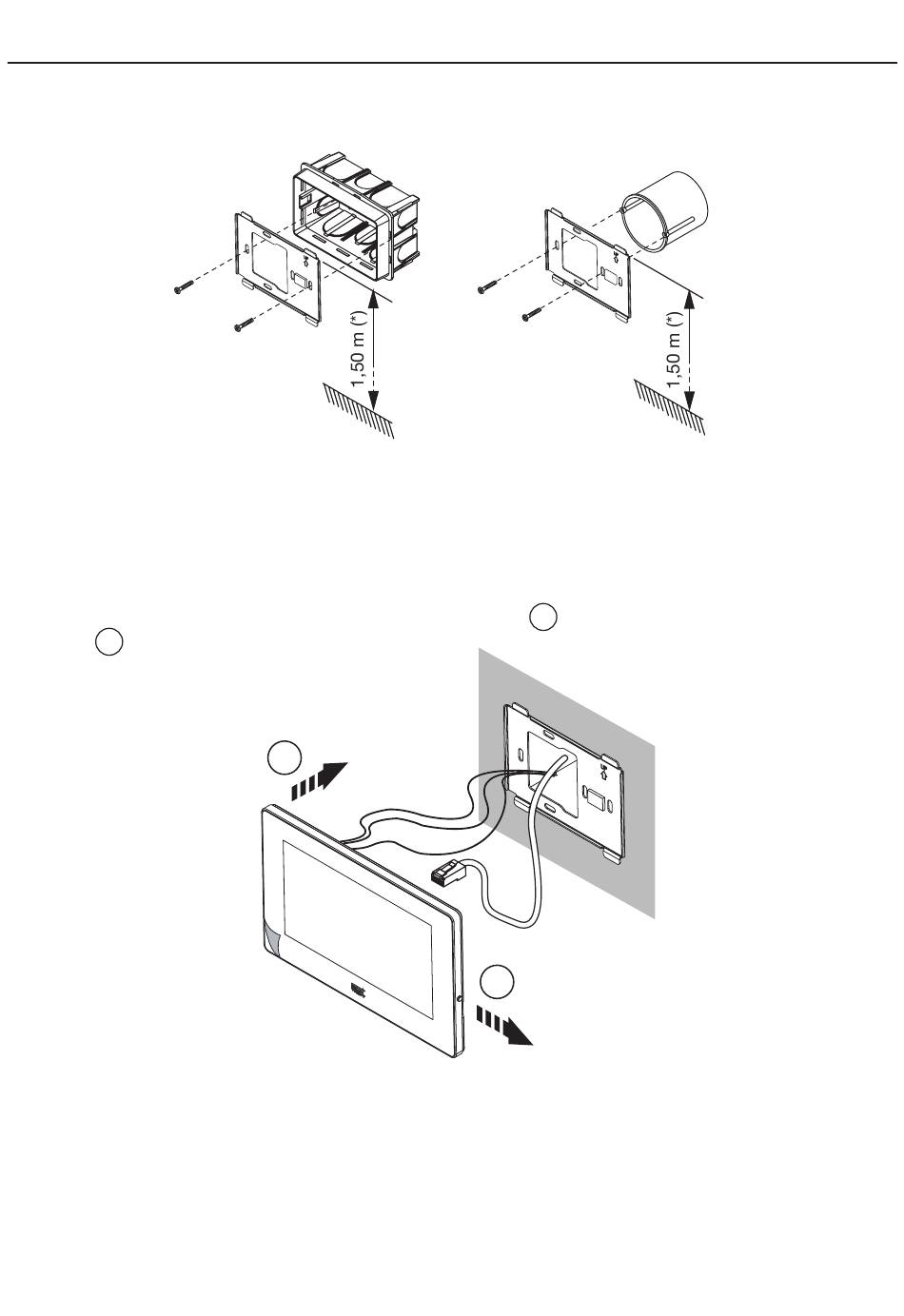

• Emmurer le boîtier encastrable Mod. 503 ou le boîtier encastrable Ø 60 à la hauteur indiquée dans la
figure suivante.
• Fixer l'étrier au boîtier encastrable, comme
n° 2 M3,5 x 19 mm
(*) Pour garantir le respect de la Directive de référence pour les personnes handicapées (par exemple, en
France, voir la Loi 2005-102 du 11/02/2005, le Décret 2006-555 du 17/05/2006 et ses amendements
ultérieurs des 1/08/2006, 26/02/2007 et 21/03/2007), l'écran du moniteur devra être mis en place à une
hauteur comprise entre 90 et 130 cm.
• Brancher aux fils du connecteur les éventuels conducteurs des fonctions panique, sonnerie
supplémentaire et appel à l'étage.
• Placer le moniteur contre l'etrier en centrant les crochets 1 et le faire glisser vers la droite jusqu'en
butée 2 .
• Retirer le film de protection de l'afficheur.
DS1741-001
de sèrie
1
indiqué.
Boîtier
Mod. 503
n° 2 M3,5 x 19 mm
de sèrie
2
Boîtier
Ø 60 mm
