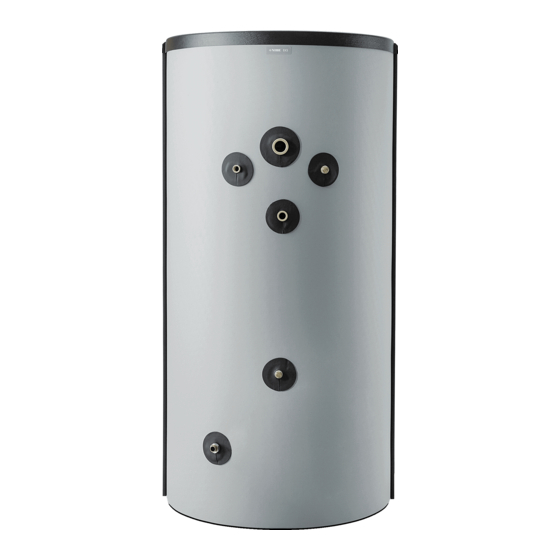

EKS 500, 750, 1000 L
Användar- och installatörshandbok
SE
EKS 500, 750, 1000 L
User and installer manual
GB
EKS 500, 750, 1000 L
Gebruikers- en installateurshandleiding
NL
EKS 500, 750, 1000 L
CHB 1747 -3
331989

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EKS 500 and is the answer not in the manual?

Questions and answers

Related Manuals for Nibe EKS 500

Summary of Contents for Nibe EKS 500

  • Page 1 EKS 500, 750, 1000 L Användar- och installatörshandbok EKS 500, 750, 1000 L User and installer manual EKS 500, 750, 1000 L Gebruikers- en installateurshandleiding EKS 500, 750, 1000 L CHB 1747 -3 331989...

  • Page 3: Table Of Contents

    Table of Contents Svenska Viktig information Till användaren Till installatören English Important information For the User For the Installer Nederlands Belangrijke informatie Voor de gebruiker Voor de installateur EKS 500, 750, 1000 L Table of Contents |...

  • Page 4: Svenska

    Svenska Allmänt Viktig information EKS 500, 750, 1000 L är konstruerad och tillverkad enligt god teknisk praxis för att säkerställa en säker använd- Säkerhetsinformation ning. Denna handbok beskriver installations- och servicemo- Tryckkärlsdirektivet 2014/68/EU Artikel 4 punkt 3. ment avsedda att utföras av fackman.
  • Page 5 Enligt gällande regler ska värmeanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får endast utföras av person som har kompetens för uppgiften. Beskrivning Anmärkning Signatur Datum ✔ Varmvatten (sida 10) Avstängningsventiler Blandningsventil Kallvatten (sida 10) Avstängningsventiler Backventil Säkerhetsventil El (sida 11) Ansluten matning Givare EKS 500, 750, 1000 L | SE...

  • Page 6: Till Användaren

    återställas. Detta måste utföras under överinseende av behörig elinstallatör. Service Vid behov av service, kontakta huvudentreprenören varvid installationsdatum och tillverkningsnummer (PF3) ovillkorligen måste uppges. Endast av NIBE AB i Markaryd levererade reservdelar får användas. EKS 500, 750, 1000 L | SE...

  • Page 7: Till Installatören

    Isoleringsplugg troner. Anslutningsdiametern är G50 och maximal elpatron- längd för EKS 500 är 650 mm och för EKS 750 och EKS 1000 750 mm. H M flo w 4 9 (5 0 ) H o t w a te r 5 1 °C °C...
  • Page 8 Komponentplacering EKS 500 EKS 750 EKS 1000 Beteckning Benämning Inspektionslucka Ställbara fötter Lyftögla Serienummerskylt EKS 500, 750, 1000 L | SE...
  • Page 9 Demontering av isolering Isoleringen är demonterbar, för att underlätta hantering i trånga utrymmen. Lyft av plasttoppen och toppisoleringen. ■ På EKS 500 måste lyftöglan i toppen först skruvas bort. ■ Tag bort skarvskenorna som håller ihop isoleringsman- ■ telhalvorna. Haka isär och demontera isoleringsmantelhalvorna, ■...
  • Page 10 öppna en varmvattenkran i systemet och därefter öppna avstängningsventilen på inkommande kallvatten. Denna EKS 500, EKS 750 EKS 1000 kan utrustas med nedanstå- ventil ska sedan under drift vara helt öppen. Först när ende element. Vid installation bör tillses att tillräckligt det endast kommer vatten ur varmvattenkranen (till en utrymme för demontering av elementen finnes framför...
  • Page 11 Elinstallation samt eventuell service ska göras under överinseende av behörig elinstallatör och enligt gällande elsäkerhetsföreskrifter. EKS 500 har två elpatronanslutningar för en maximal effekt av 2 x 9 kW. Separat matning från gruppcentral drages till varje elpatron. EKS 750 och EKS 1000 har tre elpatronanslutningar för en maximal effekt av 3 x 9 kW.
  • Page 12 EKS 1000 Tekniska uppgifter Mått EKS 500 1080 EKS 750 EKS 500, 750, 1000 L | SE...
  • Page 13 XL54 XL54 XL35 XL35 XL35 XL12 XL12 XL12 Rördimensioner Anslutning XL3 Kallvattenanslutning XL4 Varmvattenanslutning XL5 VVC-anslutning XL12 Avtappningsanslutning Ø 22 mm XL35 Anslutning för elpatroner XL41 VVX-anslutning XL54 Anslutning för termometer, tryckmätare, termostat EKS 500, 750, 1000 L | SE...
  • Page 14 68,5 Motsvarande mängd varmvatten (40 °C) liter 1050 1600 2145 Uppvärmningstid 10 - 60 °C, EKS 500 2 x 9 kW, EKS 750 och EKS 1000 3 x 9 kW Korrosionsskydd Koppar RSK nr 693 80 74 693 80 72 693 80 73 Art.

  • Page 15: English

    English General Important information EKS 500, 750, 1000 L is designed and manufactured ac- cording to good technical practice in order to ensure Safety information safe usage. This manual describes installation and service procedures Pressure Equipment Directive 2014/68/EU Article 4 point 3.
  • Page 16 Description Notes Signature Date ✔ Hot water (page 21) Shut off valves Mixing valve Cold water (page 21) Shut off valves Non-return valve Safety valve Electricity (page 22) Connected supply Sensors EKS 500, 750, 1000 L | GB...

  • Page 17: For The User

    When a service is necessary, contact the main contractor. You must always state the installation date and manu- facturing number (PF3) . Only spare parts supplied by NIBE AB in Markaryd may be used. EKS 500, 750, 1000 L | GB...

  • Page 18: For The Installer

    H o t w a te r 5 1 °C °C EKS 500, 750, 1000 L should be transported and stored vertically in a dry place. The EKS 500, 750, 1000 L may, however, be carefully laid on its back when being moved into a building.
  • Page 19 Component positions EKS 500 EKS 750 EKS 1000 Designation Name Inspection hatch Adjustable feet Lifting eye Serial number plate EKS 500, 750, 1000 L | GB...
  • Page 20 Carry out assembly in reverse order. Install the enclosed insulation plugs around each connec- tion, and in the hole for the lifting eye on EKS 500. Finally, fit all the enclosed cover discs on each connection by pressing them over the connections.
  • Page 21 This valve must then be fully EKS 500, EKS 750 EKS 1000 can be equipped with the open during operation. The hot water tap can only be following elements.
  • Page 22 EKS 500 has two immersion heater connections for a maximum output of 2 x 9 kW. A separate supply from group central is routed to each immersion heater.
  • Page 23 EKS 1000 Technical data Dimensions EKS 500 1080 EKS 750 EKS 500, 750, 1000 L | GB...
  • Page 24 Connection XL3 Cold water connection XL4 Hot water connection XL5 HWC connection XL12 Drain connection Ø 22 mm XL35 Connection for immersion heaters XL41 HWX connection XL54 Connection for thermometer, pressure gauge, thermostat EKS 500, 750, 1000 L | GB...
  • Page 25 68,5 Equivalent amount of hot water (40°C) litre 1050 1600 2145 Heating time 10 - 60 °C, EKS 500 2 x 9 kW, EKS 750 and min. EKS 1000 3 x 9 kW Corrosion protection Copper Part No. 084 099...

  • Page 26: Nederlands

    Nederlands Algemeen Belangrijke informatie EKS 500, 750, 1000 L is ontworpen en gemaakt volgens goed technisch gebruik teneinde een veilig gebruik te Veiligheidsinformatie garanderen. In deze handleiding worden de installatie- en onder- Richtlijn Drukapparatuur 2014/68/EU Artikel 4 lid 3. houdsprocedures voor uitvoering door specialisten be- schreven.
  • Page 27 De inspectie moet door een daartoe bevoegd persoon worden uitgevoerd. Beschrijving Opmerkingen Handteke- Datum ✔ ning Warmtapwater (pagina 32) Afsluiters Mengklep Koud water (pagina 32) Afsluiters Terugslagklep Overstortventiel Elektriciteit (pagina 33) Aangesloten voeding Sensoren EKS 500, 750, 1000 L | NL...

  • Page 28: Voor De Gebruiker

    Neem contact op met de hoofdaannemer als service nodig is. U dient altijd de installatiedatum en het produc- tienummer (PF3) aan te geven. Er mag alleen gebruik worden gemaakt van reserveon- derdelen die worden geleverd door NIBE AB in Markaryd. EKS 500, 750, 1000 L | NL...

  • Page 29: Voor De Installateur

    De maximaal toegestane temperatuur is 90 °C. om bij de EKS 750 en EKS 1000 bij de hijsogen te kunnen. De isolatie op de EKS 500, EKS 750 en de EKS 1000 be- Plaats de EKS 500, 750, 1000 L op een stevige onder-...
  • Page 30 Plaats van de onderdelen EKS 500 EKS 750 EKS 1000 Aanduiding Naam Inspectieluik Stelvoeten Hijsoog Serienummerplaatje EKS 500, 750, 1000 L | NL...
  • Page 31 De isolatie kan worden verwijderd zodat u gemakkelijker kunt werken in een beperkte ruimte. Til de kunststof bovenkant en de bovenisolatie weg. ■ Op de EKS 500 moet eerst het hijsoog aan de boven- ■ kant worden losgeschroefd. Verwijder de verbindingsplaten die de isolatiemantel- ■...
  • Page 32 Deze af- EKS 500, EKS 750 EKS 1000 kunnen worden uitgerust sluiter moet vervolgens volledig open blijven staan tij- met de volgende elementen. Zorg dat er bij het installe- dens bedrijf.
  • Page 33 De EKS 500 heeft twee aansluitingen voor elektrische verwarmingselementen voor een maximaal vermogen van 2 x 9 kW. Vanaf de groepenkast wordt ieder elek- trisch verwarmingselement apart gevoed.
  • Page 34 EKS 1000 Technische gegevens Afmetingen EKS 500 1080 EKS 750 EKS 500, 750, 1000 L | NL...
  • Page 35 XL35 XL12 XL12 XL12 Afmetingen leiding Aansluiting XL3 Koudwateraansluiting XL4 Warmtapwateraansluiting XL5 Recirculatie-aansluiting (HWC) XL12 Afvoeraansluiting Ø 22 mm XL35 Aansluiting voor elektrische verwarmingselementen XL41 Inlaatsproeipijp-aansluiting (HWX) XL54 Aansluiting voor thermometer, drukmeter, thermostaat EKS 500, 750, 1000 L | NL...
  • Page 36 Warmte-inhoud bij 80 °C 46,5 68,5 Overeenkomstige hoeveelheid warmtapwater (40 °C) liter 1050 1600 2145 Opwarmtijd 10 - 60 °C, EKS 500 2 x 9 kW, EKS 750 en EKS 1000 min. 3 x 9 kW Corrosiebeveiliging Koper Ond.nr. 084 099 084 101 084 102 Schaal voor de efficiëntieklasse van het product A+ - F.
  • Page 40 WS name: -Gemensamt WS version: a444 WS release date: 2017-11-23 09:32 Publish date: 2017-12-19 08:09 NIBE AB Sweden Hannabadsvägen 5 Box 14 SE-285 21 Markaryd info@nibe.se www.nibe.eu 331989...
