Summary of Contents for Nibe EKS 750

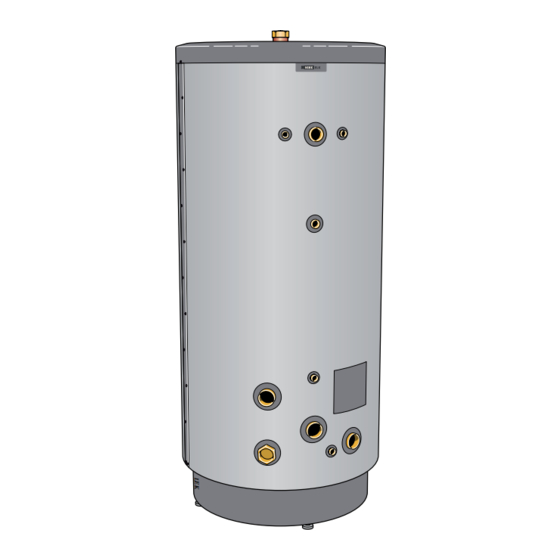

- Page 1 MOS 0617-4 EKS 750 EKS 750 031006 MONTERINGS- OCH SKÖTSELANVISNING INSTALLATION AND MAINTENANCE INSTRUCTIONS INSTALLATIE EN MONTAGE INSTRUCTIES...
-
Page 3: Installation
EKS 750 Allmänt Demontering av isolering Varmvattenberedaren består av en stålbehållare med Isoleringen på EKS 750 är demonterbar, för att under- invändigt korrosionsskydd av koppar. lätta hantering i trånga utrymmen (beredarens diameter utan isolering är 770 mm). Beredaren är konstruerad och tillverkad för ett maximalt avsäkringstryck av 9 bar. - Page 4 Vid behov av service, kontakta huvudentreprenören varvid installationsdatum och tillverkningsnummer (95) Påfyllning ovillkorligen måste uppges. Endast av NIBE AB i Markaryd levererad utrustning får Påfyllning av varmvattenberedaren sker genom att först användas. öppna en varmvattenkran i systemet och därefter öppna avstängningsventilen på...
-
Page 5: Tekniska Data
Värmeinnehåll vid 80 °C 68,5 kWh Motsvarande mängd varmvatten ( 40 °C)* 600 liter Vid inkommande temperatur 0 °C och varmvattentappning på 48 l/min. Tillbehör K Kopplingsbox Elpatron IU 3 - IU 3 Bipackningssats Täckbrickor Täcklock Monterings- och Skötselanvisning EKS 750... - Page 6 General Dismounting of insulation The water heater consists of a steel vessel, with a cop- The insulation on EKS 750 can be removed, to facili- per lining to protect against corrosion. tate work in confined spaces (the water tank’s diameter without insulation is 770 mm).
-
Page 7: Pipe Installation
(95) and installation date. Only equipment supplied by NIBE AB in Markaryd may Filling be used. The hot water heater is filled by first opening a hot water tap in the system and then opening the shut off valve on the incoming cold water. -
Page 8: Components And Dimensions
Equivalent amount of hot water (40°C)* 600 litres With an incoming temperature of 0 °C and hot water usage of 48 l/min. Accessories K Junction box Immersion heater IU 3 - IU 3 Enclosed kit Cover discs Cover Installation and Maintenance Instruction EKS 750... - Page 9 INSTALLATIE EN MONTAGE INSTRUCTIES EKS 750 Algemeen Isolatie demonteren en monteren De EKS 750 is een vertikaal boilervat dat waterzijdig ge- Dit gaat het best als volgt: (zie de tekening) heel in roodkoper is uitgevoerd, zodat een onderhouds- Verwijder eerst de bovendeksel vrije corrosiebescherming verkregen wordt.
- Page 10 NIBE Energietechniek BV. Onderhoud Elektrische verwarming De EKS 750 zelf is onderhoudsvrij. Het is echter wel van De EKS 750 kan middels maximaal drie inschroef ver- groot belang dat een aantal keren per jaar de werking warmingselementen elektrisch verwarmd worden.
-
Page 11: Afmetingen En Aansluitingen
970 mm Max. Elektrisch vermogen 3 x 9 kW Netto gewicht (leeg) ca. 85 kg Maximale druk 9 bar Maximale themperatuur 95 °C Accessoires Aansluitbox K Elektrisch verwarmingselementen IU 3-IU3 Meegeleverde materialen Set afdek ringen Installatie en onderhouds voorschrift EKS 750... - Page 12 EKS 750...
- Page 13 EKS 750...
- Page 14 EKS 750...
