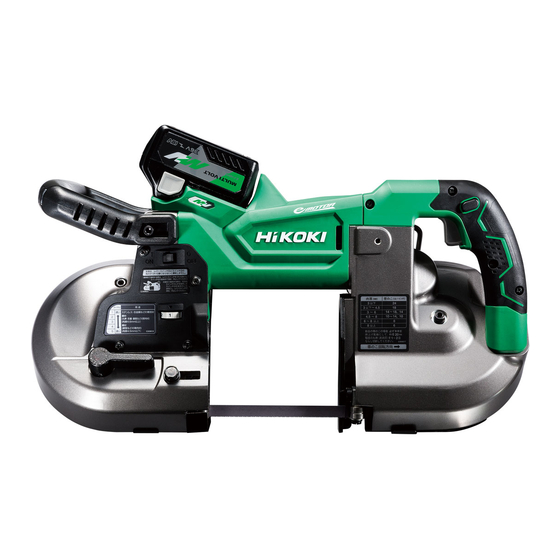

HIKOKI CB 3612DA Handling Instructions Manual

Cordless band saw
Hide thumbs Also See for CB 3612DA:
Table of Contents

Advertisement

Quick Links

Download this manual

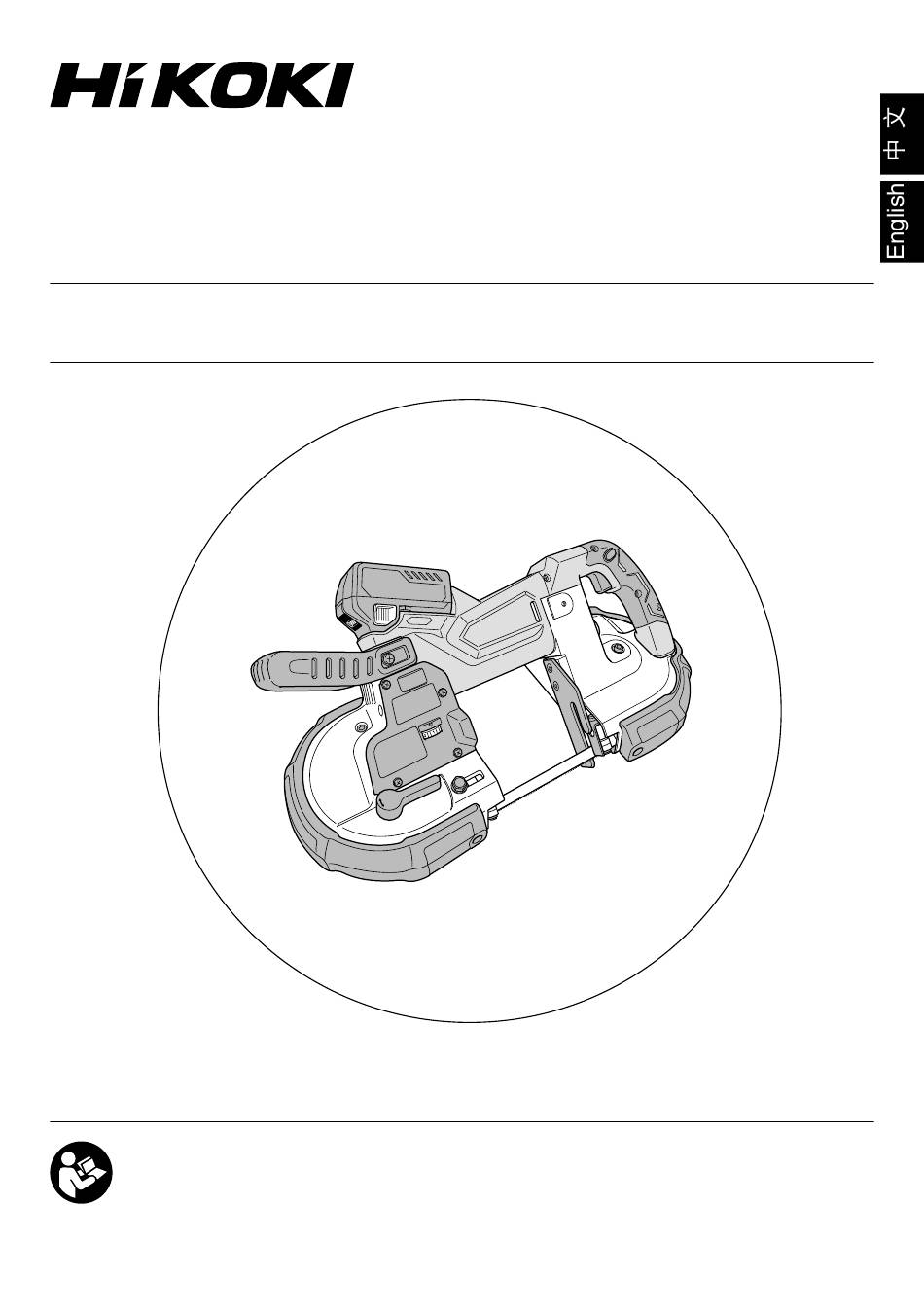

充电式带锯
Cordless Band Saw
CB 3612DA
保留备用
Keep for future reference
使用说明书
Handling instructions

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CB 3612DA and is the answer not in the manual?

Questions and answers

Related Manuals for HIKOKI CB 3612DA

Summary of Contents for HIKOKI CB 3612DA

  • Page 1 充电式带锯 Cordless Band Saw CB 3612DA 保留备用 Keep for future reference 使用说明书 Handling instructions...

  • Page 2: Table Of Contents

    中文 目次 电动工具通用安全警告........................2 充电式带锯安全警告..........................5 其他安全警告............................7 锂离子电池使用注意事项........................7 锂离子电池运输............................9 USB 设备连接器使用注意事项 (UC18YSL3) ................9 符号................................9 零件名称..............................10 规格................................11 标准附件..............................11 用途................................12 电池的拆卸／安装法........................12 充电................................12 作业之前..............................15 操作................................20 USB 设备的充电方法 ........................24 维护和检查............................25 故障排除..............................27 选择附件..............................31 电动工具通用安全警告 警告！ 阅读所有警告和所有说明。 不遵照以下警告和说明会导致电击、着火和／或严重伤害。...
  • Page 3 中文 2) 电气安全 a) 电动工具插头必须与插座相配。 绝不能以任何方式改装插头。 需接地的电动工具不能使用任何转换插头。 未经改装的插头和相配的插座将减少电击危险。 b) 避免人体接触接地表面，如管道、散热片和冰箱。 如果你身体接地会增加电击危险。 c) 不得将电动工具暴露在雨中或潮湿环境中。 水进入电动工具将增加电击危险。 d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电 线远离热源、油、锐边或运动部件。 受损或缠绕的软线会增加电击危险。 e) 当在户外使用电动工具时，使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保 护器（ＲＣＤ） 。 使用ＲＣＤ可减小电击危险。 3) 人身安全 a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。 当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力 防护等装置能减少人身伤害。 c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时 处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危 险。...
  • Page 4 中文 4) 电动工具使用和注意事项 a) 不要滥用电动工具，根据用途使用适当的电动工具。 选用适当设计的电动工具会使你工作更有效、更安全。 b) 如果开关不能接通或关断工具电源，则不能使用该电动工具。 不能用开关来控制的电动工具是危险的且必须进行修理。 c) 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插 头和／或使电池盒与工具脱开。 这种防护性措施将减少工具意外起动的危险。 d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电 动工具或对这些说明不了解的人操作电动工具。 电动工具在未经培训的用户手中是危险的。 e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和 影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。 许多事故由维护不良的电动工具引发。 f) 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和 工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 5) 电池式工具使用和注意事项 a) 只用制造商规定的充电器充电。 将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。 b) 只使用配有特制电池盒的电动工具。 使用其他电池盒会发生损坏和着火危险。 c) 当电池盒不用时， 将它远离其他金属物体， 例如回形针、 硬币、 钥匙、 钉子、 螺钉或其他小金属物体，以防一端与另一端连接。...

  • Page 5: 充电式带锯安全警告

    4. 配置和检查工作环境。请按照注意事项检查工作环境是否适宜。 5. 二氧化硅或石棉等灰尘颗粒会有损健康。使用含此类成分的材料时，请采取 适当的防尘措施。 6. 作用于金属时，可能会产生火花。确保附近没有易燃和可燃材料，并确保其 存放于安全场所。 7. 操作时切勿将手部、 脸部或其他身体部位靠近旋转的带锯片或其他旋转部件。 否则可能造成人员受伤。 8. 如不慎将主机跌落在地或受到任何撞击，请仔细检查带锯片、本机等，确保 没有损坏、裂纹或变形。 如有任何损坏、裂纹或变形，可能造成人员受伤。 9. 在操作过程中，如果本机运行不畅，或出现异常的声音或振动，请立即切断 本机电源，中止使用，并联系 HiKOKI 授权服务中心进行检查和 / 或维修。 如在所述情况下继续使用，可能造成人员受伤。 10. 长时间连续使用本机，可能导致机体过热，对马达及开关造成损害。请放置 约 15 分钟后再使用。 11. 请遵循使用说明书中的指示，确保带锯片和附件正确安装。 安装不当可能会导致部件松动，从而造成人员受伤。 12. 请拧紧要切割的工件。 如未拧紧，工件可能会移位并导致带锯片损坏和 / 或人员受伤。 13. 为避免在切割中或刚切割后将带锯片夹入切割面间，请在切割部位的附近放 置支架，以承托工件的重量。 如带锯片被夹入，可能造成人员受伤。...
  • Page 6 如从高处跌落工件或充电式工具，可能会导致事故。 18. 请勿用带锯片对工件施加任何突然的冲击。 否则可能会损坏带锯片和 / 或导致人员受伤。 19. 借助产品的自重或轻按来切割工件。 切割时施加过大的力会造成带锯片脱落或损坏，从而可能导致人员受伤。 20. 切割后请勿立即空手触摸带锯片、工件或切屑，因其仍处于高温状态。 否则可能会导致烫伤。 21. 请清除附着在带锯片或锯片滑轮橡胶上的任何切屑以及积聚在滑轮护罩 （A） 、 （B）内的任何切屑。 否则可能会导致带锯片脱落或滑动，从而造成人员受伤。 22. 如果锁定解除按钮无法恢复原位，请立即中止使用并联系 HiKOKI 授权服务 中心进行维修。 23. 使用非制造商授权或有任何异常的带锯片均可能会导致带锯片损坏和 / 或人 员受伤。 24. 打开电源时，请检查带锯片未接触待切割工件或任何周边物体。 否则可能会导致主机跌落和 / 或人员受伤。 25. 为防止发生意外，在操作中或操作后休息时，请务必关闭电源并从充电式工 具中取出电池。 26. 如果切割时带锯片锁住，请及时关闭电源并停止运行。 否则可能会损坏带锯片。 27. 如果工具超过负荷，电机可能停止。...

  • Page 7: 其他安全警告

    中文 其他安全警告 1. 务请在0℃－40℃的温度下进行充电。温度低于0℃将会导致充电过度，极其 危险。电池不能在高于40℃的温度下充电。 最适合于充电的温度是20－25℃。 2. 不要连续使用充电器。 一次充电完毕后，在 15 分钟内不要再次使用该充电器对电池充电。 3. 勿让杂质进入充电式电池连结口内。 4. 切勿拆卸充电式电池与充电器。 5. 切勿使充电式电池短路。使电池短路将会造成很大的电流和过热，从而烧坏 电池。 6. 请勿将电池丢入火中。 电池受热将会爆炸。 7. 请勿将异物插入充电器的通风口。 若将金属异物或易燃物插入通风口的话， 将会引起触电事故或使充电器受损。 8. 充电后电池寿命太短不够使用时，请尽快将电池送往经销店。请勿将用过的 电池乱丢。 9. 请勿使用耗竭了的电池，否则会损坏充电器。 10. 请勿使用工具或电池端子（电池安装部位）明显变形的产品。 否则，安装电池后可能会短路，造成冒烟或起火。 11. 请清除工具端子（电池安装部位）上的削屑和灰尘。 ○ 使用前请确保电池上没有堆积削屑和灰尘。 ○ 在使用过程中，请尽量避免工具上的削屑或灰尘掉落在电池上。 ○ 暂时不使用工具时或使用后，应将工具存放在不会掉落削屑或灰尘的地方。 否则可能短路，造成冒烟或起火。...
  • Page 8 中文 此外，请留心下列的警告及注意事项。 警告！ 为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。 1. 确保电池上没有堆积削屑及灰尘。 ○ 在工作时确定削屑及灰尘没有掉落在电池上。 ○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。 ○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。 ○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它 与金属零件（螺丝、钉子等）存放在一起。 2. 请勿以钉子等利器刺穿电池、 以铁锤敲打、 踩踏、 丢掷电池， 或将其剧烈撞击。 3. 切勿使用明显损坏或变形的电池。 4. 使用电池时请勿颠倒电极。 5. 请勿直接连接电源插座或汽车点烟器孔座。 6. 请依规定方式使用电池，切勿移作他用。 7. 如果已过了再充电时间，电池仍无法完成充电，请立即停止继续再充电。 8. 请勿将电池放置于高温或高压处，例如微波炉、烘干机或高压容器内。 9. 在发觉有渗漏或异味时，请勿接近远离火源。 10. 请勿在会产生强烈静电的地方使用。 11. 如有电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现任 何异常，请立即将它从装备或电池充电器拆下，并停止使用。 12.

  • Page 9: 锂离子电池运输

    中文 锂离子电池运输 当运输一个锂离子电池，请注意以下预防措施。 警告！ 告知运输公司，包装内包含一个锂离子 输出功率 电池，告知该公司其功率输出并且要按 照运输公司的指引安排运输。 2 至 3 位数 ○ 功率输出超过 100Wh 的锂离子电池 被视作危险物品运输分类并且需要特 别申请程序。 图 3 ○ 对于境外运输，您必须遵守国际法以 及输入国的规章和条例。 ○ 如果电动工具中装有BSL36B18（另售），功率输出将超过100Wh，装置将 被归类为危险物品。 USB设备连接器使用注意事项 (UC18YSL3) 发生意外情况时，本产品连接的 USB 中保存的数据可能发生损坏或丢失。使用 本产品前，请务必备份 USB 设备中的数据。 请注意，如 USB 设备中存储的数据发生损坏、丢失或连接的设备发生损坏，本 公司概不负责。 符号 警告！ 如下所示的符号用于本机。使用前请务必理解其含意。...

  • Page 10: 零件名称

    中文 零件名称 1. 电动工具 电机 外壳 锁定解除按钮 滑轮护罩 （内置） 电池 开关 标牌 （C） 把手 LED 灯 挂钩 前把手 滑轮护罩 （A） 带锯片圆 除尘板 周速度设 导向板 置刻度盘 带锯片 锯片滑轮 锯片滑轮 拉杆 导辊 （B） 滑轮护罩（B） （A） 图 4 2. 电池 ( 另售 ) 3.

  • Page 11: 标准附件

    中文 规格 电动工具 型式 CB3612DA 电压 带锯片尺寸 1140×12.5×0.5mm 标准模式（1－5） 1.0－3.2m/s (60－195m/min) 空载带锯片速 度 自动模式（A） 2.0m/s (120m/min) 圆管 120mm 最大切割能力 方管 127mm×120mm BSL36B18：锂离子 36V / 18V 电池 * （4.0Ah / 8.0Ah 10节） 重量 7.5kg (安装 BSL36B18) * 本工具不适用以下电池（BSL3660/3626/3620、BSL18xx 和 BSL14xx 系列） 。 充电器（另售）...

  • Page 12: 电池的拆卸／安装法

    中文 用途 ○ 切割各类软钢材料，包括导管、不锈钢管、内衬钢管及钢条 ○ 切割电源线、通讯线缆、铝制窗框等有色金属材料 ○ 切割塑料（请勿切割热塑性材料，否则会因切割摩擦发热而熔化，将带锯片 卡在材料中） 电池的拆卸／安装法 1. 电池的拆卸法 插入 按住电池的卡扣（2 个）的同时，从工具外壳中取 电池 插销 出电池（图 7） 。 拉出 注意！ 按 切勿使电池短路。 2. 电池的安装法 将电池与工具外壳的凹槽对齐，滑入到位。 请确保装入到位，直至发出轻微的喀嗒声，否则 图 7 可能会使电池突然掉落，导致使用者或周围人员 受伤（图 7） 。 充电 使用电动工具之前，按下述方法将电池进行充电。 电池 1. 将充电器的电源线连接到插座。 将 充 电 器 插 头 连 接 到 插 座 时， 指 示 灯 闪 烁 红 色 充电指示灯...
  • Page 13 中文 3. 充电 将电池插入充电器后，充电指示灯将呈蓝色闪烁。 电池完全充电后，充电指示灯将持续点亮呈绿色。( 参照 表 2) (1) 充电指示灯的指示状态 根据充电器或可充电电池的情况，充电指示灯的显示如 表 2 所示。 表 2 充电指示灯的指示状态 点亮 0.5 秒钟。不点亮 0.5 秒 闪烁 充电前 钟。 （熄灭 0.5 秒钟） 插入电源 ( 红 ) 点亮 0.5 秒钟。不点亮 1 秒 闪烁 钟。 （熄灭 1 秒钟） 电池电量低于...
  • Page 14 中文 (2) 可充电电池温度和充电时间相关资料 温度和充电时间如表 3 所示。 表 3 充电器 UC18YSL3 电池类型 锂离子电池 电池可充电 0℃－50℃ 温度 充电电压 14.4 多电压 BSL14xx 系列 BSL18xx 系列 系列 （4 节） （8 节） （5 节） （10 节） （10 节） 电池 充电时 BSL1815S : 15 BSL1415S : 15 间（环...

  • Page 15: 作业之前

    中文 (2) 避免在高温环境中充电。 使用后可充电电池的温度将迅速升高。若使用后立即对这种电池进行充电， 其内部化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池冷却后 再进行充电。 注意！ ○ 如果电池长时间放置在阳光直射的地方或者刚刚使用完毕时，电池会变 热。如果此时对电池充电，充电器的充电指示灯会点亮 0.3 秒钟，然后熄灭 0.3 秒钟（熄灭 0.3 秒钟） 。此时请等待电池冷却后再开始充电。 ○ 充电指示灯闪动 ( 闪动间隔为 0.2 秒钟 ) 时，请检查充电器的电池连接器内 是否有异物并加以清除。如没有异物，则可能是电池或充电器发生了故障。 请将其送往当地授权服务中心。 ○ 因内置的微电脑需要约 3 秒钟才能确认正用 UC18YSL3 充电的电池已被取出， 因此请等待 3 秒钟后再重新插入电池继续充电。如果在不到 3 秒内就插入电 池，则电池可能充电不正常。 作业之前 1.
  • Page 16 中文 注 : 如果在轴承固定器间距过大时进行切割，可能会缩短带锯片的使用寿命，或 对切割精度产生不利影响。 4. 导向板突出部分调整 警告！ 调整导向板的突出部分时，请务必 切断电源，并从机身上取下电池。 在日常操作中，请将导向板完全伸 出至 A 侧。 先松开两颗 M6 平头螺丝，然后滑 M6 平头螺丝 动导向板并拧紧这两颗螺丝，将其 内六角扳手 固定。 （4 mm） 导向板 当导向板在切割结束时碰到墙壁或 带锯片 类似障碍物时，请将其滑到适当位 图 11 置。 （请参照图 11） 5. 开关操作 ( 图 12) 锁定解除 如在向箭头指示的任一方向按锁定 按钮...
  • Page 17 中文 6. 调整操作速度（图 13） 注意！ 使用带锯片圆周速度设置刻度盘选择最适合工件的圆周速度。 使用不适合切割工件的带锯片圆周速度不仅会对切割精度产生不良影响，还 会对带锯片造成损坏。 本机装备了电子控制电路，可自由调整带锯片的圆周速度。 操作前，请使用带锯片圆周速度设置刻度盘，设置适合于被切割工件的属性、 厚度和任务条件的模式。 ○ 在标准模式下，可在刻度盘上对圆周速 度或带锯片速度进行任意设置（设置范 围 1－5）。 在刻度盘上，1 为最低速，5 为最高速。 在标准模式下，即使负载发生变化，依 带锯片圆周 然可保持在刻度盘上设置的圆周速度。 速度设置刻 ○ 在自动模式下（刻度盘上的“A” ） ，可通 度盘 过在空载时降低圆周速度来降低噪音并 延长操作时间。 在自动模式下，如在操作中施加负载， 圆周速度会自动增加。 （相当于刻度盘上 的 5） 图 13 此外，切割完后如果负载变轻，圆周速 度会自动降低，以减少空载时的功耗。...
  • Page 18 中文 表 4 操作速度 用途 带锯片圆周速度 模式 刻度盘 （参考值） 双金属 不锈钢和合金等难切削材料 低速 1.0m/s (60m/min) 钢材 1.6m/s (93m/min) （ 包 括 柱 状 杆、 异 型 钢、 钢管在内的厚材） 标准模式 2.1m/s (127m/min) ( 厚度 4.6mm 以上 ) 钢材 2.7m/s (161m/min) （包括钢管在内的薄材） 高速 3.2m/s (195m/min) （厚度...
  • Page 19 中文 安装方式 拉杆 (1) 按图中所示方向松开拉杆。 （图 14） (2) 请仔细留意带锯片的转向和朝向（如图） ，然后将 带锯片放在导辊上，安装带锯片，直至与带锯片 后滚珠轴承座接触为止。 拧松 (3) 使带锯片处于不会松动的适当位置，然后将其安 图 14 放至锯片滑轮中。 （图 15） (4) 使带锯片处于适当位置，然后沿拧紧方 向转动拉杆并紧固好带锯片。 （图 16） 此时，确保带锯片的锯片未从锯片滑轮的 边缘突出。 此时， 用手沿旋转方向旋转锯片滑轮（A） ， 确保带锯片不会松动。 带锯片后滚 旋转 珠轴承座 (5) 尝 试 操 作 时， 请 参 照 第 20 页 的 方向...
  • Page 20 中文 8. 操作前检查 警告！ 使用本机前请检查以下事项。在执行步骤（1）和（2）前，请务必关闭开关 并从工具主机中取出电池进行检查。 (1) 确保开关已关闭。 （请参照第 16 页的“5. 开关操作” 。 ） (2) 使用前，请务必确认带锯片为规范产品，无任何碎裂、裂纹或变形。 检查带锯片安装正确。 (3) 安装电池。 （第 12 页的图 7） (4) 检查锁定解除按钮功能。 （请参照第 16 页的“5. 开关操作” 。 ） (5) 进行尝试操作。 开始操作前，请确保周边安全，然后将本机进行空转，确保机身的振动和带 锯片无异常。 (6) 检查电池的插入。 注意！ ● 打开工具时，请确保带锯片不与工件接触。否则可能造成人员受伤。 ●...
  • Page 21 中文 注 : ○ 选择适合被切割工件属性和厚度的带锯片（带锯片的齿 / 英寸）和带锯片操 作速度。 ○ 使用新带锯片时，请务必将带锯片操作速度设置刻度盘设为“1”，并以轻 微的切割负荷（同时稍微上拉产品）对外径为 20mm 以下的物体（如柱状 杆（碳钢））进行 1－2 次预备切割。 如未能执行预备切割，可能会导致锯片边缘出现裂口并降低切割精度。 ○ 请勿切割热塑性材料。否则会因切割摩擦发热而熔化， 将带锯片卡在材料中， 从而导致电机锁定。 ○ 请勿切割淬火钢等硬质材料。 ○ 导向板与工件之间存在间隙时，工件可能会发生不规律的移位并导致带锯片 断裂。 ○ 请勿对带锯片施加过大的负载。 ○ 工件较薄（2mm 以下）时，请稍微抬起工具进行切割。 ○ 关于连续操作 该工具装备了温度保护电路，用于保护电机以及电子电机驱动控制组件。 连续操作工具可能会导致本机温度升高， 触发温度保护电路并自动停止操作。 如果发生这种情况，请让机器充分冷却。 温度一下降，便可再次使用工具。 如在连续操作期间更换了蓄电池，请让充电式工具停止操作约 15 分钟，然 后继续使用。...
  • Page 22 中文 1. 切割操作 (1) 确保开关已关闭。 （请参照第 16 页的 “5. 开关操作” 。 ） (2) 根据被切割材料的质量和厚度设置锯片圆周 带锯片 导向板 速度。 （请参照第 17 页的“6. 调整操作速 度” 。 ） 工件 (3) 安装电池。 （第 12 页的图 7） 图 18 (4) 将工件压在导向板上（图 18） 将工件压在导向板上不与带锯片接触的位置 处。 (5) 拉动开关并切割（图 19） 当转速稳定时，请避免突然冲击带锯，而是...
  • Page 23 中文 3. 剩余电池电量指示灯 剩余电池 剩余电池电量 可以按下剩余电池电量指示灯开关点亮指示灯， 电量指示灯 指示灯开关 查看电池的剩余电量。 （图 21，表 6） 按住剩余电池电量指示灯开关约 3 秒后，指示 灯将熄灭。 环境温度和电池状态可能会对剩余电池电量产 开关面板 生轻微的影响，因此，建议您仅将指示灯作为 参考。 此外，电动工具或充电器上的剩余电池电量指 示灯可能有所不同。 图 21 表 6 指示灯状态 电池剩余电量 点亮 ； 电池剩余电量超过 75% 点亮 ； 电池剩余电量为50%－75% 点亮 ； 电池剩余电量为25%－50% 点亮 ； 电池剩余电量不到...

  • Page 24: Usb设备的充电方法

    中文 USB设备的充电方法 警告！ ○ 使用之前请检查 USB 连接线缆是否有破损或损坏。 使用有破损或损坏的 USB 线缆可能会导致冒烟或着火。 ○ 不使用产品时，请用橡胶盖封好 USB 端口。 USB 端口中落入灰尘等可能会导致冒烟或着火。 注 : ○ USB 充电过程中，可能会有偶尔暂停。 ○ USB 设备未充电时，请将充电器上拔 下 USB 设备。 否则不仅会减少 USB 设备的电池寿 命，还会导致意外事故。 ○ 根据设备类型，可能无法对部分 USB 设备进行充电。 (1) 选择充电方式 根据所选的充电方式，将电池插入充 电器或连接电源线插入插座。 图 22 ○...

  • Page 25: 维护和检查

    检查或维护前，请务必关闭开关并取出电池。 使用带锯片时请务必戴好手套。 1. 更换带锯片（请参照第18－19页） 如果带锯片变钝，会导致电机和工具的各部分负载过重，以及效率降低。 请立即更换带锯片。 锯片滑轮 （B） 2. 锯片滑轮橡胶检查（图 25） 锯片滑轮 （A） 锯片滑轮橡胶安装在锯片滑轮的外圆 周上（2 处） 。 （贴合型） 更换带锯片时，检查锯片滑轮橡胶是 否垂落或损坏。 如有垂落或损坏，请联系 HiKOKI 授 权服务中心进行更换，否则可能导致 锯片滑轮橡胶 带锯片运行不稳或松动。 图 25 注 : 请定期清除粘附在锯片滑轮橡胶上的任何切屑等。 否则可能会导致带锯片滑动和 / 或人员受伤。 带锯片后滚珠轴承座 3. 检查带锯片后滚珠轴承座（图 26） 定期检查轴承固定器内的带锯片后滚珠轴承座是否 磨损。...
  • Page 26 中文 拆下带锯片。 （请参照第18－19页 “7.更换带锯片” 。 ） 用平头螺丝刀拧松轴承销。 将带锯片放在导辊之间并拧紧轴承销，根据需要进行调整，以确保锯片 与轴承座轻轻接触。 安装带锯片。 （请参照第18－19页 “7.更换带锯片” 。 ） 5. 检查安装螺钉 要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否 则会导致严重的事故。 6. 电动机的维护 电动机绕线是电动工具的“心脏部”应仔细检查有无损伤，是否被油液或水 沾湿。 7. 查看灰尘 用软布或用肥皂水浸泡的布可以擦去灰尘。 请勿使用漂白剂、氯、汽油或稀释剂，因为可能会损坏塑料。 定期清理积聚在滑轮护罩（A）和（B）中的任何锯屑。 8. 检查端子（工具和电池） 确保端子上没有堆积削屑和灰尘。 在操作前、操作时和操作后需要时常检查。 注意！ 请清除端子上的削屑或灰尘。 否则可能导致故障。 9. 电力耗尽的电池的处理方法 警告！ 请勿将电力耗尽的电池丢弃。如果焚烧电池，可能会引起爆炸。该电池可回 收利用。根据各国家和地区的法令法规，将电力耗尽的电池丢弃到城市垃圾 中属于违法行为。请向当地的固体废弃物负责人员咨询具体回收事宜或妥善 的处理方法。...

  • Page 27: 故障排除

    注 : 存放锂离子电池 在存放前请确保电池已完全充电。 电池在低电量的状态下长时间存放 (3 个月或更长 )，可能会导致电池性能劣 化，使用时间明显减少或无法进行充电。 但是，即使是使用时间明显减少的电池，通过反复充电和使用 2 ～ 5 次，有 时也可恢复使用时间。 若反复充电和使用后电池的使用时间仍非常短，请认作为电池已达到了使用 寿命并更换新的电池。 注意！ 在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。 关于 HiKOKI 牌无线电动工具的重要通知 ： 请确保始终使用我们指定的正版电池。如果使用我们指定以外的电池，或对电 池进行拆卸和改动（例如拆卸和更换电池组件或其他内部部件） ，那么我们无 法保证我们无线电动工具的安全性和使用性能。 故障排除 如果工具操作不正常，请使用下表中的检查步骤。如果未能解决问题，请向经 销商或 HiKOKI 公司授权服务中心咨询。 1. 电动 现象 可能的原因 解决办法 本机不运行 / 停止 电池容量已耗尽...
  • Page 28 中文 现象 可能的原因 解决办法 带锯片与工件配 未使用适配工件的带锯片 请选择正确的带锯片操作速度。 合不佳 操作速度 （请参照第17－18页的 “6.调整 操作速度”） 切割精度差 带锯片磨损 请更换新带锯片。 未使用适配工件的带锯片 请选择正确的带锯片操作速度。 操作速度 （请参照第17－18页的 “6.调整 操作速度”） 带锯片安装不正确 请正确安装带锯片。 （请参照第18－19页的 “7.更换 带锯片”） 带锯片滚珠轴承座之间的 正确调整间隙。 间隙变大 （请参照第25－26页的 “4.带锯 片导辊检查及间隙调整”） 正在使用未经制造商授权 使用制造商授权的带锯片。 的带锯片 未进行充分的预备切割 将带锯片的操作速度设置刻度 盘设为“1” ，以轻微的切割负 荷执行 1 或 2 次预备切割，如 外径为...
  • Page 29 中文 现象 可能的原因 解决办法 切割时有较大的 带锯片边缘有缺口 更换带锯片。 振动 带锯片的操作速度不适配 请选择正确的带锯片操作速度。 工件 （请参照第17－18页的 “6.调整 操作速度”） 锯片边缘经常出 切割时本机被死死按住 请使用本机自重或轻压进行切 现缺口 割。 带锯片冲击工件 将带锯片缓慢地靠近工件，轻 轻切割。 工件在切割中移动 用虎钳等牢牢固定工件。 带锯片的操作速度不适配 请选择正确的带锯片操作速度。 工件 （请参照第17－18页的 “6.调整 操作速度”） 无法安装电池 请尝试安装该工具指定的 请安装多电压式电池。 其他正版电池。 2. 充电器 现象 可能的原因 解决办法 充电指示灯快速 电池未完全插入。...
  • Page 30 中文 现象 可能的原因 解决办法 电池的充电时间 电池、充电器或周围环境 请在室内或温暖的环境中充电。 较长。 的温度过低。 充电器的排气孔堵塞，导 请勿堵塞排气孔。 致其内部部件过热。 冷却扇未运转。 请联系 HiKOKI 授权服务中心进 行维修。 USB 电源灯熄灭， 电池剩余电量低。 用电量充足电池替换它。 USB 设备停止充 将充电器的电源插头插入电插座 电。 中。 即使 USB 设备充 USB 电源灯点亮呈绿色， 这种情况不属于故障。 电完毕，USB 电 提示可进行 USB 充电。 源灯也不熄灭。 不清楚 USB 设备...

  • Page 31: 选择附件

    中文 选择附件 有关详细信息请联系 HiKOKI 授权服务中心。 BSL36A18 BSL36B18 UC18YSL3 (14.4V－18V) 329897 产品编号 ： 376268 塑料盒...

  • Page 32: General Power Tool Safety Warnings

    English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ........32 CORDLESS BAND SAW SAFETY WARNINGS ........... 35 ADDITIONAL SAFETY WARNINGS ............. 37 CAUTION ON LITHIUM-ION BATTERY ............38 REGARDING LITHIUM-ION BATTERY TRANSPORTATION ...... 40 USB DEVICE CONNECTION PRECAUTIONS (UC18YSL3) ....... 40 SYMBOLS ....................
  • Page 33 English Electrical safety a) Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodifi ed plugs and matching outlets will reduce risk of electric shock. b) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators.
  • Page 34 English Power tool use and care a) Do not force the power tool. Use the correct power tool for your application. The correct power tool will do the job better and safer at the rate for which it was designed. b) Do not use the power tool if the switch does not turn it on and off...

  • Page 35: Cordless Band Saw Safety Warnings

    Injury may result if there are any damages, cracks, or deformations. During operation, if the unit is not running smoothly, or there are abnormal sounds or vibrations, promptly switch off the unit, discontinue use and contact a HiKOKI Authorized Service Center for inspection and/or repairs.
  • Page 36 22. If the switch lock won’t return to its original position, promptly discontinue use and contact a HiKOKI Authorized Service Center for repairs. 23. Use of a band saw blade other than one authorized by the manufacture or a band saw blade with any abnormalities may result in damage to the band saw blade and/ or injury.

  • Page 37: Additional Safety Warnings

    English 28. Do not leave the tool running unattended on the fl oor, table or other locations. Doing so may result in injury. 29. For cutting effi ciency, switch the mode of the application tool according to task conditions and workpieces to be cut. 30.

  • Page 38: Caution On Lithium-Ion Battery

    English 11. Keep the tool’s terminals (battery mount) free of swarf and dust. ○ Prior to use, make sure that swarf and dust have not collected in the area of the terminals. ○ During use, try to avoid swarf or dust on the tool from falling on the battery. ○...
  • Page 39 English Do not put or subject the battery to high temperatures or high pressure such as into a microwave oven, dryer, or high pressure container. Keep away from fi re immediately when leakage or foul odor are detected. 10. Do not use in a location where strong static electricity generates. 11.

  • Page 40: Regarding Lithium-Ion Battery Transportation

    English REGARDING LITHIUM-ION BATTERY TRANSPORTATION When transporting a lithium-ion battery, please observe the following precautions. WARNING Notify the transporting company that a package contains a lithium-ion battery, inform the company of its power output and follow the instructions of the transportation company when arranging transport.

  • Page 41: Name Of Parts

    English NAME OF PARTS POWER TOOL Motor Housing Switch lock Battery Pulley (built-in) Switch Name plate guard (C) LED light Handle Hook Front Pulley handle guard (A) Dial for setting Duster plate band saw blade Guide plate circumferential Band saw blade Blade speed Blade...

  • Page 42: Specifications

    English SPECIFICATIONS POWER TOOL Model CB3612DA Voltage 36 V Band Saw Blade dimensions 1140 × 12.5 × 0.5 mm Standard Mode (1–5) 1.0–3.2 m/s (60–195 m/min) No-Load Band Saw blade speed Auto Mode (A) 2.0 m/s (120 m/min) Round pipe 120 mm Max.

  • Page 43: Applications

    English APPLICATIONS ○ Cutting various types of soft steel materials including conduit pipes, stainless steel pipes, lining steel pipes and steel rods ○ Cutting nonferrous metal materials including power and communication cables and aluminum window frames ○ Cutting plastic (thermoplastic material cannot be cut as the band saw blade may become wedged in the material which is prone to melting when heated by cutting friction BATTERY REMOVAL / INSTALLATION Battery removal...
  • Page 44 English Charging When inserting a battery in the charger, the charge indicator lamp will blink in blue. When the battery becomes fully recharged, the charge indicator lamp will light up in green. (See Table 2) Charge indicator lamp indication The indications of the charge indicator lamp will be as shown in Table 2, according to the condition of the charger or the rechargeable battery.
  • Page 45 English Regarding the temperatures and charging time of the rechargeable battery The temperatures and charging time will become as shown in Table 3. Table 3 Charger UC18YSL3 Type of battery Li-ion Temperatures at which the 0°C – 50°C battery can be recharged Charging 14.4...

  • Page 46: Prior To Operation

    English How to make the batteries perform longer. Recharge the batteries before they become completely exhausted. When you feel that the power of the tool becomes weaker, stop using the tool and recharge its battery. If you continue to use the tool and exhaust the electric current, the battery may be damaged and its life will become shorter.
  • Page 47 English Adjusting the positions of bearing holders M8 bolt (Fig. 10) Loosen WARNING Tighten Bearing Securely tighten the M8 bolt. holder Insuffi cient tightening will not only negatively aff ect cutting precision, but may also damage the band saw blade Fig.
  • Page 48 English CAUTION Do not look directly into the light from the LED lamp. Continuous and direct exposure to the light from the LED lamp can injure your eyes. NOTE ○ Using a soft cloth, wipe off any foreign matter that has adhered to the lens of the LED light, being careful not to scratch the lens.
  • Page 49 English Table 4 Operating Speed Band saw blade Uses Mode Dial circumferential speed Bi-Metal (guideline) Diffi cult-to-cut materials such as stainless Low Speed 1.0 m/s (60 m/min) steel and alloys Steel materials 1.6 m/s (93 m/min) (Thick materials including cylindrical Standard 2.1 m/s (127 m/min) rods, shaped steel, and steel pipe)
  • Page 50 English Tension lever How to install Loosen the tension lever in the direction indicated in the fi gure. (Fig. 14) Being careful of the direction of revolution and the facing of the band saw blade (see fi gure), place Loosen the band saw blade in Guide roller, installing the Fig.

  • Page 51: Operation

    English Inspection before operation WARNING Check the following items before you use the unit. Before taking steps (1) and (2), you must turn off the switch and remove the battery from the main tool unit to perform inspection. Make sure that the switch is turned off . (See “5. Switch operation” on pages 47–48.) Before use, be sure to confi...
  • Page 52 English NOTE ○ Select a band saw blade (the band saw blade’s teeth/inch) and a band saw blade operating speed that is suitable for properties and thickness of the workpiece to be cut. ○ When using a new band saw blade, be sure to set the band saw blade operating speed setting dial to “1”...
  • Page 53 English Cutting Operation Make sure that the switch is turned off . (See “5. Switch operation” on pages 47–48.) Set the saw blade circumferential speed Band saw blade according to the quality and thickness of the Guide plate material to cut. (See “6. Adjusting operating speed”...
  • Page 54 English About Remaining Battery Indicator Remaining battery Remaining battery You can check the battery’s remaining capacity indicator lamp indicator switch by pressing the remaining battery indicator switch to light the indicator lamp. (Fig. 21, Table 6) The indicator will shut off approximately 3 seconds after the remaining battery indicator Switch panel switch is pressed.

  • Page 55: How To Recharge Usb Device

    English HOW TO RECHARGE USB DEVICE WARNING ○ Prior to use, check the connecting USB cable for any defect or damage. Using a defective or damaged USB cable can cause smoke emission or ignition. ○ When the product is not being used, cover the USB port with the rubber cover. Buildup of dust etc.

  • Page 56: Maintenance And Inspection

    If the band saw blade back ball bearing supports are worn, Band saw blade arrange for replacements from HiKOKI Authorized Service Center. Fig. 26...
  • Page 57 Fig. 27 blade), and make any adjustments if necessary. Additionally, if the band saw blade guide rollers are damaged, arrange for replacements from HiKOKI Authorized Service Center. Remove the band saw blade. (See pages 49–50 “7. Replacing the band saw blade”.) Use a fl...
  • Page 58 In the operation and maintenance of power tools, the safety regulations and standards prescribed in each country must be observed. Important notice on the batteries for the HiKOKI cordless power tools Please always use one of our designated genuine batteries. We cannot guarantee the safety and performance of our cordless power tool when used with batteries other than these designated by us, or when the battery is disassembled and modifi...

  • Page 59: Troubleshooting

    English TROUBLESHOOTING Use the inspections in the table below if the tool does not operate normally. If this does not remedy the problem, consult your dealer or the HiKOKI Authorized Service Center. Power tool Symptom Possible cause Remedy The unit does not run/ The battery capacity is Charge the storage battery.
  • Page 60 English Symptom Possible cause Remedy Cutting precision is Suffi cient warm-up cuts have With the band saw blade operating poor not been performed speed setting dial set to “1”, perform 1 or 2 warm-up cuts with a light cutting load such as a cylindrical rod (carbon steel, etc.) with an outer diameter of 3/4"...
  • Page 61 The charger’s vents are Avoid blocking the vents. blocked, causing its internal components to overheat. The cooling fan is not running. Contact a HiKOKI Authorized Service Center for repairs. The USB power lamp The battery’s capacity has Replace the battery with one that has has switched off...
  • Page 62 English Symptom Possible cause Remedy USB power lamp The USB power lamp lights This is not a malfunction. does not switch off up green to indicate that USB even though the USB charging is possible. device has fi nished charging. It is unclear what the The USB power lamp does not Examine the USB device that is...

  • Page 63: Selecting Accessories

    English SELECTING ACCESSORIES For details contact HiKOKI Authorized Service Center. BSL36A18 BSL36B18 UC18YSL3 (14.4 V–18 V) 329897 Part Number: 376268 Plastic Case...
  • Page 64 服务中心 高壹工机商业(上海)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 福建高壹工机有限公司 福建省福州市福兴投资区湖塘路 编号：C99257521 F 发行日期：2021年 9月 中国印刷...
