FUNCTION SELECTOR

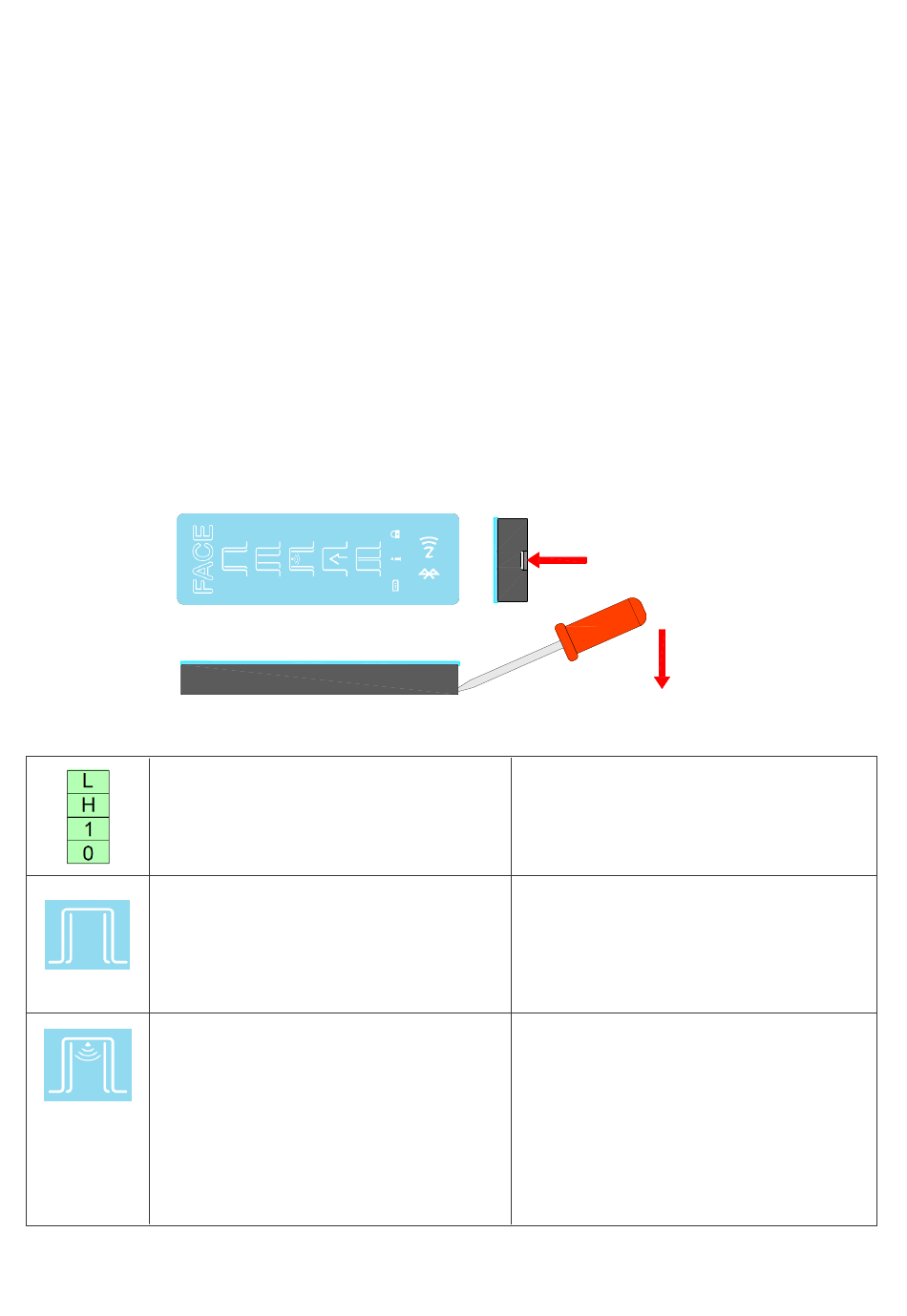

Connect the 0-1-H-L terminals of the function selector
to the 0-1-H-L terminals of the electric control.
For lengths over 10 m, use a cable with 2 twisted-pairs.
The function selector can only be used by authorised
personnel, thus its activation is only permitted using
the proximity badge.
The normal functioning mode of the function selector, in
order to be compliant with the standard EN16005, must
be "AUTOMATIC PARTIAL OPERATION".
Thus, any other functioning mode, such as "Open door",
"Automatic bidirectional operation", or "Automatic one-way
operation" may be only used in exceptional cases, when
a complete opening of the leavs is required, and only
when the door is guarded by of authorised and formed
personnel.
Connect the 0-1-H-L terminals of the function
selector by cable (not supplied by us) to the
0-1-H-L terminals of the electronic control.
Note: for lenghts over 10 m, use a cable
with 2 twisted-pairs.
OPEN DOOR
When selected, the symbol lights up, the door
is permanently open. Note: the doors can still
be handles manually.
AUTOMATIC BI-DIRECTIONAL OPERATION
When selected, the symbol lights up, the door
automatically opens completely in bidirectional
mode.
RESET
Select the symbol for 5 seconds, the
automation preforms the slf-testing and the
automatic learning.
SELETTORE DI FUNZIONI
Collegare i morsetti 0-1-H-L del selettore di funzioni
ai morsetti 0-1-H-L del controllo elettronico.
Per lunghezze superiori a 10 m, usare un cavo con
2 doppini intrecciati.
Il selettore di funzioni può essere utilizzato solamente
da personale autorizzato, pertanto il suo funzionamento
è possibile solo con il badge di prossimità.
Il funzionamento normale, per garantire il rispetto
della norma EN16005, deve essere il
"FUNZIONAMENTO AUTOMATICO PARZIALE".
Pertanto, il funzionamento "Porta Aperta" o
"Funzionamento automatico bidirezionale" o
"Funzionamento automatico monodirezionale" devono
essere utilizzati solamente in via eccezionale,
qualora sia necessaria l'apertura totale delle ante,
e sotto il presidio di personale formato ed autorizzato.
Collegare i morsetti 0-1-H-L del selettore di
funzioni, mediante cavo (non di nostra
fornitura), ai morsetti 0-1-H-L del controllo.
Nota: per lunghezze superiori ai 10 m, usare
un cavo con 2 doppini intrecciati.
PORTA APERTA
Quando selezionato, il simbolo si illumina
e comanda l'apertura permanente della porta.
N.B. Le ante possono comunque essere
movimentate manualmente
FUNZIONAMENTO AUTOMATICO
BIDIREZIONALE
Quando selezionato, il simbolo si illumina
e consente il funzionamento automatico della
porta in modalità bidirezionale con apertura
completa delle ante.
RESET
Selezionare il simbolo per 5 secondi,
l'automazione esegue l'autodiagnosi e l'autoset.
