I - E
REGOLATORE DI PRESSIONE

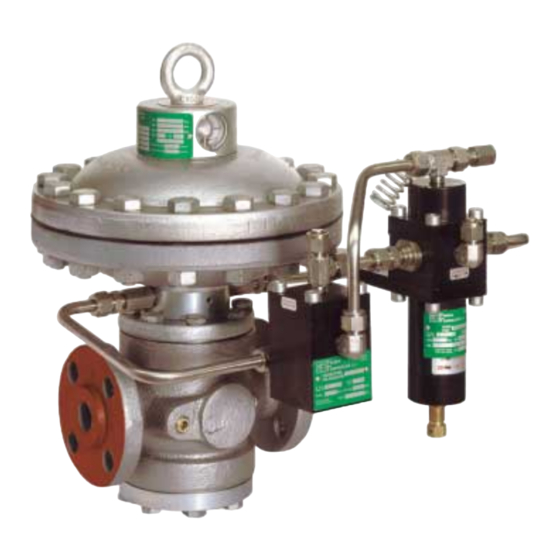

PRESSURE REGULATOR
REFLUX 819
MANUALE TECNICO MT050
TECHNICAL MANUAL MT050
ISTRUZIONI PER L'INSTALLAZIONE, LA MESSA IN SERVIZIO E LA MANUTENZIONE
INSTALLATION, COMMISSIONING AND MAINTENANCE INSTRUCTIONS
