Przykład ustawiania przekładni
150 (750 / 5).
Przykład ustawiania filtru uśredniania
na wartość 3.

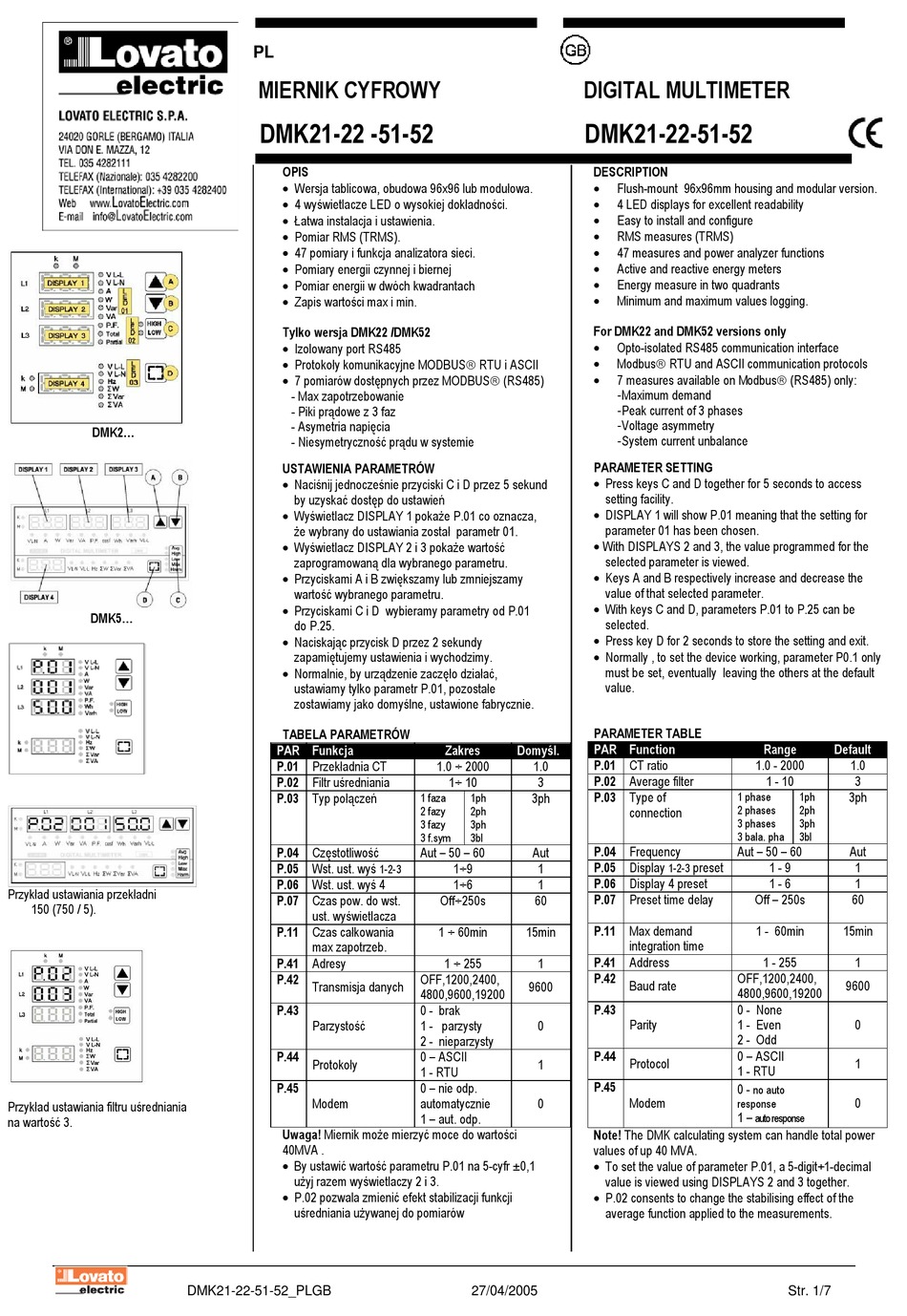

PL
MIERNIK CYFROWY
DMK21-22 -51-52
OPIS
• Wersja tablicowa, obudowa 96x96 lub modułowa.
• 4 wyświetlacze LED o wysokiej dokładności.
• Łatwa instalacja i ustawienia.
• Pomiar RMS (TRMS).
• 47 pomiary i funkcja analizatora sieci.
• Pomiary energii czynnej i biernej
• Pomiar energii w dwóch kwadrantach
• Zapis wartości max i min.
Tylko wersja DMK22 /DMK52
• Izolowany port RS485
• Protokoły komunikacyjne MODBUS RTU i ASCII
• 7 pomiarów dostępnych przez MODBUS (RS485)
- Max zapotrzebowanie
- Piki prądowe z 3 faz
- Asymetria napięcia
- Niesymetryczność prądu w systemie
USTAWIENIA PARAMETRÓW
• Naciśnij jednocześnie przyciski C i D przez 5 sekund
by uzyskać dostęp do ustawień
• Wyświetlacz DISPLAY 1 pokaże P.01 co oznacza,
że wybrany do ustawiania został parametr 01.
• Wyświetlacz DISPLAY 2 i 3 pokaże wartość
zaprogramowaną dla wybranego parametru.
• Przyciskami A i B zwiększamy lub zmniejszamy
wartość wybranego parametru.
• Przyciskami C i D wybieramy parametry od P.01
do P.25.
• Naciskając przycisk D przez 2 sekundy
zapamiętujemy ustawienia i wychodzimy.
• Normalnie, by urządzenie zaczęło działać,
ustawiamy tylko parametr P.01, pozostałe
zostawiamy jako domyślne, ustawione fabrycznie.
TABELA PARAMETRÓW
PAR Funkcja
P.01 Przekładnia CT
P.02 Filtr uśredniania
P.03 Typ połączeń
P.04 Częstotliwość
P.05 Wst. ust. wyś
P.06 Wst. ust. wyś 4
P.07 Czas pow. do wst.
ust. wyświetlacza
P.11 Czas całkowania
max zapotrzeb. 
P.41 Adresy
P.42
Transmisja danych
P.43
Parzystość
P.44
Protokoły
P.45
Modem
Uwaga! Miernik może mierzyć moce do wartości
40MVA .
• By ustawić wartość parametru P.01 na 5-cyfr ±0,1
użyj razem wyświetlaczy 2 i 3.
• P.02 pozwala zmienić efekt stabilizacji funkcji
uśredniania używanej do pomiarów
DMK21-22-51-52_PLGB
Zakres
Domyśl.
1.0 ÷ 2000
1.0
1÷ 10
3
3ph
1 faza
1ph
2 fazy
2ph
3 fazy
3ph
3 f.sym
3bl
Aut – 50 – 60
Aut
1÷9
1
1-2-3
1÷6
1
Off÷250s
60
1 ÷ 60min
15min
1 ÷ 255
1
OFF,1200,2400,
9600
4800,9600,19200
0 - brak
1 - parzysty
0
2 - nieparzysty
0 – ASCII
1
1 - RTU
0 – nie odp.
automatycznie
0
1 – aut. odp.
27/04/2005
DIGITAL MULTIMETER
DMK21-22-51-52

DESCRIPTION

Flush-mount 96x96mm housing and modular version.
4 LED displays for excellent readability
Easy to install and configure
RMS measures (TRMS)
47 measures and power analyzer functions
Active and reactive energy meters
Energy measure in two quadrants
Minimum and maximum values logging.
For DMK22 and DMK52 versions only
Opto-isolated RS485 communication interface
Modbus RTU and ASCII communication protocols
7 measures available on Modbus (RS485) only:
- Maximum demand
- Peak current of 3 phases
- Voltage asymmetry
- System current unbalance

PARAMETER SETTING

• Press keys C and D together for 5 seconds to access
setting facility.
• DISPLAY 1 will show P.01 meaning that the setting for
parameter 01 has been chosen.
• With DISPLAYS 2 and 3, the value programmed for the
selected parameter is viewed.
• Keys A and B respectively increase and decrease the
value of that selected parameter.
• With keys C and D, parameters P.01 to P.25 can be
selected.
• Press key D for 2 seconds to store the setting and exit.
• Normally , to set the device working, parameter P0.1 only
must be set, eventually leaving the others at the default
value.

PARAMETER TABLE

PAR Function
P.01 CT ratio
1.0 - 2000
P.02 Average filter
P.03 Type of
1 phase
2 phases
connection
3 phases
3 bala. pha
P.04 Frequency
Aut – 50 – 60
P.05 Display
preset
1-2-3
P.06 Display 4 preset
P.07 Preset time delay
Off – 250s
P.11 Max demand
integration time 
P.41 Address
P.42
OFF,1200,2400,
Baud rate
4800,9600,19200
P.43
0 - None
Parity
1 - Even
2 - Odd
P.44
0 – ASCII
Protocol
1 - RTU
P.45
0 -
no auto
Modem
response
1 –
auto response
Note! The DMK calculating system can handle total power
values of up 40 MVA.
• To set the value of parameter P.01, a 5-digit+1-decimal
value is viewed using DISPLAYS 2 and 3 together.
• P.02 consents to change the stabilising effect of the
average function applied to the measurements.
Range
Default
1.0
1 - 10
3
3ph
1ph
2ph
3ph
3bl
Aut
1 - 9
1
1 - 6
1
60
1 - 60min
15min
1 - 255
1
9600
0
1
0
Str. 1/7
