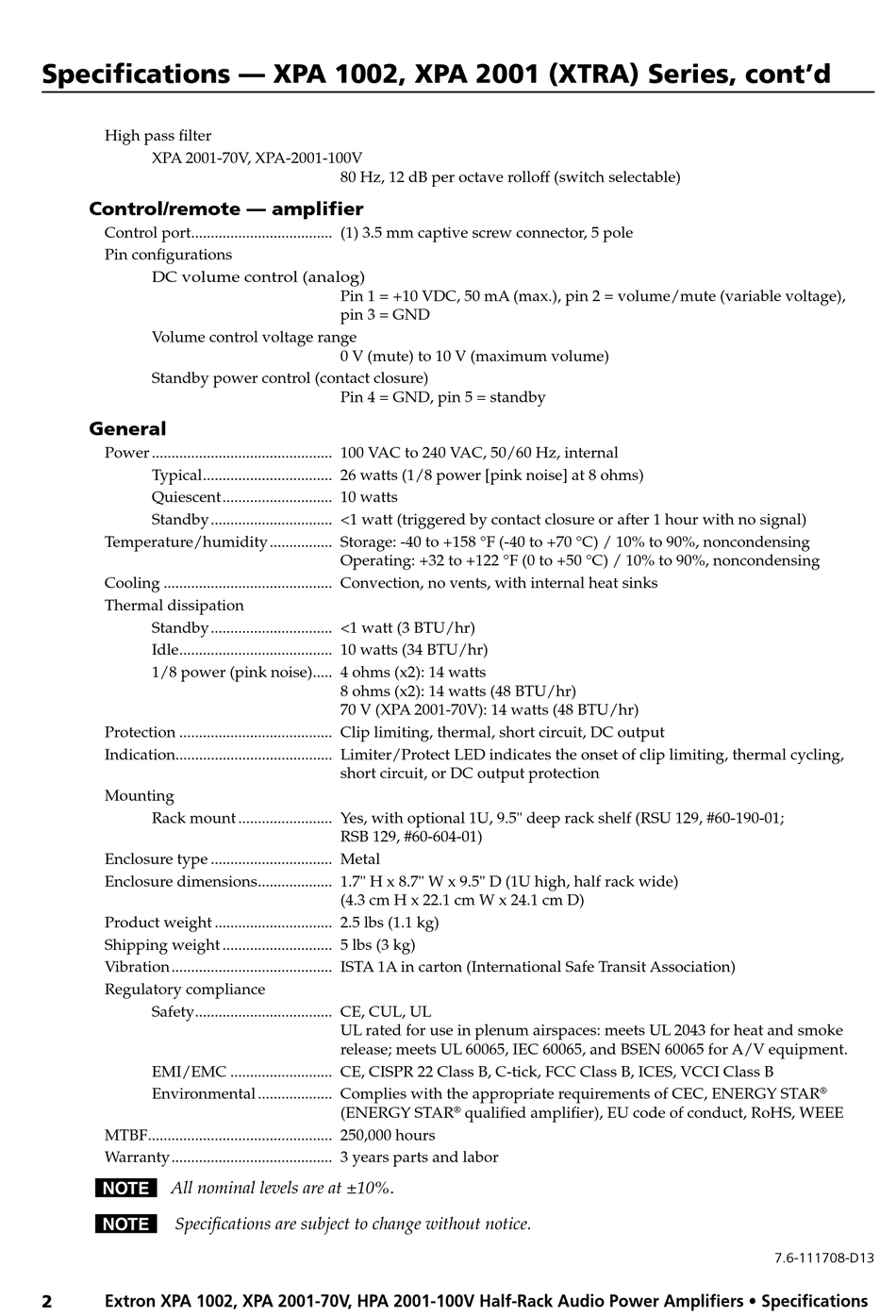

Specifications — XPA 1002, XPA 2001 (XTRA) Series, cont'd

High pass filter

XPA 2001-70V, XPA-2001-100V
Control/remote — amplifier
Control port ������������������������������������ (1) 3�5 mm captive screw connector, 5 pole
Pin configurations
DC volume control (analog)
Volume control voltage range
Standby power control (contact closure)

General

Power ���������������������������������������������� 100 VAC to 240 VAC, 50/60 Hz, internal
Typical ��������������������������������� 26 watts (1/8 power [pink noise] at 8 ohms)
Quiescent ���������������������������� 10 watts
Standby ������������������������������� <1 watt (triggered by contact closure or after 1 hour with no signal)
Temperature/humidity ���������������� Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Cooling ������������������������������������������� Convection, no vents, with internal heat sinks

Thermal dissipation

Standby ������������������������������� <1 watt (3 BTU/hr)
Idle ��������������������������������������� 10 watts (34 BTU/hr)
1/8 power (pink noise) ����� 4 ohms (x2): 14 watts
Protection ��������������������������������������� Clip limiting, thermal, short circuit, DC output
Indication���������������������������������������� Limiter/Protect LED indicates the onset of clip limiting, thermal cycling,
Mounting
Rack mount ������������������������ Yes, with optional 1U, 9�5" deep rack shelf (RSU 129, #60-190-01;
Enclosure type ������������������������������� Metal
Enclosure dimensions ������������������� 1�7" H x 8�7" W x 9�5" D (1U high, half rack wide)
Product weight ������������������������������ 2�5 lbs (1�1 kg)
Shipping weight ���������������������������� 5 lbs (3 kg)
Vibration ����������������������������������������� ISTA 1A in carton (International Safe Transit Association)

Regulatory compliance

Safety ����������������������������������� CE, CUL, UL
EMI/EMC �������������������������� CE, CISPR 22 Class B, C-tick, FCC Class B, ICES, VCCI Class B
Environmental ������������������� Complies with the appropriate requirements of CEC, ENERGY STAR
MTBF ����������������������������������������������� 250,000 hours
Warranty ����������������������������������������� 3 years parts and labor
N All nominal levels are at ±10%�
N Specifications are subject to change without notice.
2 Extron XPA 1002, XPA 2001-70V, HPA 2001-100V Half-Rack Audio Power Amplifiers • Specifications
80 Hz, 12 dB per octave rolloff (switch selectable)
Pin 1 = +10 VDC, 50 mA (max�), pin 2 = volume/mute (variable voltage),
pin 3 = GND
0 V (mute) to 10 V (maximum volume)
Pin 4 = GND, pin 5 = standby
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing
8 ohms (x2): 14 watts (48 BTU/hr)
70 V (XPA 2001-70V): 14 watts (48 BTU/hr)
short circuit, or DC output protection
RSB 129, #60-604-01)
(4�3 cm H x 22�1 cm W x 24�1 cm D)
UL rated for use in plenum airspaces: meets UL 2043 for heat and smoke
release; meets UL 60065, IEC 60065, and BSEN 60065 for A/V equipment�
(ENERGY STAR qualified amplifier), EU code of conduct, RoHS, WEEE
®
®
7.6-111708-D13
