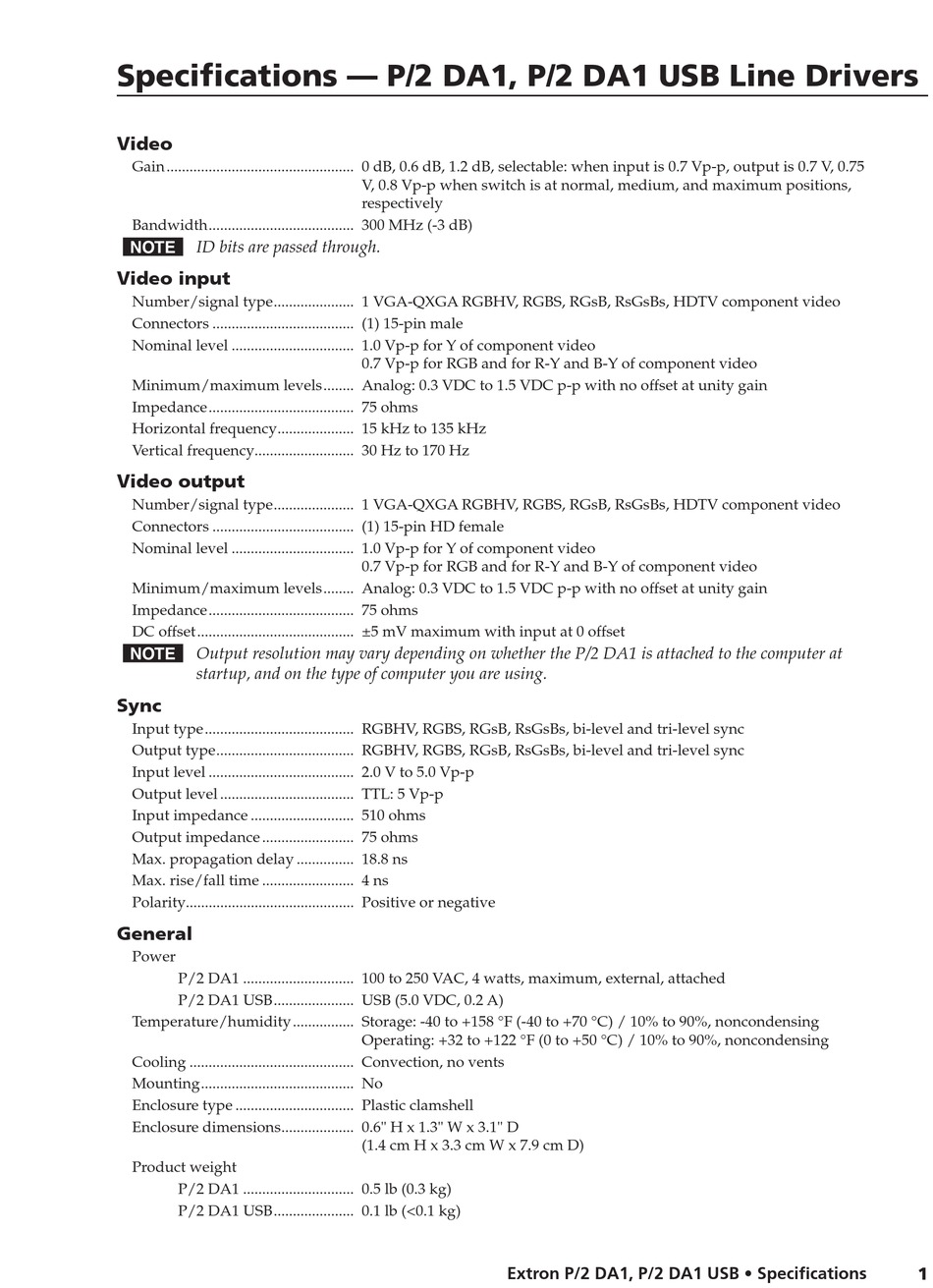

Specifications — P/2 DA1, P/2 DA1 USB Line Drivers
Video
Gain ������������������������������������������������� 0 dB, 0�6 dB, 1�2 dB, selectable: when input is 0�7 Vp-p, output is 0�7 V, 0�75
Bandwidth �������������������������������������� 300 MHz (-3 dB)
N ID bits are passed through.

Video input

Number/signal type ��������������������� 1 VGA-QXGA RGBHV, RGBS, RGsB, RsGsBs, HDTV component video
Connectors ������������������������������������� (1) 15-pin male
Nominal level �������������������������������� 1�0 Vp-p for Y of component video
Minimum/maximum levels �������� Analog: 0�3 VDC to 1�5 VDC p-p with no offset at unity gain
Impedance �������������������������������������� 75 ohms
Horizontal frequency �������������������� 15 kHz to 135 kHz
Vertical frequency �������������������������� 30 Hz to 170 Hz

Video output

Number/signal type ��������������������� 1 VGA-QXGA RGBHV, RGBS, RGsB, RsGsBs, HDTV component video
Connectors ������������������������������������� (1) 15-pin HD female
Nominal level �������������������������������� 1�0 Vp-p for Y of component video
Minimum/maximum levels �������� Analog: 0�3 VDC to 1�5 VDC p-p with no offset at unity gain
Impedance �������������������������������������� 75 ohms
DC offset ����������������������������������������� ±5 mV maximum with input at 0 offset
N Output resolution may vary depending on whether the P/2 DA1 is attached to the computer at
startup, and on the type of computer you are using.
Sync
Input type ��������������������������������������� RGBHV, RGBS, RGsB, RsGsBs, bi-level and tri-level sync
Output type ������������������������������������ RGBHV, RGBS, RGsB, RsGsBs, bi-level and tri-level sync
Input level �������������������������������������� 2�0 V to 5�0 Vp-p
Output level ����������������������������������� TTL: 5 Vp-p
Input impedance ��������������������������� 510 ohms
Output impedance ������������������������ 75 ohms
Max� propagation delay ��������������� 18�8 ns
Max� rise/fall time ������������������������ 4 ns
Polarity�������������������������������������������� Positive or negative
General
Power
P/2 DA1 ����������������������������� 100 to 250 VAC, 4 watts, maximum, external, attached
P/2 DA1 USB ��������������������� USB (5�0 VDC, 0�2 A)
Temperature/humidity ���������������� Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Cooling ������������������������������������������� Convection, no vents
Mounting ���������������������������������������� No
Enclosure type ������������������������������� Plastic clamshell
Enclosure dimensions ������������������� 0�6" H x 1�3" W x 3�1" D
Product weight
P/2 DA1 ����������������������������� 0�5 lb (0�3 kg)
P/2 DA1 USB ��������������������� 0�1 lb (<0�1 kg)
V, 0�8 Vp-p when switch is at normal, medium, and maximum positions,
respectively
0�7 Vp-p for RGB and for R-Y and B-Y of component video
0�7 Vp-p for RGB and for R-Y and B-Y of component video
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing
(1�4 cm H x 3�3 cm W x 7�9 cm D)
Extron P/2 DA1, P/2 DA1 USB • Specifications 1
