Euromaster AutoEV
JORDFEILBRYTER / Auto (Utløsertid)
⚫
I. Skru på instrumentet og sett rotasjonsbryteren til JORDFEILBRYTER. Velg korrekt nettsystem med F5.
II. Trykk F1 til Auto vises i displayet og velg ønsket teststrøm med F2
III. Koble til måleledningene som vist i Figur 6.6.1.
IV. Hvis spenningsnivået er OK vil "Klar :)" vises i displayet som i figur 6.6.4
V. Trykk på TEST knappen og måling vil starte
VI. symbol vises når måling pågår
VII. Når jordfeilbryteren løser ut vil utløser-tid vises på aktuelt trinn og man må slå inn bryteren igjen, da
fortsetter testingen automatisk til neste trinn. Dette må gjørs til alle trinn er fullført.
VIII. Når alle trinn er fullført vil utløser-tid for strøm x1/2, x1, og x5 på jordfeilbryteren vises.
IX. Er alt ok skal den a)ikke løse ut på x1/2, b) løse ut under 400mS på x1 og c) løse ut under 40mS på x5
Jf.br.
Auto
x1/2
30mA
x1/2
x1
x1
AC
x5
x5
Generell
TN-nett
1
229

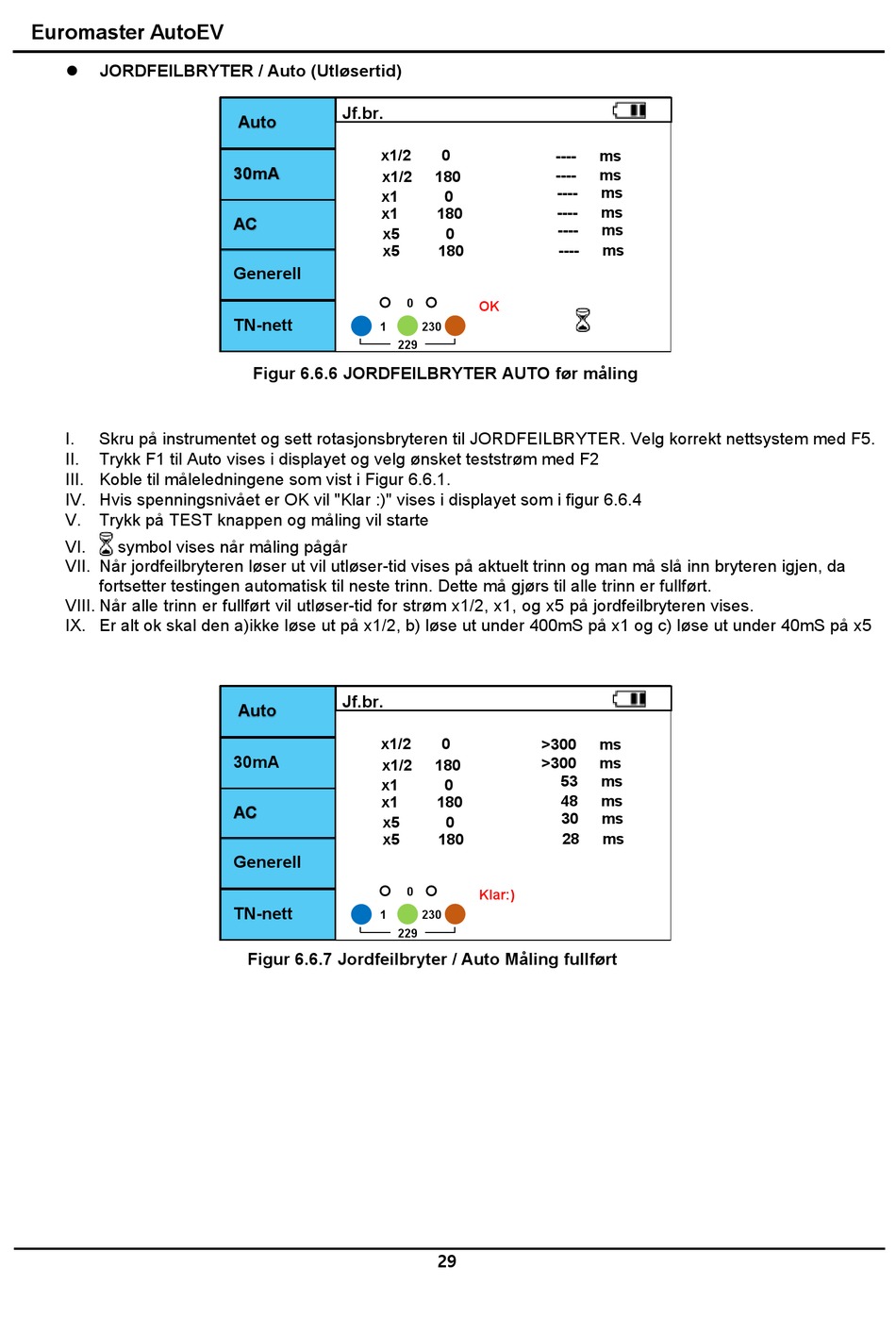

Figur 6.6.6 JORDFEILBRYTER AUTO før måling
