Euromaster AutoEV

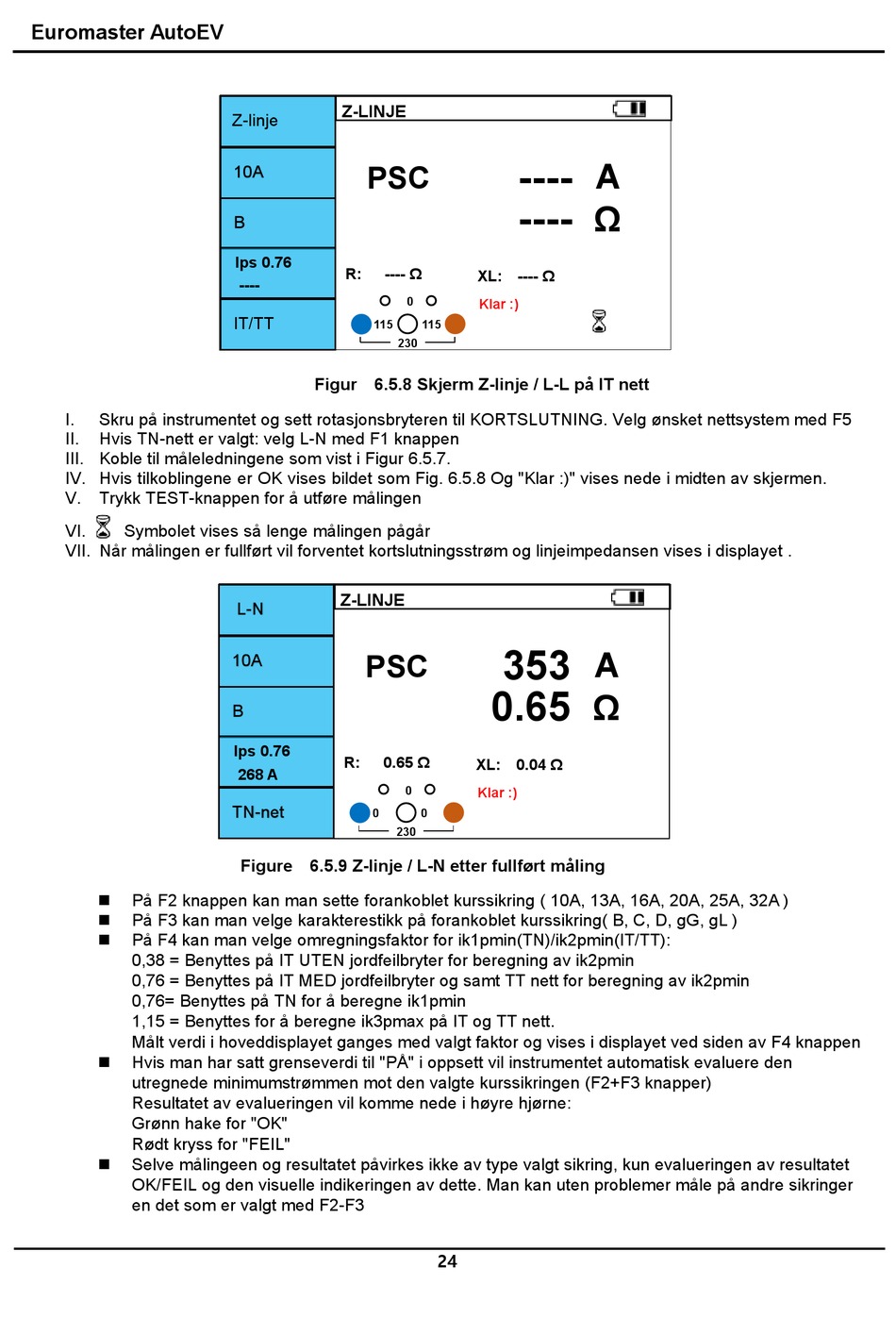

I. Skru på instrumentet og sett rotasjonsbryteren til KORTSLUTNING. Velg ønsket nettsystem med F5
II. Hvis TN-nett er valgt: velg L-N med F1 knappen
III. Koble til måleledningene som vist i Figur 6.5.7.
IV. Hvis tilkoblingene er OK vises bildet som Fig. 6.5.8 Og "Klar :)" vises nede i midten av skjermen.
V. Trykk TEST-knappen for å utføre målingen
VI. Symbolet vises så lenge målingen pågår
VII. Når målingen er fullført vil forventet kortslutningsstrøm og linjeimpedansen vises i displayet .
På F2 knappen kan man sette forankoblet kurssikring ( 10A, 13A, 16A, 20A, 25A, 32A )
◼
På F3 kan man velge karakterestikk på forankoblet kurssikring( B, C, D, gG, gL )
◼
På F4 kan man velge omregningsfaktor for ik1pmin(TN)/ik2pmin(IT/TT):
◼
0,38 = Benyttes på IT UTEN jordfeilbryter for beregning av ik2pmin
0,76 = Benyttes på IT MED jordfeilbryter og samt TT nett for beregning av ik2pmin
0,76= Benyttes på TN for å beregne ik1pmin
1,15 = Benyttes for å beregne ik3pmax på IT og TT nett.
Målt verdi i hoveddisplayet ganges med valgt faktor og vises i displayet ved siden av F4 knappen
Hvis man har satt grenseverdi til "PÅ" i oppsett vil instrumentet automatisk evaluere den
◼
utregnede minimumstrømmen mot den valgte kurssikringen (F2+F3 knapper)
Resultatet av evalueringen vil komme nede i høyre hjørne:
Grønn hake for "OK"
Rødt kryss for "FEIL"
Selve målingeen og resultatet påvirkes ikke av type valgt sikring, kun evalueringen av resultatet
◼
OK/FEIL og den visuelle indikeringen av dette. Man kan uten problemer måle på andre sikringer
en det som er valgt med F2-F3
Z-LINJE
Z-linje
PSC
10A
B
Ips 0.76
R: ---- Ω
----
IT/TT
115
230
Figur 6.5.8 Skjerm Z-linje / L-L på IT nett
Z-LINJE
L-N
PSC
10A
B
Ips 0.76
R: 0.65 Ω
268 A
TN-net
0
230
Figure 6.5.9 Z-linje / L-N etter fullført måling
----
----
XL: ---- Ω
0
Klar :)
115
353
0.65
XL: 0.04 Ω
0
Klar :)
0
24
A
Ω
A
Ω
