- Page 1 NÅR FAGKUNNSKAP & KOMPETANSE TELLER BRUKERMANUAL ELIT 1068 NETTVERKSTESTER MED LINJESØKER...

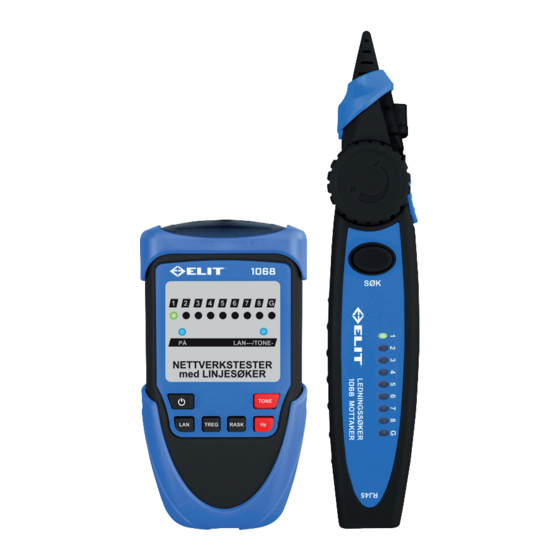

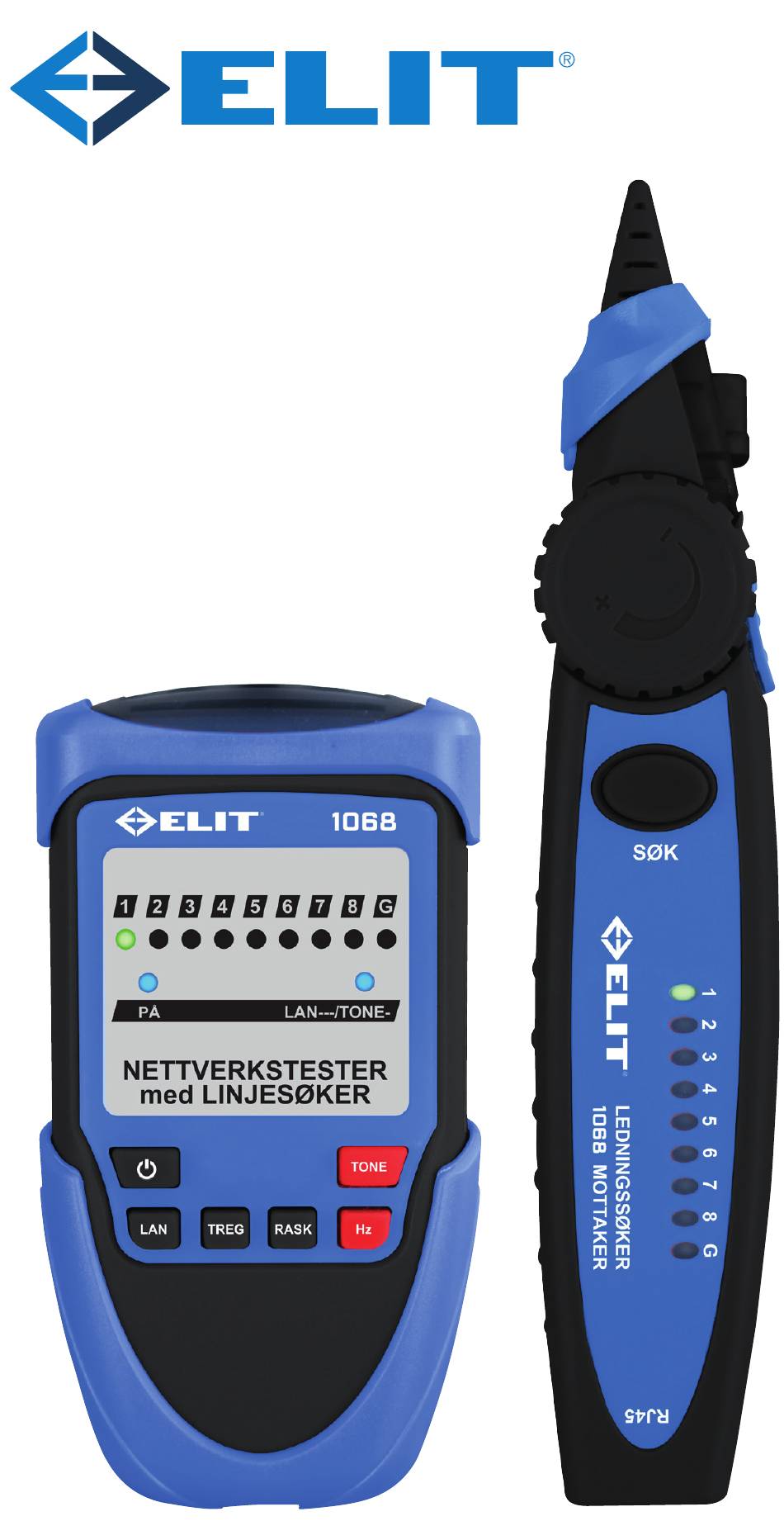

- Page 2 ELIT 1068 LAN-tester og tonesøker ELIT 1068 er ment for partesting av data- og telekabler hvor man benytter sender og mottaker som indikerer koblingsrekkefølgen på kabelen. I tillegg til dette kan det også benyttes som tonesøker for å følge og finne umerkede kabler som er spenningsløse.
- Page 3 4. LED indikatorer: AV/PÅ, Tonesøker/partesting og utgangssignal 1 - 8+G 5. Knapp for aktivisering av tonesøker/kabelsøker 6. Knapp for frekvens på tonesøker 7. Knapper for hastighet på partesting: treg og rask 8. Batterideksel figur 1 elit 1068 nettverkstester og linjesøker...
- Page 4 2. LED indikatorer for partesting: 1 - 8 + G 3. Knapp for søking etter kabel/tonesøking 4. Dreiehjul for justering av signalstyrke ved tonesøking 5. Knapp for å skru på lommelykt 6. Lommelykt 7. Sensor for tonesøking elit 1068 nettverkstester og linjesøker...
- Page 5 5. Før tuppen på mottakeren over datakablene, den med den høyeste tonen er den man leter etter. Tips: HZ-knappen på sender kan trykkes inn for å forandre frekvensen på sendt signal, for enklere å kunne skille sendt signal og signal fra omgivelsene. elit 1068 nettverkstester og linjesøker...
- Page 6 Rengjøring: Tørk av kassen med en lett fuktet klut og mild såpe. Ikke benytt etsende væsker. Skitt eller fukt i tilkoblingsterminaler kan påvirke målingene. Bruksområde: Temperatur: -10 - +50 grader C. Luftfuktighet: 0-90%RH, ikke kondenserende. elit 1068 nettverkstester og linjesøker...
- Page 7 Read Before Use Safety Information ,lb. Warning To a ensure safe operation and service of the equipment, please follow these guidelines: Do not use the equipment just before , during or just after electrical storm (electrical shock / high energy overvoltage!).
- Page 8 1) External Probe Connector 2) Power Switch 3) Cable Testing Button 4) LED Indicators 5) Cable Tracing Button 6) Tone Adjusting Button 7) Pairing Speed Adjusting Button 8) Battery Door figur 1...
- Page 9 1) RJ45 Connector 2) Indicators 3) Cable Tracing Button 4) Volume Adjusting Wheel 5) Flashlight switch 6) Flashlight 7) Tracing Probe...
- Page 10 Operating The Equipment Tracing Pairs 1) Connect the cable with alligator clip to the transmitter. 2) Connect the red clip to one of the tracing wire and the black clip to the other. 3) Switch on the transmitter. 4) Push the SCAN button on the transmitter and the SCAN indicator will switch on.
- Page 11 Tracing Phone Lines 1) Connect the RJ-11 cable with the transmitter and phone jack. 2) Switch on the transmitter. 3) Push the SCAN button on the transmitter and the SCAN indicator will switch on. 4) Activate the receiver by pressing and holding the SCAN button.
- Page 12 3) Push the V button and the VOLT indicator will switch on to indicate the transmitter is standby. 4) If voltage is present in the testing cable, either the SCAN or OHM indicator will switch on. Note: only model A has this feature. elit 1068 nettverkstester og linjesøker...
- Page 13 Battery Voltage Testing 1 )Connect the cable with alligator clip between the transmitter and the testing battery. 2)Switch on the transmitter. 3)Push the V button and the VOLT indicator will switch on to indicate the transmitter is standby. 4)Ifthe red clip is connect to the positive side, the SCAN indicator will switch on.
- Page 14 Maintenance Replacing batteries & Warning To avoid shock, injury, or damage to the equipment, remove all the connection before opening the battery doors. Replace the battery if the power indicator on the transmitter is flashing and /or the power indicator on the receiver do not switch on.
- Page 15 Ved spørsmål, service og kalibrering, kontakt: ELIT AS Hellenvegen 9 202 GJERDRUM www.elit.no firmapost@elit.no +47 63938880...
