Euromaster AutoEV
5.

Instrumentoversikt

5.1.

Front

5
6
7
Nr. Beskrivelse
1 Rotasjonsbryter
2 Av/på knapp
3 Display
4 Test-knapp
5 Kontaktring
6 Hjelp-knapp
MEM-knapp og
7
piltaster
8 Tilbake-knapp
9 F1 – F5 knapper
4
9
8

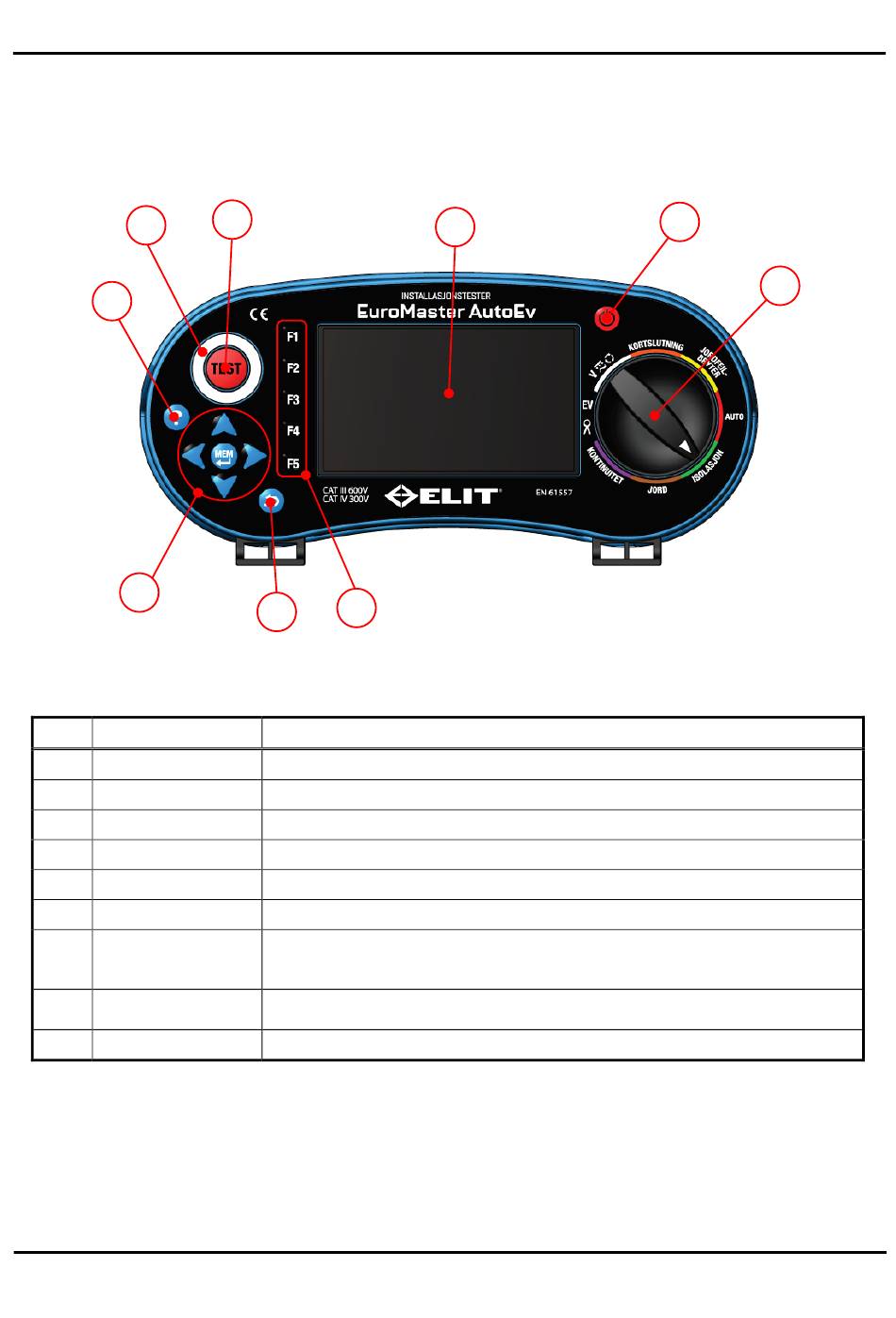

Figur 5.1 Front
Vri bryteren til ønsket måleområde
Et kort trykk på denne skrur enheten på(eller av hvis den er på)
TFT grafisk fargedisplay
Trykkes for aktivisere måling
Metallring for å sjekke korrekt jordpotensiale på terminalene
Viser hjelpeskjermer med koblingsbilde relatert til valgt område
Trykk kort på MEM for å komme til minnestrukturen. Pilene flytter markøren
på skjermen. Trykk og hold MEM i 2 sek etter test for direkte lagring.
Benyttes til å gå ut av minnehåndteringen og tilbake til måleskjermen. Brukes
også til å bekrefte navn på filer og mapper, samt å avslutte meldingsskjermer.
Avhengig av valgt område har de forskjellig funksjon relatert til målingen.
3
Forklaring
10
2
1
