Euromaster AutoEV
Kortslutningsmåling L-L TN-nett
⚫
L3(Blå)
I. Skru på instrumentet og sett rotasjonsbryteren til KORTSLUTNING. Sjekk at TN-nett er valgt.
II. Trykk F1 til L-L vises: L-PE ➔ L-N ➔ L-L.
III. Koble til slik vist på Figur 6.5.10. (Det kan også måles mot L1-L2 eller L2-L3 om man ønsker)
IV. Hvis tilkoblingen er OK vises skjermen som i figur 6.5.11.
V. Når "Klar :)" vises, trykk TEST-knappen for å starte målingen
VI. Symbolet vises når målingen pågår
VII. Når målingen er fullført vil forventet kortslutningsstrøm og linjeimpedansen vises i displayet .
VIII. Med F4 knappen kan man velge beregningsfaktor for kortslutningsstrømmen om ønskelig

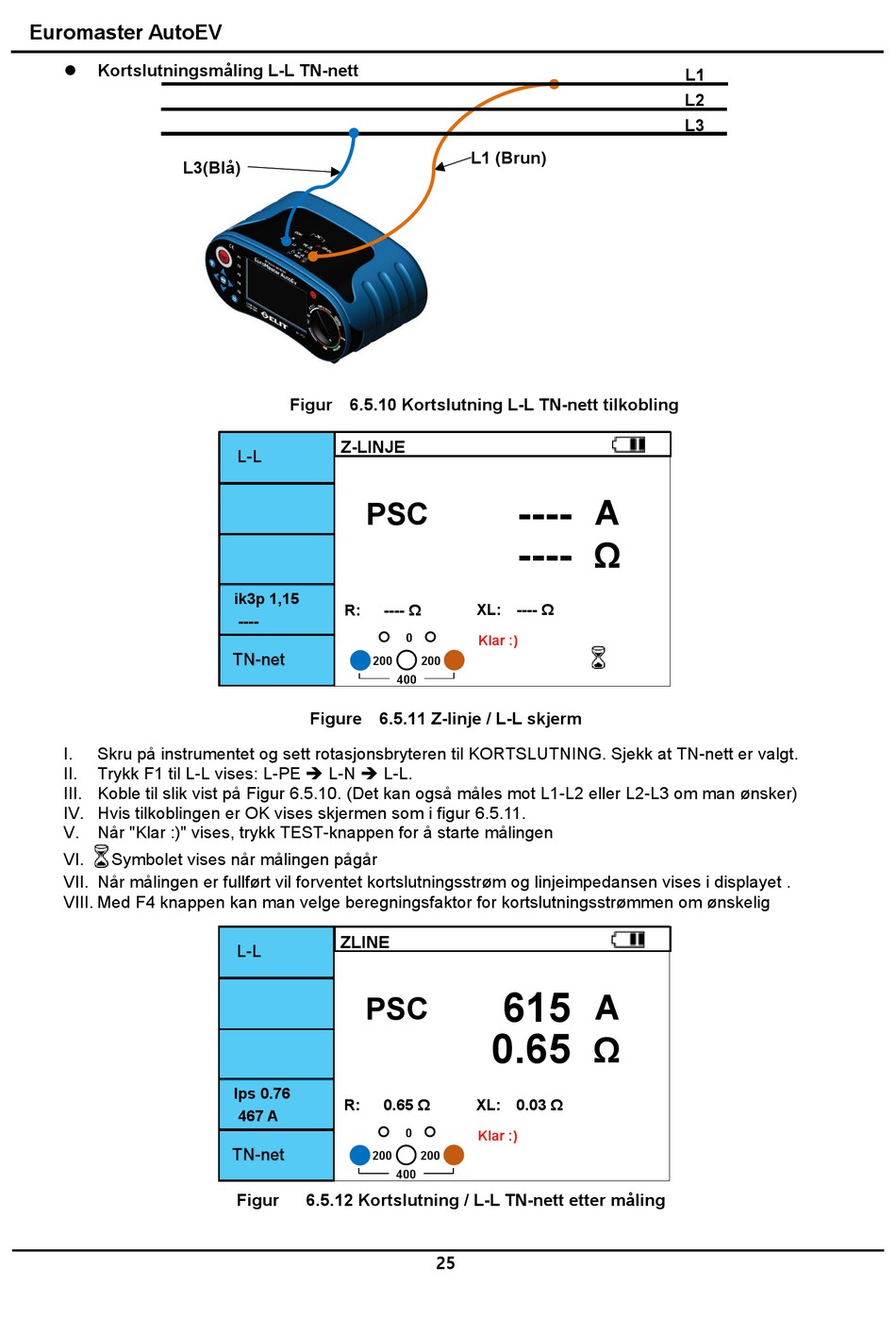

Figur 6.5.10 Kortslutning L-L TN-nett tilkobling
Z-LINJE
L-L
PSC
ik3p 1,15
R: ---- Ω
----
TN-net
200
400
Figure 6.5.11 Z-linje / L-L skjerm
ZLINE
L-L
PSC
Ips 0.76
R: 0.65 Ω
467 A
TN-net
200
400
Figur 6.5.12 Kortslutning / L-L TN-nett etter måling
L1 (Brun)
----
----
XL: ---- Ω
0
Klar :)
200
615
0.65
XL: 0.03 Ω
0
Klar :)
200
25
L1
L2
L3
A
Ω
A
Ω
