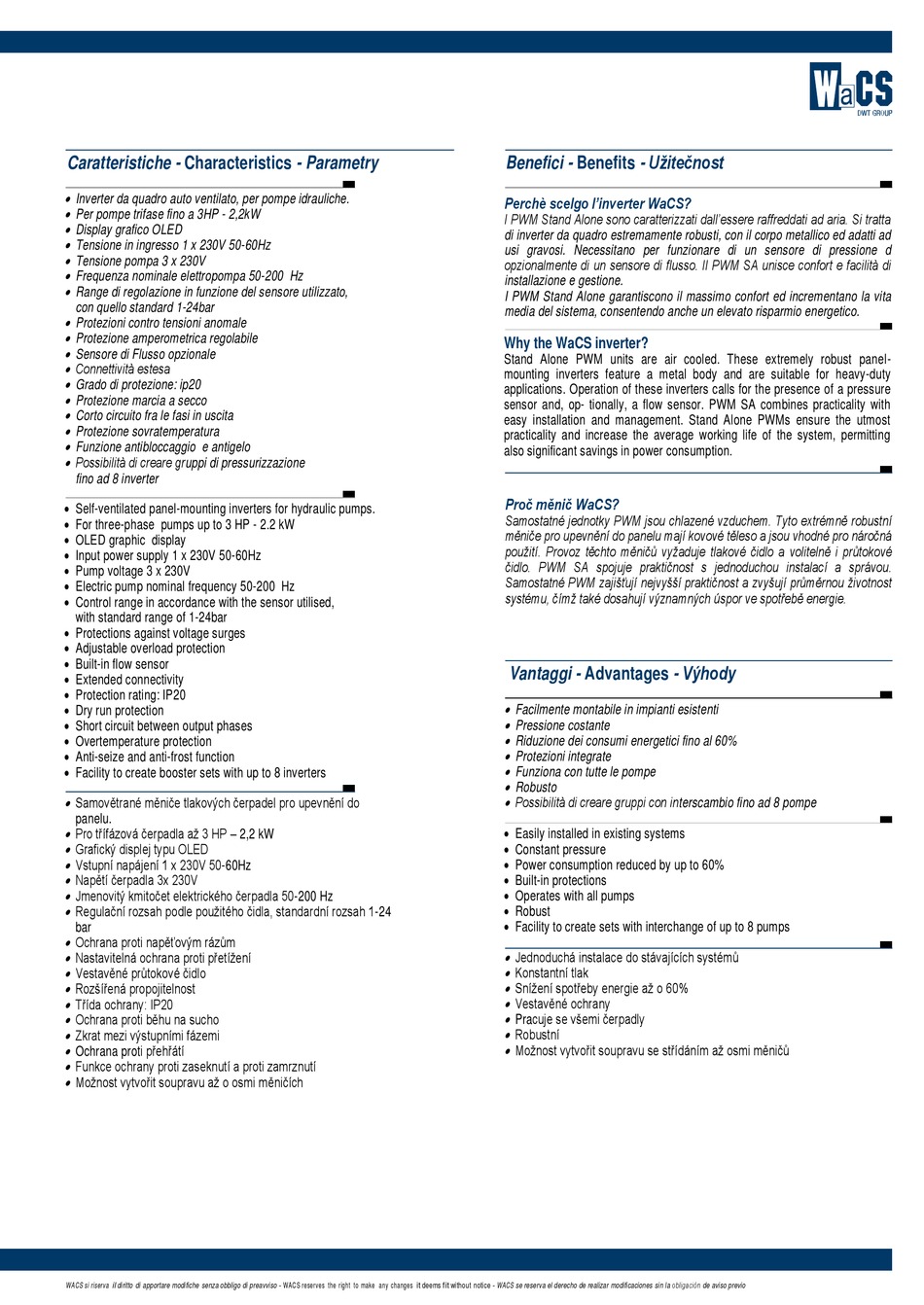

DWT WaCS PWM 203 Manual page 3

Caratteristiche - Characteristics - Parametry

Inverter da quadro auto ventilato, per pompe idrauliche.

Per pompe trifase fino a 3HP - 2,2kW

Display grafico OLED

Tensione in ingresso 1 x 230V 50-60Hz

Tensione pompa 3 x 230V

Frequenza nominale elettropompa 50-200 Hz

Range di regolazione in funzione del sensore utilizzato,
con quello standard 1-24bar

Protezioni contro tensioni anomale

Protezione amperometrica regolabile

Sensore di Flusso opzionale

Connettività estesa

Grado di protezione: ip20

Protezione marcia a secco

Corto circuito fra le fasi in uscita

Protezione sovratemperatura

Funzione antibloccaggio e antigelo

Possibilità di creare gruppi di pressurizzazione
fino ad 8 inverter
 Self-ventilated panel-mounting inverters for hydraulic pumps.
 For three-phase pumps up to 3 HP - 2.2 kW
 OLED graphic display
 Input power supply 1 x 230V 50-60Hz
 Pump voltage 3 x 230V
 Electric pump nominal frequency 50-200 Hz
 Control range in accordance with the sensor utilised,
with standard range of 1-24bar
 Protections against voltage surges
 Adjustable overload protection
 Built-in flow sensor
 Extended connectivity
 Protection rating: IP20
 Dry run protection
 Short circuit between output phases
 Overtemperature protection
 Anti-seize and anti-frost function
 Facility to create booster sets with up to 8 inverters

Samovětrané měniče tlakových čerpadel pro upevnění do
panelu.

Pro třífázová čerpadla až 3 HP – 2,2 kW

Grafický displej typu OLED

Vstupní napájení 1 x 230V 50-60Hz

Napětí čerpadla 3x 230V

Jmenovitý kmitočet elektrického čerpadla 50-200 Hz

Regulační rozsah podle použitého čidla, standardní rozsah 1-24
bar

Ochrana proti napěťovým rázům

Nastavitelná ochrana proti přetížení

Vestavěné průtokové čidlo

Rozšířená propojitelnost

Třída ochrany: IP20

Ochrana proti běhu na sucho

Zkrat mezi výstupními fázemi

Ochrana proti přehřátí

Funkce ochrany proti zaseknutí a proti zamrznutí

Možnost vytvořit soupravu až o osmi měničích
WACS si riserva il diritto di apportare modifiche senza obbligo di preavviso - WACS reserves the right to make any changes it deems fit without notice - WACS se reserva el derecho de realizar modificaciones sin la obligación de aviso previo
Benefici - Benefits - Užitečnost
Perchè scelgo l'inverter WaCS?
I PWM Stand Alone sono caratterizzati dall'essere raffreddati ad aria. Si tratta
di inverter da quadro estremamente robusti, con il corpo metallico ed adatti ad
usi gravosi. Necessitano per funzionare di un sensore di pressione d
opzionalmente di un sensore di flusso. Il PWM SA unisce confort e facilità di
installazione e gestione.
I PWM Stand Alone garantiscono il massimo confort ed incrementano la vita
media del sistema, consentendo anche un elevato risparmio energetico.
Why the WaCS inverter?
Stand Alone PWM units are air cooled. These extremely robust panel-
mounting inverters feature a metal body and are suitable for heavy-duty
applications. Operation of these inverters calls for the presence of a pressure
sensor and, op- tionally, a flow sensor. PWM SA combines practicality with
easy installation and management. Stand Alone PWMs ensure the utmost
practicality and increase the average working life of the system, permitting
also significant savings in power consumption.
Proč měnič WaCS?
Samostatné jednotky PWM jsou chlazené vzduchem. Tyto extrémně robustní
měniče pro upevnění do panelu mají kovové těleso a jsou vhodné pro náročná
pouţití. Provoz těchto měničů vyţaduje tlakové čidlo a volitelně i průtokové
čidlo. PWM SA spojuje praktičnost s jednoduchou instalací a správou.
Samostatné PWM zajišťují nejvyšší praktičnost a zvyšují průměrnou ţivotnost
systému, čímţ také dosahují významných úspor ve spotřebě energie.
Vantaggi - Advantages - Výhody

Facilmente montabile in impianti esistenti

Pressione costante

Riduzione dei consumi energetici fino al 60%

Protezioni integrate

Funziona con tutte le pompe

Robusto

Possibilità di creare gruppi con interscambio fino ad 8 pompe
 Easily installed in existing systems
 Constant pressure
 Power consumption reduced by up to 60%
 Built-in protections
 Operates with all pumps
 Robust
 Facility to create sets with interchange of up to 8 pumps

Jednoduchá instalace do stávajících systémů

Konstantní tlak

Snížení spotřeby energie až o 60%

Vestavěné ochrany

Pracuje se všemi čerpadly

Robustní

Možnost vytvořit soupravu se střídáním až osmi měničů
