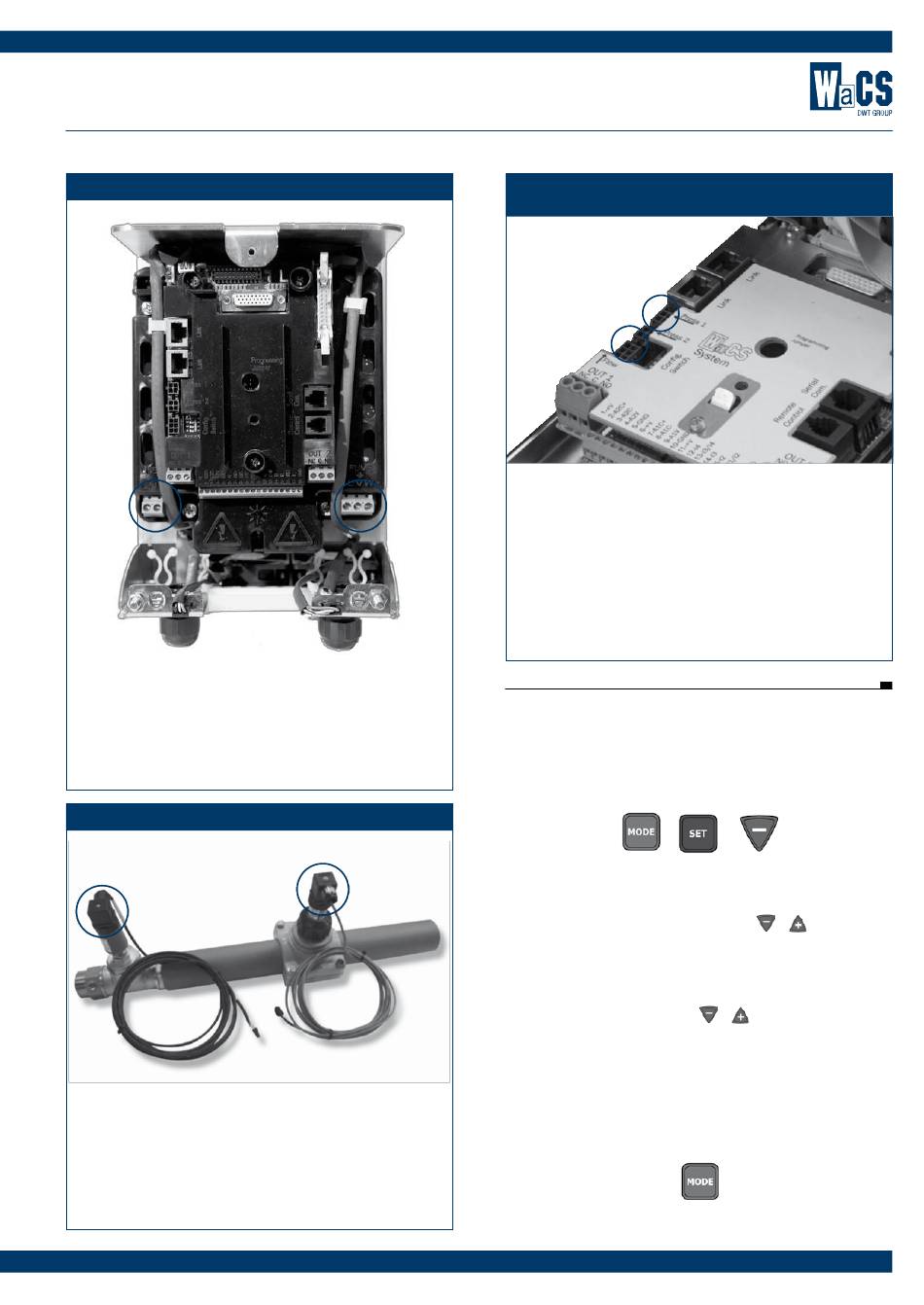

DWT WaCS PWM 203 Manual page 13

Istruzioni per la prima accensione - Quick Start Guide - Příručka rychlého spuštění
A Installazione – Installation - Instalace Installazione - Installation - Instalación
2
1
Si connettono i cavi della pompa
Connect the power supply to the PWM STAND-ALONE
Připojte zdroj napájení k samostatnému měniči PWM
2
Si connette l'alimentazione all'inverter
Connect eletrically the PWM STAND-ALONE
Připojte elektricky samostatný měnič PWM
B Installazione sensori - Sensors installation - Instalace čidel
3
Installazione Sensori sul collettore di mandata della pompa
Installation of sensors on the pump delivery manifold
Instalace čidel na potrubí vývodu čerpadla
3
Sensore di Pressione NECESSARIO
Pressure sensor (mandatory)
Tlakové čidlo (povinné)
4
Sensore di Flusso OPZIONALE, con relativa staffa.
FLOW SENSOR (optional)
Průtokové čidlo (volitelné)
WACS si riserva il diritto di apportare modifiche senza obbligo di preavviso - WACS reserves the right to make any changes it deems fit without notice - WACS se reserva el derecho de realizar modificaciones sin la obligación de aviso previo
1
4
C Connessione dei sensori all'inverter - Connection of the sensor to the PWM -
Připojení čidla k PWM
5
6
5
Connettere il sensore di pressione a press1. Connettore a 4 poli.
PRESSURE SENSOR With 4 poles connector to press 1.
The pressure sensor is mandatory.
Tlakové čidlo se 4-kolíkovým konektorem na Tlak 1. Tlakové čidlo je povinné.
6
Connettere il sensore di flusso, se presente, al connettore flow a 6 poli
FLOW SENSOR with 6 poles connector (only if installed).
The flow sensor is optional.
Průtokové čidlo se 6-kolíkovým konektorem (pouze, je-li instalováno). Průtokové
čidlo je volitelné.
7. Configurazione PWM
Chiudere il Coperchio e dare tensione .
8. Impostazione protezione Amperometrica
Per impostare la corrente bisogna intervenire sul menù installatore, pre-
mendo contemporaneamente per 5 secondi i tasti
RC
verrà visualizzato
Il valore di rC va letto sulla targa dell'elettropompa come corrente di
targa in Ampere (A) e va impostato con i tasti
9. Impostazione del senso di rotazione.
Premere 2 volte il tasto mode
RT
Verrà visualizzato , con i tasti
Per scegliere il valore corretto del senso di rotazione si può
fare in questo modo:
Si apre un utenza e si controlla sul display la frequenza (FR). Il verso
corretto di rotazione è quello che garantisce una Fr più bassa.
10. Sensore di flusso.
- SENSORE DI FLUSSO PRESENTE - Premere tante volte il tasto
finche non viene visualizzato il parametro dimensione del tubo in Pollici
e .
e si sceglie quello corretto.
FD
13
