DWT WaCS PWM 203 Manual page 23

Quick Start per la comunicazione - Quick Start for communication - Rychlý start pro komunikaci

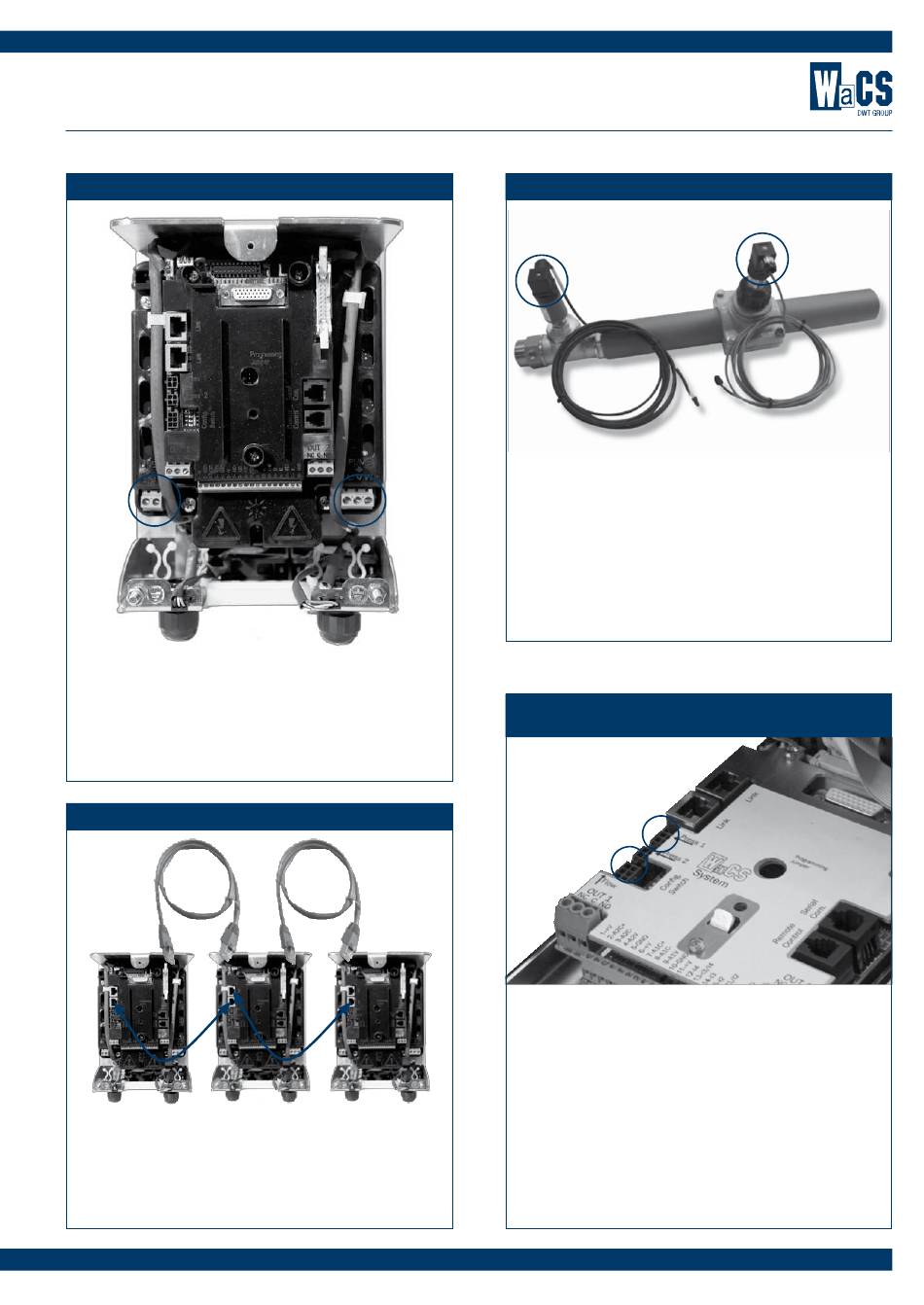

Installazione - Installation - Instalación
A Installazione – Installation - Instalace
2
1
Si connettono i cavi della pompa
Connect the power supply to the PWM STAND-ALONE
Připojte zdroj napájení k samostatnému měniči PWM
2 Si connette l'alimentazione all'inverter
Connect eletrically the PWM STAND-ALONE
Připojte elektricky samostatný měnič PWM
B Connessione Link - Link connection - Datový okruh
3
Collegare i PWM con l'apposito cavo link.
I cavi posso essere inseriti indifferentemente su qualunque degli ingressi link.
Connectr with the cable each PWM.
It is possible to insert in every input link.
Propojte kabelem kaţdý PWM
Je moţné zasunout jej do kaţdého vstupu.
WACS si riserva il diritto di apportare modifiche senza obbligo di preavviso - WACS reserves the right to make any changes it deems fit without notice - WACS se reserva el derecho de realizar modificaciones sin la obligación de aviso previo
C
1
C
Připojení čidla k PWM
6
7
Installazione sensori - Sensors installation - Instalace čidel
4
Installazione Sensori sul collettore di mandata della pompa
Installation of sensors on the pump delivery manifold
Instalace čidel na vývodní potrubí čerpadla
4
Sensore di Pressione NECESSARIO
Pressure sensor (mandatory)
Tlakové čidlo (povinné)
5
Sensore di Flusso OPZIONALE, con relativa staffa.
FLOW SENSOR (optional)
Průtokové čidlo (volitelné)
Connessione dei sensori all'inverter - Connection of the sensor to the PWM -
6
7
Connettere il sensore di pressione a press1. Connettore a 4 poli.
PRESSURE SENSOR With 4 poles connector to press 1.
The pressure sensor is mandatory.
Tlakové čidlo se 4-kolíkovým konektorem na tlak 1.
Tlakové čidlo je povinné
Connettere il sensore di flusso, se presente, al connettore flow a 6 poli
FLOW SENSOR with 6 poles connector (only if installed).
The flow sensor is optional.
Průtokové čidlo se 6-kolíkovým konektorem (pouze, je-li nainstalováno)
Průtokové čidlo je volitelné
5
23
