Vela Tango 923617 Mounting Instructions

No. 105891

Montering af amputationsstøtte på Y- og CY-sæde

Varenummer/ Artikelnummer/ Product number:

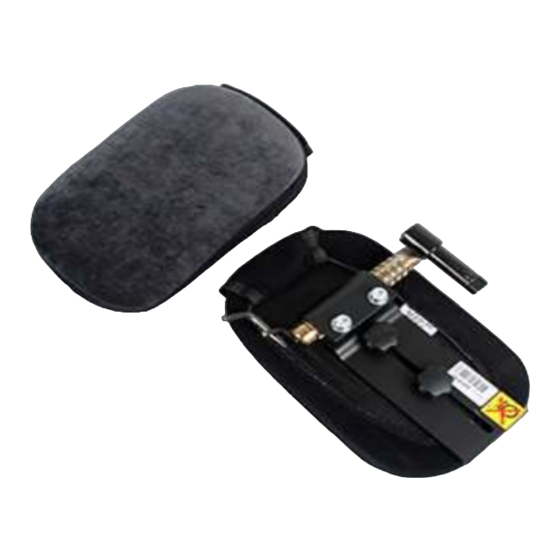

(A)923617 Amputationsstøtte

Ikke inkluderet/not included:

(A)928201 Ophæng dobbelt for Y-sæde

(A)928202 Ophæng dobbelt for CY-sæde

(A)928245 Skydestang

DANSK

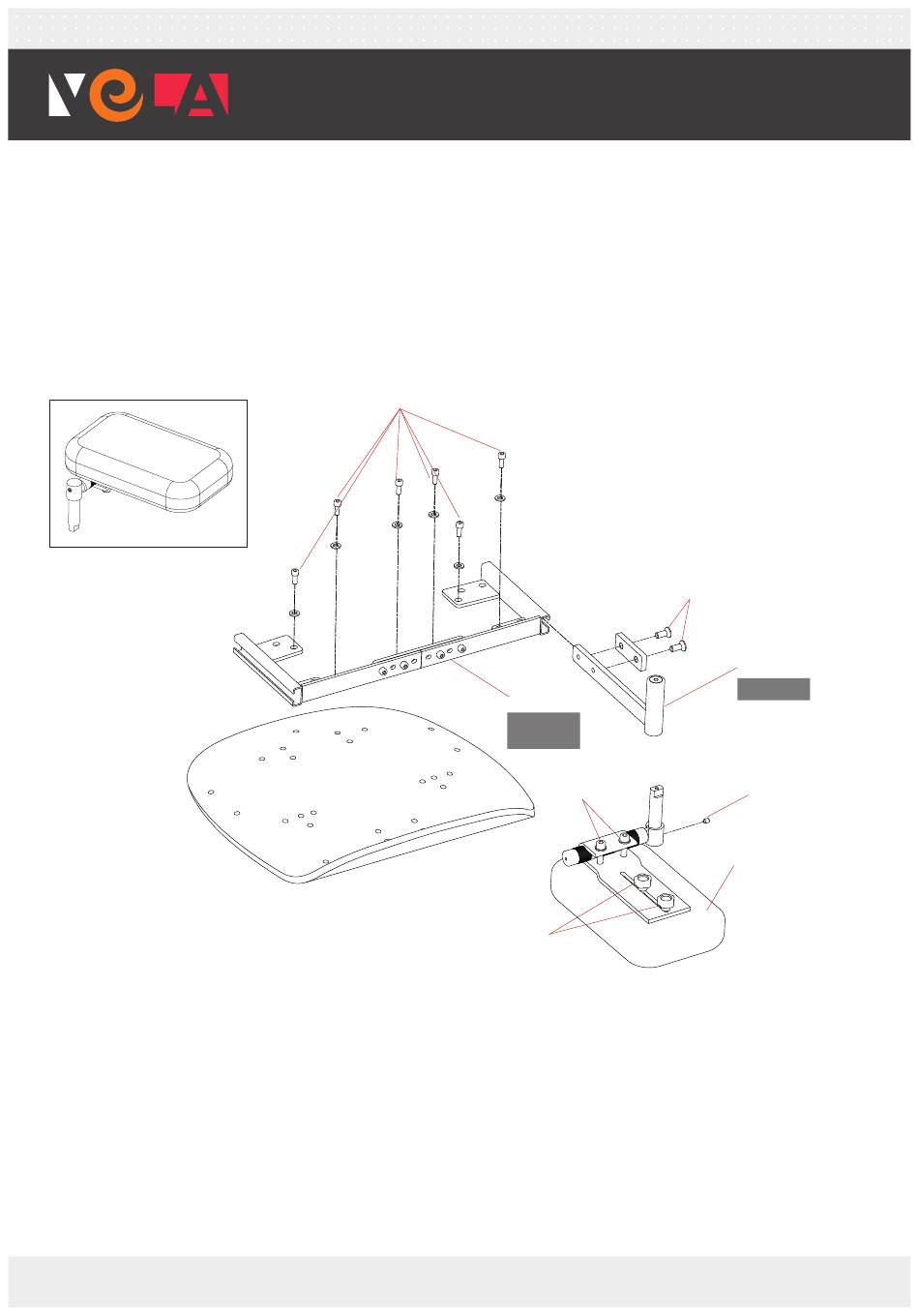

Placer ophæng for amputationsstøtte (A) og skru den fast med de 6 skruer og skiver (B).

2. Sæt skydestang (C) i holderen og spænd fast med beslaget og de to skruer (D).

3. Amputationsstøtten (E) sættes på skydestangen (C).

4. Løsn beslag (D) for at justere længden af skydestang (C).

5. Løsn de to skruer (F) på amputationsstøtten (nøgle medfølger) for at vinkle og indstille puden sideværts.

6. Løsn pinol-skrue (G) for at justere højden på amputationsstøtten (nøgle medfølger).

Løsn de to fingerskruer (H) og puden kan justeres i længderetningen.

VELA :: Gøteborgvej 8-12 :: 9200 Aalborg SV :: Denmark :: Tlf: (+45) 96 34 76 00 :: mail@vela.dk

Monteringsvejledning/Monteringsanvisning/Mounting instructions :: VELA Tango

Amputationsstøtte/ Amputasjonsstøtte/

Amputationsstöd/ Amputation support

- VELA Tango

928201/

928202

928245

www.vela.eu
