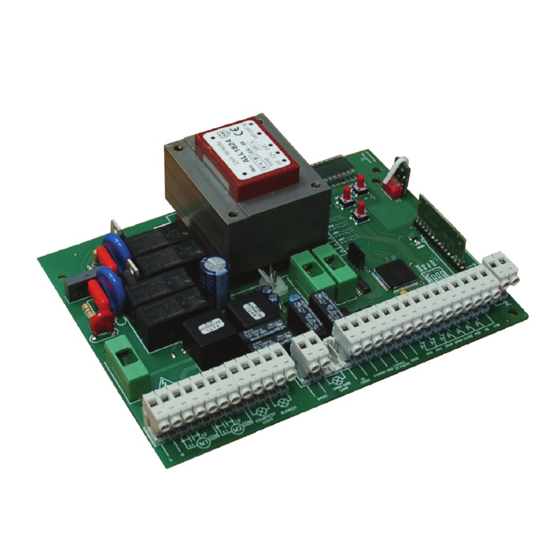

Allmatic BIOS2 Manual For Installation

Hide thumbs Also See for BIOS2:

Advertisement

Available languages

Available languages

Quick Links

Download this manual
CENTRALINA BIOS2
Quadro di comando programmabile per cancelli a battente
Guida per l'installazione

Advertisement

loading
Need help?

Need help?

Do you have a question about the BIOS2 and is the answer not in the manual?

Questions and answers

Related Manuals for Allmatic BIOS2

Summary of Contents for Allmatic BIOS2

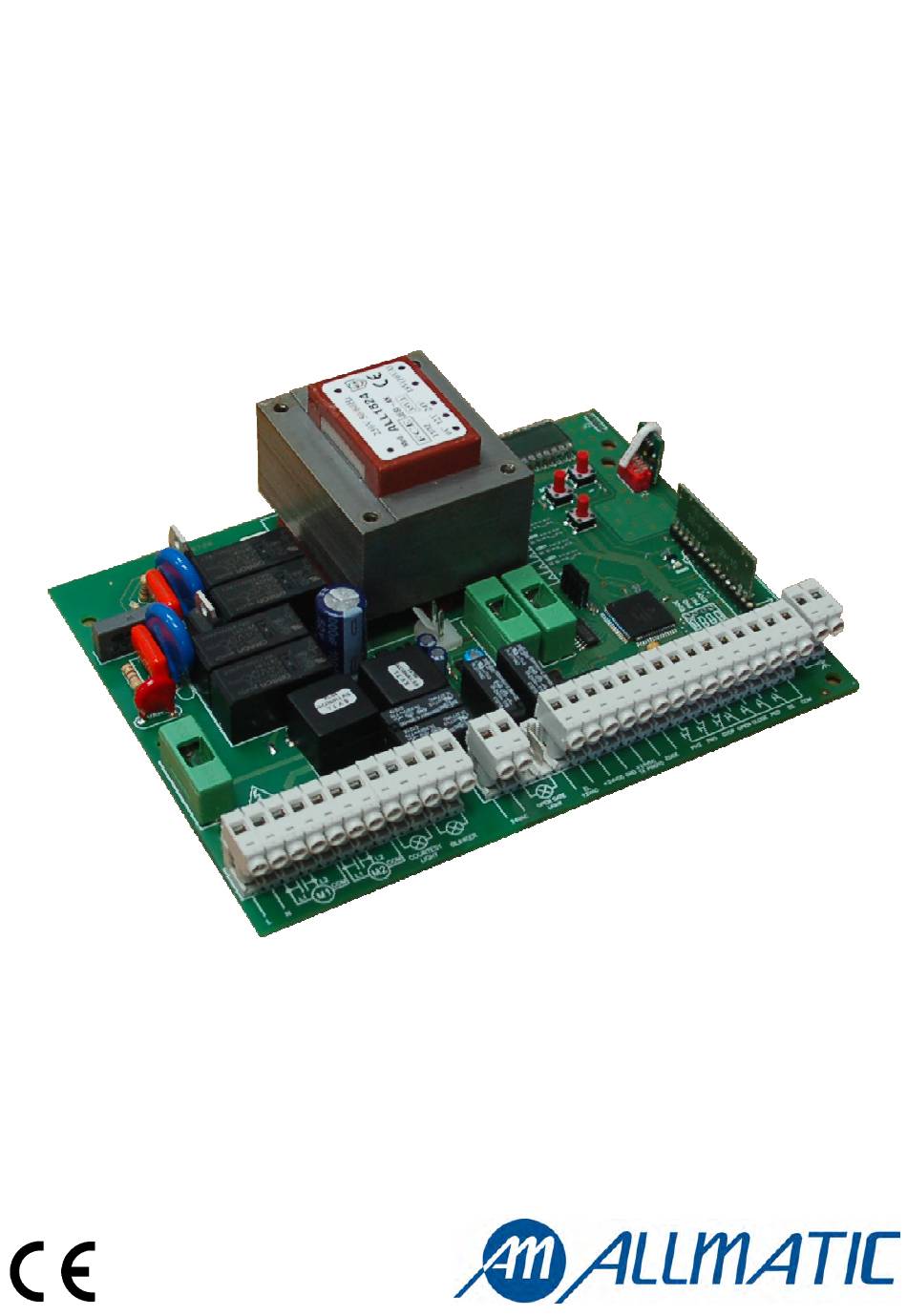

  • Page 1 CENTRALINA BIOS2 Quadro di comando programmabile per cancelli a battente Guida per l’installazione...
  • Page 2 1. Introduzione La centrale di comando BIOS2 è indicata per le installazioni a 1 o 2 ante battenti con motori 230 Vac con potenza massima di 700W. Il quadro di comando dotato di display permette una regolazione precisa della forza di spinta delle ante e della sensibilità. È possibile regolare il ritardo della seconda anta da menu.
  • Page 3 USCITA LUCE DI CORTESIA Si può illuminare la zona di azione dell’automatismo Collegare il cavo di alimentazione tra i morsetti 9 durante ogni suo movimento. e 10 della centralina, 230Vac 100W MAX. Il funzionamento della luce ausiliaria è gestito nel menu avanzato FCY.
  • Page 4 4. Apprendimento trasmettitori 4.1 Apprendimento di un trasmettitore Il primo tasto memorizzato esegue la funzione di PASSO PASSO (apertura e chiusura del cancello), il secondo tasto la funzione di apertura pedonale, il terzo tasto la funzione OPEN e il quarto CLOSE. La centrale esce dalla modalità...
  • Page 5 Per un corretto funzionamento dell’automazione, è assolutamente indispensabile l’uso dei fermi meccanici in apertura e in chiusura. 5.2 Apprendimento corse avanzato (parametro LsI = P ) Collegare all’uscita MOTORE 1 l’anta che va in battuta e a cui è collegata un’eventuale elettroserratura. Il MOTORE 1 viene attivato sempre per primo in apertura, e per secondo in chiusura.
  • Page 6 6. Menu Es. Menu base Entrata nei menu: Per entrare nel menu base mantenere premuto il tasto MENU per almeno un secondo Per entrare nel menu avanzato mantenere premuto il tasto MENU per almeno 5 secondi Es. Menu avanzato Navigazione nei menu: È...
  • Page 7 6.2 Menu avanzato: VALORI IMPOSTABILI MENU DESCRIZIONE DEFAULT UNITÀ min-max Tempo di attivazione elettrofreno 0 = disabilitato 0-100 x0.01 s 1 - 100 = abilitato Comportamento PHOTO1 in partenza da chiuso 0 = Verifica PHOTO1 1 = Il cancello apre anche con PHOTO1 impegnata Comportamento PHOTO2 0 = Abilitata sia in apertura che in chiusura AP/CH 1 =Abilitata solo in apertura AP...
  • Page 8 6.3 Descrizione menu: 6.3.1 Menu base tCL Tempo di richiusura automatica Attiva a cancello fermo nella posizione di apertura totale, il cancello richiude dopo aver atteso il tempo tCL. In questa fase il display mostra con il trattino lampeggiante, che negli ultimi 10 secondi viene sostituito dal conto allo rovescia. ttr Tempo di richiusura dopo il transito Se durante l’apertura o nella permanenza di apertura il fascio delle fotocellule è...

  • Page 9: Menu Avanzato

    6.3.2 Menu avanzato EL.F. Elettrofreno Breve inversione di marcia a coppia ridotta per scaricare l’inerzia del cancello. L’operazione viene effettuata ad ogni arresto del motore fatta eccezione per il caso di inversione immediata. Sp.h. Modalità di funzionamento della fotocellula di chiusura PHOTO 1 da posizione di chiusura La fotocellula di chiusura ha il seguente funzionamento •...
  • Page 10 de.a. Uomo presente Nella modalità uomo presente il cancello muov e esclusiv amente finché il comando è presente; al rilascio l’automazione si pone in stop. I comandi abilitati sono OPEN e CLOSE. Sono inattivi SS e PED. In modalità uomo presente sono disabilitate tutte le operazioni automatiche, comprese le brevi o totali inversioni.

  • Page 11: Segnalazione Errori

    7. Display e stati della centrale 7.1 Normale funzionamento: Standby - Cancello chiuso o riaccensione scheda dopo spegnimento Cancello in apertura Cancello in chiusura Cancello fermato dall’utente durante l’apertura Cancello fermato dall’utente durante la chiusura Cancello fermo per evento esterno (fotocellule, stop) Cancello aperto senza richiusura automatica Cancello aperto in pedonale senza richiusura automatica Cancello aperto con richiusura automatica, gli ultimi 10 secondi il tratto viene sostituito dal conto alla rovescia...
  • Page 12 7.3 LED ingressi e sicurezze 8. Tabella caratteristiche ALIMENTAZIONE E CONSUMI Tensione di alimentazione 230 Vac - 50/60 Hz Assorbimento scheda da rete Standby Configurazione standard (2 coppie fotocellule, RX costa radio) In funzionamento (2 motori) Fusibile di protezione linea F6.3A ALIMENTAZIONE MOTORI Numero di motori gestibili...
  • Page 13 CONTROL UNIT BIOS2 Programmable Control board for wings gates Manual for installation...
  • Page 14 1. Introduzione The control unit BIOS2 is particularly indicated for the installation of 1 or 2 wing gates with 230 Vac motors with maximum power absorbed of 700W.The control unit equipped with a display that allows a precise regulation of the thrust of the gates and sensitivity. It is also possible to adjust the delay in closure of the second wing in the base settings menu.
  • Page 15 COURTESY LIGHT OUTPUT It is possible to light up the action area of the Connect the courtesy light to the clamps 9 and automatism during each motion. 10, 230Vac 100W MAX. The functioning of the auxiliary light is controlled in the advanced menu FCY.
  • Page 16 4. Remote control learning 4. Remote control learning 4.1 Learning of one transmitter The 1st memorized key performs the STEP by STEP function (opening and closing of the gate), the 2 key performs the pedestrian opening, the 3 key performs the OPEN function, 4 key performs the CLOSE function.
  • Page 17 For a correct functioning of the system, it is absolutely indispensable the use of mechanical stops in opening and closing. 5.2 Advanced settings of the wings stroke (parameter LsI = P ) Connect to the MOTOR 1 output the wing which beats.Install an aventual electrical lock on this wing. MOTOR 1 is always activated first during opening phase and in second during closing phase.
  • Page 18 6. Menu Ex. Base menu Entering the menu: To enter the base menu settings keep pressed the MENU button for at least one second To enter the advanced menu settings keep pressed the MENU button for at least five seconds Ex.
  • Page 19 6.2 Advanced menu: SELECTABLE MENU DESCRIPTION VALUES DEFAULT UNITS min-max Electrical brake activation time 0 = disabled 0-100 x0.01 s 1 - 100= enabled Functioning of closing photocell PHOTO1 moving from closed 0 = Check PHOTO1 1 = The gate opens also with PHOTO1 busy Functioning of opening photocell PHOTO2 0 = Enabled in opening and closing OP/CL 1 = Enabled only in opening OP...
  • Page 20 6.3 Menu description: 6.3.1 Base settings menu tCL Auto reclosing time Active when the gate is in the completely open position, the gate automatically closes after tCL seconds. In this phase the display shows with the blinking dash, that during the last 10 seconds will be replaced by the count down. ttr Auto reclosing time after transit If in the opening phase or in the completely open position the beam of the photocells is obscured and freed, the gate automatically closes after ttr seconds when the completely open position is reached, In this phase the display shows...
  • Page 21 6.3.2 Menu avanzato EL.F. Electrical brake Short reverse movement with reduced torque to reduce the inertia of the gate. The operation is performed at each stop of the movement except for fast movement after the intervention of a safety devices. Sp.h.
  • Page 22 de.a. Dead man During dead man functioning mode the gate moves only with a permanent command. The enabled commands are OPEN and CLOSE. SS and PED are disabled. During dead man functioning all the automatic movements are disabled, like short or total inversions. All safety devices are disabled except for STOP. se.r.
  • Page 23 7. Display and control unit state 7.1 Normal functioning: Standby - Gate closed Opening phase Closing phase Gate closed by user during opening Gate closed by user during closing Gate stopped by an external event (fotocellule, stop) Gate opened without automatic reclosing Gate opened in pedestrian position without automatic reclosing Gate opened waiting for auto reclosing, last 10 seconds the dash will be replaced by the countdown Gate opened in pedestrian position waiting for auto reclosing, last 10 seconds the dash will be replaced by the...
  • Page 24 7.3 Input LED and safety devices 8. Technical features POWER SUPPLY AND CONSUMPTION Power supply voltage 230 Vac - 50/60 Hz Absorption from line Standard configuration Standby (2 couple of photocells, RX radio safety edge) Functioning (2 motors) Line fuse F6.3A MOTOR POWER SUPPLY Number of motors...
  • Page 25 ARMOIRE DE COMMANDE BIOS2 Armoire de commande programmable pour portails battants Guide pour l’ installation...
  • Page 26 1. Introduction L’armoire de commande BIOS2 est un appareil approprié pour les installations à 1 ou 2 battants avec moteurs 230 Vac avec puissance maximum de 700W. Le tableau de contrôle équipé d’afficheur permet un réglage précis de la force de poussée des battants et de la sensibilité. Il est possible de régler le retard du deuxième battant grâce au menu.
  • Page 27 SORTIE LUMIERE DE COURTOISIE On peut éclairer la zone d’action de l’automatisme Brancher le câble d’alimentation entre les pendant chaque son mouvement. bornes 9 et 10 de la centrale, 230Vac 100W Le fonctionnement de la lumière auxiliaire est géré MAX. dans le menu avancé...
  • Page 28 4. Apprentissage émetteurs 4.1 Apprentissage d’un émetteur La première touche mémorisée exécute la fonction de PAS A PAS (ouverture et fermeture du portail), le deuxième la fonction d’ouverture piéton, la troisième la fonction OUVRE et la quatrième FERME. La centrale sort de la modalité apprentissage si après 10 secondes ne reçoit pas une nouvelle touche ou émetteur. S’assurer d’être au de hors des menu, Sur l’écran le mot rad apparait appuyer sur la touche UP[+]...
  • Page 29 Pour un correct fonctionnement de l’automation, il est absolument indispensable l’utilisation des butées mécaniques en ouverture et fermeture. 5.2 Apprentissage des courses avancé (paramètre LsI = P ) Brancher à la sortie MOTEUR 1 le battant qui va en butée et au quel est connectée une éventuelle serrure électrique. Le MOTEUR 1 est activé toujours en premier en ouverture, et en deuxième en fermeture.
  • Page 30 6. Menu Ex. Menu de base Entrée dans les menu: Pour entrer dans le menu de base maintenir appuyé la touche MENU pendant au moins une seconde Pour entrer dans le menu avancé maintenir appuyé la touche MENU pendant au moins 5 secondes Ex.
  • Page 31 6.2 Menu avancé: VALEURS MENU DESCRIPTION CONFIGURABLES DEFAULT UNITE min-max Electro frein 0 = désactivé 0-100 x0.01 s 1 = activé Comportement PHOTO1 en départ de fermé 0 = Vérification PHOTO1 1 = le battant ouvre aussi avec PHOTO1 occupée Comportement PHOTO2 0 = Activé...
  • Page 32 6.3 Description menu 6.3.1 Menu de base tCL Temps de refermeture automatique Active lorsque le portail est arrêté dans la position d’ouverture totale, le portail referme après le temps tCL. En cette phase l’afficheur montre avec le tiret clignotant, qui pendant les dernières 10 secondes est remplacé par le compte à rebours. ttr Temps de refermeture après le passage Si pendant l’...

  • Page 33: Menu Avancé

    6.3.2 Menu avancé EL.F. Électro frein Brève inversion de marche à couple réduit pour décharger l’inertie du portail.L’opération est effectuée à chaque arrêt sauf que pour le cas d’inversion immédiate. Sp.h. Modalité de fonctionnement de la photocellule de fermeture PHOTO 1 de position de fermeture La photocellule de fermeture a le fonctionnement suivant: •...
  • Page 34 de.a. Homme mort Dans la modalité homme mort le portail bouge ex clusiv ement jusqu’à ce que la commande est présente; au relâchement l’automation se pose en stop Les commandes activés sont OPEN et CLOSE. Sont inactives SS et PED. En modalité homme mort sont désactivés toutes le opérations automatiques, comprises les brèves ou totales inversions.
  • Page 35 7. Afficheur et états de l’armoire de commande 7.1 Normal fonctionnement: Standby - Portail fermé ou ré-allumage après extinction Portail en ouverture Portail en fermeture Portail arrêté par l’utilisateur pendant l’ouverture Portail arrêté par l’utilisateur pendant la fermeture Portail arrêté par intervention externe (photocellules, stop) Portail ouvert sans ré-fermeture automatique Portail ouvert en modalité...
  • Page 36 7.3 LED entrées et dispositifs de sécurité 8. Tableau caractéristiques ALIMENTATION ET CONSOMMATIONS Tensione d’alimentation 230 Vac - 50/60 Hz Absorption carte de reseau Standby Configuration standard En fonctionnement (2 moteurs) (2 paires photocellules, RX palpeuse radio) Fusible protection ligne F6.3A ALIMENTATION MOTEURS Nombre de moteurs gérables...

  • Page 37: Guía Para La Instalación

    CENTRALITA BIOS2 Cuadro de mando programable para cancelas a batiente Guía para la instalación...
  • Page 38 1. Introducción El cuadro de mando BIOS2 es indicado para la instalación de 1 o 2 hojas a batiente con motores 230 Vac con potencia máxima de 700W. EI cuadro de mando es equipado con un display que permite una regulación exacta de la fuerza de empuje de las hojas y de la sensibilidad. Es posible regular el retraso de la segunda hoja desde el menú.
  • Page 39 SALIDA LUZ DE CORTESIA Se puede iluminar la zona de acción del Conectar el cable de alimentación entre los automatismo durante cada movimiento. bornes 9 y 10 de la centralita, 230Vac 100W El funcionamiento de la luz auxiliar es gestionado MAX.
  • Page 40 4. Aprendizaje mandos 4.1 Aprendizaje de un mando La primer tecla memorizada realiza la función de PASO PASO (apertura y cierre de la cancela), la segunda tecla la función de apertura peatonal, la tercer tecla la función OPEN y la cuarta CLOSE. La central sale de la modalidad aprendizaje si luego 10 segundos no recibe una nueva tecla o mando.
  • Page 41 Para un correcto funcionamiento del automatismo, es absolutamente indispensable usar los paros mecánicos en apertura y en cierre. 5.2 Aprendizaje recorrido avanzado (parámetro LsI = P ) Conectar la salida MOTOR 1 la hoja que va a tope y a la cual se ha conectado un eventual electrocerradura. El MOTOR 1 siempre se activa primero en apertura y luego en cierre.

  • Page 42: Menú Básico

    6. Menú Ejemplo Menu base Entrada en los menú: Para entrar en el menú base mantener presionada la tecla MENU por al menos un segundo Para entrar en el menú avanzado mantener presionada la tecla MENU por al menos 5 segundos Ejemplo Menu avanzado Navegación en los menú: Es posible pasar entre las voces de menú...
  • Page 43 6.2 Menú avanzado: VALORES REGULA- UNI- MENU DESCRIPCION BLES DEFAULT min-max Tiempo de activación electrofreno 0 = deshabilitado 0-100 x0.01 s 1 - 100 = habilitado Comportamiento PHOTO1 en partida de cerrado 0 = Verificar PHOTO1 1 = la cancela abre también con PHOTO1 empeñada Comportamiento PHOTO2 0 = Habilitada sea en apertura que en el cierre AP/CH 1 = Habilitada solo en apertura AP...
  • Page 44 6.3 Descripción menú: 6.3.1 Menú básico tCL Tiempo de cerradura automática Activa con cancela parada en la posición de apertura total, la cancela se cierra luego de haber esperado el tiempo tCL. En esta fase el display muestra con el guión destellante, que en los últimos 10 segundos es sustituido de la cuenta hacia atrás. ttr Tiempo de cerradura luego el tránsito Si durante la apertura o en la partida de apertura el haz de las fotocélulas ha sido oscurecido y luego liberado, la cancela se cierra luego de haber esperado el tiempo ttr una vez alcanzado la posición de apertura total, en esta fase el display muestra...

  • Page 45: Menú Avanzado

    6.3.2 Menú avanzado EL.F. Elettrofreno Breve inversión de marcha a par reducida para descargar la inercia de la cancela. La operación es efectuada con cada paro del motor hecha excepción para el caso de inversión inmediata. Sp.h. Modalidad de funcionamiento de la fotocélula de cierre PHOTO 1 desde posición de cierre La fotocélula de cierre tiene el siguiente funcionamiento •...
  • Page 46 de.a. Hombre presente En la modalidad hombre presente la cancela se muev e exclusiv amente hasta que el mando es presente; al liberarlo se pone en stop. Los mandos habilitados son OPEN y CLOSE. Son inactivos SS y PED. En modalidad hombre presente son deshabilitadas todas las operaciones automáticas, comprendidas las breves o totales inversiones.
  • Page 47 7. Display y estados de la centralita 7.1 Funcionamiento normal: Standby - Cancela cerrada o reencendido tarjeta luego el apagado Cancela en apertura Cancela en cierre Cancela parada por el usuario durante la apertura Cancela parada por el usuario durante el cierre Cancela parada por una agente externo (fotocélulas, stop) Cancela abierta sin cerradura automática Cancela abierta en peatonal sin cerradura automática...
  • Page 48 7.3 LED entradas y seguridades 8. Tabla características ALIMENTACION Y CONSUMOS Tensión de alimentación 230 Vac - 50/60 Hz Absorción tarjeta de red Standby Configuración standard (2 pares de fotocélulas, RX banda radio) En funcionamiento (2motores) Fusible de protección línea F6.3A ALIMENTACION MOTORES Número de motores gestionables...
