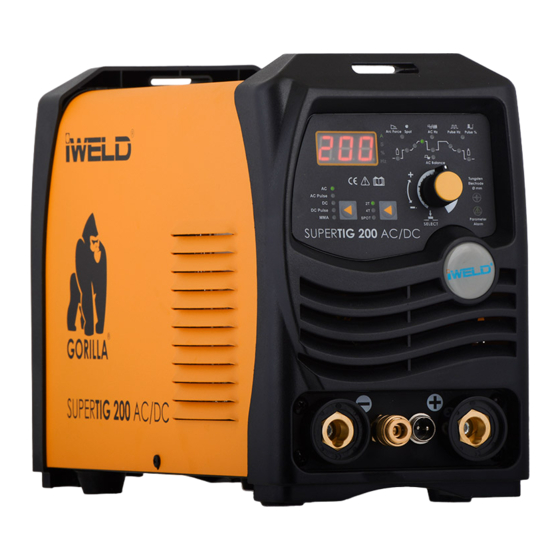

iWeld GORILLA SUPERTIG 200 AC/DC User Manual

Tig/mma dual function ac/dc pulse welding inverter
Hide thumbs Also See for GORILLA SUPERTIG 200 AC/DC:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 103

Quick Links

Download this manual
R
CUTTING EDGE WELDING

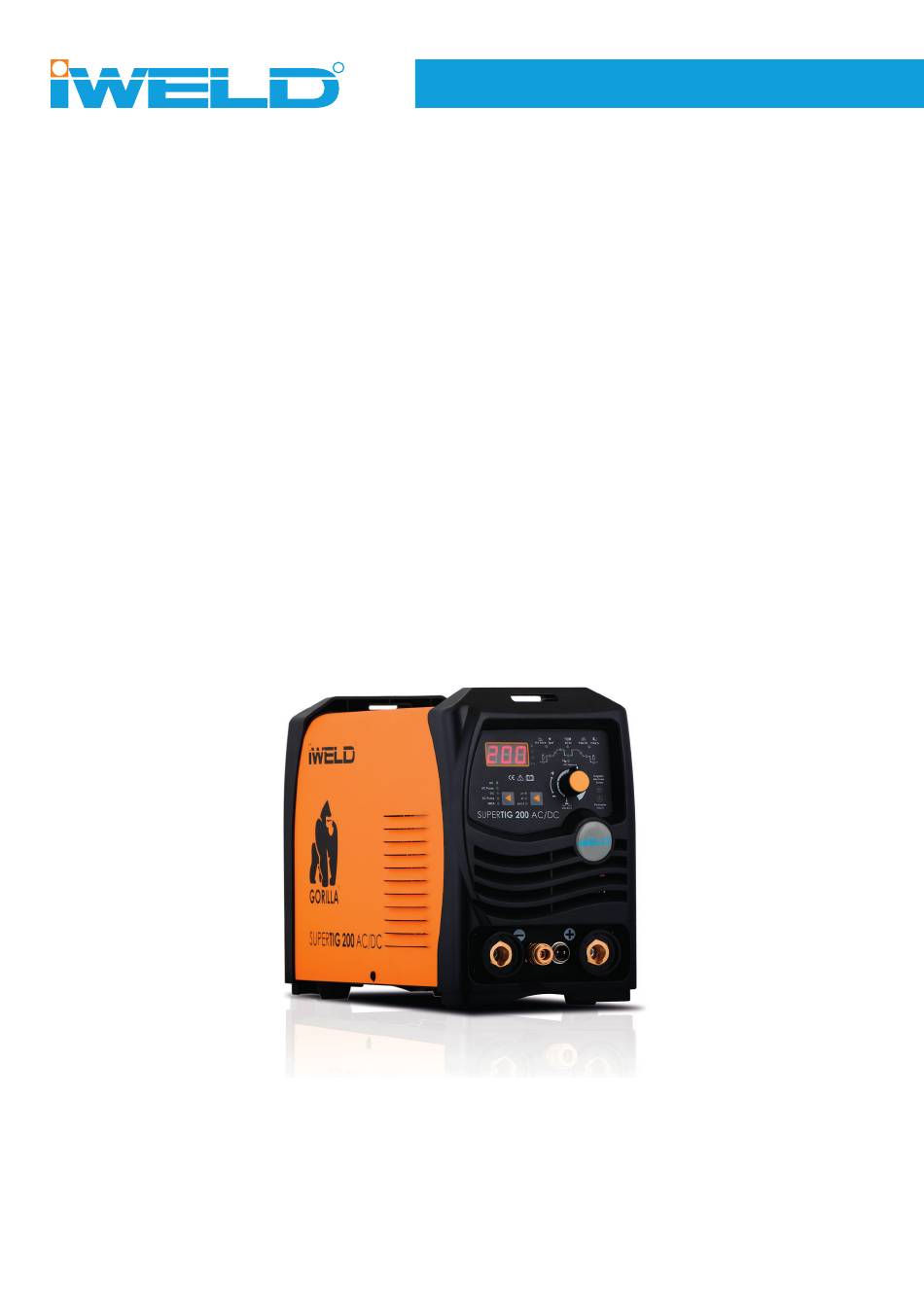

HASZNÁLATI UTASÍTÁS
AWI/MMA kétfunkciós IGBT technológiás
hegesztő inverter
GORILLA SUPERTIG 200 AC/DC
