SoundMax SM-CMD302 Instruction Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

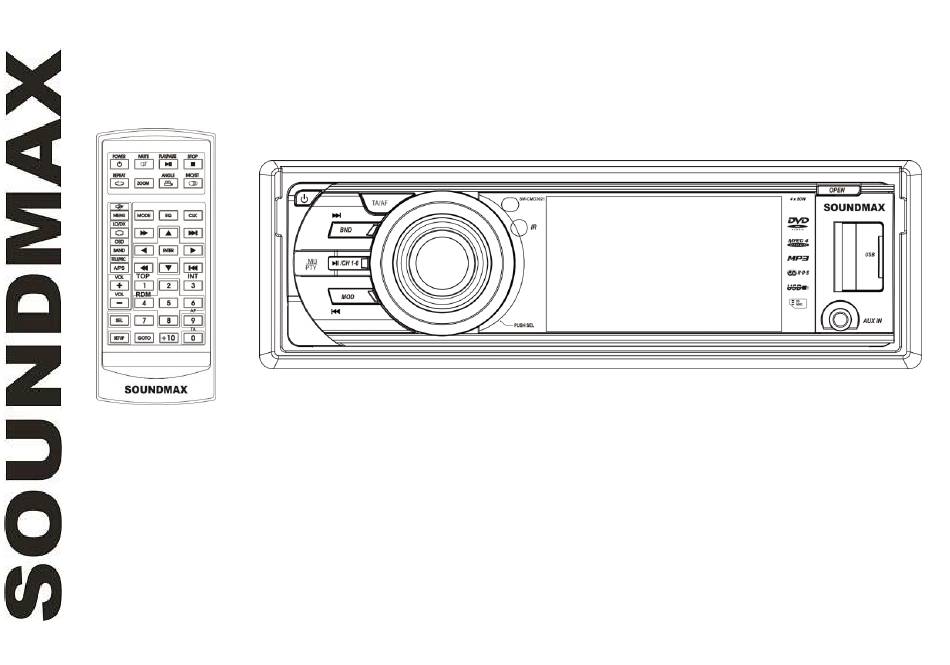

SM-CMD3021
Мультимедийный DVD/CD/MP3-ресивер со встроенным 3" TFT-дисплеем
и ТВ-тюнером
Руководство по эксплуатации
Multimedia DVD/CD/MP3 receiver with built-in 3" TFT display and TV
tuner
Instruction manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SM-CMD302 and is the answer not in the manual?

Questions and answers

Related Manuals for SoundMax SM-CMD302

Summary of Contents for SoundMax SM-CMD302

  • Page 1 SM-CMD3021 Мультимедийный DVD/CD/MP3-ресивер со встроенным 3” TFT-дисплеем и ТВ-тюнером Руководство по эксплуатации Multimedia DVD/CD/MP3 receiver with built-in 3” TFT display and TV tuner Instruction manual...

  • Page 2: Table Of Contents

    Dear customer! Thank you for purchasing our product. For safety, it is strongly recommended to read this manual carefully before connecting, operating and/or adjusting the product and keep the manual for reference in the future. Table of contents TABLE OF CONTENTS ..............................2 IMPORTANT SAFEGUARDS ............................

  • Page 3: Important Safeguards

    Important safeguards Read carefully through the manual to familiarize yourself with this unit. Keep this manual handy as a reference for operating procedures and precautions. Do not allow persons who have not read through this manual to use this unit. “CLASS 1 LASER PRODUCT”...

  • Page 4: Accessories

    Accessories 1. Receiver 1 pc 2. Front panel 1 pc 3. Protective case 1 pc 4. Remote controller 1 pc 5. ISO connector 1 pc 6. Mounting parts: 1 pc Spring washer 2 pcs Flat washer 2 pcs Screw M5 1 pc Screw M5x5 1 pc...

  • Page 5: Installation/Connections

    Installation/Connections Choose the mounting location where the unit will not interfere with the normal driving function of the driver. Before finally installing the unit, connect the wiring and make sure that the unit works properly. Consult with your nearest dealer if installation requires the drilling of holes or other modifications of the vehicle.
  • Page 6 2. After installing the sleeve into the dashboard, bend tabs fitting to the size of the dashboard to fix the sleeve in place. 3. Use the metal strap to fix the rear side of the unit. Determine a place for fixing and install the strap as shown in the picture.
  • Page 7 2. DIN REAR-MOUNT (Method B) For this method, use the screw holes in the lateral sides of the unit. Fix the unit with the help of the factory radio mounting brackets. 1. Select a position in which the screw holes of the brackets (3) are aligned with the screw holes in the unit body, and screw in two screws (2) in each side.
  • Page 8 Connection diagram Notes: In spite of having any kinds of speaker system, must use 4 ohms impedance of speaker to reduce the distortion during high volume level. Prohibited to make the conductors of auto antenna and ground touch with each other.
  • Page 9 Using the ISO Connector 1. If your car is equipped with the ISO connector, then connect the ISO connectors as illustrated. 2. For connections without the ISO connectors, check the wiring in the vehicle carefully before connecting, incorrect connection may cause serious damage to this unit. Cut the connector, connect the colored leads of the power cord to the car battery as shown in the colour code table below for speaker and power cable connections.

  • Page 10: Panel Controls

    Parking wire connection Note: The parking brake wire must be connected in order to watch video on this unit. If that wire has not been connected then a “PARKING BRAKE” message will appear on the LCD screen. Panel controls Front panel 1.
  • Page 11 Inner panel Press OPEN button on the front panel to detach it. 1. SD/MMC memory card slot 2. EJECT button 3. RESET button (hole) Pressing RESET hole will erase the clock setting and stored stations. Panel status indicator lights up when you slide the panel down, flashes when you remove the panel.
  • Page 12 Remote controller 1. CLK button 2. MODE button 3. STOP button 4. SETUP button 5. MO/ST button 6. LO/DX button 7. REPEAT button 8. GOTO button 9. PREVIOUS/NEXT button 10. SEL button 11. VOL+/VOL- buttons 12. Cursor buttons 13. MENU/SUBWOOFER button 14.

  • Page 13: General Operations

    General operations Opening the front panel Press the OPEN button to flip down the front panel. Now you can insert CDs into the CD compartment end eject them by pressing EJECT button. Reset the unit Operating the unit for the first time or after replacing the car battery, you must reset the unit. Press RESET button (hole) with a pointed object, such as a ballpoint pen, to set the unit to initial state.
  • Page 14 TFT monitor adjustment Press SEL button on the front panel or on the RC to access Picture mode selection menu: COLOR => BRIGHTNESS => CONTRAST => TINT. Use VOL+/VOL- buttons/regulator to adjust the selected mode. Audio quality adjustment Press SEL button on the front panel or on the RC to switch between BASS, TREBLE, BALANCE, FADE and VOLUME.

  • Page 15: Radio Operations

    AUX in jack AUX-in jack is intended for connecting external audio equipment to amplify the sound. If connection is made correctly, the audio signal from the external source will be translated through the acoustics of the head unit. This enables to adjust the volume and quality of the sounding. For example, you can connect an MP3-player to listen to tracks using the car acoustic system.
  • Page 16 Programming tuner stations There are six numbered preset buttons, under which you can store and recall stations for each band. Select the needed frequency, then press and hold a preset button. The station will be saved in the memory under the corresponding number.

  • Page 17: Disc/Usb/Sd/Mmc Operations

    DISC/USB/SD/MMC operations AUX operation Connect your external device to the AUX input on the front panel via AUX cable. Press MODE button repeatedly until you select AUX mode. You can adjust volume with VOL button. USB operation Play/Pause/Stop During playback press PLAY/PAUSE button on the RC to pause playback. Do this operation again to resume playback.
  • Page 18 Intro playback For CD: Press and hold 3/INT button on the RC to activate introduction playback function. 10 seconds of each track/chapter will be played. Press and hold the button again to cancel intro playback. For VCD: Press and hold 3/INT button on the RC and choose SEQ PLAY or INTRO 1. For digital video/MP3 this function is not available.
  • Page 19 Changing angle (for DVD only) Press ANGLE button on the RC to playback images at different camera angles. If a disc doesn’t support multi- angle playback, this function will not work. Selecting audio language (for DVD only) During DVD disc playback, press AUDIO button on the RC repeatedly to select the audio language to listen. This function will not work if a disc does not support multi-language audio.

  • Page 20: System Setup

    connected USB drives with power consumption exceeding this value as well as defective USB drives may cause mechanical or thermal changes of elements of this unit as well as failure of internal elements of the USB port. Such damages are not warrantee cases. Warning: usage of external USB drives containing BIN files in the root directory may cause malfunction of the unit or damage to the software.
  • Page 21 4:3 PS 4:3 LB 16:9 Password Type the old password (the initial factory code is 0000). Enter the new password and press ENTER button for confirmation. Rating You can rate the contents of the disc by applying one of the ratings: KID SAFE PG-13 PG-R...

  • Page 22: Handling Compact Discs

    Handling compact discs Do not insert anything other than a CD into the CD loading slot. Do not use cracked, chipped, warped, or otherwise damaged discs as they may cause skipping or noise damage the player. Handle the disc only by the edges (as shown in the picture). To keep discs clean do not touch its surface. Store discs in their cases when not in use.

  • Page 23: Troubleshooting Guide

    Troubleshooting guide Below is a table describing simple measures that can help you eliminate most problems likely to emerge when this unit is in use. If below measures do not help, turn to a service center or to the nearest dealer. Symptom Cause Solution...
  • Page 24 Temperature inside the car is too Cool off until the ambient temperature returns to high. normal. Buttons do not The built-in microcomputer is not Reset the unit with the help of RESET button. work operating properly. Front panel is not properly fix into its Install the front panel properly.

  • Page 25: Specification

    Specification General Power supply 12 V DC Current consumption <10 A Maximum power output 4 x 50 W Dimensions/Net weight 200 x 70 x 185 mm/1.48 kg Temperature range C - +60 FM stereo radio Frequency range 65 – 108.0 MHz Preset stations MW Section Frequency range...

  • Page 26: Содержание

    Уважаемый покупатель! Благодарим Вас за покупку нашего изделия. Для обеспечения безопасности рекомендуется тщательно изучить настоящее руководство перед подключением, эксплуатацией и/или регулировкой изделия, и сохраняйте руководство для использования в будущем. Содержание СОДЕРЖАНИЕ ..................................26 МЕРЫ ПРЕДОСТОРОЖНОСТИ ............................27 КОМПЛЕКТ ПОСТАВКИ ..............................29 УСТАНОВКА/ПОДКЛЮЧЕНИЕ...

  • Page 27: Меры Предосторожности

    Меры предосторожности Внимательно изучите данное руководство, чтобы ознакомиться с устройством. Держите данное руководство под рукой в качестве справочника по правилам эксплуатации и мерам предосторожности. Не допускайте к использованию устройства посторонних лиц, не ознакомившихся и не усвоивших данные инструкции по эксплуатации. ЛАЗЕРНЫЙ...
  • Page 28 Убедитесь, что источник питания и антенна отключены, если Вы не будете пользоваться устройством в течение длительного времени или во время грозы. Убедитесь, что источник питания отключен, если обнаружена неправильная работа устройства, устройство издает нехарактерные звуки, запах, выделяет дым или внутрь его попала жидкость. В этих...

  • Page 29: Комплект Поставки

    Комплект поставки 1. Ресивер 1 шт 2. Передняя панель 1 шт 3. Защитный футляр 1 шт 4. Пульт дистанционного управления 1 шт 5. ISO-коннектор 1 шт 6. Детали для установки: Шестигранная гайка 1 шт Ключ-съемник 2 шт Опорная планка 1 шт Плоская...

  • Page 30: Установка/Подключение

    Установка/Подключение Перед окончательной установкой устройства временно подключите все провода и убедитесь, что все соединения выполнены верно, а устройство и система работают правильно. Для обеспечения правильной установки устройства используйте только те детали, которые входят в комплект. Использование других приспособлений может привести к появлению сбоев в его работе. Если...
  • Page 31 Установка устройства в приборную панель автомобиля «спереди» (Метод А) Установка устройства 1. Приборная панель автомобиля 2. Монтажный кожух. 3. Винт 4. Гайка 5. Пружинная шайба 6. Винт 7. Опорная планка. 8. Плоская шайба 1. Установите монтажный кожух в приборную панель автомобиля, убедитесь, что...
  • Page 32 Снятие устройства а – Декоративная рамка б – Направление снятия рамки в – Установка ключей съемников 1. Выключите магнитолу и снимите переднюю панель. 2. Вставьте пальцы в канавку на передней стороне декоративной рамки (рамка снимается с небольшим усилием). Потяните рамку на себя, чтобы снять ее. 3.
  • Page 33 Операции со съемной панелью Наденьте крепежное отверстие правой стороны панели на крепление в правой стороне корпуса. Затем вставьте левый крепеж на панели в отверстие на левой стороне корпуса. Нажмите на правую верхнюю часть панели до щелчка. Убедитесь в том, что панель плотно закреплена в корпусе, иначе на дисплее могут...
  • Page 34 Схема подключения Примечания: Независимо от вида динамиков следует использовать динамики с сопротивлением, равным 4 Ом, для уменьшения искажений при повышенной громкости. Запрещается соединять провода авто антенны и заземления между собой.
  • Page 35 Использование разъема ISO Если в Вашем автомобиле есть разъем ISO, произведите подключение, как показано на рисунке. Для подключений без разъемов ISO внимательно проверьте все провода перед подключением, неправильное подключение может привести к повреждениям изделия. Обрежьте разъем, подключите цветные головки разъема к шнуру питания батареи...
  • Page 36 Номер Функция Разъем A Разъем B Задний правый(+)---Синий Задний правый(-)---Синий/Белый Передний правый(+)---Серый Питание 12В (+)/желтый Передний правый(-)---Серый/Белый Питание антенны/оранжевый Передний левый(+)---Зеленый Подсветка панели/Белый Передний левый((-)---Зеленый/Белый Зажигание/красный Задний левый(+)---Коричневый Заземление/черный Задний левый(-)---Коричневый /Белый Провод питания антенны предназначен для подачи питания на антенну и для удаленного управления дополнительным...
  • Page 37 Подключение провода фонаря заднего хода (для работы камеры заднего вида) Если подключена камера заднего вида, при движении автомобиля задним ходом устройство автоматически переключится в режим камеры заднего вида. При окончании движения задним ходом устройство вернется в исходный режим.

  • Page 38: Элементы Управления

    Элементы управления Передняя панель 1. Кнопка POWER 2. Кнопка NEXT 3. Кнопка EQ 4. Регулятор VOL 5. Кнопка IR 6. Кнопка TFT 7. Кнопка OPEN 8. Кнопка USB 9. Кнопка AUX-IN 10. Кнопка SEL 11. Кнопка MOD 12. Кнопка PREVIOUS 13.
  • Page 39 Внутренняя панель Нажмите кнопку OPEN, чтобы отсоединить переднюю панель. 1. Слот для карт памяти SD/MMC 2. Кнопка EJECT 3. Кнопка (отверстие) RESET При нажатии кнопки RESET все выполненные установки будут удалены из памяти устройства. Индикатор состояния панели загорается, когда панель опущена, и мигает при снятии панели.
  • Page 40 Пульт дистанционного управления (ПДУ) 1. Кнопка CLK 2. Кнопка MODE 3. Кнопка STOP 4. Кнопка SETUP 5. Кнопка MO/ST 6. Кнопка LO/DX 7. Кнопка REPEAT 8. Кнопка GOTO 9. Кнопка PREVIOUS/NEXT 10. Кнопка SEL 11. Кнопка VOL+/VOL- 12. Кнопки курсора 13.

  • Page 41: Общие Операции

    Общие операции Снятие передней панели Нажмите на кнопку OPEN, чтобы снять переднюю панель устройства. Теперь Вы можете загружать компакт-диски и извлекать их нажатием на кнопку EJECT. Сброс настроек устройства Включая устройство в первый раз или после замены батареи, Вы должны переустановить его. Нажмите кнопку...
  • Page 42 Для регулирования уровня громкости нажимайте кнопки VOL+/VOL- на ПДУ или вращайте регулятор VOL на передней панели. Настройки TFT монитора Нажимайте кнопку SEL на панели или кнопку SEL на ПДУ для выбора одного из параметров изображения: COLOR (цветность) =>BRIGHTNESS (яркость) => CONTRAST (контраст) => TINT (оттенок).
  • Page 43 Тонкомпенсация Нажмите и держите кнопку SEL на панели или кнопку SEL на ПДУ до отображения на дисплее надписи LOUD ON (OFF). Нажимайте кнопки VOL+/VOL- на ПДУ или вращайте регулятор VOL на панели для включения (ON) или отключения (OFF) функции компенсации низких и высоких частот, если вы хотите уменьшить...

  • Page 44: Операции С Радио

    Операции с радио Выбор диапазона радио Нажимайте кнопку BND на панели или кнопку BAND на ПДУ для выбора диапазона радиовещания. Доступны 3 FM-поддиапазона: FM1, FM2, FM3 и 2 МW (AM) поддиапазона: AM1 (MW1), AM2 (MW2). Поиск радиостанций Поиск вручную: Нажимайте кнопки курсора на ПДУ, чтобы настроить радиочастоту вручную. Автоматический...

  • Page 45: Операции С Дисками/Usb/Картами Памяти Sd/Mmc

    Достичь улучшения дистанционного сигнала можно, включив режим моно, что позволяет убрать лишние звуковые шумы. Поиск локальных радиостанций Нажмите кнопку LO/DX на ПДУ, на дисплее отобразится надпись LOCAL (DX). Функции RDS Функция TA: нажмите кнопку TA/AF, чтобы включить/выключить эту функцию. Когда радиостанция будет...
  • Page 46 возобновить воспроизведение. Нажмите кнопку STOP на ПДУ, чтобы остановить воспроизведение. Выбор треков/глав Во время воспроизведения нажмите кнопку PREVIOUS для перехода к предыдущему треку/главе (в зависимости от формата). Нажмите кнопку NEXT для перехода к следующему треку. Нажмите кнопку с цифрой (0-9) на ПДУ для выбора соответствующего трека/главы. Перемотка...
  • Page 47 меню параметров и кнопки с цифрами для ввода нужных значений. Нажмите кнопку кнопку ENTER на ПДУ, воспроизведение начнется с учетом введенных параметров. Отображение информации на дисплее Нажимайте кнопку OSD на ПДУ для отображения различной информации о текущем воспроизведении, такой как номер...
  • Page 48 Выбор системы видео При воспроизведении видео нажимайте кнопку SETUP на ПДУ для выбора системы видео (NTSC/PAL/ Авто). Меню разделов (для DVD) Нажмите кнопку MENU/SW на ПДУ, чтобы активировать меню диска. В меню диска Вы можете выбрать нужный пункт с помощью кнопок курсора, затем запустить его воспроизведение с помощью кнопки...

  • Page 49: Настройка Системы

    Загрузка USB/SD/MMC-носителя Установите USB носитель или карту памяти в соответствующий слот на передней панели. Устройство автоматически переключится в режим USB или SD/MMC карты. Если устройство находится в другом режиме, нажимайте кнопку MOD/MUT на панели или кнопку MODE на ПДУ, чтобы выбрать режим воспроизведения...

  • Page 50: Обращение С Компакт-Дисками

    Введите старый пароль(фабричный пароль 0000). Введите новый пароль и нажмите кнопку ENTER для подтверждения. Рейтинги Вы можете назначать дискам следующие возрастные рейтинги: KID SAFE PG-13 PG-R NC-17 ADULT По умолчанию Восстановить заводские настройки. Настройки видео Вы можете регулировать КОНТРАСТ, ЯРКОСТЬ, ОТТЕНОК, РЕЗКОСТЬ и НАСЫЩЕННОСТЬ изображения. Dynamic range control Select DRC and adjust the dynamic range of a Dolby Digital encoded program.

  • Page 51: Чистка И Уход

    Не подвергайте диски воздействию прямого солнечного света, повышенной влажности, повышенным температурам или пыли. Продолжительное влияние предельных температур может изогнуть диск (например, пребывание дисков в автомобиле в летнее время). Не царапайте и не пишите что-либо на любой стороне диска. Острые пишущие инструменты или чернила, используемые...
  • Page 52 Неисправность Причина Решение Если источник питания подключен надлежащим образом Зажигание машины не включено. к выключателю машины, установите ключ зажигания в Нет питания положение “АСС”. Сгорел предохранитель. Замените предохранитель. Уровень громкости звука Отрегулируйте громкость звука до необходимого уровня. установлен на минимум. Нет...

  • Page 53: Технические Характеристики

    кнопки работает надлежащим образом. RESET. Передняя панель установлена Установите заново переднюю панель. некорректно. Радиоприемник не Кабель антенны не подключен к Подключите к устройству кабель антенны. работает устройству. Не работает Радиостанции имеют слишком автонастройка Настраивайтесь на станции вручную. слабый сигнал. радиостанций Технические...
  • Page 54 Угол установки 0 - +/-30 Дисплей Дисплей Встроенный 3-дюймовый TFT Формат матрицы 16:9 Разрешение экрана 960 (RGB) х 240 Яркость 250 кд/м Контрастность 500:1 Угол обзора 120° Технические характеристики могут быть изменены заводом-изготовителем без предварительного уведомления. Указанные геометрические размеры имеют приблизительные...
