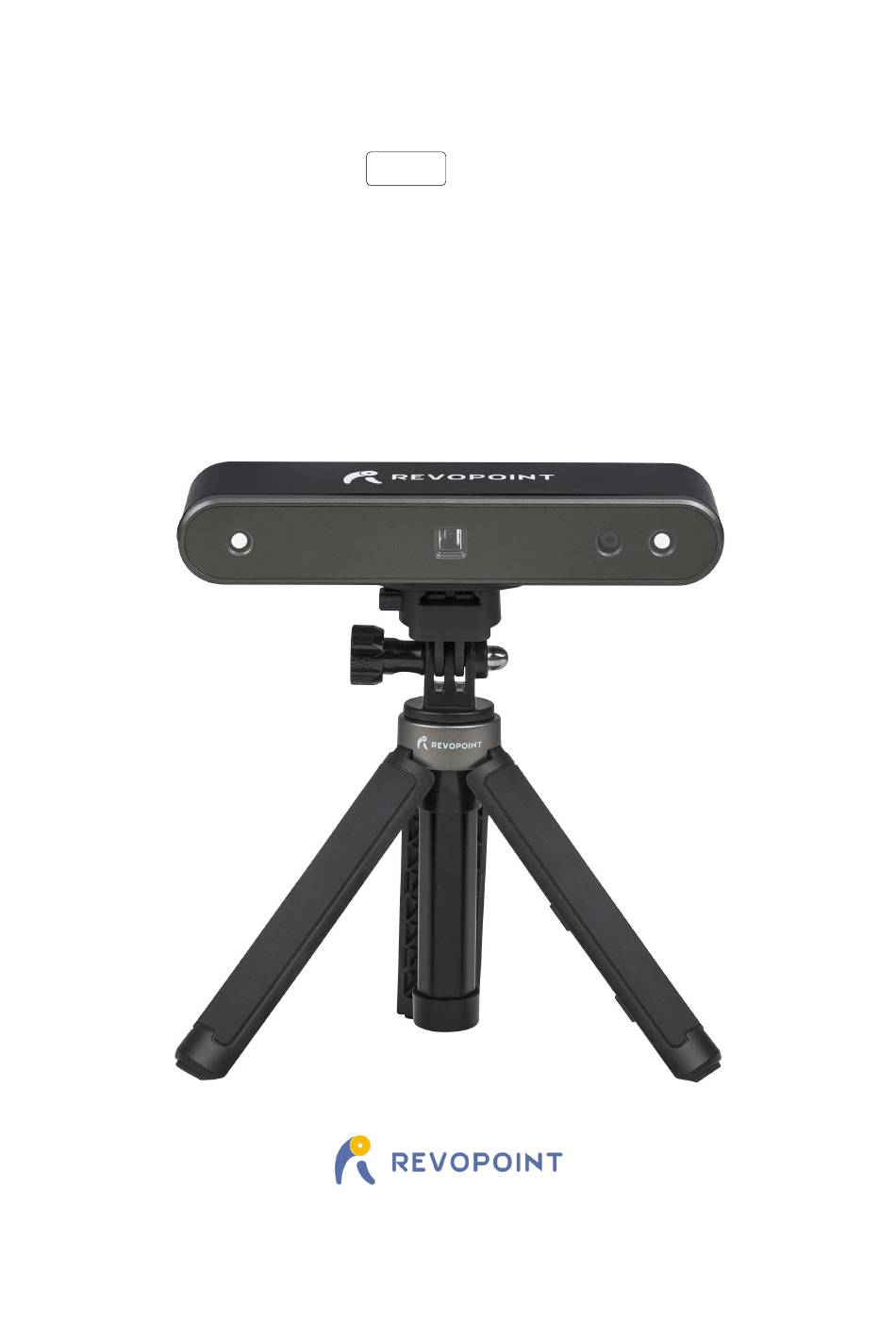

POP 2 3D SCANNER
2022.02
V 2.0

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the POP 2 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Revopoint 3D Technologies POP 2

Summary of Contents for Revopoint 3D Technologies POP 2

  • Page 1 POP 2 3D SCANNER 2022.02 V 2.0...
  • Page 2  POP 2 3D SCANNER- User Manual 1-24  POP 2 3D SCANNER- Manuel Utilisateur 25-48  POP 2 3D-SCANNER- Gebrauchsanleitung 49-72  POP 2 3D SCANNER- Manuale Utente 73-96  POP 2 3D SCANNER- Manual de usuario 97-120...
  • Page 3 POP 2 3D SCANNER- User Manual POP 2 3D Scanner Visit our official website www.revopoint3d.com for the latest software and documents. The operating temperature range of this product is 0°C to 40°C (32°F to 104°F). It does not meet military, industrial or �...

  • Page 4: Product Profile

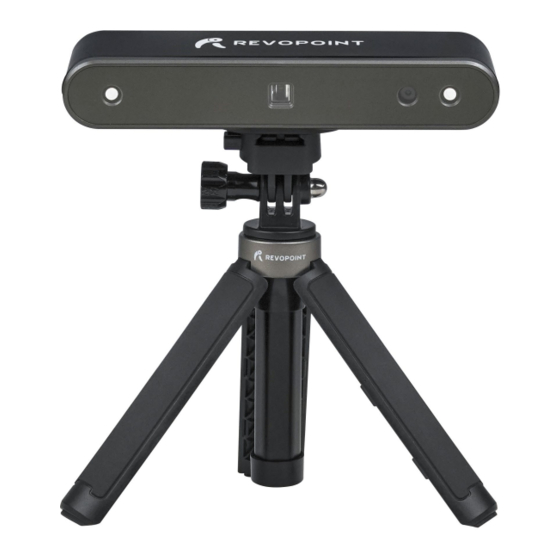

    Product Profile Introduction The newly developed POP 2 3D scanner has gathered functions of a handheld 3D scanner and a desktop 3D scanner, bringing together the company's latest scientific research results. It adopts self-developed 3D camera hardware technology and high-speed intelligent chip, which contributes to a higher performance and directly outputs accurate depth information of an object.

  • Page 5: Specifications

    POP 2 3D Scanner User Manual Specifications Product Name 3D Scanner Product Model POP 2 Technology Dual camera infrared structured light Dual core ARM Cortex-A7 Accuracy 0.05 mm Single capture range 210mm x 130mm Working distance 150 mm ~ 400 mm Minimum scan volume 20×20×20 (mm)

  • Page 6: Packing List

    POP 2 3D Scanner User Manual Packing List POP 2 Standard POP 2 Premium COPYRIGHT ©2022 REVOPOINT 3D ALL RIGHTS RESERVED...

  • Page 7: Hardware Connection

    *The display screen resolution recommended is 1920×1080. Wireless Connection to a Smartphone For Wi-Fi settings, Host mode is default. In this mode, a smartphone could connect to the Wi-Fi provided by the POP 2 3D scanner. The default SSID is: POP2-REVO-XXXXXXXX...

  • Page 8: Software Installation

    The Revo Scan is a scan software that assists in scanning objects and obtaining 3D models; the Revo Studio is a post- process software for postprocessing the scanned 3D models; the Revo Calibration is a Calibration Software that adjusts the parameters of POP 2 for ensuring good results. Download the Revo softwares at our website ：...
  • Page 9 ④ System Settings: Specify language and data storage location, plus the hardware accelerated rendering switch for the computer’s GPU. ⑤ About: Display the version information for the POP/POP 2 and Revo Scan, confirm or configure Wi-Fi and report bugs. ⑥ Status Bar: Display the POP/POP 2’s connection status, connection mode and scan readiness.
  • Page 10 Designed to scan objects that have large, smooth areas or regularly-repeating features that could fool the POP/POP 2’s internal pattern recognition capabilities. Flat planes like a board or symmetrical objects like balls or bowls are usually suitable to scan with this mode. Place tracking markers irregularly on or around the objects.
  • Page 11 POP 2 3D Scanner User Manual the scanning process. Designed to scan objects with darker surfaces, such as black or dark gray clothes, black boxes, etc. However, Dark: not all dark objects can be successfully scanned. One example would be black leather shoes because leather absorbs light (or they are so shiny that they reflect too much light).
  • Page 12 Too near, Excellent, Good, Too Far. ~ Placing the POP/POP 2 or the object to be scanned so that it is in the Excellent zone will have the best balance of resolution and tracking. Adjust the optimal distance according to the prompt.

  • Page 13: Model List

    POP 2 3D Scanner User Manual 4. Model List ① Model Viewing Area: Lists all models scanned, creation timestamps and status. The icon sequence means that the model has completed scanning. The icon sequence means that the model has been scanned and its point cloud has been fused.
  • Page 14 If the device is connected successfully, the left end of the status bar displays: Device is connected. Otherwise, please check the connection. This happens typically 8-10 seconds after the POP/POP 2’s status LED on the rear panel turns blue. COPYRIGHT ©2022 REVOPOINT 3D ALL RIGHTS RESERVED...
  • Page 15 After specifying the Accuracy, Scan Mode and Texture options, press “OK” to enter the scanning page. The top area of the 3D Model Preview window shows the distance. Position the POP 2 scanner or the object to confirm an "Excellent" distance and keep it during scanning.
  • Page 16 POP 2 3D Scanner User Manual Start or Pause Scanning Click to Start/Pause scan. The number above the Start button is the countdown before scanning starts. During scanning, please make sure the point cloud in the lower-left window is adequate and the distance remains "Excellent".
  • Page 17 Preview section. After clicking Stop, it is possible to resume scanning (say, after repositioning either the POP/POP 2 or the object being scanned). If this is desired, then be sure to move the slider switch for “Fuse point cloud immediately?” to the right before clicking “Complete”.
  • Page 18 POP 2 3D Scanner User Manual Inactive button in the Stop’s popup (so that Fusing is a manual operation, allowing changes in the preset): After clicking “Complete”, the next step is to fuse the point cloud data, as shown below:...
  • Page 19 The pitch point is at a minimum of 0.15 mm for the POP 2. Smaller pitch points result in more resolution, but also more processing time.
  • Page 20 POP 2 3D Scanner User Manual In the drop-down box, settings for Mesh Quality and Denoise are provided ： The higher the Mesh Quality setting, the more detailed the result, and a longer processing time, too. The higher the Denoise setting, the smoother the result. Depending on the actual scanned object, more noise reduction may result in lost detail.
  • Page 21 POP 2 3D Scanner User Manual Export Click to export the 3D model. Select a file name and. a file format (.PLY, .OBJ & .STL, are supported). 19 COPYRIGHT ©2022 REVOPOINT 3D ALL RIGHTS RESERVED...
  • Page 22 POP 2 3D Scanner User Manual File Naming Conventions Save the 3D model as a .PLY file NAME.ply (Point Cloud) NAME_mesh.ply (Mesh no color) NAME_mesh_tex.ply (Mesh with color) NAME_mesh_tex.jpg (Texture color image) Save the 3D model (no Color/Texture) as an .STL file: NAME.ply (Point Cloud) *...

  • Page 23: Operation Tips

    Too Few Points If the "Few Point Amount" prompts appear, check whether the distance between POP 2 and the object is too close or too far and adjust the distance between the POP 2 and the object so that the distance indicator highlights “Excellent” before scanning is continued.
  • Page 24 Detect Plane This prompt appears when a plane or object with too few features is scanned and the POP 2 cannot properly relate the frame’s point cloud to the other frames. If no usable data has been scanned, the best course of action is to Stop scanning, select Restart to clear out the useless data, then start a new project, this time selecting Marker mode after attaching markers to the scanning surface or the surrounding area to solve this problem.
  • Page 25 POP 2 3D Scanner User Manual clean enough to continue or save. Otherwise, if the point cloud is deleted more frames mistakely, you can click “Redo” to find them. Continue Scan Continue Scan After Point Cloud Fusing: · It is possible to continue scanning an object after the point cloud data has been fused. This can be necessary if the scanning controller (a computer or smartphone) runs out of RAM to capture more frames or if holes in the scan data are discovered.

  • Page 26: Batch Processing

    POP 2 3D Scanner User Manual Batch Processing "Batch processing" improves workflow by automatically applying the same settings for each operation to a selected group of scanned models. Fast speed: the model processing will be completed as quickly as possible;...
  • Page 27 POP 2 3D SCANNER- Manuel Utilisateur POP 2 3D Scanner Visit our official website HYPERLINK www.revopoint3d.com for the latest software and documents. ⚠ La plage de température de fonctionnement de ce produit est de 0°C à 40°C (32°F à 104°F). Elle ne correspond pas à la plage de température de fonctionnement militaire, industrielle ou même commerciale complète.

  • Page 28: Profil Du Produit

    Basé sur nos dernières recherches scientifiques, le nouveau scanner 3D POP 2 combine la commodité d'un scanner 3D portable avec les capacités d'un scanner 3D de bureau. Le POP 2 met en œuvre une solution matérielle propriétaire de caméra 3D et une puce intelligente à...

  • Page 29: Spécifications

    POP 2 3D Scanner Manuel utilisateur Spécifications Nom du produit 3D Scanner Modèle POP 2 Technologie Lumière structurée infrarouge à double caméra Dual-core ARM Cortex-A7 Précision 0.05 mm Aire de capture par image 210mm x 130mm (maximal quand la capture est en mode excellent)

  • Page 30: Contenu Du Produit

    POP 2 3D Scanner User Manual Contenu du produit POP 2 Standard POP 2 Premium COPYRIGHT ©2022 REVOPOINT3D TOUS DROITS RÉSERVÉS...
  • Page 31 Mot de passe: Revopoint3d Comment modifier le SSID et le mot de passe: 1. Connectez le scanner POP 2 3D à un PC via un câble USB et ouvrez le logiciel Revo Scan. 2. Cliquez sur “A propos” , puis Paramètres.

  • Page 32: Installation Du Logiciel

    Revo Scan est un logiciel de numérisation qui aide à scanner des objets et à obtenir des modèles 3D ; Revo Studio est un logiciel de post-traitement des modèles 3D scannés ; Revo Calibration est un logiciel de calibrage qui ajuste les paramètres de POP 2 pour garantir de bons résultats.
  • Page 33 Affichez les informations sur la version du POP/POP 2 et du Revo Scan, confirmez ou configurez le Wi- Fi et signalez les bugs ⑥ Barre d’état : Affiche l'état de la connexion du POP/POP 2, le mode de connexion et la disponibilité du scan. ⑦ Affiche le contenu de l'opération spécifiée en ①, ② or ③.
  • Page 34 Marqueur: Conçu pour scanner des objets présentant de grandes surfaces lisses ou des caractéristiques se répétant régulièrement qui pourraient tromper les capacités internes de reconnaissance des formes de POP/POP 2. Les plans plats comme un tableau ou les objets symétriques comme les balles ou les bols conviennent généralement à...
  • Page 35 POP 2 3D Scanner Manuel utilisateur chaussures en cuir noir, car le cuir absorbe la lumière (ou bien elles sont si brillantes qu'elles réfléchissent trop de lumière). L'exposition et le gain sont réglés en conséquence (pas de réglage automatique de l'exposition).
  • Page 36 ⑥ Distance du scan: Trop près, Excellent, Bon, Trop loin. En plaçant le POP/POP 2 ou l'objet à numériser de manière à ce qu'il se trouve dans la zone d'excellence, vous obtiendrez le meilleur équilibre entre la résolution et le suivi. Ajustez la distance optimale en fonction de l'invite.
  • Page 37 4. Liste des modèles ① Zone de visualisation du modèle: Liste de tous les modèles analysés, avec les horodatages de création et le statut. La séquence d'icônes : le modèle a terminé l’étape de scannage. La séquence d'icônes : le modèle a été scanné et son nuage de points a été fusionné. La séquence d'icônes : le modèle a été...
  • Page 38 Si le périphérique est bien connecté, l'extrémité gauche de la barre d'état affiche : "L'appareil est connecté". Sinon, veuillez vérifier la connexion. Une connexion est généralement détectée 8 à 10 secondes après que l'indicateur d'état du POP/POP 2 sur le panneau arrière devient bleu.
  • Page 39 Après avoir spécifié les options Précision, Mode de numérisation et Texture, appuyez sur "OK" pour accéder à la page de scan. La zone supérieure de la fenêtre d'aperçu du modèle 3D indique les plages de distance. Positionnez le scanner POP 2 ou l'objet pour confirmer une distance "Excellente"...
  • Page 40 POP 2 3D Scanner User Manual Réglez la luminosité de la caméra et la profondeur de champ Ajuster l'icône soleil sur les deux petits écrans (pour les smartphones Android et iPhone, cliquez sur l'icône de roue dentée en haut à droite de chaque petite fenêtre pour rendre les commandes visibles). Si possible, essayez d'abord Auto, mais repassez en Manuel avant de capturer les données pour éviter que Revo Scan ne continue à...
  • Page 41 POP 2 3D Scanner Manuel utilisateur Terminer / Redémarrer le scannage Cliquez suivi du bouton "Terminer" dans la fenêtre contextuelle pour fusionner les données du nuage de points, ou appuyez sur le bouton "Redémarrer" pour supprimer les données et revenir au menu principal. Vous pouvez également cliquer sur le bouton "Effacer"...
  • Page 42 POP 2 3D Scanner User Manual Après avoir cliqué sur "Stop", il est possible de reprendre la numérisation (par exemple, après avoir repositionné le POP/POP 2 ou l'objet à numériser). Si vous le souhaitez, veillez à déplacer le curseur de l'option "Fusionner le nuage de points immédiatement"...
  • Page 43 Cependant, le pitch de l'objet fusionné ne peut pas être plus petit que le pitch de la numérisation originale. Le pas de point est au minimum de 0,15 mm pour le POP 2. Des points de pas plus petits permettent d'obtenir une meilleure résolution, mais aussi un temps de traitement plus long.
  • Page 44 POP 2 3D Scanner User Manual Maillage Cliquez pour commencer à convertir les données du nuage de points numérisés en un maillage. Dans la boîte déroulante, les paramètres de qualité de maillage et de débruitage sont fournis： Plus le paramètre Qualité de Maillage est élevé, plus le résultat est détaillé, au prix d'un temps de traitement plus long.
  • Page 45 POP 2 3D Scanner Manuel utilisateur Texture La fonction Texture ne s'applique qu'aux numérisations réalisées avec l'option "Couleur" sélectionnée. Cliquez pour appliquer la texture au modèle. Exporter le projet Cliquez pour exporter le modèle 3D. Sélectionnez un nom de fichier et. un format de fichier (.PLY, .OBJ & .STL, sont supportés, sauf .STL qui ne supporte pas la couleur).
  • Page 46 POP 2 3D Scanner User Manual Description des Formats de Fichier Enregistrez le modèle 3D en tant que fichier .PLY NAME.ply (Nuage de Points) NAME_mesh.ply (Maillage pas de couleur) NAME_mesh_tex.ply (Maillage avec couleur) NAME_mesh_tex.jpg (Texture avec couleur) Enregistrez le modèle 3D (sans couleur/texture) dans un fichier .STL : NAME.ply (Nuage de Points) *...

  • Page 47: Conseils D'utilisation

    Pas assez de points pour le nuage Si le message "Pas assez de points" (Peu de nuages de points) apparaît, vérifiez si la distance entre le POP 2 et l'objet est trop proche ou trop éloignée et ajustez la distance entre le POP 2 et l'objet de façon à ce que l'indicateur de distance mette en évidence "Excellent"...
  • Page 48 Détecter les plans Cette invite apparaît lorsqu'un plan ou un objet comportant trop peu de caractéristiques est numérisé et que le POP 2 ne peut pas relier correctement le nuage de points de l'image aux autres images. Si aucune donnée utilisable n'a été numérisée, la meilleure solution consiste à...
  • Page 49 POP 2 3D Scanner Manuel utilisateur Continuer le scan Continuer la numérisation après la fusion des nuages de points: · Il est possible de poursuivre la numérisation d'un objet après la fusion des données du nuage de points. Cela peut être nécessaire si le contrôleur de numérisation (un ordinateur ou un smartphone) manque de RAM pour capturer plus d'images...

  • Page 50: Raccourcis Clavier

    POP 2 3D Scanner User Manual Traitement en lots "Le traitement par lots” améliore le flux de travail en appliquant automatiquement les mêmes paramètres pour chaque opération à un groupe sélectionné de modèles numérisés. Les paramètres de configuration sont les suivants : Vitesse rapide : Le traitement des modèles sera effectué...
  • Page 51 POP 2 3D-SCANNER- Gebrauchsanleitung POP 2 3D-Scanner Besuchen Sie unsere offizielle Website HYPERLINK www.revopoint3d.com für die neueste Software und Dokumente. Der Betriebstemperaturbereich dieses Produkts beträgt 0°C bis 40°C (32°F bis 104°F). Es entspricht nicht dem � � � militärischen, industriellen oder sogar dem vollen kommerziellen Betriebstemperaturbereich. Betreiben Sie das Produkt angemessen und nur in Situationen, die auf diesen Temperaturbereich beschränkt sind.
  • Page 52 3D-Kamera-Hardwarelösung und einen intelligenten Hochgeschwindigkeitschip, der eine höhere Leistung und genauere Tiefeninformationen über gescannte Objekte liefert. Die Kernhardware des POP 2 arbeitet nach dem Prinzip des binokularen und mikrostrukturierten Lichts. Mit Hilfe unseres proprietären Mikroprojektions-Chips gewährleistet der POP 2 eine schnelle Datenerfassung von 3D-Punktwolkendaten mit hoher Genauigkeit (bis zu 0.05 mm).

  • Page 53: Spezifikationen

    Scan-Geschwindigkeit Bis zu 10 Bilder/Sekunde Lichtquelle Infrarot-Laser der Klasse 1 Ausrichtungsmodi Merkmal, Markierung und Farbe Lokale Kontrolle Start-/Pause-Taste auf dem POP 2 Ausgabeformat PLY, OBJ, STL Textur-Scan Für transparente und stark reflektierende Objekte bitte Scanspray Scannen von besonderen Objekten verwenden.
  • Page 54 POP 2 3D-Scanner Gebrauchsanleitung Lieferumfang POP 2 Standard POP 2 Premium COPYRIGHT ©2022 REVOPOINT 3D ALLE RECHTE VORBEHALTEN...
  • Page 55 SSID： POP2-REVO-A21A0005 Passwort: Revopoint3d So ändern Sie die SSID und das Passwort: 1. Schließen Sie den POP 2 3D-Scanner per USB-Kabel an einen PC an und öffnen Sie die Revo Scan-Software. 2. Klicken Sie auf Über , dann Einstellungen. 3. Bearbeiten Sie die SSID und das Passwort nach Bedarf.

  • Page 56: Installation Der Software

    Nachbearbeitungssoftware für die Nachbearbeitung der gescannten 3D-Modelle; Revo Calibration ist eine Kalibrierungssoftware, die die Parameter von POP 2 anpasst, um gute Ergebnisse zu gewährleisten. Laden Sie die Revo Scan Software herunter, indem Sie auf das entsprechende Symbol auf unserer Website klicken ：...
  • Page 57 ④ Systemeinstellungen: Die Sprache und den Speicherort der Daten sowie die Option für das hardwarebeschleunigte Rendering für den Grafikprozessor des Computers angeben. ⑤ Über: Die Versionsinformationen für POP/POP 2 und Revo Scan anzeigen / Wi-Fi bestätigen oder konfigurieren / Fehler melden ⑥...
  • Page 58 POP 2 3D-Scanner Gebrauchsanleitung 2. Neuer Scan ① Name: Zeigt den Standardnamen des zu erstellenden Modells an. Benennen Sie es nach Bedarf um. ② Speicherort: Dateiordner auswählen, in dem das Modell gespeichert werden soll. Bei Bedarf ändern ③ Externes Modell importieren: Aktivieren und klicken Sie auf "Durchsuchen", um ein 3D-Modell in den Formaten .PLY, .OBJ oder .STL in Revo Scan zu importieren, um mit dem Scannen fortzufahren und weitere Details...
  • Page 59 POP 2 3D-Scanner Gebrauchsanleitung oder mehr Referenzpunkte gleichzeitig für die Kameras erkennbar sind und erfasst werden können. Dunkel: Entwickelt zum Scannen von Objekten mit dunkleren Oberflächen, wie z. B. schwarze oder dunkelgraue Kleidung, schwarze Schachteln, dunkle Haare usw. Allerdings können nicht alle dunklen Objekte erfolgreich gescannt werden.
  • Page 60 POP 2 3D-Scanner Gebrauchsanleitung Werkzeug täuschen, so dass es notwendig sein kann, diese Option zu deaktivieren. ④ 3D-Modell Vorschau-Fenster: Anzeige der aktuellen 3D-Modelldaten. Die Ansicht des Modells kann im 3D-Modellvorschaubereich mit der Maus verschoben oder gezoomt werden (Linke Maustaste: Modell drehen; Rad: Vergrößern/Verkleinern) ⑤...
  • Page 61 POP 2 3D-Scanner Gebrauchsanleitung 4. Modell-Liste ① Modell-Betrachtungsbereich: Listet alle gescannten Modelle mit Erstellungszeitstempel und Status auf. Symbolsequenz : Das Modell hat den Scanvorgang abgeschlossen. Symbolsequenz : Das Modell wurde gescannt und seine Punktwolke wurde verschmolzen. Symbolsequenz : das Modell wurde gescannt, seine Punktwolke verschmolzen und Gitterkörper erstellt.
  • Page 62 Wenn das Gerät erfolgreich verbunden ist, wird am linken Ende der Statusleiste angezeigt: "Gerät ist verbunden." Andernfalls überprüfen Sie bitte die Verbindung. Eine Verbindung wird normalerweise 8-10 Sekunden, nachdem die Statusanzeige des POP 2 auf der Rückseite blau leuchtet, erkannt. COPYRIGHT ©2022 REVOPOINT 3D ALLE RECHTE VORBEHALTEN...
  • Page 63 Im oberen Bereich des 3D-Modell-Vorschaufensters werden die Abstandsbereiche angezeigt. Positionieren Sie den POP 2-Scanner oder das Objekt, um einen "exzellenten" Abstand zu bestätigen, und halten Sie ihn während des Scannens ein. Im Bereich "Zu nah" sind Scans mit höherer Auflösung möglich, aber es ist wahrscheinlicher, dass das Tracking (=Objektverfolgung) verloren geht.
  • Page 64 POP 2 3D-Scanner Gebrauchsanleitung Scannen starten oder anhalten Klicken Sie auf um den Scanvorgang zu starten/anzuhalten. Die Zahl über der Schaltfläche Start ist die Zeit in Sekunden, bevor der Scanvorgang beginnt. Vergewissern Sie sich während des Scannens, dass die Punktwolke im unteren linken Fenster ausreichend ist und der Abstand "ausgezeichnet"...
  • Page 65 Nachdem Sie auf "Stopp" geklickt haben, können Sie den Scanvorgang fortsetzen (z. B. nachdem Sie entweder das POP/ POP 2 oder das gescannte Objekt neu positioniert haben). Wenn Sie dies wünschen, stellen Sie sicher, dass Sie den Schieberegler für "Punktwolke sofort verschmelzen?" nach rechts schieben, bevor Sie auf "Fertig stellen" klicken. Die Scandaten werden zu einer Punktwolke verschmolzen.
  • Page 66 POP 2 3D-Scanner Gebrauchsanleitung Deaktivieren Sie den Schiebeschalter "Punktwolke sofort sichern?" im Popup um die manuell zu sichern und Änderungen an den Voreinstellungen zu ermöglichen: Nachdem Sie auf "Fertigstellen" geklickt haben, werden im nächsten Schritt die Punktwolkendaten verschmolzen, wie unten dargestellt: COPYRIGHT ©2022 REVOPOINT 3D ALLE RECHTE VORBEHALTEN...
  • Page 67 Klicken Sie auf den Klappliste-Pfeil, um die Einstellung "Sicherung" anzuzeigen. Je kleiner der Punktabstand ist, desto besser ist das Ergebnis. Der Punktabstand des verschmolzenen Objekts darf jedoch nicht kleiner sein als der Punktabstand des Originalscans. Der Punktabstand beträgt beim POP 2 mindestens 0,15 mm. Kleinere Punktabstände führen zu einer höheren Auflösung, aber auch zu mehr Verarbeitungszeit.
  • Page 68 POP 2 3D-Scanner Gebrauchsanleitung In der Klappliste werden Einstellungen für die Qualität des Gitterkörpers und für die Rauschunterdrückung angeboten ： . Je höher die Qualität des Gitterkörpers eingestellt ist, desto detaillierter ist das Ergebnis, aber desto länger dauert die Bearbeitung.
  • Page 69 POP 2 3D-Scanner Gebrauchsanleitung Exportieren Klicken Sie auf umd as 3D-Modell zu exportieren Wählen Sie einen Dateinamen und ein Dateiformat (.PLY, .OBJ und .STL werden unterstützt, aber .STL unterstützt keine Farben). COPYRIGHT ©2022 REVOPOINT 3D ALLE RECHTE VORBEHALTEN...
  • Page 70 Wenn das Fenster 3D-Modellvorschau während des Scannens die Meldung "Tracking verloren" anzeigt, richten Sie den POP 2-3D-Scanner erneut auf einen zuvor gescannten Bereich (blau) und halten Sie einige Sekunden lang still, damit der POP 2 die Spur wieder aufnehmen kann. Wenn der rote Teil der Anzeige zu grün wechselt, kann der Scanvorgang fortgesetzt werden.
  • Page 71 Punktwolke zu klein Wenn die Anzeoge "Punktwolke" erscheint, prüfen Sie, ob der Abstand zwischen POP 2 und dem Objekt zu nah oder zu weit ist, und passen Sie den Abstand zwischen POP 2 und dem Objekt so an, dass die Abstandsanzeige "Excellent" anzeigt, bevor Sie den Scanvorgang fortsetzen.
  • Page 72 POP 2 3D-Scanner Gebrauchsanleitung Ebene erkannt Diese Anzeige erscheint, wenn eine Ebene oder ein Objekt mit zu wenigen Merkmalen gescannt wird und POP 2 die Punktwolke des Einzelbilds nicht richtig mit jener anderer Bilder verknüpfen kann. Wenn keine brauchbaren Daten gescannt wurden, ist es am besten, den Scanvorgang zu stoppen, Neustart zu wählen, um die unbrauchbaren Daten zu löschen, und...
  • Page 73 POP 2 3D-Scanner Gebrauchsanleitung Scan fortsetzen · Scan nach Verschmelzen der Punktwolken fortsetzen: Es ist möglich, ein Objekt weiter zu scannen, nachdem die Punktwolkendaten verschmolzen wurden. Dies kann notwendig sein, wenn dem Scan-Controller (einem Computer oder Smartphone) der Arbeitsspeicher für die Erfassung weiterer Bilder ausgeht oder wenn Löcher in den Scandaten entdeckt werden.
  • Page 74 POP 2 3D-Scanner Gebrauchsanleitung Tastaturkurzbefehle Drücken Sie die "Leertaste" auf Ihrer Computertastatur, um zwischen Start und Pause umzuschalten. COPYRIGHT ©2022 REVOPOINT 3D ALLE RECHTE VORBEHALTEN...
  • Page 75 POP 2 3D SCANNER- Manuale Utente POP 2 3D Scanner Visita il nostro sito ufficiale HYPERLINK www.revopoint3d.com per avere le ultime versioni di software e documentazione. La temperatura operativa di questo apparecchio è compresa fra gli 0°C e i 40°C (32°F a 104°F). Per questo motivo �...

  • Page 76: Panoramica Del Prodotto

    Inoltre, supporta pienamente l’acquisizione delle texture dell’oggetto, permettendo delle riproduzioni digitali altamente realistiche, sia per la stampa 3D a colori, sia per le applicazioni di realtà virtuale. Lo scanner 3D POP 2 è in grado di eseguire scansioni rapide e accurate anche se accoppiato con dispositivi non di ultima generazione.
  • Page 77 POP 2 3D Scanner Manuale Utente Specifiche Tipo di prodotto 3D Scanner Modello POP 2 Tecnologia Luce strutturata a doppio sensore Dual-core ARM Cortex-A7 0.05mm Precisione scansione Area di scansione per singolo frame 210mm x 130mm (nominale con distanza di scansione “Eccellente”)
  • Page 78 POP 2 3D Scanner Manuale Utente Contenuti della scatola POP 2 Standard POP 2 Premium COPYRIGHT ©2022 REVOPOINT3D TUTTI I DIRITTI RISERVATI...
  • Page 79 *Risoluzione di schermo consigliata: 1920×1080. Connessione a uno smartphone via wireless Per quanto riguarda la connessione via wireless, lo scanner POP 2 è provvisto al suo interno di una rete standard Wi-Fi utilizzabile come access point da un computer o smartphone.

  • Page 80: Installazione Software

    3D scansionati; Revo Calibration è un software di calibrazione che regola i parametri di POP 2 per garantire buoni risultati. Scaricare il software Revo Scan dalla sezione apposita del nostro sito revopoint3d.com/download/...
  • Page 81 ④ Impostazioni di sistema: Seleziona la Lingua e il percorso per il salvataggio dei dati, inoltre si può abilitare o meno l’accelerazione hardware per il rendering mediante GPU. ⑤ Informazioni: Visualizza la versione corrente dello scanner POP/POP 2 e del software Revo Scan, conferma o configura il Wi-Fi oppure segnala un bug.
  • Page 82 POP 2 3D Scanner Manuale Utente 2. Nuova Scansione ① Nome: Visualizza il nome di default del file. Rinominarlo a piacimento ② Destinazione: Visualizza la cartella dove verrà salvato il file. Rinominarla a piacimento. ③ Importa modello: Utilizza la ricerca per importare un file in formato. PLY, .OBJ o. STL nel software Revo Scan e completare la scansione in maniera da aggiungere dettagli.
  • Page 83 POP 2 3D Scanner Manuale Utente riflessibilità della luce sulla pelle (auto calibrazione non disponibile) Testa: Pensato per scansionare oltre al viso anche i capelli oppure oggetti che hanno zone sia chiare che scure. Pensato per scansionare figure umane intere oppure oggetti di grande dimensione da distanze più grandi ma a Corpo: scapito della risoluzione.
  • Page 84 ⑥ Distanza scansione: Troppo vicino, Eccellente, Buono, Troppo lontano. Posizionare lo scanner POP/POP 2 e l’oggetto da scansionare a una distanza fra di loro tale da ottenere visualizzata la dicitura Eccellente. Accertarsi di mantenere una distanza sempre ottimale per ottenere scansioni di elevata qualità. È possibile, inoltre, scansionare un oggetto anche in modalità...
  • Page 85 POP 2 3D Scanner Manuale Utente 4. Lista modelli ① Area di visualizzazione dei modelli: Elenco di tutti i modelli creati con data e stato. Sequenza di icone : Scansione modello completata. Sequenza di icone : Scansione completata e nuvola di punti fusa.
  • Page 86 POP 2 3D Scanner Manuale Utente Verificare "Dispositivo connesso" Dopo aver avviato Revo Scan assicurarsi che il dispositivo (POP/POP 2) sia rilevato: Se il dispositivo si connette correttamente verrà visualizzata la dicitura “Dispositivo connesso” nella parte sinistra della barra di stato. In caso contrario verificare la corretta connessione. La connessione viene generalmente rilevata dopo 8-10 seconda da quando l’indicatore led posto dietro lo scanner diventa blu.
  • Page 87 POP 2 3D Scanner Manuale Utente Nuova Scansione e selezionare precisione, modalità e texture. Dopo aver connesso il dispositivo, lo scanner sarà pronto. Configurare il dispositivo secondo quanto indicato nella Sezione 2, Nuova Scansione. Verificare che la distanza sia “Eccellente”...
  • Page 88 POP 2 3D Scanner Manuale Utente Avvia o metti in pausa la scansione Premere per avviare o mettere in pausa la scansione. Il numero che appare sopra il pulsante start è un conto alla rovescia per indicare l’avvio del processo. Durante la scansione assicurarsi che la nuvola di punti visualizzata in basso a sinistra sia conforme alla figura scansionata e che l’indicatore di distanza sia sempre su “Eccellente”.
  • Page 89 POP 2 3D Scanner Manuale Utente Completa/Riavvia Scansione Premere seguito dal tasto “Completa” che appare nella finestra pop-up per unire la nuvola di punti, oppure premi “Riavvia” per cancellare tutti i dati acquisiti fino a quel momento e ritornare al menù principale. In alternativa, premere il pulsante “Cancella”...
  • Page 90 POP 2 3D Scanner Manuale Utente Disattivare lo slider su “Unisci nuvola di punti” nella finestra pop-up per rendere la fusione un’ operazione manuale e modificare così le impostazioni: Dopo aver premuto su “Completa”, il passo successivo è unire la nuvola di punti come specificato di seguito:...
  • Page 91 Bisogna tenere a mente però che il punto di picth selezionato non potrà mai essere più piccolo del punto di picth scansionato. Il punto di pitch minimo per lo scanner POP 2 è di 0.15 mm.
  • Page 92 POP 2 3D Scanner Manuale Utente Nel menu a tendina possiamo trovare le impostazioni per la qualità della mesh e l’opzione denoise: Più è alta la qualità della mesh più sarà elevata la risoluzione, al prezzo di un aumento dei tempi di processo.
  • Page 93 POP 2 3D Scanner Manuale Utente Esporta Premi per esportare il modello 3D. Seleziona un nome e un formato per il file(.PLY, .OBJ & .STL, sono supportati, .STL non supporta la modalità colore). COPYRIGHT ©2022 REVOPOINT3D TUTTI I DIRITTI RISERVATI...
  • Page 94 POP 2 3D Scanner Manuale Utente Generazione dei nomi dei file Modello 3D salvato in formato .PLY NAME.ply (Nuvola di punti) NAME_mesh.ply (Mesh no colore) NAME_mesh_tex.ply (Mesh con colore) NAME_mesh_tex.jpg (Immagine della texture colorata) Modello 3D salvato in formato .STL file (no colore o texture): NAME.ply (Nuvola di punti) *...

  • Page 95: Suggerimenti Operativi

    Resume scanning when red changes to green. Se nell’anteprima del modello 3D appare la dicitura “Traccia persa” durante la scansione, reindirizzare lo scanner POP 2 su un area già scansionata in precedenza (blu) e tenerlo fermo per qualche secondo in maniera da permettere un riallineamento.
  • Page 96 Rileva Piano Questo avviso appare quando un piano o un oggetto con troppi pochi dettagli viene scansionato e il POP 2 non è in grado di unire i frame di scansione ai successivi. In questi casi l’opzione migliore è quella di fermare la scansione e ritornare al menù...
  • Page 97 POP 2 3D Scanner Manuale Utente Continua scansione Continua la scansione dopo aver unito la nuvola di punti E’ possibile continuare una scansione anche dopo aver unito la nuvola di punti. Questo potrebbe essere necessario nel caso in cui il controller della scansione (computer o smartphone) finisse la memoria RAM per la scansione, oppure per poter catturare altri frames in maniera da coprire eventuali buchi scoperti successivamente.
  • Page 98 POP 2 3D Scanner Manuale Utente Processo in Batch "Processo in Batch" migliora il processo produttivo applicando le stesse impostazioni a un gruppo selezionato di modelli 3d scansionati. Le impostazioni sono le seguenti: Alta velocità: L’esecuzione dei processi verrà effettuata nella maniera più veloce possibile a discapito del dettaglio.
  • Page 99 POP 2 3D SCANNER- Manual de usuario Escáner 3D POP 2 Para las últimas versiones de software y documentos, visite nuestro sitio web www.revopoint3d.com El rango de temperatura operacional de este producto es de 0 °C a 40 °C (32 °F a 104 °F).

  • Page 100: Perfil Del Producto

    El hardware primario del POP 2 aplica el principio de luz binocular microestructurada y con la ayuda de nuestro chip de microproyeccio n patentado, el POP 2 asegura la adquisicio n ra pida de datos para una nube de puntos 3D de alta ́...

  • Page 101: Especificaciones

    Escáner 3D POP 2 Manual de usuario Especificaciones Esca ner 3D ́ Nombre del producto POP 2 Modelo del producto Ca mara dual con luz infrarroja ́ Tecnología Dual-core ARM Cortex-A7 0.05mm 210mm x 130mm (nominal cuando la distancia de escaneo es Precisión...
  • Page 102 Escáner 3D POP 2 Manual de usuario Contenidos POP 2 Standard POP 2 Premium COPYRIGHT ©2022 REVOPOINT3D TODOS LOS DERECHOS RESERVADOS...
  • Page 103 Revopoint3d la SSID y contraseña por defecto será: Cómo cambiar el SSID y la contraseña: 1. Conecte el esca ner 3D POP 2 a una PC mediante ́ un cable USB y abra el software Revo Scan. 2. Haga clic en “Acerca”...

  • Page 104: Instalación De Software

    El Revo Scan es un software de escaneo que ayuda a escanear objetos y a obtener modelos 3D; el Revo Studio es un software de posprocesamiento para el posprocesamiento de los modelos 3D escaneados; el Revo Calibration es un software de calibracio n que ajusta los para metros del POP 2 para garantizar buen ́...
  • Page 105 ① Escanear: Accede a la previsualizacio n ́ , funciones de Nuevo Escaneo y Lista de Modelos. El comando de ‘Previsualizacio n ́ ’ muestra el escaneo del POP/POP 2 segu n la opcio n que este configurada ́ ́ ́ . El comando 'Nuevo Escaneo' abre la ventana emergente de configuracio n (ver ́...
  • Page 106 ̃ ́ o rasgos repetidos de forma regular que puedan confundir a las capacidades internas de reconocimiento de patrones del POP/POP 2. Se recomienda tambie n usar este modo en superficies ́ planas como una tabla u objetos sime tricos como ́...
  • Page 107 Escáner 3D POP 2 Manual de usuario Disen ado para escanear objetos con superficies ma s oscuras, como ropa negra o grises oscuros, cajas ̃ ́ negras, etc. Sin embargo, no todos los objetos oscuros se pueden escanear satisfactoriamente. Un ejemplo...
  • Page 108 ́ muestra como bloqueado ( ⑥ Distancia de escaneo: Demasiado cerca, excelente, buena, demasiado lejos. Al poner el POP/POP 2 o el objeto a escanear de manera que este en la zona “Excelente”, tendra el mejor ́ ́ equilibrio entre resolucio n y seguimiento. Ajuste ́...
  • Page 109 Escáner 3D POP 2 Manual de usuario 4. Lista de Modelos ① Área de visualización de los modelos: Muestra todos los modelos escaneados, adema s de sus ́ marcas de tiempo de creacio n y estado. ́ La secuencia de iconos : el modelo completo su escaneo ́...
  • Page 110 Por lo general, la conexio n se detecta entre 8 y 10 segundos despue s de ́ ́ que el indicador de estado del POP/POP 2 en el panel trasero se vuelva azul. COPYRIGHT ©2022 REVOPOINT3D TODOS LOS DERECHOS RESERVADOS...
  • Page 111 . El a rea superior de la ventana de previsualizacio n del modelo 3D muestra los rangos de ́ ́ distancia. Coloque el esca ner POP 2 o el ́ objeto y confirmar que la distancia muestre ser "Excelente" y mante ngala ́...
  • Page 112 Escáner 3D POP 2 Manual de usuario Comenzar o Pausar Escaneo Clickear para Comenzar/Pausar escaneo. El nu mero ́ encima del boto n de ́ iniciar es la cuenta regresiva antes de que comience el escaneo Durante el escaneo, favor de asegurarse que la previsualizacio n de la nube de puntos en la ventana inferior izquierda ́...
  • Page 113 Luego de hacer clic en “Detener”, es posible reanudar el escaneo (por ejemplo, despue s de reposicionar tanto el ́ POP/POP 2 o el objeto a ser escaneado). Si lo desea, asegu rese de mover la opcio n "¿Fusionar la nube de puntos ́...
  • Page 114 Escáner 3D POP 2 Manual de usuario Desactive la opción "¿Fusionar nube de puntos inmediatamente?" Deslice el interruptor en la ventana emergente para que la fusión sea una operación manual, permitiendo así cambios en los ajustes preestablecidos: Despue s de hacer clic en "Completar", el siguiente ́...
  • Page 115 ́ ̃ ́ de punto del escaneo original. La inclinacio n de punto tiene un mı nimo de 0,15 mm para el POP 2. Las inclinaciones de ́ ́ puntos ma s pequen as dan como resultado una mayor res ́...
  • Page 116 Escáner 3D POP 2 Manual de usuario En el cuadro de menu desplegable, se encuentran configuraciones para Calidad de malla y Reduccio n de ruido. ́ ́ Cuanto ma s alta la calidad de malla seleccionada, se obtendra n ma s detalles en el resultado pero a expensas de un ́...
  • Page 117 Escáner 3D POP 2 Manual de usuario Exportar Clickear para exportar el modelo 3D. Seleccionar un nombre de archivo y un formato (.PLY, .OBJ y .STL, son soportados, pero .STL no soporta color). COPYRIGHT ©2022 REVOPOINT3D TODOS LOS DERECHOS RESERVADOS...
  • Page 118 Escáner 3D POP 2 Manual de usuario Nomenclatura de Archivos NOMBRE.ply (nube de puntos) Guarde el modelo 3D como un archivo .PLY NOMBRE_mesh.ply (Malla sin color) NOMBRE_mesh_tex.ply (Malla con color) NOMBRE_mesh_tex.jpg (Imagen de color de textura) NOMBRE.ply (nube de puntos) * Guarde el modelo 3D (sin color/textura) como un archivo .STL:...

  • Page 119: Consejos De Uso

    Si la ventana de vista previa del modelo 3D muestra un aviso de "Seguimiento perdido" durante el escaneo, vuelva a orientar el esca ner 3D POP 2 a un a rea ya escaneada (azul) y mantenga la posicio n durante varios segundos para que ́...
  • Page 120 Escáner 3D POP 2 Manual de usuario Detección de Plano Este mensaje aparece cuando se escanea un plano u objeto con muy pocas caracterı sticas particulares y el ́ POP 2 no puede relacionar correctamente la nube de puntos del fotograma con los otros fotogramas. Si no se pudieron escanear datos u tiles, lo mejor es Detener el escaneo, seleccionar Reiniciar para regresar al Menu principal, luego comenzar un ́...
  • Page 121 Escáner 3D POP 2 Manual de usuario Continuar Escaneo Es posible continuar escaneando un objeto despue s de que se hayan fusionado los datos de la nube de puntos. Esto ́ · Continuar escaneado después de la fusión de nubes de puntos: puede ser necesario si el controlador de escaneo (una computadora o un tele fono inteligente) se queda sin RAM para ́...
  • Page 122 Escáner 3D POP 2 Manual de usuario Procesado por Lote "Proceso por lote" mejora mucho el flujo de trabajo automatizando la aplicacio n de las mismas configuraciones a cada ́ uno de los modelos seleccionados en el lote a trabajar. Las configuraciones son las siguientes: Alta velocidad: El modelo sera completado y procesado lo ma s r ́...
  • Page 123 Warning The product cannot be returned if the "Warranty Void If Seal Is Broken" label is damaged or removed. Follow Revopoint 3D Technologies This content is subject to change. Download the latest version from https://www.revopoint3d.com/download/3d-scanner-app/ If you have any questions about this document, please contact support@revopoint3d.com...

  • Page 124: Support & Help

    POP 2 3D Scanner User Manual Support & Help If you need any help, please visit our official website or official Forum: www.revopoint3d.com/support/ https://forum.revopoint3d.com/ Contact Us Tel (US): Toll-free +1 (888) 807-3339 Tel (China): +86 18124196779 Live Chat: https://www.revopoint3d.com Email: customer@revopoint3d.com...
