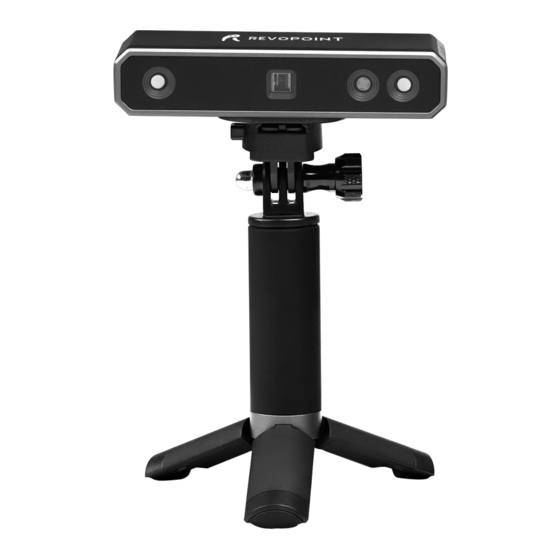

MINI 3D SCANNER
Guide de Démarrage Rapide
V 1.0.1
2022.8

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MINI and is the answer not in the manual?

Questions and answers

Related Manuals for Revopoint 3D Technologies MINI

Summary of Contents for Revopoint 3D Technologies MINI

  • Page 1 MINI 3D SCANNER Guide de Démarrage Rapide V 1.0.1 2022.8...
  • Page 2 MINI 3D Scanner Visitez notre site internet officiel www.revopoint3d.com Vous y trouverez les dernières mises à jour de logiciels et documents. ⚠ La plage de température de fonctionnement de ce produit est de 0°C à 40°C (32°F à 104°F). Elle ne correspond pas à la plage de température de fonctionnement militaire, industrielle ou même commerciale complète.

  • Page 3: Table Of Contents

    Installation du Logiciel ..............................4 Signification des LEDs ..............................4 PC: Connection du scanner 3D MINI ............................4 Windows: Connexion du scanner 3D MINI via la prise USB ................... 5 Connexion du matériel............................... 5 Schéma des Étapes à suivre ............................5 Mac: Connect to the MINI 3D Scanner via Wi-Fi ......................

  • Page 4: Profile Du Produit

    Cela aide les professionnels à atteindre très rapidement une reconstruction des données 3D. Le scanner MINI 3D peut produire des modélisations de haute précision grâce à une capture de distance des points pouvant atteindre 0.05mm et la précision d’une seule image jusqu'à 0.02mm . Tout cela peut être atteint avec l’utilisation d’outil d'étalonnage professionnel de niveau industriel.

  • Page 5: System Requirements

    PC: Connection du scanner 3D MINI Le MINI peut se connecter à un Mac ou Windows PC via une prise USB et WIFI . Dans le chapitre qui suit, nous allons montrer les connexions via USB et WIFI. Pour le mode USB nous utiliserons l'exemple d’un ordinateur Windows et pour le mode WIFI celui d’un MAC.

  • Page 6: Windows: Connexion Du Scanner 3D Mini Via La Prise Usb

    MINI 3D Scanner Guide de Démarrage Rapide Windows: Connexion du scanner 3D MINI via la prise USB Connexion du matériel Il est important de s’assurer que le Scanner MINI est connecté à l’ordinateur sur un port USB 3.0 ou supérieur. Un port USB 2.0 ne pourra fournir assez de courant électrique pour son fonctionnement optimal.
  • Page 7 : "L'appareil est connecté". Sinon, veuillez vérifier la connexion. Une connexion est généralement détectée 8 à 10 secondes après que l'indicateur d'état du POP/MINI sur le panneau arrière devient bleu. COPYRIGHT ©2022 REVOPOINT 3D ALL RIGHTS RESERVED...
  • Page 8 Après avoir spécifié les options Précision, Mode de numérisation et Texture, appuyez sur "OK" pour accéder à la page de scan. La zone supérieure de la fenêtre d'aperçu du modèle 3D indique les plages de distance. Positionnez le scanner MINI ou l'objet pour confirmer une distance "Excellente"...
  • Page 9 MINI 3D Scanner Guide de Démarrage Rapide Régler la luminosité de la caméra et la profondeur de champ Ajustez l'icône soleil sur les deux petits écrans (pour les smartphones Android et iPhone, cliquez sur l'icône de la roue dentée en haut à droite de chaque petite fenêtre pour faire apparaître les commandes). Si possible, essayez d'abord Auto, mais repassez en Manuel avant de capturer les données pour éviter que Revo Scan ne continue à...
  • Page 10 MINI 3D Scanner Guide de Démarrage Rapide Pendant la numérisation, veuillez vous assurer que le nuage de points dans la fenêtre inférieure gauche est adéquat et que la distance reste "excellente". Déplacez le scanner lentement et avec détermination pendant la numérisation tout en gardant une distance relativement fixe.
  • Page 11 , il est possible de reprendre la numérisation (par exemple, après avoir repositionné le POP/MINI ou l'objet à numériser). Si vous le souhaitez, veillez à déplacer le curseur de l'option "Fusionner le nuage de points immédiatement" vers la droite avant de cliquer sur "Terminer". Les données de numérisation seront fusionnées en un nuage de points.
  • Page 12 The pitch point is at a minimum of 0.02 mm for the MINI. Smaller pitch points result in more resolution, but also more processing time. COPYRIGHT ©2022 REVOPOINT 3D ALL RIGHTS RESERVED...
  • Page 13 MINI 3D Scanner Guide de Démarrage Rapide Maillage Cliquez Maillage pour commencer à convertir les données du nuage de points numérisés en un maillage. Dans la boîte déroulante, les paramètres de qualité de maillage et de débruitage sont fournis ： Plus le paramètre Qualité de Maillage est élevé, plus le résultat est détaillé, au prix d'un temps de traitement plus long.
  • Page 14 MINI 3D Scanner Guide de Démarrage Rapide Texture La fonction Texture ne s'applique qu'aux numérisations réalisées avec l'option "Couleur" sélectionnée. Cliquez pour appliquer la texture au modèle. Exportez le projet Cliquez Exporter le projet pour exporter le modèle 3D. Sélectionnez un nom de fichier et un format de fichier (.PLY, .OBJ &...

  • Page 15: Mac: Connect To The Mini 3D Scanner Via Wi-Fi

    (Ne pas le brancher directement sur votre MAC, le mode USB sera activé par défaut) 2. Trouvez le réseau WIFI créé par votre MINI dans la liste des réseau disponible sur votre MAC Habituellement, vous trouverez le nom de réseau suivant : MINI-REVO-XXXXXXXX.
  • Page 16 MINI 3D Scanner Guide de Démarrage Rapide 3. Open “Revo Scan” software and wait for a while for device connection after the Wi-Fi is connected successfully. 4. Click “New Scan” to scan the object. COPYRIGHT ©2022 REVOPOINT 3D ALL RIGHTS RESERVED...

  • Page 17: Smartphone：connecting To Mini 3D Scanner

    1. Download the Software-Revo Scan at Revopoint official website： https://www.revopoint3d.com/download-2/ 2. Power the MINI 3D scanner on with a power bank or other power supply； Note: Don’t take your PC as the power supply when scanning via Wi-Fi. 3. Connect to the Wi-Fi Provided by the MINI;...
  • Page 18 MINI 3D Scanner Guide de Démarrage Rapide 4. Open Revo Scan to confirm Connection Mode and Scan Settings; Before scanning, select proper Accuracy, Scan Mode, Texture and Model Format according to your demand. 5. Back to Home and authorize the camera;...
  • Page 19 MINI 3D Scanner Guide de Démarrage Rapide 6. Adjust the brightness in RGB and depth camera; COPYRIGHT ©2022 REVOPOINT 3D ALL RIGHTS RESERVED...
  • Page 20 MINI 3D Scanner Guide de Démarrage Rapide Note: Underexposure ( in Blue) Perfect Overexposure ( in Red) 7. Click “Start” to scan; COPYRIGHT ©2022 REVOPOINT 3D ALL RIGHTS RESERVED...
  • Page 21 MINI 3D Scanner Guide de Démarrage Rapide 7. After completing scanning, perform Point cloud fusing and Meshing; 8. Check the 3D model scanned in the Project; COPYRIGHT ©2022 REVOPOINT 3D ALL RIGHTS RESERVED...
  • Page 22 MINI 3D Scanner Guide de Démarrage Rapide 9. Export the 3D model to another device: COPYRIGHT ©2022 REVOPOINT 3D ALL RIGHTS RESERVED...

  • Page 23: Android Smartphone Connects Mini Via Usb Mode

    1）Screw the phone holder on the power bank; 2）Fix the MINI on the phone holder; 3）Connect the 2-in-1mobile cable on the rear of the MINI 3D scanner, and tighten screws at both sides; 4) Fix the Android smartphone in the phone holder;...

  • Page 24: Scan With Android Device Via Usb Cable

    MINI 3D Scanner Guide de Démarrage Rapide Scan with Android Device via USB Cable 1. Open Revo Scan and confirm Settings; Before scanning, confirm the Connect Mode to be USB Mode; and select proper Accuracy, Scan Mode, Texture and Model Format according to your demand.
  • Page 25 MINI 3D Scanner Guide de Démarrage Rapide 2. Click “New Scan” and authorize the camera; 3. Adjust the brightness in RGB and depth camera; Note: Auto first, then Manual; COPYRIGHT ©2022 REVOPOINT 3D ALL RIGHTS RESERVED...
  • Page 26 MINI 3D Scanner Guide de Démarrage Rapide Note: Underexposure ( in Blue) Perfect Overexposure ( in Red) 4. Click “Start” to scan; COPYRIGHT ©2022 REVOPOINT 3D ALL RIGHTS RESERVED...
  • Page 27 MINI 3D Scanner Guide de Démarrage Rapide 5. After completing scanning, perform Point Cloud Fusing and Meshing; COPYRIGHT ©2022 REVOPOINT 3D ALL RIGHTS RESERVED...
  • Page 28 MINI 3D Scanner Guide de Démarrage Rapide 6. Check the 3D mode scanned in Project; 7. Export the 3D model to another device: COPYRIGHT ©2022 REVOPOINT 3D ALL RIGHTS RESERVED...

  • Page 29: Iphone Connecting To Mini Via Wi-Fi

    MINI 3D Scanner Guide de Démarrage Rapide iPhone Connecting to MINI via Wi-Fi Notice: Plug the MINI into a power bank or AC adapter. (Do not plug it into your phone) 1. Download the Software-Revo Scan at APP Store； COPYRIGHT ©2022 REVOPOINT 3D ALL RIGHTS RESERVED...
  • Page 30 2. Find the Wi-Fi provided by the MINI, which is MINI-REVO-XXXXXXXX. Note: The default SSID is: MINI-REVO-XXXXXXXX The default Password is: Revopoint3d For example: If the Serial Number of one MINI 3D scanner is: A22100122A6F00A64. The Default SSID and Password are: SSID: MINI-REVO- A2210012 Password: Revopoint3d 3.
  • Page 31 MINI 3D Scanner Guide de Démarrage Rapide 4. Open “Revo Scan” and confirm Settings; Before scanning, select proper Accuracy, Scan Mode, Texture and Model Format according to your scan demand. 5. Back to Home and authorize the camera; COPYRIGHT ©2022 REVOPOINT 3D ALL RIGHTS RESERVED...
  • Page 32 MINI 3D Scanner Guide de Démarrage Rapide 6. Adjust the brightness in the RGB camera and depth camera. Note ： Anto first, then Manual; If necessary, turn on the “Remove Plane” to eliminate the excessive pointclouds. COPYRIGHT ©2022 REVOPOINT 3D ALL RIGHTS RESERVED...
  • Page 33 MINI 3D Scanner Guide de Démarrage Rapide Note: Underexposure ( in Blue) Perfect Overexposure ( in Red) 7. Start to scan. COPYRIGHT ©2022 REVOPOINT 3D ALL RIGHTS RESERVED...

  • Page 34: Warning

    Warning The product cannot be returned if the "Warranty Void If Seal Is Broken" label is damaged or removed. Follow Revopoint 3D Technologies This content is subject to change. Download the latest version from https://www.revopoint3d.com/download-2/ If you have any questions about this document, please contact support@revopoint3d.com...

  • Page 35: Support & Help

    MINI 3D Scanner Guide de Démarrage Rapide Support & Help If you need any help, please visit our official website or official Forum: https://forum.revopoint3d.com/ www.revopoint3d.com/support/ Contact Us Tel (US): Toll-free +1 (888) 807-3339 Tel (China): +86 18124196779 Live Chat: https://www.revopoint3d.com Email: customer@revopoint3d.com...
