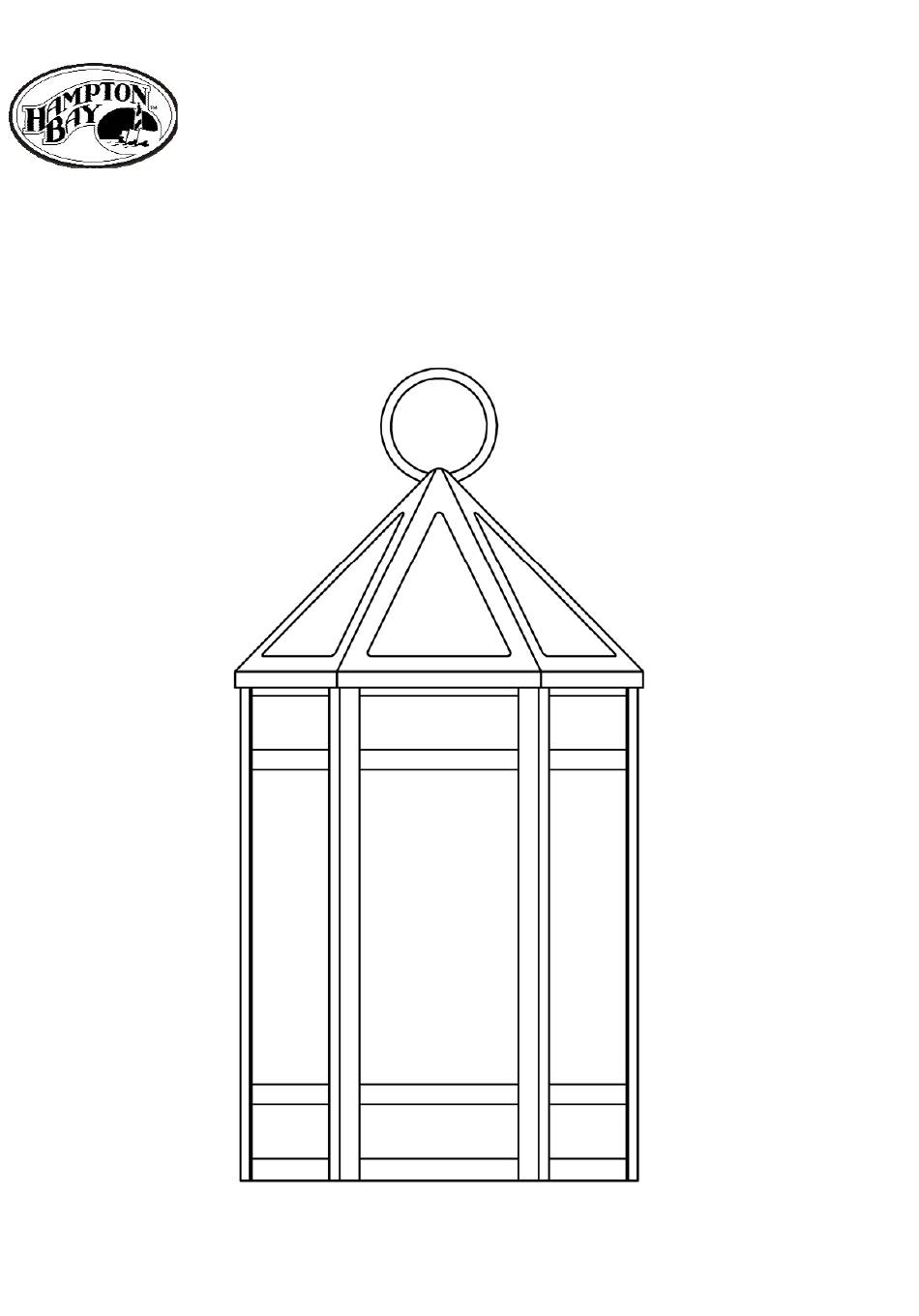

- Page 1 INSTRUCTION MANUAL 3LT Exterior Wall Lantern The Home Depot Special Order (S/O) SKU 281-585 (UPC 6940500313269) Stock SKU 276-510 (aged brass) The Home Depot Special Order (S/O) SKU 282-936 (UPC 6940500313276) Stock SKU 277-030 (oil rubbed bronze) Page 1...
- Page 2 FEATURES: 1. Three-light exterior wall lantern in aged brass finish (S/O SKU 281-585) or oil rubbed bronze finish (S/O SKU 282-936) with clear seeded glass. 2. This fixture has been engineered to safely use three 60 watt candelabra incandescent light bulbs (do not exceed 60 watts each) (not included).
- Page 3 Team 1-877-527-0313 visit www.homedepot.com. Please reference your S/O SKU (281-585 aged brass fixture, 282-936 oil rubbed bronze fixture) or UPC (6940500313269 aged brass fixture, 6940500313276 oil rubbed bronze fixture). 4. Keep your receipt and these Instructions for Proof of Purchase.
- Page 4 PARTS INCLUDED FOR ASSEMBLY (parts are not to scale): 3ea Socket Sleeves (#6) ASSEMBLY INSTRUCTIONS: 1. Carefully unpack the fixture. Lay out all parts on a clean surface. 2. Before continuing Assembly, please proceed to the Installation Instructions. 3. Lift the Top Cover (#3). Place the three Socket Sleeves (#6) over the three Sockets (#4).
- Page 5 ASSEMBLY: Page 5...
-
Page 6: Installation Instructions
PARTS INCLUDED FOR INSTALLATION (parts are not to scale): 1ea Lock Nut (#2) 3ea Wire Connectors (#8) 1ea Mounting Strap (#9) 1ea Ground Screw (#10) 2ea Outlet Box Screws (#11) 1ea Hex Nut (#12) 1ea Nipple (#13) INSTALLATION INSTRUCTIONS: 1. Screw the Nipple (#13) into the Mounting Strap (#9). Tighten the Hex Nut (#12) against the Mounting Strap (#9) to secure the Nipple (#13). -
Page 7: Installation
INSTALLATION: Page 7... -
Page 8: Troubleshooting
TROUBLESHOOTING: Problem Possible Cause Corrective Action Light bulb will not 1. Light bulb is burned out. 1. Replace light bulb. illuminate. 2. Power is off. 2. Make sure power supply is on. 3. Faulty wire connection. 3. Check wiring. 4. Faulty switch. 4. - Page 9 MANUAL DE INSTRUCCIONES Farola de pared para exteriores de 3 luces El pedido especial de The Home Depot (S/O) SKU 281-585 (UPC 6940500313269) Stock SKU 276-510 (Latón envejecido) El pedido especial de The Home Depot (S/O) SKU 282-936 (UPC 6940500313276)
- Page 10 CARACTERÍSTICAS: 1. Farola de pared para exteriores de tres luces en acabado en latón envejecido (S/O SKU 281-585) o en acabado en bronce frotado con aceite (S/O SKU 282-936) con cristal granulado transparente. 2. Esta instalación ha sido diseñada para usar con seguridad tres bombillas de candelabro de luz incandescente de 60 vatios (no exceda de 60 vatios cada una) (no incluidas).
- Page 11 Equipo de Atención al Cliente en el 1-877-527-0313 o visite www.homedepot.com. Por favor haga referencia de su S/O SKU (281-585 instalación de latón envejecido, 282-936 instalación en bronce frotado con aceite o UPC (6940500313269 instalación de latón envejecido, 6940500313276 instalación en bronce frotado con aceite).
- Page 12 PARTES INCLUIDAS PARA EL MONTAJE (las partes no están en proporción de escala): 3ea Mangos de Portalámparas (#6) INSTRUCCIÓN DE ASAMBLEA: 1. Desempacar cuidadosamente la instalación, disponer todas las piezas sobre una superficie límpia. 2. Antes de continuar el Montaje, por favor proceda con las Instrucciones de la Instalción.
- Page 13 ASAMBLEA: Page 13...
-
Page 14: Instrucciones Para La Instalación
PARTES INCLUIDAS PARA EL INSTALACIÓN (las partes no están en proporción de escala): 1ea Tuerca de Cierre (#2) 3ea Conectores de Cables (#8) 1ea Correa de Montaje (#9) 1ea Tornillo de 2ea Tornillos de 1ea Tuerca Hexagonal (#12) 1ea Entrerrosca (#13) Toma de Tierra (#10) la Caja de Salida (#11) INSTRUCCIONES PARA LA INSTALACIÓN:... -
Page 15: Instalación
INSTALACIÓN: Page 15... -
Page 16: Solución De Problemas
SOLUCIÓN DE PROBLEMAS: Problema Causa posible Acción Correctiva 1. Bombilla de luz está quemada. 1. Reemplace la bombilla. 2. Compruebe si hay 2. No hay alimentación. suministro de electricidad. Bombilla de luz no se 3. La conexión de los cables no es 3. -
Page 17: Manuel D'instructions
MANUEL D'INSTRUCTIONS Lanterne Murale d'Extérieur 3LP Commande Spéciale The Home Depot (S/O) UGS 281-585 (UPC 6940500313269) Stock UGS 276-510 (cuivre vieilli) Commande Spéciale The Home Depot (S/O) UGS 282-936 (UPC 6940500313276) Stock UGS 277-030 (bronze huilé) Page 17... - Page 18 Nous vous remercions vivement d'avoir acheté cette lanterne murale d'extérieur Hampton Bay. Ce produit a été fabriqué en respectant les plus hauts standards de sécurité et de qualité. Le fini de cette lanterne est conçu pour résister aux intempéries mais se décolorera naturellement au fil du temps.
- Page 19 3. En cas de questions non relatives à l'électricité à propos de ce luminaire, veuillez contacter notre centre de Service à la Clientèle au 1-877-527-0313 ou visiter www.homedepot.com. Veuillez indiquer votre S/O UGS (281-585 luminaire cuivre vieilli, 282-936 luminaire bronze huilé) ou UPC (6940500313269 luminaire cuivre vieilli, 6940500313276 luminaire bronze huilé).
-
Page 20: Instructions D'assemblage
PIECES INCLUSES POUR L'ASSEMBLAGE (les pièces ne sont pas à l'échelle): 3x Manchons (#6) INSTRUCTIONS D'ASSEMBLAGE: 1. Déballer soigneusement le luminaire. Placer toutes les pièces sur une surface propre. 2. Avant de continuer l'Assemblage, veuillez consulter les Instructions d'Installation. 3. Soulever le Cache Supérieur (#3). Placer les trois Manchons (#6) sur les trois Douilles (#4). - Page 21 ASSEMBLAGE: Page 21...
-
Page 22: Instructions D'installation
PIECES INCLUSES POUR L'INSTALLATION (les pièces ne sont pas à l'échelle): 1x Écrou de Verrouillage (#2) 3x Serre-Fils (#8) 1x Sangle de Montage (#9) 1x Vis de Terre (#10) 2x Vis de la Boîte de Sortie (#11) 1x Écrou Hexagonal (#12) 1ea Manchon Fileté (#13) INSTRUCTIONS D'INSTALLATION: Visser le Manchon Fileté... - Page 23 INSTALLATION: Page 23...
-
Page 24: Entretien Du Produit
SOLUTIONS DE DEPANNAGE: Problème Cause Possible Mesure Corrective L'ampoule ne s'allume 1. L'ampoule est grillée. 1. Remplacez l'ampoule. pas. 2. Le courant est coupé. 2. Vérifiez si le courant est sous tension. 3. Mauvaise connexion de fil. 3. Vérifiez le câblage. 4.
