- Page 1 6010M使用说明书 实验室pH计 沪制 02270148 号 6010M...
-
Page 2: Table Of Contents
目录 概 述…………………………………………....2 产品检视……………...……...………………....2 防水外壳………..…….……...………………....2 电池更换…………………………..…………....3 显示及按键功能………………….…..……………... … … … … 3 显示 ..............3 按键 ..............4 操作步骤..……..............6 标准溶液组别的选择 ..........6 ..............6 pH校正 在pH自动锁定模式下，具有自动温度补偿的校正 .....6 在pH自动锁定模式下，具有手动温度补偿的校正 .……….6 在pH非自动锁定模式下，具有自动温度补偿的校正 …..7 在pH非自动锁定模式下，具有手动温度补偿的校正 ..7 ..............8 pH测量 在pH自动锁定模式下，具有自动温度补偿的测量 ...8 在pH自动锁定模式下，具有手动温度补偿的测量 …..….8 在pH非自动锁定模式下，具有自动温度补偿的测量 ..9 在pH非自动锁定模式下，具有手动温度补偿的测量 …..9 温度测量 ..............9 ..............9 mV测量... -
Page 3: 概述
概述 感谢您选购6010M。6010M是一台测量pH、ORP及温度的精密仪器，内 建的微处理器可用来存储、校正和补偿所有有关的pH测量数据，包括 pH电极的校正液种类和电极效率。 本仪器拥有防水的外壳，机械式的按键提供高可信任度，高触觉及 声响告知等功能，使用单一9V的干电池为电源，校正数据永久储存在 EEPROM内存中，下次使用时不需再次校正。 此仪器使用大型的LCD，可同时显示pH/mV，温度及指示目前所在的 显示模式，即使在校正或测量程序下，也会提供使用者各种提示。 pH/ORP的测量都具有自动锁定功能（AUTOLOCK），允许仪器自动感 测及锁定测量值， 也可以使用在不具有自动锁定功能 （NON-AUTOLOCK） 的模式下操作，自动锁定和使用提示功能会减少许多测量上的人为因 素。 6010M具有50组测量数据的记忆功能， 可以通过回叫界面轻松的查询 所存储的测量数据。存储的数据也可通过清除界面选择全部删除还是 单一删除。 其他的特性尚有，电极斜率确认，电极效率百分比显示，内建校正液 系数， 自动和手动温度补偿， 长电池寿命及50/60赫兹交流噪声排除能 力，此仪器适用在野外及实验室。 产品检视 小心地打开包装， 检视仪器及配件是否有因运输而损坏， 如有发现， 请立即通知 JENCO 的代理。 防水外壳 6010M具有防水外壳但不可在水中使用 （因pH电极与仪器连接处不具 防水功能）。这个防水特性可避免仪器因为不小心掉入非腐蚀性溶液 中而造成的损坏。若仪器不小心掉入溶液中时，请立即做以下步骤处 理： （1） 用蒸馏水小心的清洗仪器，在清洗及晒干后，须将连接器 内的污物清理干净，否则会影响电极的连接。... -
Page 4: 电池更换
电池的更换 当LCD上的“BAT”闪烁时，表示电力不足，大概可再使用1小时即需更 换新电池，更换电池步骤如下： 1. 使用螺丝起子取出两颗螺丝，即可取下电池盖。（请参考图一） 2. 取出9V旧电池并装上新电池，更换时，请注意电池极性放置要正 确。 3. 放回防水圈和电池盖，并将刚取出的两个螺丝锁紧即可。 图一: 电池安装图 [注意： 6010M有自动关机功能， 30分钟内如果整机没有任何的操作， 机器将自动关机。] 显示及按键功能 A. 显示 图二: LCD 显示... - Page 5 1. WAIT- 10. 显示温度及其温度单位。 表示机器等待锁定。 2. BAT- 11. 显示存储数据位置。 表示需更换电池。 3. ATC/MAN- 12. Save- ATC 表示机器接了温度探棒。 表示存储当前的测量值。 MAN 表示机器未接温度探棒。 4. STAND/SLOPE- 13. Full- 闪动表示等待校正信号； 表示存储值已满 50 组，需要 不闪动表示信号已校正。 删除才能再次存入。 14. HOLD- 5. AUTO- 表示在自动锁定模式， 所测数 表示机器在自动锁定模式。 值已自动锁定， 不再会随输入的 改变而改变。 6. EFF(%)- 15.
- Page 6 长按此键 5 秒，可显示电极效率。 CLEAR/ENTER- 清除键/存储键。 当机器显示出错时，按此键，机器即可清除记忆体中 的标准溶液校正值。 在“pH-AUTOLOCK”， “mV-AUTOLOCK”， “pH”， “mV” 模式下，长按此键 5 秒，机器会删除所有标准溶液的校 正值并重新进入校正模式。 在“pH-AUTOLOCK”， “mV-AUTOLOCK”， “pH”， “mV” 模式下，按此键一次，机器将存储此时界面的显示值并 记录相对应的位置号。6010M可存储 50 组数据。 在“回叫”模式，按此键一次，机器将显示最后一个 存储的数据。 在“清除”模式，按此键一次，机器将进入清除方式： “Delete All”和“Delete Each”选择，按上键下键进 行选择。在“Delete All”界面，再按此键一次，机器 将删除所有存储的数据。在“Delete Each”界面，再按 此键一次， 机器将进入删除单个存储数据的界面， 此时， 可以按上键和下键， 选择需要删除的数据， 按此键确认， 机器将删除此位置号的存储数据，同时，由后一存储数...
-
Page 7: 操作步骤
操作步骤 A. 标准溶液组别的选择 本机提供两组校正液： 7.00, 4.01, 10.01pH 和 6.86, 4.00, 9.18pH 以供不同国家选择使用。你只要按住“STAND”键再按开关键开机，你 即可选择另一组校正液使用。 B. pH 校正 6010M需做双点校正，第一点校正必须是6.86/7.00。 在pH自动锁定模式下，具有自动温度补偿的校正： 打开主机，按住“CLEAR”键5秒，液晶显示将全显，机器将删 除所有上次储存的校正值。 将pH电极的输入接头与主机的BNC头连接， 温度输入接头与主机 的温度接口连接： “ATC” 显示将亮起， “pH”和“AUTO”显示 也将亮起，标准溶液显示将闪烁。 将电极用蒸馏水洗净并擦干，放入第一杯校正溶液中（7.00或 6.86），当温度读值稳定后，请按住“STAND”键2秒，机器进 入校正模式，此时“WAIT” 显示将闪烁。当数值稳定，机器将 存储此稳定值作为第一点的校正值，“WAIT” 显示消失，机器 完成第一点校正，此时“4.00，9.18或4.01，10.01” 显示将 间接闪烁，表示机器已准备第二点的校正。 将电极用蒸馏水洗净并擦干，放入第二杯校正溶液中 （4.00/4.01或9.18/10.01），当温度读值稳定后，请按 “SLOPE”键，机器开始做第二点校正，此时“WAIT” 显示将... -
Page 8: 在Ph非自动锁定模式下，具有自动温度补偿的校正
3. 将电极用蒸馏水洗净并擦干，放入第一杯校正溶液中（7.00或 6.86） ， 把手动温度通过按上键和下键调到第一杯标准溶液的温 度（0 ~ 60.0℃)，温度调准后请按住“STAND”键2秒，机器进 入校正模式，此时“WAIT” 显示将闪烁。当数值稳定，机器将 存储此稳定值作为第一点的校正值，“WAIT” 显示消失，机器 完成第一点校正，此时“4.00/4.01或9.18/10.01”显示将交替 闪烁，表示机器已准备第二点的校正。 请重复操作“在pH自动锁定模式下，具有自动温度补偿的校正” 中的第4~第5步骤。 在pH非自动锁定模式下，具有自动温度补偿的校正： 打开主机，按住“CLEAR”键5秒，液晶显示将全显，机器将删除 所有上次储存的校正值。 将pH电极的输入接头与主机的BNC头连接，温度输入接头与主机 的温度接口连接：“ATC” 显示将亮起，“pH”显示也将亮起， 标准溶液显示将闪烁。 将电极用蒸馏水洗净并擦干，放入第一杯校正溶液中（7.00或 6.86），当温度读值稳定后，请按住“STAND”键2秒，机器立即 存储此稳定值作为第一点的校正值，完成第一点校正，此时 “4.00，9.18或4.01，10.01”显示将交替闪烁，表示机器已准 备第二点的校正。 将电极用蒸馏水洗净并擦干， 放入第二杯校正溶液中 （4.00/4.01 或9.18/10.01），当温度读值稳定后，请按“SLOPE”键，机器 立即存储此稳定值作为第二点的校正值， 完成第二点校正， 并自 动退出校正模式。两点校正功能完成。 主机具有计算和补偿电极斜率偏差的功能，在完成两点校正后， 长按“MEA./EFF.”键5秒，机器可显示新电极的电极效率。 在pH非自动锁定模式下，具有手动温度补偿的校正： 打开主机，按住“CLEAR”键5秒，液晶显示将全显，机器将删除 所有上次储存的校正值。... -
Page 9: Ph测量
度（0 ~ 60.0℃)，温度调准后请按住“STAND”键5秒，机器立 即存储此稳定值作为第一点的校正值，完成第一点校正，此时 “4.00/4.01或9.18/10.01”显示将间接闪烁，表示机器已准备 第二点的校正。 请重复操作 “在pH非自动锁定模式下， 具有自动温度补偿的校正” 中的第4~第5步骤。 [注意: 如需精确测量， 建议每周或更换新电极之后， 对整套仪表 重新做一次校正。] C. pH 测量 在pH测量模式，标准溶液指示必须显示，表示机器已完成双点校正 为测量数值做好了准备。如果，标准溶液显示闪烁，表示机器未曾校 正，请在使用测量模式之前进行校正。 在pH自动锁定模式下，具有自动温度补偿的测量： 将pH电极的输入接头与主机的BNC头连接， 温度输入接头与主机 的温度接口连接，“ATC”显示将亮起。 按“MODE”键直到“pH”和“AUTO”显示也亮起。 将电极用蒸馏水洗净并擦干，放入被测溶液中，稍作搅动，赶走 空气泡，让电极与被测溶液充分接触。 按“MEA.”键，“WAIT”显示将闪烁，当数值稳定，“WAIT”显 示停止闪烁，机器将显示“HOLD”并将此稳定值锁定为此被测溶 液的测量值，此时机器的读值不随被测溶液的变动而变动。 [注意：对于不稳定的被测溶液，建议使用“pH NON- AUTOLOCK” 非自动锁定模式。] 在pH自动锁定模式下，具有手动温度补偿的测量： 将pH电极的输入接头与主机的BNC头连接。不接温度探棒， “MAN”显示将亮起，按上、下键调节温度值到被测溶液的温度 (-10.0 to 120.0℃)。 请重复操作“在pH自动锁定模式下，具有自动温度补偿的测量”... -
Page 10: 在Ph非自动锁定模式下，具有自动温度补偿的测量
的温度接口连接，“ATC”显示将亮起。 按“MODE”键直到“pH”显示也亮起。 将电极用蒸馏水洗净并擦干，放入被测溶液中，稍作搅动，赶走 空气泡，让电极与被测溶液充分接触。 等待片刻， 使被测溶液读值稳定， 此稳定值就是被测溶液的测量 值。 在pH非自动锁定模式下，具有手动温度补偿的测量： 将pH电极的输入接头与主机的BNC头连接。不接温度探棒， “MAN”显示将亮起，按上、下键调节温度值到被测溶液的温度 (-10.0 to 120.0℃)。 请重复操作“在pH非自动锁定模式下，具有自动温度补偿的测 量”中的第2~第4步骤。 D. 温度测量 6010M在没有pH电极，有温度探棒的情况下， 也可作为测量温度的仪 表。接上温度探棒，机器就可测量温度。 E. mV 测量 在自动锁定模式下的mV值的测量。 1. 将ORP电极的输入接头与主机的BNC头连接。 2. 按“MODE”键直到“mV”和“AUTO”显示亮起。 3. 将电极用蒸馏水洗净并擦干，放入被测溶液中，稍作搅动，赶走 空气泡，让电极与被测溶液充分接触。 4. 按“MEA.”键，“WAIT”显示将闪烁，当数值稳定，“WAIT” 显示停止闪烁，机器将显示“HOLD”并将此稳定值锁定为此被测 溶液的测量值，此时机器的读值不随被测溶液的变动而变动。 [[注意：对于不稳定的被测溶液，建议使用“mV NON- AUTOLOCK” 非自动锁定模式。]... -
Page 11: 在非自动锁定模式下的Mv值的测量
在非自动锁定模式下的mV值的测量。 将ORP电极的输入接头与主机的BNC头连接。 按“MODE”键直到“mV”显示亮起。 将电极用蒸馏水洗净并擦干，放入被测溶液中，稍作搅动，赶走 空气泡，让电极与被测溶液充分接触。 等待片刻， 使被测溶液读值稳定， 此稳定值就是被测溶液的测量 值。 F. 存储、回叫和清除数据 存储数据。 在“pH-AUTOLOCK”，“mV-AUTOLOCK”，“pH”和“mV”模式， 按“CLEAR/ENTER”键一次，机器将存储当前数据值。此时 “Save”显示将显示一次，并且有一位置号也同时显示，表示当 前界面值已被存储并做了此位置号的记录。 如果界面上显示“Full”，则代表机器的50组数据已存储满了， 不能再存储其他数据。 使用者只能删除或删除部分数据才能存储 新的数据。 回叫存储数据。 按“MODE”键进入回叫模式，按“CLEAR/ENTER”键，机器将显 示最后一组存储数据。 此时按上键或下键选择位置号， 找到自己需要读取的存储数据。 . 读取完存储数据后可按“MODE”键退出回叫模式。 清除存储数据。 按“MODE”键进入清除模式，按“CLEAR/ENTER”键，机器将进 入清除方式的选择，可按上键或下键在“Delete All”和 “Delete Each”之间选择。 在“Delete All”界面，按此键一次，机器将删除所有存储的数 据，并显示None，表示没有存储数据。 在“Delete Each”界面，按此键一次，机器将进入删除单个存 储数据的界面， 此时， 可以按上键和下键选择需要删除的位置号，... -
Page 12: Ph标准溶液
按此键确认，机器将删除此位置号的存储数据，同时，此位置号 的存储数据将由下一个位置号的存储数据所代替。 例如：01,7.00pH,25℃; 02,6.86pH,23.8℃; 03,4.00pH,15.6℃; … 如果清除了02位置号的存储数据，则机器存储数据变为： 01,7.00pH,25℃; 02,4.00pH,15.6℃; … 清除完数据后可按“MODE”键退出清除模式。 pH 标准溶液 pH 4.00、4.01、6.86、7.00、9.18和10.01这六种标准溶液的温度系 数被存储在机器内部。使用校正液时，必须显示对应温度的pH值（如 下表）： ℃ 4.00 6.86 9.18 4.01 7.00 10.01 4.01 6.98 9.46 4.01 7.11 10.32 4.00 6.95 9.39 4.01 7.08 10.25 4.00 6.92 9.33 4.00 7.06 10.18 4.00... -
Page 13: 错误显示及原因
10.01 标准溶液用的不 “Er2” 对。 3. pH电极斜率已超出30%。 3. 更换标准溶液或pH电极。然 后按“CLEAR”键重新进行校 正。 1.温度超出0.0~60.0°C的 1.降低标准溶液的温度， 使之在 “Er3” 范围。 此温度范围之内。 1. 测 量 的 pH 值 超 出 -2.00~ 1.使被测液的pH值在此范围内。 16.00 pH的范围。 “over” 2.测量的mV值超出–1999.9 2.使被测液的mV值在此范围内。 ~ 1999.9 mV的范围。 “undr” 3.使被测液的温度值在此范围 3.测量的温度值超出-10.0 内。 ~ 120.0°C的范围。 [注意：如果机器仍然不能正常工作，请联系Jenco的服务部门。]... - Page 14 规格 显示 测量范围 分辨率 精确度 -2.00 to 16.00 pH 0.01 pH ±0.02 pH -1999.9 to 1999.9 mV ±0.1% 温度 -10.0 to 120.0 °C 0.1 °C ±0.5°C pH 7.00, 4.01, 10.01 或 pH 6.86, pH 校正液认知 4.00, 9.18 pH 温度补偿 手动/自动 -10.0°C to 120.0 °C pH 校正液温度范围...
-
Page 15: 质量保证
质量保证 仪器保修一年（以购买日为准）。在保修期内如有质量问题，本 公司将无偿代为修复；如有人为因素造成故障或损坏，本公司竭 诚代为修复，但需酬收工本费（配件如电极头、标准液等消耗品 不在保证范围内）。在将本机退回本公司时，请用包装材料妥为 包好，以避免运输途中碰伤。无论何种情况，在退回本机前，请 先与本公司联系，并得到本公司认可，方可退回本机。 JENCO (中国)公司:上海任氏电子有限公司 地址:上海市松江区泗泾镇望东中路18号 邮编:201601 电话:57619600,57619008 传真:57619240... - Page 16 CONTENTS GENERAL INTRODUCTION………………....16 INITIAL INSPECTION……...………………....16 WATER PROOF…….……...………………....17 INSTALLING THE BATTERIES..…………....17 DISPLAY & KEYS FUNCTIONS…..……………...……18 ..............18 A. Display ..............19 B. Keys OPERATIONAL PROCEDURES..…….......21 ..........21 A. Buffer Set Selection ............21 B. pH Calibration a. Calibration w ith an ATC/Temp probe in the ........21 pH-AUTOLOCK mode b.
-
Page 17: General Introduction

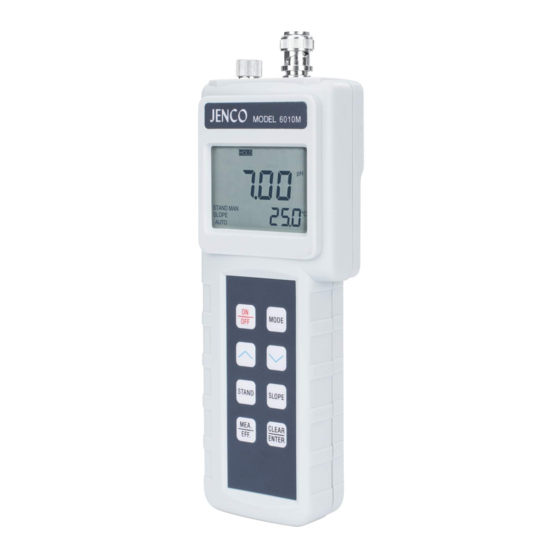

GENERAL INTRODUCTION Thank you for selecting the 6010M meter. The 6010M is a precision tool that measure pH, ORP and temperature. A built-in microprocessor stores, calculates and compensates for all parameters related to pH determinations including pH electrode temperature characteristics, electrode slope deviations and buffer solutions. -
Page 18: Water Proof
WATER PROOF Though the 6010M meter is housed in a watertight case, DO NOT use it underwater. The watertight case prevents permanent damage to the unit if accidentally dropped into non-corrosive solutions. Follow these steps immediately if the unit is immersed in any solution: 1. -
Page 19: Display & Keys Functions
[Note: Press the “ON/OFF” key to turn the unit on. If the unit is running then you can press the “ ON/OFF ” key to turn the unit off. The unit will automatically turn off after 30 minutes of no key activity.] DISPLAY &... -
Page 20: Keys
13. Full- 7. Delete- This will indicate that all 50 To delete stored data. data storage sites are used 14. HOLD- 8. pH/mV- This will indicate that the Unit and mode indicators. reading frozen during AUTOLOCK mode. 15. Recall- 9. Main display for pH, mV and To recall data from the data probe efficiency values storage. - Page 21 STAND/SLOPE- The “STAND” and “SLOPE” keys are used for dual point pH calibration of the unit. Pressing and holding the “STAND” key while turning on the power, will change the buffer set to the other available buffer set. MEA. / EFF.- The key is used to bring the unit out of the AUTOLOCK condition when operating in the pH-AUTOLOCK or mV-AUTOLOCK mode.
-
Page 22: Operational Procedures
OPERATIONAL PROCEDURES A. Buffer Set Selection The 6010M meter has two buffer sets: 7.00, 4.01, 10.01pH and 6.86, 4.00, 9.18pH. The meter is factory pre-set at 7.00, 4.01 and 10.01pH. To change the buffer set, turn off the unit, then press and hold the “STAND”... -
Page 23: Calibration With Manual Temperature Compensation In The Ph-Autolock Mode
exit the calibration mode. Dual point calibration is complete. The unit calculates and compensates for the pH electrode SLOPE deviation corresponding to the values of the two calibration buffers. After calibration, press and hold “MEA./EFF.” key for 5 seconds to display the new electrode efficiency. -
Page 24: Calibration With Manual Temperature Compensation In The Ph Non-Autolock Mode
Turn the unit on. Press “CLEAR/ENTER” key for 5 seconds, all LCD elements will lit up. The meter clears all calibration values stored in the internal memory. Connect the pH electrode to the BNC connector and the ATC/Temp probe to the ATC/Temp connector of the unit: “ATC”... -
Page 25: Ph Measurements
is ready to be sloped at the second buffer. Rinse the pH probe in distilled water and immerse it in the second buffer solution (either 4.00/4.01 or 9.18/10.01), then press “SLOPE” key to calibrate. Once the unit calibrates the second point and the unit will automatically exit the calibration mode. -
Page 26: Measurement With Manual Temperature Compensation In The Ph-Autolock Mode
not AUTOLOCK. In this case, use the pH NON- AUTOLOCK mode for measurements.] Measurement with manual temperature compensation in the pH-AUTOLOCK mode. Connect the pH electrode to the BNC connector of the unit. The “MAN” icon will lit up. Set unit to display the sample temperature by pressing the “UP”... -
Page 27: Temperature Measurements
D. Temperature Measurements The 6010M can measure temperature independently with the ATC/temp probe without using the pH electrode. Place the ATC/temp probe in the sample. The unit will display the measured temperature. -
Page 28: Save, Recall And Delete Data
Rinse electrode with distilled water and immerse it in sample to be measured. Allow sufficient time for the display to stabilize. The instrument will display the mV value of the sample. F. Save, Recall and Delete Data Saving readings to memory. In pH-AUTOLOCK, mV-AUTOLOCK, pH and mV modes, press the “CLEAR/ENTER”... -
Page 29: Ph Buffers
pH BUFFERS The temperature coefficient of pH calibration buffers 4.01, 6.86, 7.00, 9.18 and 10.01 are stored inside the instrument. The buffers used to calibrate the instrument must exhibit the same temperature characteristics as the stored values. Temperature coefficient of the pH buffers 4.00 6.86 9.18... -
Page 30: Error Displays And Troubleshooting
3. Bring sample temperature 3. Measured temperature is into the correct measuring out of the –10.0 to 120.0°C range. range. [Note: If the meter still does not perform normally after the above measures are taken, call Jenco Service Department.]... -
Page 31: Specifications
SPECIFICATIONS Display Range Resolution Accuracy -2.00 to 16.00 pH 0.01 pH ±0.02 -1999 to 1999 mV 1 mV ±0.1% Temperature -10.0 to 120.0 °C 0.1 °C ±0.5°C pH 7.00, 4.01, 10.01 or pH pH buffer recognition 6.86, 4.00, 9.18 AUTO/MAN –10.0°C pH Temperature compensation 120.0 °C... -
Page 32: Warranty
If you purchased the item from our Jenco distributors and it is under warranty, please contact them to notify us of the situation.
