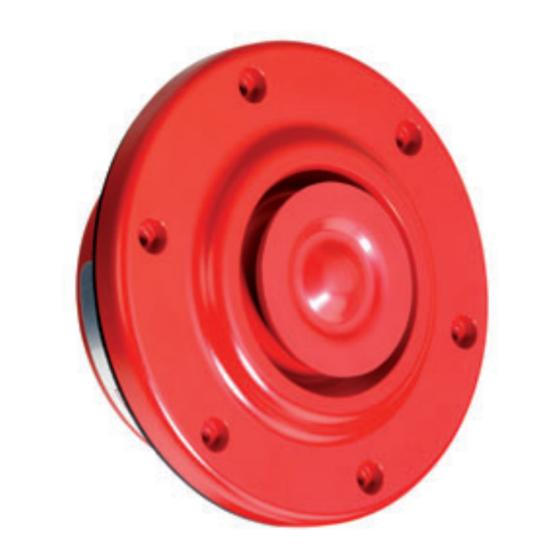

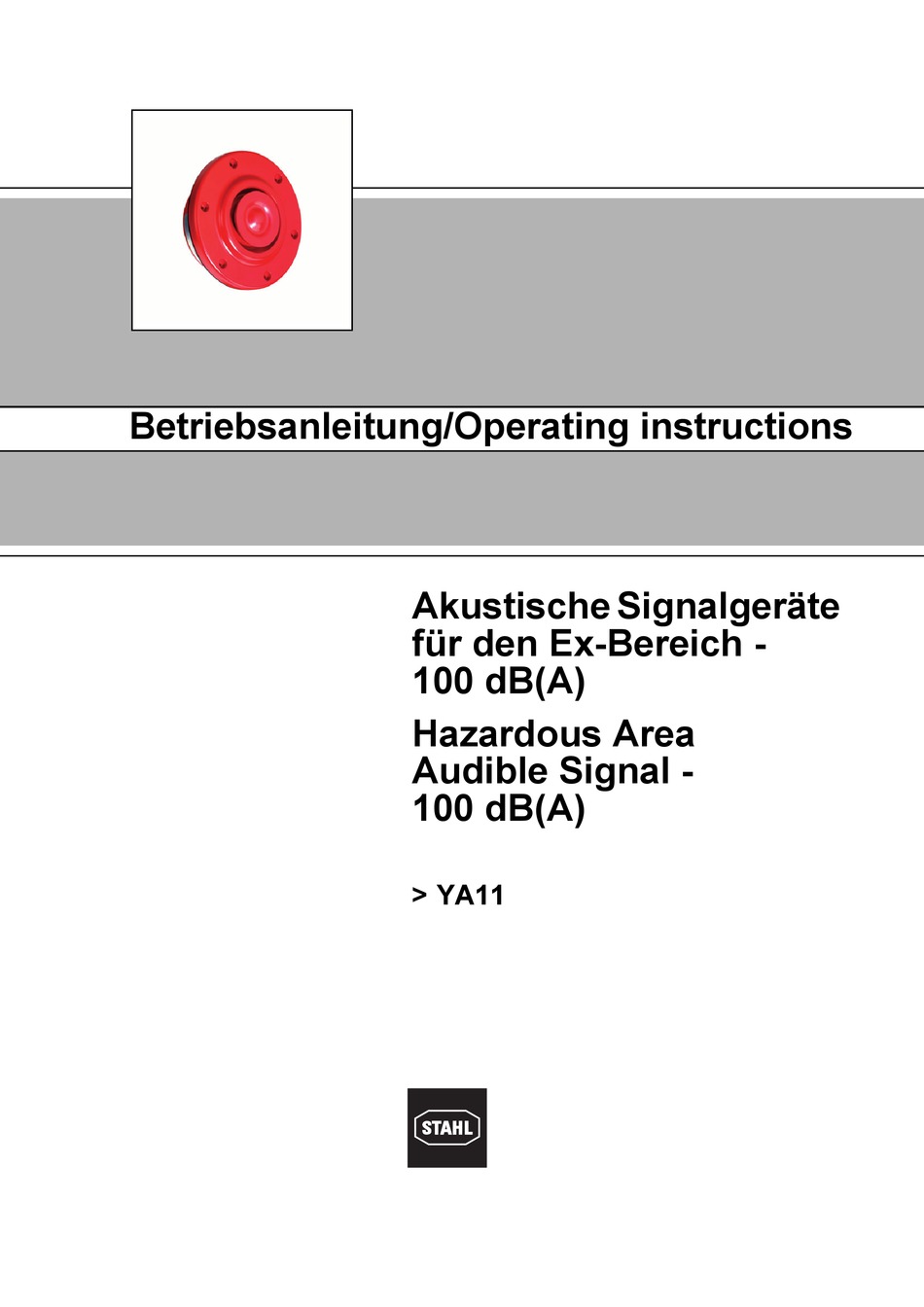

- Page 1 Betriebsanleitung/Operating instructions Akustische Signalgeräte für den Ex-Bereich - 100 dB(A) Hazardous Area Audible Signal - 100 dB(A) > YA11...
- Page 2 Betriebsanleitung Akustische Signalgeräte für den Ex-Bereich - 100 dB(A) > YA11...
-
Page 3: Table Of Contents
Bereichen der Zonen 2 und 22, Gasgruppen IIC, IIB und IIA. Änderungen am Gerät sind nicht zugelassen. Bei Defekt des Geräts, muss dieses an den Hersteller zurückgeschickt werden. Akustische Signalgeräte für den 211361 / D8500-003 Ex-Bereich - 100 dB(A) YA11 2021-07-26·BA00·III·de·02... -
Page 4: Allgemeine Sicherheitshinweise
Übereinstimmung mit: EN 60079-0 EN 60079-15 EN 60079-31 Dieses Betriebsmittel ist so ausgelegt, dass es Schutz vor sonstigen Gefahren, gemäß ATEX-Richtlinie 94/9/EG, Anhang II, Abs. 1.2.7 bietet. 211361 / D8500-003 Akustische Signalgeräte für den 2021-07-26·BA00·III·de·02 Ex-Bereich - 100 dB(A) YA11... -
Page 5: Technische Daten
X = 6 x Bohrdurchmesser 5,3 (0.2") und Senkbohrungen 10,2 (0.4") gleichmäßig verteilt auf einem Lochkreis mit 124 mm (4.9") Durchmesser Transport und Lagerung Transport und Lagerung sind nur in Originalverpackung gestattet. Akustische Signalgeräte für den 211361 / D8500-003 Ex-Bereich - 100 dB(A) YA11 2021-07-26·BA00·III·de·02... -
Page 6: Installation
Die Dichtung sollte nur einmal verwendet werden und sollte gemeinsam mit den Dichtscheiben ausgetauscht werden, falls das Gerät demontiert und wieder eingebaut wird! Ein Austauschset für den Wiedereinbau ist unter der Bestellnummer 212184 erhältlich. 211361 / D8500-003 Akustische Signalgeräte für den 2021-07-26·BA00·III·de·02 Ex-Bereich - 100 dB(A) YA11... -
Page 7: Inbetriebnahme
Das Gerät nur mit einem feuchten Tuch reinigen. Reinigung Warnhinweise auf dem Typschild befolgen Das Gerät nur mit einem feuchten Tuch reinigen 12 Entsorgung Die nationalen Vorschriften zur Abfallbeseitigung sind zu beachten. Akustische Signalgeräte für den 211361 / D8500-003 Ex-Bereich - 100 dB(A) YA11 2021-07-26·BA00·III·de·02... -
Page 8: Eg-Konformitätserklärung
EG-Konformitätserklärung 13 EG-Konformitätserklärung 211361 / D8500-003 Akustische Signalgeräte für den 2021-07-26·BA00·III·de·02 Ex-Bereich - 100 dB(A) YA11... - Page 9 Operating Instructions Hazardous Area Audible Signal - 100 dB(A) > YA11...
- Page 10 Transport and Storage ..................5 Installation ......................5 Putting into Service ....................6 Maintenance, Overhaul and Repair ...............6 Disposal .........................6 EC Declaration of Conformity ................7 General Information 2.1 Manufacturer R. STAHL Schaltgeräte GmbH Nordstraße 10 99427 Weimar Germany Tel: +49 3643 432-4 Fax: +49 3643 422-176 Internet: www.rstahl.com...
-
Page 11: General Safety Instructions
EN 60079-15 EN 60079-31 This equipment is designed and manufactured to protect against other hazards as defined in paragraph 1.2.7 of Annex II of the ATEX Directive 94/9/EC. 211361 / D8500-003 Hazardous Area Audible Signal - 100 dB(A) 2021-07-26·BA00·III·en·02 YA11... -
Page 12: Technical Data
X = 6 x holes dia 5.3 (0.2") and c'bored 10.2 (0.4") equispaced on a 124 mm (4.9") PCD Transport and Storage Transport and storage are only permitted in the original packing. Hazardous Area Audible Signal - 100 dB(A) 211361 / D8500-003 YA11 2021-07-26·BA00·III·en·02... -
Page 13: Installation
Connect the two core cable to the power supply. Wiring connections (pre-wired/marked) Standard Lapp ÖLFLEX HEAT 180 Black (1) Blue + 24 V (18...32 V DC) Black (2) Brown 211361 / D8500-003 Hazardous Area Audible Signal - 100 dB(A) 2021-07-26·BA00·III·en·03 YA11... -
Page 14: Putting Into Service
Observe the warning given on the equipment label Clean the device only with a suitable damp cloth 12 Disposal The national waste disposal regulations have to be observed. Hazardous Area Audible Signal - 100 dB(A) 211361 / D8500-003 YA11 2021-07-26·BA00·III·en·02... -
Page 15: Ec Declaration Of Conformity
EC Declaration of Conformity 13 EC Declaration of Conformity 211361 / D8500-003 Hazardous Area Audible Signal - 100 dB(A) 2013-09-09·BA00·III·en·01 YA11... - Page 16 211361 / D8500-003 202107-26·BA00·III·de·02...
