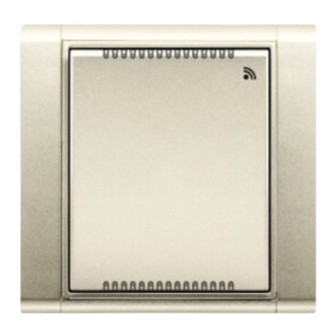

P8 T Temp/RH Time/Element
CZ Nástěnný vysílač teploty a vlh-
kosti
GB Wall temperature and humidity
transmitter
ENIKA.CZ s.r.o.
Vlkov 33, 509 01 Nová Paka, Czech Republic
Telefon: +420 493 773311, Fax: +420 493 773322
E-mail: enika@enika.cz, http://www.enika.cz
CZ
POPIS
Vysílač teploty a vlhkosti slouží v systému POSEI-
® k měření teploty a relativní vlhkosti v prostoru a
DON
k jejímu bezdrátovému přenosu k dalšímu zpracování
především prostřednictvím přijímače P8 TR IP. Dále
je možné vysílač použít ve spolupráci s vhodným při-
jímačem k dvoustavovému řízení vlhkosti na předem
nastavenou hodnotu (vlhkostat).
Vysílač měří přibližně každou minutu teplotu a relativ-
ní vlhkost. Hodnota změřené teploty a vlhkosti se
vysílá v intervalech maximálně 10 minut. Pokud se od
posledního vysílání teplota změní o více než jeden
stupeň, nebo pokud se vlhkost změní o více než 3 %,
nová hodnota se vysílá ihned.
Při řízení vlhkosti se při překročení nastavené meze
vlhkosti zvětšené o hysterezi vyšle kód s příznakem
pro sepnutí (ON), pokud vlhkost klesne pod nastave-
nou mez zmenšenou o hysterezi, vyšle se kód s pří-
znakem pro vypnutí (OFF). Pokud je nastaveno řízení
vlhkosti s opakováním vysílání, vysílá se kód pro za-
pnutí nebo vypnutí opakovaně každých 10 minut.
Každý vysílač teploty má od výrobce nastaven svůj
vlastní neopakovatelný kód, takže nemůže docházet
k vzájemnému ovlivňování při používání několika
vysílačů.
UVEDENÍ DO PROVOZU
Vysílač teploty a vlhkosti se umístí nejlépe na vnitřní
stěnu místnosti mimo dosah zdrojů tepla, které by
měření mohly ovlivnit (radiátory, svítidla). Nevhodné
je i umístění v blízkosti oken a dveří, kde by přesnost
měření mohlo ovlivnit nevhodné proudění vzduchu.
Upevnění vysílače na vybrané místo se provádí při-
šroubováním nebo přilepením oboustrannou lepicí
páskou.
Montáž
- Po vyjmutí výrobku z obalu sejměte víčko vysílače
a vnitřní přídržnou desku (obr. 1).
- Základnu vysílače teploty a vlhkosti upevněte na
svislou plochu tak, aby bylo zajištěno proudění
vzduchu kolem vysílače.
- Na základnu podle obr. 1 nasaďte rámeček (není
součástí dodávky) a do zámků základny zatlačte
přídržnou desku.
- Do vysílače vložte baterie polaritou podle obr. 2.
- Víčko nasaďte až po nastavení vysílače a vyslání
inicializačního kódu vysílače do přijímače.
Při instalaci do vícenásobného rámečku spolu s jiným
přístrojem je nutno předem odstranit přesahující část
základní desky odlomením v naznačeném místě.
Poznámka:
Pro zajištění maximálního dosahu neumísťujte přístroj
na kovovou podložku nebo v blízkosti kovových
předmětů.
Nastavení vysílače
Nastavením vysílače se zvolí, které kódy (hodnota
teploty, hodnota vlhkosti, řízení vlhkosti) se mají
vysílat. Přednastavené je vysílání hodnoty teploty a
hodnoty vlhkosti.
A) Nastavení vysílání kódu s hodnotou teploty
- Dlouze (> 0,5 s) stiskněte tlačítko PROG, LED 1
pomalu zeleně bliká. Trvalý zelený svit LED 2
signalizuje zapnuté vysílání, trvalý červený svit
signalizuje vypnuté vysílání.
- Pokud je třeba, změňte nastavení dlouhým stiskem
tlačítka PROG.
- Krátkým stiskem tlačítka INI nastavení uložte  to je
současným
signalizováno
zablikáním obou LED.
B) Nastavení vysílání kódu s hodnotou vlhkosti
- Dlouze (> 0,5 s) a 1× krátce stiskněte tlačítko
PROG, LED 1 rychle zeleně bliká. Trvalý zelený
svit LED 2 signalizuje zapnuté vysílání, trvalý
červený svit signalizuje vypnuté vysílání.
- Pokud je třeba, změňte nastavení dlouhým stiskem
tlačítka PROG.
- Krátkým stiskem tlačítka INI nastavení uložte  to je
signalizováno současným pomalým zeleným zabli-
káním obou LED.
C) Nastavení vysílání kódu pro řízení vlhkosti
- Dlouze (> 0,5 s) a 2× krátce stiskněte tlačítko
PROG, LED 1 pomalu červeně bliká. Trvalý zelený
svit LED 2 signalizuje zapnuté vysílání, trvalý
červený svit signalizuje vypnuté vysílání.
- Pokud je třeba, změňte nastavení dlouhým stiskem
tlačítka PROG.
- Krátkým stiskem tlačítka INI nastavení uložte  to je
signalizováno současným pomalým zeleným zabli-
káním obou LED.
D) Nastavení opakovaného vysílání kódu pro
řízení vlhkosti
- Dlouze (> 0,5 s) a 3× krátce stiskněte tlačítko
PROG, LED 1 rychle červeně bliká. Trvalý zelený
svit LED 2 signalizuje zapnuté opakování, trvalý
červený svit signalizuje vypnuté opakování.
- Pokud je třeba, změňte nastavení dlouhým stiskem
tlačítka PROG.
- Krátkým stiskem tlačítka INI nastavení uložte  to je
signalizováno současným pomalým zeleným zabli-
káním obou LED.
Poznámka:
V případě, že vysílání kódu pro řízení vlhkosti není
zapnuté, opakované vysílání nelze nastavit.
Pokud je třeba opustit menu pro nastavení bez ulože-
ní změn, stiskněte tlačítko INI dlouze. Návrat do pro-
vozního režimu je pak signalizován rychlým střídavým
zeleným zablikáním obou LED.
E) Nastavení žádané hodnoty a hystereze pro
řízení vlhkosti
- Žádanou hodnotu vlhkosti a hystereze nastavte na
otočném přepínači podle následující tabulky:
Hyste-
Poloha Vlhkost Poloha Vlhkost
reze
±2,5 %
0 20 % 8
±2,5 %
1 30 % 9
±2,5 %
2 40 % A
±2,5 %
3 50 % B
±2,5 %
4 60 % C
±2,5 %
5 70 % D
±2,5 %
6 80 % E
±2,5 %
7 90 % F
Obr. 1, Fig. 1
Obr. 2, Fig. 2
Vyslání inicializačního kódu
F) Vyslání inicializačního kódu s hodnotou teploty
- 1× krátce stiskněte tlačítko PROG, obě LED trvale
zeleně svítí.
- Krátkým stiskem tlačítka INI vyšlete inicializační
pomalým zeleným
kód  to je signalizováno současným pomalým ze-
leným zablikáním obou LED.
G) Vyslání inicializačního kódu s hodnotou vlh-
kosti
- 2× krátce stiskněte tlačítko PROG, LED 1 svítí trva-
le zeleně, LED 2 svítí trvale červeně.
- Krátkým stiskem tlačítka INI vyšlete inicializační
kód  to je signalizováno současným pomalým ze-
leným zablikáním obou LED.
H) Vyslání inicializačního kódu ON+OFF pro řízení
vlhkosti
- 3× krátce stiskněte tlačítko PROG, LED 1 svítí trva-
le červeně, LED 2 červeně a zeleně bliká.
- Krátkým stiskem tlačítka INI vyšlete inicializační
kód  to je signalizováno současným pomalým ze-
leným zablikáním obou LED.
I) Vyslání inicializačního kódu ON pro řízení vlh-
kosti
- 4× krátce stiskněte tlačítko PROG, LED 1 svítí trva-
le červeně, LED 2 svítí trvale zeleně.
- Krátkým stiskem tlačítka INI vyšlete inicializační
kód  to je signalizováno současným pomalým ze-
leným zablikáním obou LED.
J) Vyslání inicializačního kódu OFF pro řízení vlh-
kosti
- 5× krátce stiskněte tlačítko PROG, obě LED trvale
červeně svítí.
- Krátkým stiskem tlačítka INI vyšlete inicializační
kód  to je signalizováno současným pomalým ze-
leným zablikáním obou LED.
Spuštění testovacího režimu
- Stiskněte tlačítko PROG na dobu delší než 10 s,
LED 1 se na dobu 5 s zeleně rozsvítí.
- Uvolněte tlačítko během svitu LED 1, ta začne ze-
leně rychle blikat a vysílač přejde do testovacího
režimu, kdy se hodnota změřené teploty (vlhkosti,
ON/OFF) odvysílá přibližně každých 10 s.
- Dalším stiskem tlačítka nebo automaticky po 10
minutách se testovací režim ukončí.
Poznámka:
V poloze přepínače 1, 2, 4 a 8 je vysílaná hodnota
teploty pevně nastavená na 1, 2, 4 a 8 °C.
Hodnoty teploty a vlhkosti a kód ON/OFF se vysílají
podle nastavení.
Výměna baterií
Při běžném provozu je životnost baterií větší než 3
Hyste-
roky. Tato doba může být úměrně zkrácena při čas-
reze
tém vysílání (rychlé změny teploty nebo vlhkosti) a při
±5 %
20 %
nízkých teplotách okolí. Na vybití baterií upozorňuje
±5 % změna blikání LED při vysílání. Rovnoměrné pravi-
30 %
delné blikání se u vybitých baterií změní na nerovno-
±5 %
40 %
měrné problikávání.
±5 %
50 %
Výměna baterií se provede po sejmutí víčka podle
±5 %
60 % obr. 2.
±5 %
70 %
ENIKA.CZ s.r.o. tímto prohlašuje, že tento P8 T
±5 %
80 % Temp/RH Time/Element je ve shodě se základními
požadavky a dalšími příslušnými ustanoveními směr-
±5 %
90 %
nice 1999/5/ES.
