enika P8 T 8C S Quick Start Manual

E2022/07 (P8 T 8C S)A4
P8 T 8C S
CZ Vysílač stavu kontaktů
EN The contact state transmitter
ENIKA.CZ s.r.o.
Vlkov 33, 509 01 Nová Paka, Czech Republic
Telefon: +420 493 773311, Fax: +420 493 773322
E-mail: enika@enika.cz, http://www.enika.cz
CZ
POPIS
Vysílač stavu kontaktů slouží spolu s vhodným přijímačem systému
®
k bezdrátovému přenosu informace o sepnutém nebo
POSEIDON
rozepnutém kontaktu až osmi spínačů. Vysílač je umístěný v plas-
tové krabičce určené především pro vestavbu. Napájecí a vstupní
svorky vysílače jsou osazeny bezšroubovými svorkami.
FUNKCE PŘÍSTROJE
Při sepnutí nebo rozepnutí kontaktu připojeného k vysílači se vyšle
kódovaný signál, který přijímač přijme a provede určenou funkci.
Vysílač je možno použít ve dvou základních režimech:
Režim vysílače stavu kontaktů (M1)
Po sepnutí kontaktu připojeného k jednomu z osmi vstupů se odvy-
sílá kód odpovídající sepnutému kontaktu (ON), po rozepnutí kon-
taktu se odvysílá kód odpovídající rozepnutému kontaktu (OFF). V
režimu M1 může být vysílání kódu omezeno pouze na stav sepnutí,
nebo naopak pouze na stav rozepnutí vstupu. Vysílání kódu odpo-
vídajícího aktuálnímu stavu vstupu se v pravidelných intervalech
opakuje.
Režim tlačítka (M2)
V tomto režimu se simuluje funkce jednotlačítkového nebo dvoutla-
čítkového vysílače. Pro funkci dvoutlačítka se používají dvojice
vstupů IN1 + IN2 (IN3 + IN4, IN5 + IN6 a IN7 + IN8). Při sepnutí
kontaktu na vstupu IN1 (IN3, IN5, IN7) se odvysílá kód odpovídající
stisku tlačítka ON, při sepnutí kontaktu na vstupu IN2 (IN4, IN6,
IN8) se odvysílá kód odpovídající stisku tlačítka OFF. Sepnutí kon-
taktu na dobu delší než 0,5 s se vyhodnotí jako dlouhý stisk. Doba
vysílání kódu je při trvalém sepnutí kontaktu časově omezena na
60 s.
Signalizace provozních stavů vysílače:
Sepnutí kontaktu je signalizováno svitem LED u příslušného vstupu
IN1 až IN8. Při vysílání kódovaného signálu problikává LED
UVEDENÍ DO PROVOZU
- Připevněte vysílač buď přišroubováním ve dvou rozích na vhod-
nou podložku pomocí dvou šroubů (max. Ø 5 mm, hlava šroubu
max. Ø 9 mm), nebo je možné jej přichytit pomocí dvou stahova-
cích pásků do šířky 6 mm protažených otvory v zadní stěně při-
jímače, případně lze nechat vysílač volně ležet v podhledu.
- Zapojte vysílač - síťové napájení a vstupy se podle obr. 1 připojí
pomocí bezšroubových svorek.
- Dodávanou anténu připojenou ke svorce
možno co nejdále od silových vodičů a jiných kovových předmě-
tů.
- Připravte si zvolený přijímač.
Upozornění:
Připojení (odpojení) vysílače k síti mohou provádět alespoň pra-
covníci znalí podle §5 vyhlášky 50/1978 Sb.
Z důvodu možného zmenšení dosahu není vhodné umístění vysí-
lače blízko zdrojů elektromagnetického rušení. Silné elektromagne-
tické pole může zhoršit nebo i znemožnit správnou funkci vysílače!
Dosah je závislý i na materiálu, do kterého je vysílač zabudován.
Vodivé materiály a vodivé předměty v blízkosti antény přijímače
dosah snižují.
Jednotlivé vstupy nejsou vzájemně galvanicky oddělené a není
dovoleno je mezi sebou propojovat.
Při manipulaci s obvody antény je třeba dodržovat zásady pro za-
cházení s obvody citlivými na elektrostatický náboj.
A) Volba režimu
Z výroby jsou vstupy vysílače IN1 až IN8 nastaveny do režimu
vysílače stavu kontaktů (M1) s vysíláním stavů ON+OFF a
opakováním vysílání v intervalu 10 min.
Nastavení vstupů je možné podle potřeby změnit:
Vysílač stavu kontaktů s vysíláním stavů ON+OFF
- Krátkými stisky tlačítka INPUT vyberte požadovaný vstup IN1 až
IN8, přičemž u vybíraného vstupu bliká příslušná LED.
- 1× krátce stiskněte tlačítko SET – svítí LED ON, OFF a SET.
- Potvrďte dlouhým stiskem (>0,5 s) tlačítka SET – indikováno
dvojnásobným současným probliknutím LED BTN a SET.
Vysílač stavu kontaktů s vysíláním stavu ON
- Krátkými stisky tlačítka INPUT vyberte požadovaný vstup IN1 až
IN8, přičemž u vybíraného vstupu bliká příslušná LED.
- 2× krátce stiskněte tlačítko SET – svítí LED ON a SET.
- Potvrďte dlouhým stiskem tlačítka SET – indikováno dvojnásob-
ným současným probliknutím LED BTN a SET.
Vysílač stavu kontaktů s vysíláním stavu OFF
- Krátkými stisky tlačítka INPUT vyberte požadovaný vstup IN1 až
IN8, přičemž u vybíraného vstupu bliká příslušná LED.
- 3× krátce stiskněte tlačítko SET – svítí LED OFF a SET.
- Potvrďte dlouhým stiskem tlačítka SET – indikováno dvojnásob-
ným současným probliknutím LED BTN a SET.
Jednotlačítkový vysílač
- Krátkými stisky tlačítka INPUT vyberte požadovaný vstup IN1 až
IN8, přičemž u vybíraného vstupu bliká příslušná LED.
- 4× krátce stiskněte tlačítko SET – svítí LED ON, BTN a SET.
- Potvrďte dlouhým stiskem tlačítka SET – indikováno dvojnásob-
ným současným probliknutím LED BTN a SET.
Dvoutlačítkový vysílač
- Krátkými stisky tlačítka INPUT vyberte požadovaný vstup IN1 až
IN8, přičemž u vybíraného vstupu bliká příslušná LED.
- 5× krátce stiskněte tlačítko SET – svítí LED ON, OFF, BTN a
SET.
- Potvrďte dlouhým stiskem tlačítka SET – indikováno dvojnásob-
ným současným probliknutím LED BTN a SET.
Poznámka:
Pokud se dlouhým stiskem tlačítka SET nepotvrdí žádný režim,
následuje po dalším krátkém stisku návrat do provozního režimu.
Během procházení nabídky režimů problikává i LED u příslušného
vybraného vstupu.
V nabídce dvoutlačítkového
u vybraného kanálu
u odpovídajícího párového vstupu a po potvrzení této nabídky se
vybraný režim nastaví pro oba vstupy najednou.
Pokud se nastavení dvoutlačítkového vysílače M2 novým
nastavením vstupu změní, změní se na stejný typ vstupu
i odpovídající párový vstup.
Vyslání inicializačního
B)
kontaktů do paměti přijímače
.
Pro naprogramování vysílače stavu kontaktů do paměti přijímače je
třeba, aby v době, kdy je přijímač v programovacím režimu, vysílač
vyslal tzv. inicializační kód.
Inicializační kód může mít podle způsobu požití několik tvarů:
ON/OFF – přijímač zpracovává vyslaný kód pro sepnutí i pro roze-
pnutí vstupu,
ON – přijímač zpracovává vyslaný kód pouze pro sepnutí vstupu,
OFF – přijímač zpracovává vyslaný kód pouze pro rozepnutí vstu-
pu.
Vyslání inicializačního kódu v režimu vysílače stavu
umístěte pokud
kontaktů (M1)
1. Vyberte kanál:
- Krátkými stisky tlačítka INPUT vyberte požadovaný vstup IN1 až
IN8, přičemž u vybíraného vstupu bliká příslušná LED.
- Potvrďte vybraný kanál dlouhým stiskem tlačítka TX INI.
2. Krátkými stisky tlačítka TX INI vyberte tvar vysílaného kódu:
- ON+OFF – indikováno svitem LED ON a OFF.
- ON – indikováno svitem LED ON.
- OFF – indikováno svitem LED OFF.
3. Zvolený přijímač uveďte do programovacího režimu a nastavte
požadovanou funkci (viz návod příslušného přijímače).
4. Dlouhým stiskem tlačítka TX INI vyšlete inicializační kód ve vy-
braném tvaru pro zápis vysílače do paměti přijímače – indiková-
no probliknutím LED
Upozornění:
Pokud je režim M1 omezený pouze na vysílání stavu ON nebo
OFF, nabízí se pouze odpovídající tvar inicializační kód ON nebo
OFF.
Vyslání inicializačního kódu v režimu tlačítka (M2)
1. Vyberte kanál:
- Krátkými stisky tlačítka INPUT vyberte požadovaný vstup IN1 až
IN8, přičemž u vybíraného vstupu bliká příslušná LED.
- Potvrďte vybraný kanál dlouhým stiskem tlačítka TX INI.
2. Krátkými stisky tlačítka TX INI vyberte tvar vysílaného kódu:
- ON+OFF – indikováno svitem LED ON, OFF a BTN.
- ON – indikováno svitem LED ON a BTN.
- OFF – indikováno svitem LED OFF a BTN.
3. Zvolený přijímač uveďte do programovacího režimu a nastavte
požadovanou funkci (viz návod příslušného přijímače).
4. Dlouhým stiskem tlačítka vysílače vyšlete inicializační kód ve
vybraném tvaru pro zápis vysílače do paměti přijímače – indiko-
váno probliknutím LED
Upozornění:
U vstupu nastaveném jako jednotlačítkový M2 se nabízí pouze
inicializační kód ON.
Během výběru inicializačního kódu problikává i LED
u odpovídajícího vstupu, u spřažených vstupů v režimu
dvoutlačítka M2 problikávají obě párové LED.
vysílače M2 se kromě LED
vstupu rozbliká současně i LED
kódu vysílače stavu
.
.
Poznámky:
Během nastavování vysílače a během vysílání inicializačního kódu
neodpovídá stav vstupů IN1 až IN8 stavu indikovanému
příslušnými LED.
Nedojde-li při výběru vstupů, při nastavování vstupů, nebo při
výběru inicializačního kódu během třiceti vteřin k posunu do dalšího
stavu, vysílač se automaticky vrátí do provozního režimu.
Současné blikání LED IN1 až IN8 a LED ON a OFF indikuje chybu
na jednom nebo více vstupních obvodech.
PŘIPOJENÍ EXTERNÍ ANTÉNY
V případě problémů s dosahem nebo při velké vzdálenosti mezi
vysílačem a přijímačem je třeba použit externí anténu.
Doporučené typy antén: P8 A INT1, P8 A INT2, P8 A EXT1 a P8 A
EXT2.
Anténu připojte pomocí koaxiálního kabelu 50 Ω, střední vodič ka-
belu místo drátové antény ke svorce
Poznámka:
Anténu neumísťujte do blízkosti kovových částí!
DÁLKOVÁ SPRÁVA
Ruční nastavení vstupů lze u přístrojů systému POSEIDON
hradit dálkovou správou pomocí SW POSEIDON
lače P8 TR USB. Dálkovou správou lze nastavovat i další jinak
nepřístupné funkce a parametry (interval opakovaného vysílání
v režimu M1, nastavení dlouhého stisku v režimu M2, negace
vstupu, filtr vstupů).
Kromě toho lze dálkovou správou nastavit vysílač ve funkci
retranslace, která umožňuje přenášet rádiový signál mezi přístroji,
které jsou vzájemně mimo dosah.
Z výroby je vysílač nastaven do stavu tzv. časově omezeného
vyhledávání, kdy se lze s vysílačem, který se pomocí dálkové
správy připojuje poprvé, spojit pouze během prvních pěti minut po
připojení vysílače k napájecímu napětí. Pro časově neomezené
vyhledávání (! lze zneužít k neoprávněnému přístupu k dálkové
správě !) je třeba před připojením vysílače k napájecímu napětí
stisknout a držet tlačítko SET do doby, než změnu nastavení
vysílač ohlásí třemi současnými bliknutími LED ON, OFF, BTN a
SET. Podobně se postupuje při návratu k nastavení časově
omezeného vyhledávání, které je ale signalizováno pouze jedním
probliknutím.
Vyhledávání vysílače lze pomocí dálkové správy i úplně zakázat.
Jak je vyhledávání u vysílače nastaveno lze zjistit během připojení
vysílače k napájecímu napětí. Tři probliknutí LED ON, OFF, BTN a
SET signalizují neomezené vyhledávání,
znamená časově omezené vyhledávání,
znamená, že je vyhledá-vání zakázáno.
OBNOVENÍ TOVÁRNÍHO NASTAVENÍ
Pokud je třeba zrušit veškeré nastavení funkcí a parametrů, lze se
vrátit do původního továrního nastavení:
- Stiskněte a držte tlačítko SET na vysílači během připojení
k napájecímu napětí do doby, než se rozsvítí LED ON, OFF,
BTN a SET (asi 10 s).
- Během svitu těchto LED (asi 3 s) tlačítko SET uvolněte a znovu
krátce stiskněte.
- Obnovení továrního nastavení je signalizováno současným po-
malým zablikáním LED BTN a SET.
Pozor!!!
Při návratu do továrního nastavení dojde zároveň k vymazání
všech případně naprogramovaných kódů pro retranslaci z paměti
vysílače!!!
ENIKA.CZ s.r.o. tímto prohlašuje, že tento P8 T 8C S je ve shodě
se základními požadavky a dalšími příslušnými ustanoveními
směrnice 1999/5/ES.

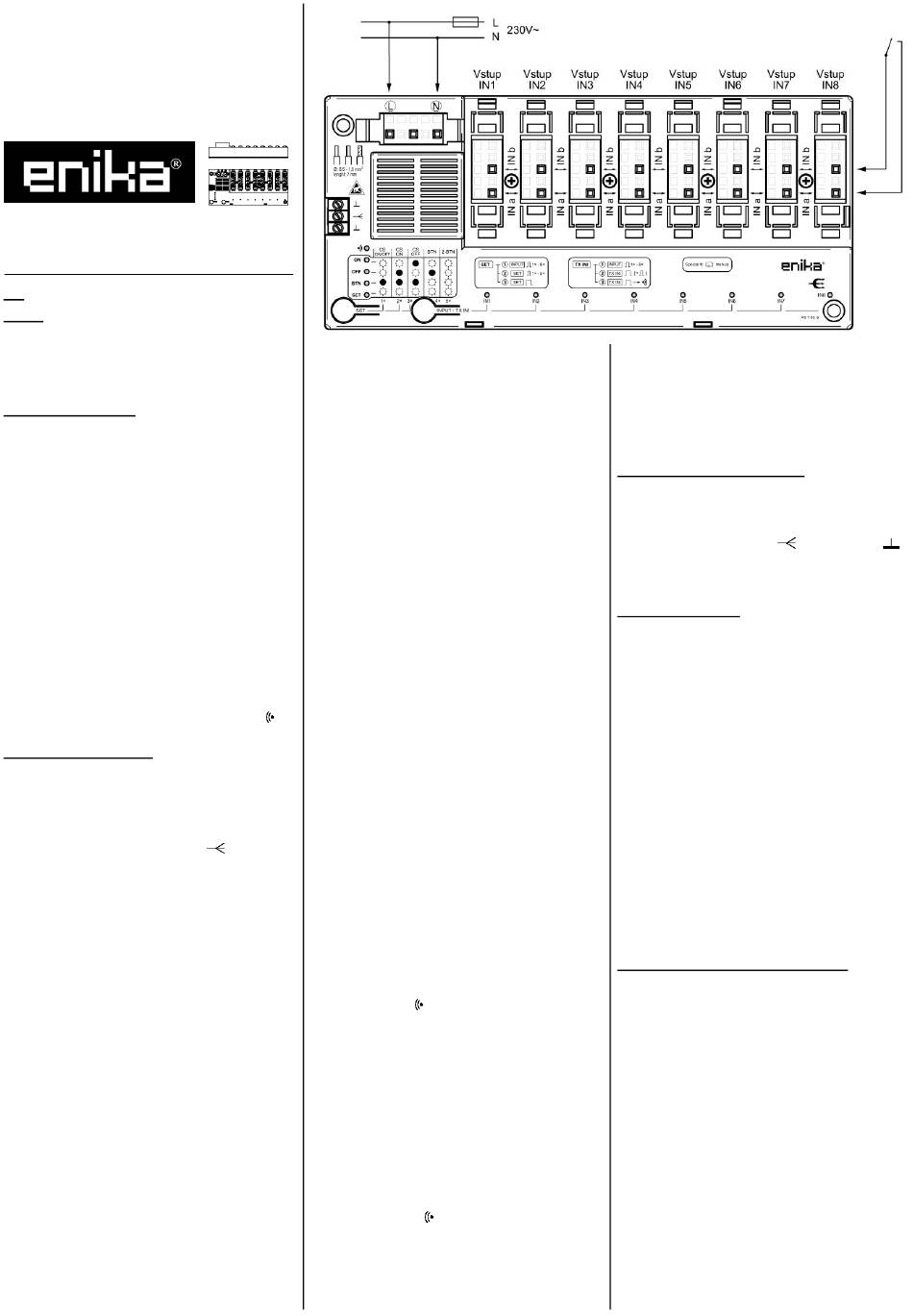

Obr. 1
a stínění ke svorce
.
®
na-
®
Asistent a vysí-
jedno probliknutí
žádné probliknutí
