enika P8 T 2 Levit Quick Start Manual

E2022/06(P8 T Levit)A4
P8 T 2 Levit
CZ Dvoutlačítkový vysílač
GB Two-button transmitter
P8 T 4 Levit
CZ Čtyřtlačítkový vysílač
GB Four-button transmitter
ENIKA.CZ s.r.o.
Vlkov 33, 509 01 Nová Paka, Czech Republic
Telefon: +420 493 773311, Fax: +420 493 773322
E-mail: enika@enika.cz, http://www.enika.cz
CZ
POPIS
Vysílač slouží ve spolupráci s přijímači systému POSEI-
® k dálkovému bezdrátovému ovládání elektrických
DON
spotřebičů prostřednictvím kódovaného rádiového signá-
lu.
Při stisku horní nebo dolní části hmatníku vysílače (obr.
1a, b) se vyšle kódovaný signál, který přijímač zachytí a
provede naprogramovanou funkci. Součástí vysílaného
kódu je i informace, která část hmatníku byla stisknuta.
Tuto informaci přijímač vyhodnocuje, takže jeden vysílač
může v závislosti na stisknutém hmatníku řídit několik při-
jímačů, nebo provádět několik funkcí, nebo je možné ně-
kolika vysílači ovládat jeden přijímač.
Každý vysílač má od výrobce nastaven svůj vlastní neo-
pakovatelný kód, takže nemůže docházet k vzájemnému
ovlivňování při používání několika vysílačů.
Vysílání kódu je indikováno problikáváním odpovídající
svítivé diody (LED) v průzoru hmatníku po dobu jeho stis-
ku.
Podle popisu v návodu příslušného přijímače lze vysílače
naprogramovat v tzv. vícetlačítkových funkcích. Pro ovlá-
dání sdružených dvoutlačítkových funkcí (např. ON +
OFF, TIMER + OFF, JAL, ROLL) lze použít obou částí
hmatníku. Oba hmatníky podle obr. 1b se použijí při ovlá-
dání funkcí JAL a ROLL ve třítlačítkovém módu.
UVEDENÍ DO PROVOZU
Upevnění vysílače na vybrané místo se provádí přišrou-
bováním nebo přilepením oboustrannou lepicí páskou.
Montáž
- Po vyjmutí výrobku z obalu sejměte vysílací jednotku
(obr. 2c) ze základní desky (obr. 2a).
- Odstraňte izolační fólii mezi baterií (obr. 3) a kontak-
tem.
- Přišroubujte nebo přilepte základní desku (obr. 2a).
- Na základní desku nasaďte rámeček (obr. 2b) – není
součástí dodávky.
- Vysílací jednotku (obr. 2c) nasuňte na základní desku.
Pozor na správnou orientaci!
Při instalaci do vícenásobného rámečku spolu s jiným
přístrojem je nutno předem odstranit přesahující část zá-
kladní desky odlomením v naznačeném místě.
Demontáž
- Zasunutím přiloženého demontážního klíče do drážky
mezi oba díly rámečku oddělte a sejměte vrchní část
rámečku (obr. 4).
- Pomoci vhodného šroubováku vysílací jednotku vysuň-
te ze základní desky (obr. 5).
Výměna baterie
Na vybití baterie upozorňuje změna blikání LED. Rovno-
měrné pravidelné blikání při stisku hmatníku se u vybité
baterie změní na nerovnoměrné problikávání. Na vybitou
baterii vysílače upozorňují i signalizační LED na někte-
rých přijímačích.
Výměna baterie (obr. 3) se provede po demontáži vysílací
jednotky ze základny.
Poznámky:
Přístroj je napájen 3V baterií a proto jej lze umístit i ve
vlhkém prostředí (koupelna, sklep) nebo přímo na hořlavý
podklad (např. na dřevěný obklad).
Pokud hmatník zůstane stisknutý po dobu delší než 60 s,
vysílání kódu se automaticky zruší.
Pro zajištění maximálního dosahu neumísťujte přístroj na
kovovou podložku nebo v blízkosti kovových předmětů.

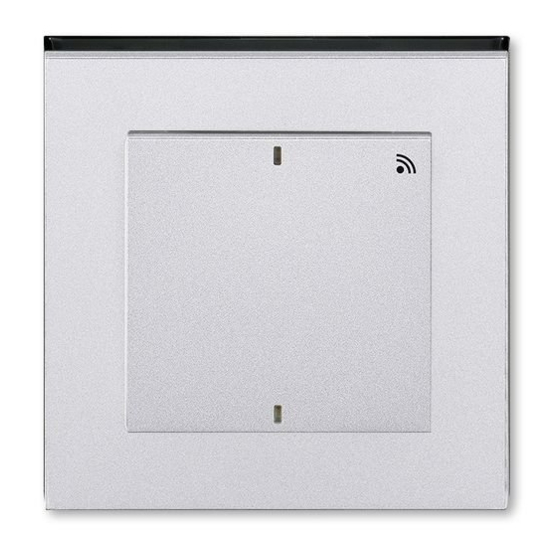

Obr. 1a, Fig. 1a
a b c
ENIKA.CZ s.r.o. tímto prohlašuje, že tento P8 T 2 (4) Le-
vit je ve shodě se základními požadavky a dalšími pří-
slušnými ustanoveními směrnice 1999/5/ES.
GB
DESCRIPTION
Use this transmitter along with receivers of the PO-
®
SEIDON system for remote wireless control of electrical
appliances using encoded radio-frequency signals.
If button of the transmitter is pressed (fig. 1a, 1b), the
transmitter sends a coded signal which is received by the
receiver and the programmed function is carried out. The
transmitted code includes information about which part of
the button has been pressed. The receiver evaluates this
information, which means that based on the pressed part
of the button, a single transmitter can control several re-
ceivers or execute several functions, or several transmit-
ters can control a single receiver.
Each transmitter has its own default unique code set by
the manufacturer to avoid mutual interference when using
more transmitters.
Ongoing transmission of a coded signal is indicated by a
green flashing LED in the button slot while the button is
pressed.
Transmitters can be programmed for so-called multi-
button functions according to the description in the in-
struction manual of the respective receiver. To control as-
sociated functions (ON + OFF, TIMER + OFF, JAL,
ROLL), use the both parts of the button. Both buttons ac-
cording to fig. 1b can also be used to control JAL and
ROLL functions in the three-button mode.
FIRST USE
Mount the transmitter in the selected location by screwing
or sticking by double-sided adhesive tape.
Installation
- Unpack the product and remove the transmitter unit
(fig. 2c) from the main board (fig. 2a).
- Remove the insulation foil between the battery (fig. 3)
and the contact.
- Screw down or stick the main board (fig. 2a).
- Attach the frame (fig. 2b) (not included) to the main
board.
- Slide the transmitter unit onto the main board. Pay at-
tention to the right orientation!
If installing in a multiple frame along with other devices, it
is necessary to remove the sticking out part of the main
board by breaking it off at the marked position.
Disassembly
- Insert the included disassembly key into the rabbet be-
tween the both parts of the frame and separate and
take off the upper part of the frame (fig. 4).
- Using the suitable screwdriver remove the transmitter
unit from the main board (fig. 5).
Obr. 1b, Fig. 1b
Obr. 2, Fig. 2
Technická data /
Technical data
Počet kanálů /
Number of channels:
Použitá baterie /
Battery used:
Životnost baterie /
Battery life time:
Stupeň krytí / Protection:
Provozní teplota /
Operating temperature:
Provozní kmitočet /
Frequency:
Dosah / Range:
Počet kódů /
Number of codes:
Hmotnost / Weight:
Rozměry / Dimensions:
Na zařízení není dovoleno provádět dodatečné technické
úpravy!
It is forbidden to do any technical modifications on the de-
vice!
Zařízení lze provozovat na základě aktuálního VO–R/10/.
(viz www.ctu.cz) a za podmínek v něm uvedených.
Replacing the battery
A weak battery is indicated by a change in the LED flash-
ing. If the battery is weak, even and regular flashing will
change to irregular flashing. Indication LEDs in some re-
ceivers will indicate a weak battery in the transmitter, too.
If you need to replace the battery (fig. 3), dismount the
transmitter unit from the main board.
Notes:
The device is powered by a 3V battery and therefore can be
placed even in a humid area (such as a bath-room or cellar)
or directly on a flammable base (such as a wood wall lining).
If the keypad remains blocked in the depressed position for a
period longer than 60 s, transmission of the code will automat-
ically be cancelled.
To ensure the maximum range, do not place the device on a
metal base or near metal objects.
ENIKA.CZ s.r.o. hereby declares that this P8 T 2 (4) Levit
complies with the essential requirements and other relevant
provisions of Directive 1999/5/EC.
Obr. 3, Fig. 3
Obr. 4, Fig. 4
Obr. 5, Fig. 5
P8 T 2 (4) Levit
2 (P8 T 2 Levit)
4 (P8 T 4 Levit)
CR2430 3V lithiová / lithium
10 let / years
IP 20 podle / according to
ČSN EN 60529
-20  + 55 °C
868,3 MHz
150 m ve volném prostoru /
in open space
24
2
40 g
78 x 78 x 17 mm (s rámečkem
/ with frame)
