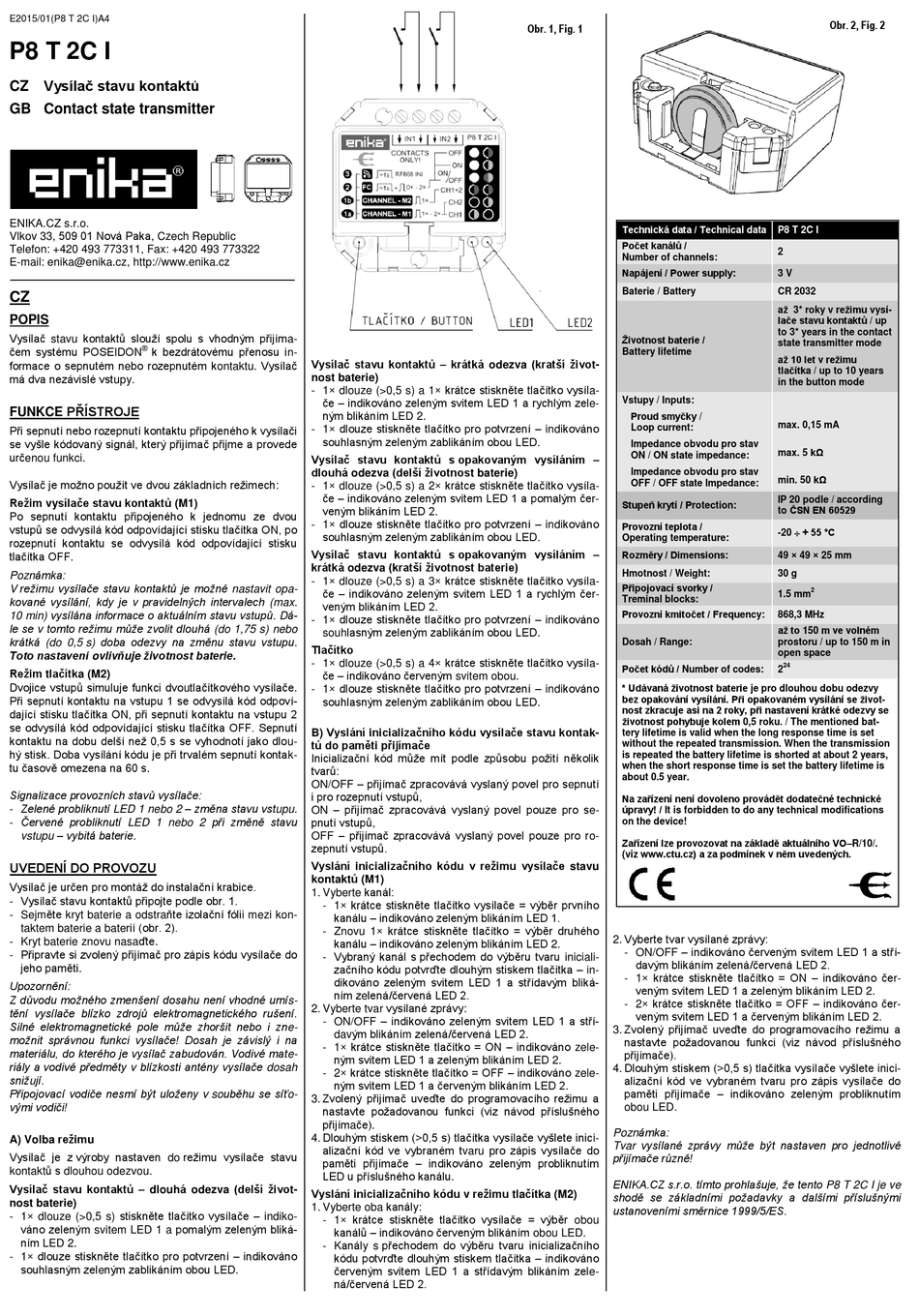

enika P8 T 2C I Quick Start Manual

E2015/01(P8 T 2C I)A4
P8 T 2C I
CZ Vysílač stavu kontaktů
GB Contact state transmitter
ENIKA.CZ s.r.o.
Vlkov 33, 509 01 Nová Paka, Czech Republic
Telefon: +420 493 773311, Fax: +420 493 773322
E-mail: enika@enika.cz, http://www.enika.cz
CZ
POPIS
Vysílač stavu kontaktů slouží spolu s vhodným přijíma-
®
čem systému POSEIDON k bezdrátovému přenosu in-
formace o sepnutém nebo rozepnutém kontaktu. Vysílač
má dva nezávislé vstupy.
FUNKCE PŘÍSTROJE
Při sepnutí nebo rozepnutí kontaktu připojeného k vysílači
se vyšle kódovaný signál, který přijímač přijme a provede
určenou funkci.
Vysílač je možno použít ve dvou základních režimech:
Režim vysílače stavu kontaktů (M1)
Po sepnutí kontaktu připojeného k jednomu ze dvou
vstupů se odvysílá kód odpovídající stisku tlačítka ON, po
rozepnutí kontaktu se odvysílá kód odpovídající stisku
tlačítka OFF.
Poznámka:
V režimu vysílače stavu kontaktů je možné nastavit opa-
kované vysílání, kdy je v pravidelných intervalech (max.
10 min) vysílána informace o aktuálním stavu vstupů. Dá-
le se v tomto režimu může zvolit dlouhá (do 1,75 s) nebo
krátká (do 0,5 s) doba odezvy na změnu stavu vstupu.
Toto nastavení ovlivňuje životnost baterie.
Režim tlačítka (M2)
Dvojice vstupů simuluje funkci dvoutlačítkového vysílače.
Při sepnutí kontaktu na vstupu 1 se odvysílá kód odpoví-
dající stisku tlačítka ON, při sepnutí kontaktu na vstupu 2
se odvysílá kód odpovídající stisku tlačítka OFF. Sepnutí
kontaktu na dobu delší než 0,5 s se vyhodnotí jako dlou-
hý stisk. Doba vysílání kódu je při trvalém sepnutí kontak-
tu časově omezena na 60 s.
Signalizace provozních stavů vysílače:
- Zelené probliknutí LED 1 nebo 2 – změna stavu vstupu.
- Červené probliknutí LED 1 nebo 2 při změně stavu
vstupu – vybitá baterie.
UVEDENÍ DO PROVOZU
Vysílač je určen pro montáž do instalační krabice.
- Vysílač stavu kontaktů připojte podle obr. 1.
- Sejměte kryt baterie a odstraňte izolační fólii mezi kon-
taktem baterie a baterií (obr. 2).
- Kryt baterie znovu nasaďte.
- Připravte si zvolený přijímač pro zápis kódu vysílače do
jeho paměti.
Upozornění:
Z důvodu možného zmenšení dosahu není vhodné umís-
tění vysílače blízko zdrojů elektromagnetického rušení.
Silné elektromagnetické pole může zhoršit nebo i zne-
možnit správnou funkci vysílače! Dosah je závislý i na
materiálu, do kterého je vysílač zabudován. Vodivé mate-
riály a vodivé předměty v blízkosti antény vysílače dosah
snižují.
Připojovací vodiče nesmí být uloženy v souběhu se síťo-
vými vodiči!
A) Volba režimu
Vysílač je z výroby nastaven do režimu vysílače stavu
kontaktů s dlouhou odezvou.
Vysílač stavu kontaktů – dlouhá odezva (delší život-
nost baterie)
- 1× dlouze (>0,5 s) stiskněte tlačítko vysílače – indiko-
váno zeleným svitem LED 1 a pomalým zeleným bliká-
ním LED 2.
- 1× dlouze stiskněte tlačítko pro potvrzení – indikováno
souhlasným zeleným zablikáním obou LED.
Vysílač stavu kontaktů – krátká odezva (kratší život-
nost baterie)
- 1× dlouze (>0,5 s) a 1× krátce stiskněte tlačítko vysíla-
če – indikováno zeleným svitem LED 1 a rychlým zele-
ným blikáním LED 2.
- 1× dlouze stiskněte tlačítko pro potvrzení – indikováno
souhlasným zeleným zablikáním obou LED.
Vysílač stavu kontaktů s opakovaným vysíláním –
dlouhá odezva (delší životnost baterie)
- 1× dlouze (>0,5 s) a 2× krátce stiskněte tlačítko vysíla-
če – indikováno zeleným svitem LED 1 a pomalým čer-
veným blikáním LED 2.
- 1× dlouze stiskněte tlačítko pro potvrzení – indikováno
souhlasným zeleným zablikáním obou LED.
Vysílač stavu kontaktů s opakovaným vysíláním –
krátká odezva (kratší životnost baterie)
- 1× dlouze (>0,5 s) a 3× krátce stiskněte tlačítko vysíla-
če – indikováno zeleným svitem LED 1 a rychlým čer-
veným blikáním LED 2.
- 1× dlouze stiskněte tlačítko pro potvrzení – indikováno
souhlasným zeleným zablikáním obou LED.
Tlačítko
- 1× dlouze (>0,5 s) a 4× krátce stiskněte tlačítko vysíla-
če – indikováno červeným svitem obou.
- 1× dlouze stiskněte tlačítko pro potvrzení – indikováno
souhlasným zeleným zablikáním obou LED.
B) Vyslání inicializačního kódu vysílače stavu kontak-
tů do paměti přijímače
Inicializační kód může mít podle způsobu požití několik
tvarů:
ON/OFF – přijímač zpracovává vyslaný povel pro sepnutí
i pro rozepnutí vstupů,
ON – přijímač zpracovává vyslaný povel pouze pro se-
pnutí vstupů,
OFF – přijímač zpracovává vyslaný povel pouze pro ro-
zepnutí vstupů.
Vyslání inicializačního kódu v režimu vysílače stavu
kontaktů (M1)
1. Vyberte kanál:
- 1× krátce stiskněte tlačítko vysílače = výběr prvního
kanálu – indikováno zeleným blikáním LED 1.
- Znovu 1× krátce stiskněte tlačítko = výběr druhého
kanálu – indikováno zeleným blikáním LED 2.
- Vybraný kanál s přechodem do výběru tvaru iniciali-
začního kódu potvrďte dlouhým stiskem tlačítka – in-
dikováno zeleným svitem LED 1 a střídavým bliká-
ním zelená/červená LED 2.
2. Vyberte tvar vysílané zprávy:
- ON/OFF – indikováno zeleným svitem LED 1 a stří-
davým blikáním zelená/červená LED 2.
- 1× krátce stiskněte tlačítko = ON – indikováno zele-
ným svitem LED 1 a zeleným blikáním LED 2.
- 2× krátce stiskněte tlačítko = OFF – indikováno zele-
ným svitem LED 1 a červeným blikáním LED 2.
3. Zvolený přijímač uveďte do programovacího režimu a
nastavte požadovanou funkci (viz návod příslušného
přijímače).
4. Dlouhým stiskem (>0,5 s) tlačítka vysílače vyšlete inici-
alizační kód ve vybraném tvaru pro zápis vysílače do
paměti přijímače – indikováno zeleným probliknutím
LED u příslušného kanálu.
Vyslání inicializačního kódu v režimu tlačítka (M2)
1. Vyberte oba kanály:
- 1× krátce stiskněte tlačítko vysílače = výběr obou
kanálů – indikováno červeným blikáním obou LED.
- Kanály s přechodem do výběru tvaru inicializačního
kódu potvrďte dlouhým stiskem tlačítka – indikováno
červeným svitem LED 1 a střídavým blikáním zele-
ná/červená LED 2.
Obr. 1, Fig. 1
Technická data / Technical data
Počet kanálů /
Number of channels:
Napájení / Power supply:
Baterie / Battery
Životnost baterie /
Battery lifetime
Vstupy / Inputs:
Proud smyčky /
Loop current:
Impedance obvodu pro stav
ON / ON state impedance:
Impedance obvodu pro stav
OFF / OFF state Impedance:
Stupeň krytí / Protection:
Provozní teplota /
Operating temperature:
Rozměry / Dimensions:
Hmotnost / Weight:
Připojovací svorky /
Treminal blocks:
Provozní kmitočet / Frequency:
Dosah / Range:
Počet kódů / Number of codes:
* Udávaná životnost baterie je pro dlouhou dobu odezvy
bez opakování vysílání. Při opakovaném vysílání se život-
nost zkracuje asi na 2 roky, při nastavení krátké odezvy se
životnost pohybuje kolem 0,5 roku. / The mentioned bat-
tery lifetime is valid when the long response time is set
without the repeated transmission. When the transmission
is repeated the battery lifetime is shorted at about 2 years,
when the short response time is set the battery lifetime is
about 0.5 year.
Na zařízení není dovoleno provádět dodatečné technické
úpravy! / It is forbidden to do any technical modifications
on the device!
Zařízení lze provozovat na základě aktuálního VO–R/10/.
(viz www.ctu.cz) a za podmínek v něm uvedených.
2. Vyberte tvar vysílané zprávy:
- ON/OFF – indikováno červeným svitem LED 1 a stří-
davým blikáním zelená/červená LED 2.
- 1× krátce stiskněte tlačítko = ON – indikováno čer-
veným svitem LED 1 a zeleným blikáním LED 2.
- 2× krátce stiskněte tlačítko = OFF – indikováno čer-
veným svitem LED 1 a červeným blikáním LED 2.
3. Zvolený přijímač uveďte do programovacího režimu a
nastavte požadovanou funkci (viz návod příslušného
přijímače).
4. Dlouhým stiskem (>0,5 s) tlačítka vysílače vyšlete inici-
alizační kód ve vybraném tvaru pro zápis vysílače do
paměti přijímače – indikováno zeleným probliknutím
obou LED.
Poznámka:
Tvar vysílané zprávy může být nastaven pro jednotlivé
přijímače různě!
ENIKA.CZ s.r.o. tímto prohlašuje, že tento P8 T 2C I je ve
shodě se základními požadavky a dalšími příslušnými
ustanoveními směrnice 1999/5/ES.
Obr. 2, Fig. 2
P8 T 2C I
2
3 V
CR 2032
až 3* roky v režimu vysí-
lače stavu kontaktů / up
to 3* years in the contact
state transmitter mode
až 10 let v režimu
tlačítka / up to 10 years
in the button mode
max. 0,15 mA
max. 5 kΩ
min. 50 kΩ
IP 20 podle / according
to ČSN EN 60529
-20  + 55 °C
49 × 49 × 25 mm
30 g
2
1.5 mm
868,3 MHz
až to 150 m ve volném
prostoru / up to 150 m in
open space
24
2
