enika P8 T Temp/RH MS 03 Quick Start Manual

E2020/06(P8 T Temp/RH M) A4
P8 T Temp/RH MS (MR)
CZ Vysílač teploty a vlhkosti
EN Temperature and humidity
transmitter
ENIKA.CZ s.r.o.
Vlkov 33, 509 01 Nová Paka, Czech Republic
Telefon: +420 493 773311, Fax: +420 493 773322
E-mail: enika@enika.cz, http://www.enika.cz
CZ
POPIS
Vysílač teploty a vlhkosti slouží v systému POSEIDON
k měření teploty a relativní vlhkosti v prostoru a k jejímu
bezdrátovému přenosu k dalšímu zpracování především
prostřednictvím přijímače P8 TR IP. Dále je možné vysí-
lač použít ve spolupráci s vhodným přijímačem k dvou-
stavovému řízení vlhkosti na předem nastavenou hodnotu
(vlhkostat).
Vysílač měří přibližně každou minutu teplotu a relativní
vlhkost. Hodnota změřené teploty a vlhkosti se vysílá
v intervalech maximálně 10 minut.
posledního vysílání teplota změní o více než jeden
stupeň, nebo pokud se vlhkost změní o více než 3 %,
nová hodnota se vysílá ihned.
Při řízení vlhkosti se při překročení nastavené meze vlh-
kosti zvětšené o hysterezi vyšle kód s příznakem pro se-
pnutí (ON), pokud vlhkost klesne pod nastavenou mez
zmenšenou o hysterezi, vyšle se kód s příznakem pro vy-
pnutí (OFF). Pokud je nastaveno řízení vlhkosti s opako-
váním vysílání, vysílá se kód pro zapnutí nebo vypnutí
opakovaně každých 10 minut.
Každý vysílač teploty má od výrobce nastaven svůj
vlastní neopakovatelný kód, takže nemůže docházet
k vzájemnému ovlivňování při
vysílačů.
UVEDENÍ DO PROVOZU
Vysílač teploty a vlhkosti se umístí nejlépe na vnitřní
stěnu místnosti mimo dosah zdrojů tepla, které by měření
mohly ovlivnit (radiátory, svítidla). Nevhodné je i umístění
v blízkosti oken a dveří, kde by přesnost měření mohlo
ovlivnit nevhodné proudění vzduchu.
Upevnění vysílače na vybrané místo se provádí přišrou-
bováním nebo přilepením oboustrannou lepicí páskou.
Montáž
- Mírným tahem nebo zasunutím vhodného nástroje se-
jměte základnu vysílače teploty a vlhkosti.
- Základnu přilepte nebo přišroubujte ve správném smě-
ru (šipky TOP směrem nahoru) na svislou plochu tak,
aby bylo zajištěno proudění vzduchu kolem vysílače.
- Odstraňte izolační fólie mezi bateriemi a kontakty
a případně nastavte na otočném přepínači mez

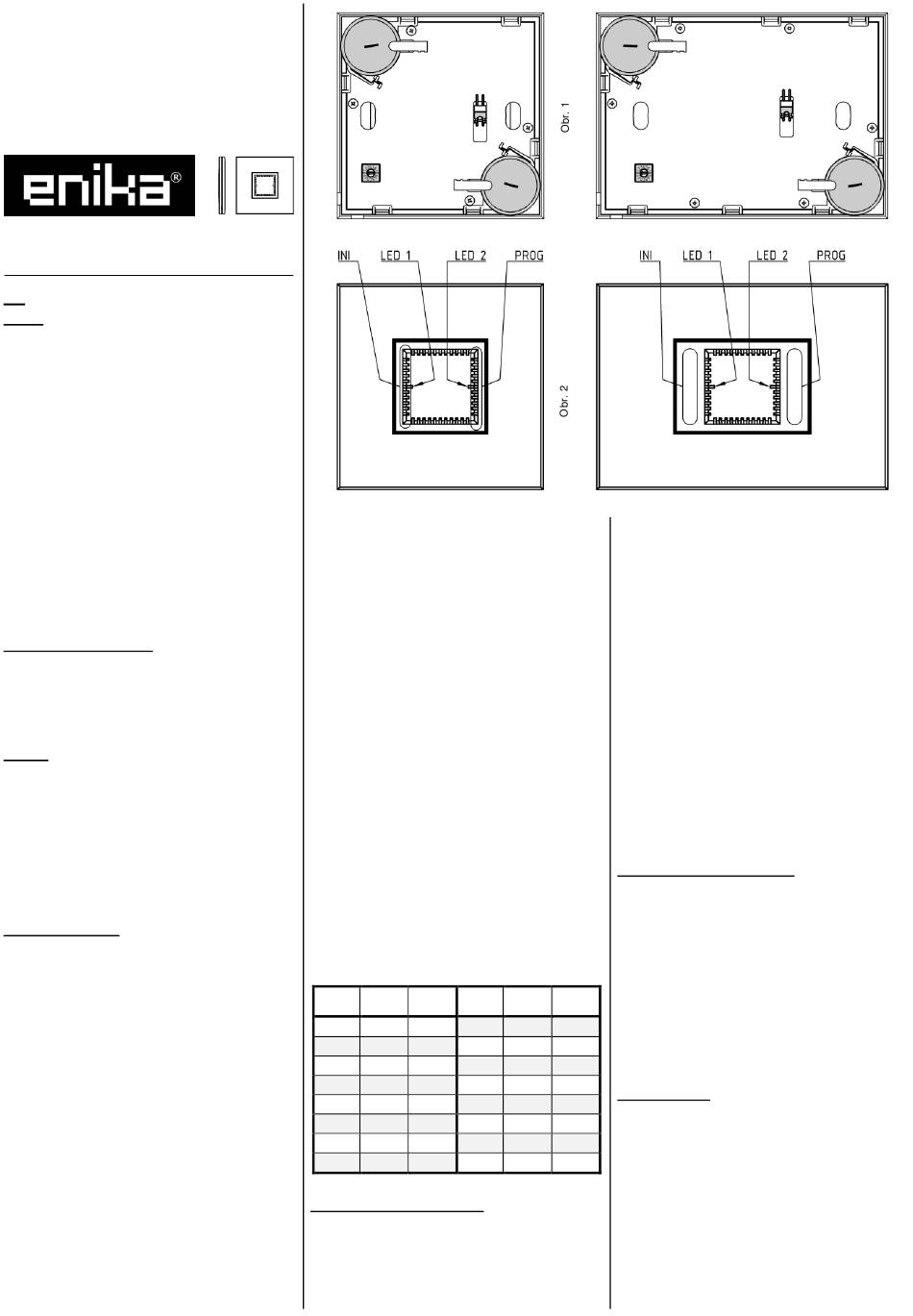

a hysterezi pro řízení vlhkosti (obr. 1).
- Vysílací jednotku zatlačte zpátky do základny.
Poznámka:
Pro zajištění maximálního dosahu neumísťujte přístroj na
kovovou podložku nebo v blízkosti kovových předmětů.
Nastavení vysílače
Nastavením vysílače se zvolí, které kódy (hodnota
teploty, hodnota vlhkosti, řízení vlhkosti) se mají vysílat.
Přednastavené je vysílání hodnoty teploty a hodnoty
vlhkosti.
K nastavení slouží tlačítka pod víčkem vysílače. Na pravé
straně víčka je tlačítko PROG, na levé straně je tlačítko
INI. Jednotlivé stavy během nastavování jsou indikovány
dvojicí LED ve výřezech víčka (obr. 2).
A) Nastavení vysílání kódu s hodnotou teploty
- Dlouze (> 0,5 s) stiskněte tlačítko PROG, LED 1 poma-
lu zeleně bliká. Trvalý zelený svit LED 2 signalizuje
zapnuté vysílání, trvalý červený svit signalizuje vypnuté
vysílání.
- Pokud je třeba, změňte nastavení dlouhým stiskem tla-
čítka PROG.
- Krátkým stiskem tlačítka INI nastavení uložte − to je
současným
signalizováno
zablikáním obou LED.
B) Nastavení vysílání kódu s hodnotou vlhkosti
- Dlouze (> 0,5 s) a 1× krátce stiskněte tlačítko PROG,
LED 1 rychle zeleně bliká. Trvalý zelený svit LED 2
signalizuje zapnuté vysílání,
signalizuje vypnuté vysílání.
- Pokud je třeba, změňte nastavení dlouhým stiskem tla-
čítka PROG.
- Krátkým stiskem tlačítka INI nastavení uložte − to je
signalizováno současným pomalým zeleným zabliká-
ním obou LED.
®
Pokud se od
C) Nastavení vysílání kódu pro řízení vlhkosti
- Dlouze (> 0,5 s) a 2× krátce stiskněte tlačítko PROG,
LED 1 pomalu červeně bliká. Trvalý zelený svit LED 2
signalizuje zapnuté vysílání, trvalý červený svit signa-
lizuje vypnuté vysílání.
- Pokud je třeba, změňte nastavení dlouhým stiskem tla-
čítka PROG.
používání několika
- Krátkým stiskem tlačítka INI nastavení uložte − to je
signalizováno současným pomalým zeleným zabliká-
ním obou LED.
D) Nastavení opakovaného vysílání kódu pro řízení
vlhkosti
- Dlouze (> 0,5 s) a 3× krátce stiskněte tlačítko PROG,
LED 1 rychle červeně bliká. Trvalý zelený svit LED 2
signalizuje zapnuté opakování, trvalý červený svit sig-
nalizuje vypnuté opakování.
- Pokud je třeba, změňte nastavení dlouhým stiskem tla-
čítka PROG.
- Krátkým stiskem tlačítka INI nastavení uložte − to je
signalizováno současným pomalým zeleným zabliká-
ním obou LED.
Poznámka:
V případě, že vysílání kódu pro řízení vlhkosti není za-
pnuté, opakované vysílání nelze nastavit.
Pokud je třeba opustit menu pro nastavení bez uložení
změn, stiskněte tlačítko INI dlouze. Návrat do provozního
režimu je pak signalizován rychlým střídavým červeným
zablikáním obou LED.
E) Nastavení žádané hodnoty a hystereze pro řízení
vlhkosti
- Žádanou hodnotu vlhkosti a hystereze nastavte na
otočném přepínači podle následující tabulky:
Poloha Vlhkost
0
1
2
3
4
5
6
pomalým zeleným
7
Vyslání inicializačního kódu
F) Vyslání inicializačního kódu s hodnotou teploty
trvalý červený svit
- 1× krátce stiskněte tlačítko PROG, obě LED trvale
zeleně svítí.
- Krátkým stiskem tlačítka INI vyšlete inicializační kód −
to je signalizováno současným pomalým zeleným za-
blikáním obou LED.
Hyste-
Poloha Vlhkost
reze
±2,5 %
20 % 8 20 %
±2,5 %
30 % 9 30 %
±2,5 %
40 % A 40 %
±2,5 %
50 % B 50 %
±2,5 %
60 % C 60 %
±2,5 %
70 % D 70 %
±2,5 %
80 % E 80 %
±2,5 %
90 % F 90 %
G) Vyslání inicializačního kódu s hodnotou vlhkosti
- 2× krátce stiskněte tlačítko PROG, LED 1 svítí trvale
zeleně, LED 2 svítí trvale červeně.
- Krátkým stiskem tlačítka INI vyšlete inicializační kód −
to je signalizováno současným pomalým zeleným za-
blikáním obou LED.
H) Vyslání inicializačního kódu ON+OFF pro řízení
vlhkosti
- 3× krátce stiskněte tlačítko PROG, LED 1 svítí trvale
červeně, LED 2 červeně a zeleně bliká.
- Krátkým stiskem tlačítka INI vyšlete inicializační kód −
to je signalizováno současným pomalým zeleným za-
blikáním obou LED.
I) Vyslání inicializačního kódu ON pro řízení vlhkosti
- 4× krátce stiskněte tlačítko PROG, LED 1 svítí trvale
červeně, LED 2 svítí trvale zeleně.
- Krátkým stiskem tlačítka INI vyšlete inicializační kód −
to je signalizováno současným pomalým zeleným za-
blikáním obou LED.
J) Vyslání inicializačního kódu OFF pro řízení vlhkosti
- 5× krátce stiskněte tlačítko PROG, obě LED trvale čer-
veně svítí.
- Krátkým stiskem tlačítka INI vyšlete inicializační kód −
to je signalizováno současným pomalým zeleným za-
blikáním obou LED.
Spuštění testovacího režimu
- Stiskněte tlačítko PROG na dobu delší než 10 s, LED 1
se na dobu 5 s zeleně rozsvítí.
- Uvolněte tlačítko během svitu LED 1, ta začne zeleně
rychle blikat a vysílač přejde do testovacího režimu,
kdy se hodnota změřené teploty (vlhkosti, ON/OFF)
odvysílá přibližně každých 10 s.
- Dalším stiskem tlačítka PROG nebo automaticky po 10
minutách se testovací režim ukončí.
Poznámky:
Hyste-
V poloze přepínače 1, 2, 4 a 8 je vysílaná hodnota teploty
reze
pevně nastavená na 1, 2, 4 a 8 °C.
Hodnoty teploty a vlhkosti a kód ON/OFF se vysílají podle
±5 %
nastavení.
±5 %
Odstraněním propojky na spodní straně ovládací jednotky
vysílače (obr. 1) je možné zablokovat tlačítka a zamezit
±5 %
tak vstupu do menu pro nastavení vysílače.
±5 %
Výměna baterií
±5 %
Při běžném provozu je životnost baterií větší než 3 roky.
Tato doba může být úměrně zkrácena při častém vysílání
±5 %
(rychlé změny teploty nebo vlhkosti) a při nízkých teplo-
±5 %
tách okolí. Na vybití baterií upozorňuje změna barvy bli-
kání LED při vysílání. Zelené zablikání se u vybitých bate-
±5 %
rií změní na červené.
Pro výměnu baterií se nejprve sejme vysílací jednotka ze
základny. Obě baterie (obr. 1) se opatrně vyjmou a na je-
jich místo se vloží nové. Pozor na správnou polaritu a na
to, aby při vyjímání a vkládání baterií nedošlo k deformaci
kontaktů!
Tímto ENIKA.CZ s.r.o. prohlašuje, že typ radiového
zařízení P8 T Temp/RH MR (MS) je v souladu se
směrnicí 2014/53/EU. Úplné znění EU Prohlášení o
shodě je k dispozici
www.enika.cz.
na této internetové adrese:
