WIZ6000 사용자 매뉴얼
(Version 1.1)
©2013 WIZnet Co., Ltd. All Rights Reserved.
☞ For more information, visit our website at
http://www.wiznet.co.kr
- 1 -
(WIZnet Co., Ltd.)
WIZ6000 사용자 매뉴얼

Advertisement

Table of Contents
loading

Related Manuals for Wiznet WIZ6000

Summary of Contents for Wiznet WIZ6000

  • Page 1 WIZ6000 사용자 매뉴얼 (Version 1.1) ©2013 WIZnet Co., Ltd. All Rights Reserved. ☞ For more information, visit our website at http://www.wiznet.co.kr - 1 - (WIZnet Co., Ltd.) WIZ6000 사용자 매뉴얼...
  • Page 2 Document Revision History Date Revision Changes 2010-03-15 V1.0 Release 2013-06-18 V1.1 Modified Product Contents ( Removed Data CD ) (WIZnet Co., Ltd.) WIZ6000 사용자 매뉴얼 - 2 -...
  • Page 3 CE for Class B ITE INFORMATION TO THE USER Hereby, WIZnet. Declares that this WIZ6000 is in compliance with the essential requirements and other relevant provisions of directive 1999/5/EC. WARNING: This is a class B product. In a domestic environment this product may cause radio interference in which case the user may be required to take adequate measures.
  • Page 4 온라인 기술 문의 제품 사용 중 궁금하신 점이나, 건의사항등이 있으신 분은 위즈네트 홈페이지 내 Q&A 게시판을 이용하시면 더욱 빠른 답변을 받으실 수 있습니다. COPYRIGHT NOTICE Copyright 2013 WIZnet Co., Ltd. All Rights Reserved. Technical Support: support@wiznet.co.kr Sales & Distribution: sales@wiznet.co.kr For more information, visit our website at http://www.wiznet.co.kr...

  • Page 5: Table Of Contents

    목 차 제품소개 ................................. 1 1.1 제품구성 ................................. 2 1.2 제품사양 ................................. 3 1.3 WIZ6000 Device Server Interface ......................5 1.3.1 Hardware Installation ........................5 2. Hardware Specification ............................6 2.1 WIZ6000 Dimension ..........................6 2.2 Connector Specification ........................... 7 2.2.1 RJ-45 Connector ..........................
  • Page 6 Figures 1. WIZ6000 D 인터페이스 ....................5 IGURE EVICE ERVER 2. WIZ6000 D ) ......................6 IGURE IMENSIONS UNIT 3. RJ-45 PIN A ..........................7 IGURE SSIGNMENT 4. S ................... 9 IGURE ERIAL ERMINAL ROGRAM CONFIGURATION 5. N ..................9...
  • Page 7 ONFIGURATION RAME FORMAT 7. S ..................12 ABLE ERIAL ONFIGURATION EPLY RAME FORMAT 8. S STX & ETX ......................12 ABLE ERIAL ONFIGURATION 9. S ......................13 ABLE ERIAL ONFIGURATION EPLY (WIZnet Co., Ltd.) WIZ6000 사용자 매뉴얼 - 7 -...

  • Page 8: 제품소개

    변환시키는 외장형 게이트웨이 제품으로, RS-232 시리얼 인터페이스 또는 TCP/IP 가 장착된 장비를 무선랜 망에 연결하여 원격 측정, 관리 및 제어를 가능케 하는 제품입니다. WIZ6000은 WIZ610wi 모듈을 내장한 제품으로 모든 동작은 WIZ610wi 와 동일합니다. 상세한 기능 및 Spec은 WIZ610wi 제품의 매뉴얼을 참고하시기 바랍니다.

  • Page 9: 제품구성

    1.1 제품구성 WIZ6000 Device Server Antenna 포함 (2.5dBi Dipole antenna) 시리얼 케이블 네트워크 케이블 (크로스 케이블) 전원 (DC 5V 2A 아답터) Table 1. 제품 구성물 (WIZnet Co., Ltd.) WIZ6000 사용자 매뉴얼...

  • Page 10: 제품사양

    Access Point, Clinet, Gateway, Serial to Wireless LAN ARP, UDP, TCP, Telnet, ICMP, IGMP DHCP, PPPoE, Protocol BOOTP, HTTP, TFTP WEP 64/128big WPA/WPA2 PSK/AES/TKIP Security 802.1x(Radius) Management HTTP, Telnet, Serial, UDP Notification Event Logging Table 3. Products Specification - Software (WIZnet Co., Ltd.) WIZ6000 사용자 매뉴얼...

  • Page 11: Table 4. Products Specification

    Flow Control: XON / XOFF (Software), CTS / RTS (Hardware), None Power DC 5V input Power Consumption Under 600mA ( 3.3V ) Dimension 90.5mm X 94.5mm X 22.7mm (Excluded antenna size) Table 4. Products Specification - Hardware (WIZnet Co., Ltd.) WIZ6000 사용자 매뉴얼...

  • Page 12: Wiz6000 Device Server Interface

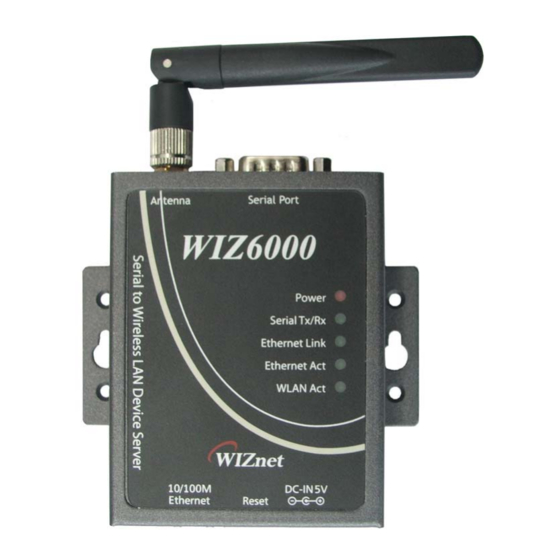

    1.3 WIZ6000 Device Server Interface Figure 1. WIZ6000 Device Server 인터페이스 1.3.1 Hardware Installation WIZ6000의 RJ-45 커넥터와 허브 또는 PC의 Ethernet Port를 LAN STEP1: Cable을 통해 연결시킵니다. WIZ6000의 시리얼 커넥터(DB9 커넥터)와 시리얼 장비를 RS-232 시리얼 STEP2: 케이블로 연결시킵니다. 5V / 2A DC 파워 어댑터를 WIZ6000에 연결시킵니다.

  • Page 13: Hardware Specification

    Hardware Specification 2.1 WIZ6000 Dimension 90.5 67.5 11.5 14.5 26.0 27.0 22.5 11.5 16.5 22.5 87.5 94.5 Figure 2. WIZ6000 Dimensions (unit : mm) (WIZnet Co., Ltd.) WIZ6000 사용자 매뉴얼...

  • Page 14: Connector Specification

    Hardware Trigger signal Input Receive Data Transmit Data EXT_GND External Power Ground (Internally shorted to GND) Ground Not connect Request To Send Clear To Send EXT_VCC External Power Input (5V) / Optional Table 5. RS-232 PIN Assignment (WIZnet Co., Ltd.) WIZ6000 사용자 매뉴얼...

  • Page 15: 데모 및 테스트

    데모 및 테스트 본 장에서는, WIZ6000의 기능 테스트에 사용 될 수 있는 여러 예시를 설명합니다. 테스트 환경은 다음과 같습니다. <하드웨어> RS-232 시리얼 포트가 장착된 PC WIZ6000 Device Server PC와 WIZ6000의 LAN 포트를 연결하기 위한 이더넷 케이블 (Direct or Cross Cable) PC의...

  • Page 16: Figure 4. Serial Terminal Program Configuration

    WIZ6000과 동일한 값으로 baud rate를 세팅합니다. Figure 4. Serial Terminal Program configuration 다른 하이퍼터미널을 실행시키고, IP address와 Port Number를 세팅합니다. Figure 5. Network Terminal Program configuration 시리얼 하이퍼터미널 화면에 글자를 입력합니다. (아래 예시에서는 “01234567890”이 입력됨.) 같은 글자가 네트워크 하이퍼 터미널상에서도 보이는지 확인하십시오.

  • Page 17: Figure 6. Received Data By Network Terminal Program

    같은 방법으로, 네트워크 하이퍼 터미널상에 단어를 넣고, 동일한 단어가 시리얼 하이퍼 터미널 상에 보여지는지 확인하십시오. (Ethernet to Serial) *위에 열거한 데이터 전송 테스트는 WIZnet이 제공하는 Device Terminal program을 사용하면 보다 쉽게 수행할 수 있습니다. 아래 Figure은 Device Terminal을 실행한 화면입니다.

  • Page 18: Figure 8. Device Terminal Program

    Device Terminal은 Serial Terminal과 Network Terminal을 통합한 프로그램으로 사용자의 불편을 줄이기 위해 개발되었습니다. Figure.34에서 볼 수 있듯이, 상단에 있는 Serial Terminal의 각 설정을 WIZ6000의 Serial 설정과 맞추고 Open버튼을 클릭하면 Serial Communication이 가능합니다. 또한 하단의 Network Terminal에서는 TCP Client mode와 TCP Server mode의 Test가...

  • Page 19: Serial Configuration

    Serial Configuration Serial Command Format 이하의 시리얼 커맨드를 사용하여도 WIZ6000의 각종 설정이 가능합니다. WIZ6000의 RS-232C port 1번 핀은 Hardware trigger 핀입니다. ( ‘1’: H/W trigger disable, ‘0’: enable ) < Frame Format > Command Frame format Descriptor Command code Parameter...

  • Page 20: Table 9. Serial Configuration

    1:Enable, 0:Disable DHCP Server <x> Start address_End address DHCP Start/End IP <Sxxx.xxx.xxx.xxx_xxx.xxx.xxx.xxx> Start address_End address DHCP Start/End IP <xxx.xxx.xxx.xxx_xxx.xxx.xxx.xxx> MAC address_Channel_TxRate_RSSI Wireless Active Client <Sxxxxxxxxxxxx_xx_xx_xx[:xxxxxxxxxxxx_xx_xx_xx: List …]> <IP address_MAC address> DHCP Client List <Sxxx.xxx.xxx.xxx_xxxxxxxxxxxx[:xxx.xxx.xxx.xxx_x (WIZnet Co., Ltd.) WIZ6000 사용자 매뉴얼...
  • Page 21 <S3_xxx.xxx.xxx.xxx_xxx.xxx.xxx.xxx_xxx.xxx.xxx.xx x_xxx.xxx.xxx.xxx_UserName_Password> 0:Static, 1:DHCP Client, 2:PPPoE, 3:PPTP -Static: 0_Ipaddress_Subnet_Gateway_DNS <0_xxx.xxx.xxx.xxx_xxx.xxx.xxx.xxx_xxx.xxx.xxx.xxx _xxx.xxx.xxx.xxx> -DHCP Client: 1 <1> WAN Port PPPoE: 2_UserName_Password <2_User Name_Password> -PPTP: 3_IP_Subnet_Gateway_ServerIP_UserName_ Password <3_xxx.xxx.xxx.xxx_xxx.xxx.xxx.xxx_xxx.xxx.xxx.xxx _xxx.xxx.xxx.xxx_UserName_Password> 0: Not Connect, 1:Connect Connection Status <Sx> WIRELESS (WIZnet Co., Ltd.) WIZ6000 사용자 매뉴얼...
  • Page 22 <x_x_x_xxxxxxxxxxxx_xxx~> 0: off, 1-16: power(dBm) Tx Power <Sxx> 0: off, 1-16: power(dBm) Tx Power <xx> Data Rate <Sxx> Data Rate <xx> 0:Enable, 1:Disable Broadcast SSID <Sx> 0:Enable, 1:Disable Broadcast SSID <x> 1:Enable, 0:Disable <Sx> (WIZnet Co., Ltd.) WIZ6000 사용자 매뉴얼...
  • Page 23 <Sx_xxxx_xxxxxxxxxxxx_xx_xxM_xx> SECURITY AuthMode_Encrypt[_KeyLength_KeyFormat_Key Value_radiusPasswd_radiusIP_radiusPort] AuthMode: 0(Open or Shared), 1(Open), 2(802.1x), 3(Shared), 4(WPA), 5(WPA-PSK), 6(WPA2), 7(WPA2-PSK) Security Status Encrypt: 0(None),1 (WEP), 2(TKIP), 3(AES), 4(TKIP_AES) KeyLength: 0(None), 1(WEP64), 2(WEP128) KeyFormat(WEP): 0(Ascii), 1(Hex) KeyFormat(WPA-PSK): 0(Passphrase), 1(Hex) <Sx_x_x_x_x_x_x_x> (WIZnet Co., Ltd.) WIZ6000 사용자 매뉴얼...
  • Page 24 3: 38400, 4: 19200, 5: 9600, 6: 4800, 7: 2400,8: 1200 Baudrate_DataBit_Pari [data byte] 7: 7bit, 8bit ty_Flow_Stopbits [parity] 0: no parity, 1: Odd, 2: Even [Flow] 0: no, 1: Xon/Xoff, 2: RTS/CTS [Stopbits]; 1: 1stop, 2:2stop <Sxxxxx> (WIZnet Co., Ltd.) WIZ6000 사용자 매뉴얼...
  • Page 25 00~ff Char <xx> 00~60 Inactivity Time <Sxx> 00~60 Inactivity Time <xx> OTHERS Factory Default <WF> Restart <WR> <S> or 명령이 성공적으로 이루어짐 <Sxx…> error <F> 명령이 실패함 code <0> "<"이 잘못됨 <1> 없는 명령임 (WIZnet Co., Ltd.) WIZ6000 사용자 매뉴얼...
  • Page 26 If multi command input, response time be delayed For example DA, GA, DW, GW Notice Security Available mode AP/GW Mode AuthMode: 0-7 EncryptType: 0-3 Client Mode AuthMode: 1,3,5,7 EncryptType: 0,1,4 **Security Example parameter <GU5_2_0_0_12345678> <GU4_2_0_0_12345678_abcd_192.168.123.111_1812> (WIZnet Co., Ltd.) WIZ6000 사용자 매뉴얼...

  • Page 27: Warranty

    WIZnet warrants our products and its parts against defects in materials and workmanship under normal use for period of standard ONE(1) YEAR for the WIZ6000 board and labor warranty after the date of original retail purchase. During this period, WIZnet will repair or replace a defective products or part free of charge.
