- Page 1 WIZ140SR / WIZ145SR User’s Manual ( Version 2.0.1 ) ©2012 WIZnet Co., Ltd. All Rights Reserved. ☞ For more information, visit our website at http://www.wiznet.co.kr (WIZnet Co., Ltd.) WIZ140SR/WIZ145SR Datasheet...
- Page 2 Modify the error sentence ( P3, P8, P10, P13, P16 ) 2013-06-19 v2.0.1 Changed the document version notation and file name. COPYRIGHT NOTICE Copyright 2012 WIZnet Co., Ltd. All Rights Reserved. Technical Support: support@wiznet.co.kr Sales & Distribution: sales@wiznet.co.kr For more information, visit our website at http://www.wiznet.co.kr (WIZnet Co., Ltd.)
-
Page 3: Table Of Contents
3.10.1.1 Log Data Frame 구조 ................. 17 3.10.1.2 Code 및 Parameter 값 ..............17 3.11 TCP Connection Status Function ................18 동작 테스트 ........................19 4.1 Operate in Server mode ................... 19 4.1.1 Composition ....................19 4.1.2 Operation Order ..................... 19 (WIZnet Co., Ltd.) WIZ140SR/WIZ145SR Datasheet... - Page 4 표 1 모듈 주요 제품사양 ......................... 2 표 2 S ......................7 ERIAL OMMAND ABLE 표 3 S ....................7 ERIAL OMMAND EPLY ABLE 표 4 L & ....................... 18 OG DATA CODE PARAMETERS 표 5 C ........................ 19 ONFIGURATION XAMPLE (WIZnet Co., Ltd.) WIZ140SR/WIZ145SR Datasheet...
-

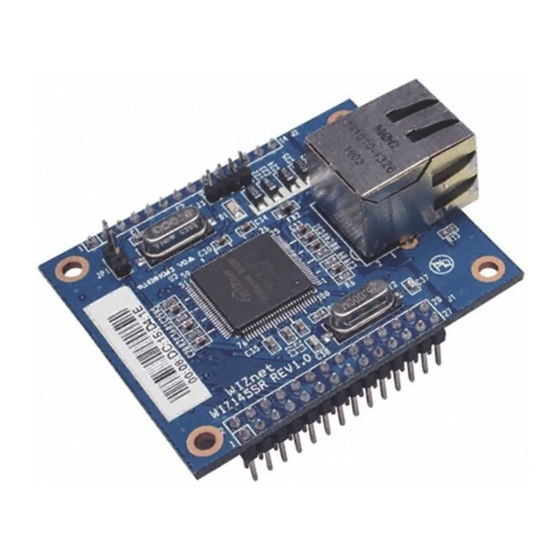

Page 5: 제품소개
ADSL 사용자를 위한 PPPoE 프로토콜 및 인증 Configuration 지원 Serial configuration을 위한 다양한 serial command 지원 10/100 Mbps Ethernet 인터페이스 및 최고 115200bps의 시리얼 인터페이스 지원 Static, DHCP, PPPoE 설정 지원 DNS 기능 지원 RoHS Compliant WIZ140SR/WIZ145SR Datasheet... -
Page 6: 제품사양
2.54mm Pitch Pin-header, 14Pin (1x14) 2.54mm Pitch Pin-header, 28Pin (2x14) RJ-45 Connector None 1 RJ-45 Connector Input voltage DC 3.3V Power consumption Under 200mA Temperature 0C ~ 70C (Operation), -40C ~ 85C (Storage) Humidity 10 ~ 80% 표 1 모듈 주요 제품사양 WIZ140SR/WIZ145SR Datasheet... -
Page 7: 시작하기
2. 시작하기 2.1 하드웨어 설치 WIZ140SR 모듈이나 WIZ145SR 모듈의 테스트를 위해서 다음 절차에 따라 하드웨어를 준 비한다. STEP1: WIZ140SR 모듈 혹은 WIZ145SR 모듈을 WIZ140SR/WIZ145SR Test Board에 장착 한다. STEP2: Test Board의 RJ-45 커넥터와 허브를 이더넷 케이블을 이용하여 연결한다. 혹은 허... -
Page 8: 주요 기능
주요 기능 3.1 Module Configuration thru TCP/IP WIZ140SR, WIZ145SR 모듈은 TCP/IP 를 통해서 모듈의 각종 기본 정보를 설정할 수 있 다. ① Configuration Tool이 설치된 PC와 모듈을 같은 서브넷 상의 네트워크에 연결하고 전 원을 인가한다. ② Tool 프로그램에서 버튼을 클릭하면 같은 로컬 네트워크에 연결된 모든 모듈... -
Page 9: Command Code(Direction: Serial Device -> Module)
0: TCP Server Set Socket operation mode 1: TCP Client n : channel number( 0 ~ 3) 2: Mixed RnCS None Get Socket connection state n : channel number( 0 ~ 3) RnDM None Get DNS mode value WIZ140SR/WIZ145SR Datasheet... - Page 10 : channel number( 0 ~ 3) 1 57600 115200 2 38400 4 19200 4Bytes : [Baud][Data][Parity][Flow] 4 9600 5 4800 6 2400 7 1200 [Data] 0 7bit 1 8bit [Parity] WIZ140SR/WIZ145SR Datasheet...
-
Page 11: Reply Code(Direction: Module -> Serial Device)
: channel number( 0 ~ 3) 표 2 Serial Command Code Table 3.2.3 Reply code(Direction: MODULE -> Serial device) Reply Meaning Serial command mode Start Command Success Command Fail Invalid command Invalid parameter 표 3 Serial Command Reply Code Table WIZ140SR/WIZ145SR Datasheet... -
Page 12: Serial Command Example
<S5000> WIZ140SR/WIZ145SR 그림 5 Serial command example #3 3.3 IP Acquisition Mode (Static, DHCP, PPPoE) Setting Function 이 기능은 모듈의 IP address를 어떻게 갖도록 할 것인지를 지정하는 기능이다. Set command를 수행한 경우는 마지막에 W_XX를 수행해야 모듈에 정상적으로 반영된다. WIZ140SR/WIZ145SR Datasheet... -
Page 13: Static
화면 좌측의 ListBox에서 값을 지정할 모듈을 선택한 후, ③ IP address mode는 DHCP을 선택하고 ④ 을 클릭한다. ※ DHCP 서버가 없는 경우에 DHCP 과정이 실패하게 된다. DHCP 과정이 실패하면 일 정 시간 이후에 기존 Network 정보를 가지고 Booting이 완료된다 WIZ140SR/WIZ145SR Datasheet... -
Page 14: Pppoe
버튼을 클릭하여 네트워크에 연결된 모듈을 찾는다. ② 화면 좌측의 ListBox에서 값을 지정할 모듈을 선택한 후, ③ 연결모드에서 Server를 선택하고 ④ “인터넷 연결정보”에서 Listen할 Local Port 값을 지정한다. ⑤ 마지막으로 을 클릭한다. 연결모드가 ‘Server’ 모드일 때는 Remote IP address와 Remote Port의 값은 의미 ※ WIZ140SR/WIZ145SR Datasheet... -
Page 15: Client Mode
경우, 반드시 이 기능을 설정해야 한다. ① 먼저 버튼을 클릭하여 네트워크에 연결된 모듈을 찾는다 ② 화면 좌측의 ListBox에서 값을 지정할 모듈을 선택한 후, ③ DNS Server IP에 IP를 지정한다. ④ DNS 모드에서 “DNS 모드 사용”을 Check하고, 서버의 Domain Name을 지정한다. WIZ140SR/WIZ145SR Datasheet... -
Page 16: Real-Time Debug Function
서버 및 모듈의 Port 넘버를 지정한다. ⑥ 마지막으로 을 클릭한다 3.6 Real-time Debug Function 본 기능은 시스템 개발 과정에서 모듈을 시스템에 부착하여 운영 중에 모듈의 동작을 확 인하기 위한 기능으로 Console 포트를 이용해서 모듈의 debug 코드를 실시간으로 읽어내는 기능이다. WIZ140SR/WIZ145SR Datasheet... -
Page 17: Data Packetizing Function
3.7.1 Character 본 기능은 특정한 문자가 들어올 때까지 시리얼 포트로부터의 데이터를 버퍼링하였다가 특정 문자가 들어오면 그동안 버퍼링한 데이터를 하나의 Ethernet 패킷으로 만들어서 remote 시스템에 전송하는 기능이다. 시리얼 장비가 모듈에 올려주는 데이터가 특정한 문자를 데이터 프레임의 종료 문자로 사 WIZ140SR/WIZ145SR Datasheet... -
Page 18: Size
Data Packing Condition의 “Size” 부분에 원하는 사이즈를 지정한다. (Disable은 0) ④ 마지막으로 을 클릭한다 3.7.3 Time 본 기능은 시리얼 포트로부터의 데이터를 계속 버퍼링 하였다가 지정된 시간이 경과할 때 까지 데이터 수신이 없으면 그 동안의 데이터를 하나의 Ethernet 패킷으로 만들어서 remote 시스템에 전송하는 기능이다. WIZ140SR/WIZ145SR Datasheet... -
Page 19: Compound Settings
화면 좌측의 ListBox에서 값을 지정할 모듈을 선택한 후, ③ Data Packing Condition의 “Time” 부분에 원하는 시간 정보를 입력한다. 시간의 기준 단위는 “msec” 이다. (Disable은 0) ④ 마지막으로 을 클릭한다 3.7.4 Compound Settings 위에 제공하는 세가지 기능 중 둘 이상을 혼용하여 사용할 수 도 있다. WIZ140SR/WIZ145SR Datasheet... -
Page 20: Inactivity Time 설정 기능
화면 좌측의 ListBox에서 Firmware upload할 모듈을 선택한 후, ③ 를 클릭해서 upload할 binary 파일을 선택한다. ④ 마지막으로 를 클릭한다. 단, Firmware upload 기능을 사용하기 위해서는 모듈에 통신 가능한 IP address가 ※ 설정되어 있어야 한다. Ping 테스트 등을 통해서 모듈이 통신가능한지 반드시 확인할 것. WIZ140SR/WIZ145SR Datasheet... -
Page 21: Log Data Save And Report Function
0x00 0x00 0x00 Reboot 0x11 0x00 0x00 0x00 DHCP init start 0x12 0x00 0x00 0x00 DNS query start 0x13 0x00 0x00 0x00 PPPoE init start 0x20 0x00 0x00 Socketn Initialized n: Socket # 0x21 0x00 0x00 Socketn Connecting WIZ140SR/WIZ145SR Datasheet... -
Page 22: Tcp Connection Status Function
Pin의 값이 Low이면 “Connected”, High이면 “Disconnected”상태임을 확인할 수 있다. ※ 단, Serial command mode로 들어가면 모든 통신 채널을 강제로 해제하기 때문에 시리 얼을 통해서 확인할 수는 없다. Ethernet 파트에서 보냈거나 받은 데이터의 데이터 사이즈 중 상위 바이트 데이터 사이즈 중 하위 바이트 WIZ140SR/WIZ145SR Datasheet... -
Page 23: 동작 테스트
Ch#4 소켓 모드 소켓 모드 Server Client Ch#4 Packing cond. Size 10 표 5 Configuration Example 4.1.2 Operation Order ① 먼저 버튼을 클릭하여 네트워크에 연결된 모듈을 찾는다. ② 화면 좌측의 ListBox에서 설정을 변경할 모듈을 선택한 후, ③ Channel #1 설정 WIZ140SR/WIZ145SR Datasheet... - Page 24 ④ Channel #2 설정 ⑤ Channel #3 설정 ⑥ Channel #4 설정 ⑦ 을 클릭한다 ⑧ 모듈은 새로운 값을 적용해서 재 부팅 한다. WIZ140SR/WIZ145SR Datasheet...
-
Page 25: 그림 8 모듈 Booting 과정의 Console 화면
그림 8 모듈 Booting 과정의 Console 화면 ⑨ Socket 통신용 프로그램을 실행한 후, 연결을 시도한다. WIZ140SR/WIZ145SR Datasheet... -
Page 26: 그림 9 Tcp/Ip로 모듈에 연결한 화면
그림 9 TCP/IP로 모듈에 연결한 화면 ⑩ Serial Debug terminal을 통해서 모듈에도 연결되었음을 확인할 수 있다. WIZ140SR/WIZ145SR Datasheet... -
Page 27: 그림 10 Tcp 연결 직후의 Console 화면
그림 10 TCP 연결 직후의 Console 화면 ⑪ 이후 다른 채널에 대해서도 같은 방법으로 접속한 후, 데이터 통신을 하면 된다. WIZ140SR/WIZ145SR Datasheet...
