Meta System Meta Voice Installation Manual page 8

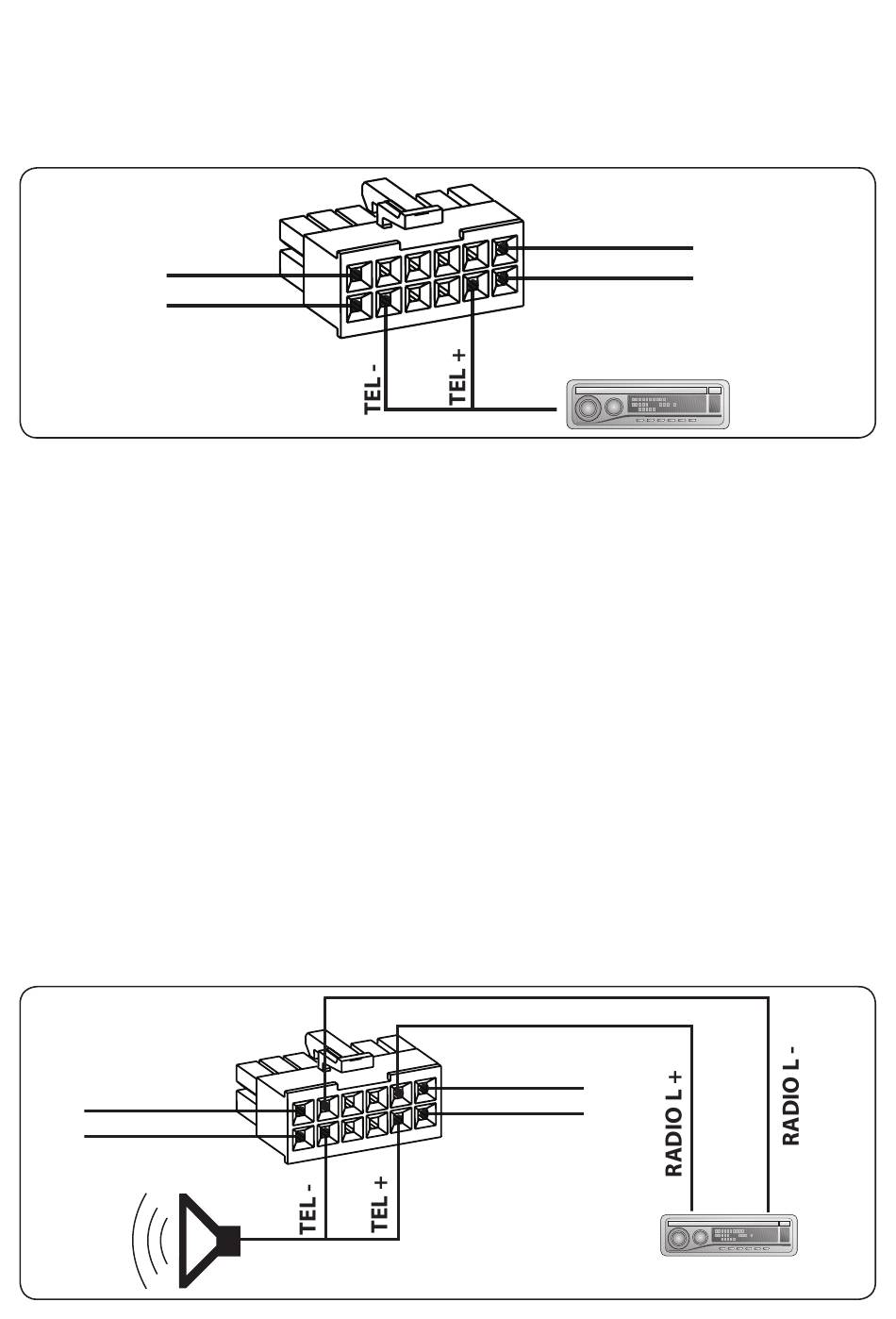

Segnali audio:
confi gurazione per utilizzo ingresso ausiliario Phone della Radio
Qualora l'autoradio installata avesse a disposizione l'ingresso ausiliario Telefono è pos-
sibile collegargli il modulo Metavoice in modo da ottenere una un'ottima risposta audio
con un collegameto rapido e pulito.
+ BATT
MUTE RADIO
+ BATT
Al pin 12 del connettore và collegato il positivo batteria (+12V). Si consiglia di mettere
in serie al fi lo un fusibile da 5Amp. Qual'ora l'installazione avvenisse su un mezzo a 24V
(vedi camion) sarà necessario installare il riduttore di tensione 24/12 Volt (optional).
- GND
Al pin 7 del connettore và collegato il negativo batteria.
MUTE
Al pin 6 del connettore và collegato il mute dell'autoradio. Quando il modulo si attiva
porta a massa questa uscita che mette in muting l'autoradio.
+15 KEY
Al pin 1 del connettore và collegato il positivo proveniente dal quadro strumenti.
TEL+
PIN 2: da collegare al segnale TEL+ dell'autoradio.
TEL-
PIN 5: da collegare al segnale TEL- dell'autoradio.
Segnali audio:
confi gurazione per utilizzo di un singolo altoparlante
+ BATT
MUTE RADIO
+15 KEY
RADIO
GND
+15 KEY
8
GND
